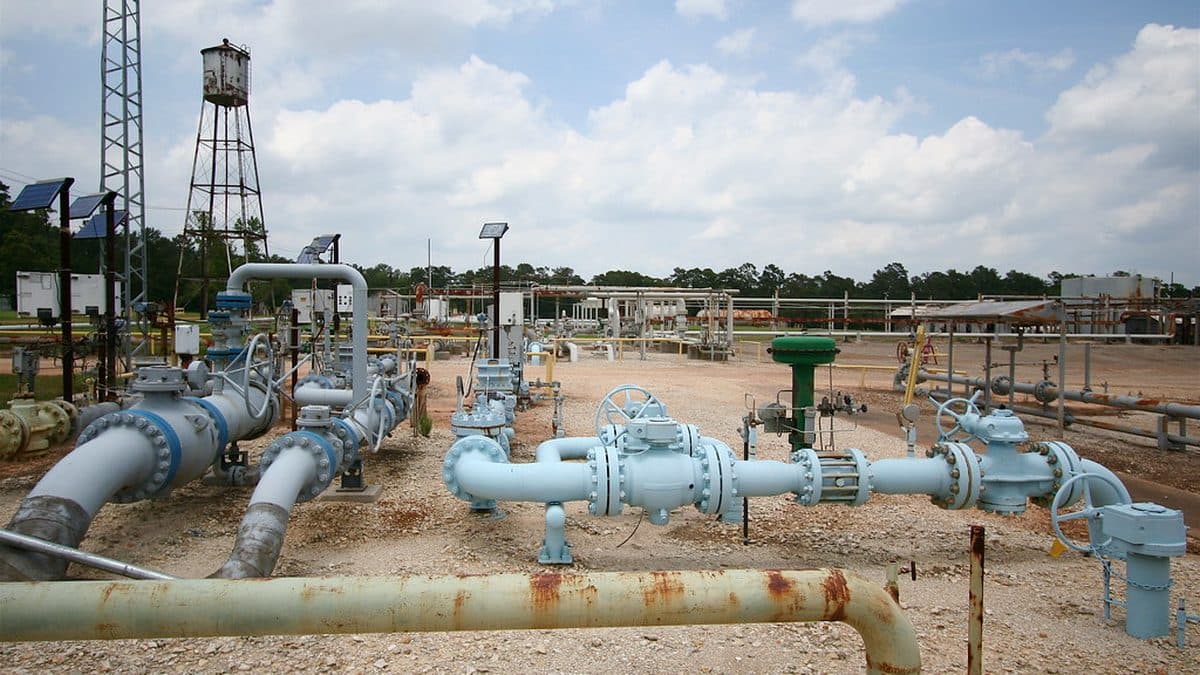

Чек-лист документов для ЭПБ дожимной насосной станции и установки подготовки нефти на промысле

Экспертиза ДНС или УПН срывается по срокам чаще всего не из-за состояния металла, а из-за документов. Эксперт приезжает на площадку, а паспорта двух аппаратов утрачены при смене подрядчика, технологическая схема отражает обвязку до реконструкции, а протоколы толщинометрии за прошлый год остались у подрядчика, который больше не работает на месторождении.

Ниже — рабочий чек-лист по блокам. Собранный заранее комплект сокращает срок экспертизы на недели и почти всегда снимает необходимость повторного выезда.

Блок 1. Документация на площадку

• свидетельство о регистрации ОПО и карта учёта с фактическим перечнем технических устройств;
• проектная документация на обустройство площадки и положительное заключение экспертизы проектной документации;
• исполнительная документация: акты освидетельствования скрытых работ, акты индивидуальных испытаний, исполнительные схемы трубопроводной обвязки;
• акт ввода объекта в эксплуатацию и разрешительные документы на пуск;
• документы по реконструкциям и техническому перевооружению, если они выполнялись, с обоснованием безопасности при отступлениях от требований;
• ситуационный план и генплан площадки с обозначением взрывоопасных зон;
• лицензия на эксплуатацию взрывопожароопасных и химически опасных производственных объектов.

Блок 2. Технологический регламент и схема

• действующий технологический регламент с утверждённым сроком действия;
• технологическая схема с нумерацией аппаратов, арматуры и точек контроля, соответствующая регламенту;
• нормы технологического режима: рабочие давления, температуры, уровни, расходы, состав продукции;
• данные по составу продукции, включая обводнённость, содержание сероводорода, углекислого газа и механических примесей;
• материальный баланс и расчёт количества опасного вещества, одновременно находящегося на объекте;
• перечень блокировок и уставок противоаварийной защиты как приложение к регламенту.

Содержание продукции по сероводороду эксперт запросит обязательно: от него зависит и объём контроля, и методика расчёта остаточного ресурса. Проектные значения десятилетней давности здесь не подходят, нужны свежие результаты исследований.

Блок 3. Документы на оборудование

• паспорта сосудов, работающих под избыточным давлением: сепараторов, отстойников, буферных и дренажных ёмкостей, воздухосборников;
• паспорта путевых подогревателей, трубчатых печей, электродегидраторов, аппаратов воздушного охлаждения;
• паспорта и формуляры насосных агрегатов, включая данные о наработке;
• руководства по эксплуатации с указанием назначенного срока службы или ресурса;
• чертежи общих видов, сборочные чертежи, схемы расположения сварных швов;
• сертификаты на основные материалы и сварочные материалы, при наличии;
• паспорта предохранительных клапанов и мембранных предохранительных устройств;
• паспорта на резервуары товарного парка и промысловые трубопроводы, включая журналы сварочных работ.

Блок 4. Подтверждение соответствия по техническим регламентам

• сертификаты или декларации соответствия по ТР ТС 010/2011 «О безопасности машин и оборудования» на насосные агрегаты и механическое оборудование;
• сертификаты по ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» на взрывозащищённое электрооборудование, приборы КИП и датчики загазованности;
• документы по ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» на сосуды и предохранительные устройства;
• копии сертификатов на комплектующие блочных установок, поставленных в заводской готовности.

Блок 5. ПАЗ, взрывозащита и энергоснабжение

• проект и исполнительная документация на систему противоаварийной автоматической защиты;
• перечень уставок с актами их проверки и настройки;
• акты проверки работоспособности блокировок и сигнализаций, протоколы имитационных проверок;
• документы по системе контроля загазованности: схема расстановки датчиков, свидетельства о поверке, журнал проверок;
• ведомость взрывозащищённого электрооборудования с указанием маркировки взрывозащиты и её соответствия классу зоны;
• протоколы измерения сопротивления изоляции, заземляющих устройств, молниезащиты;
• схема электроснабжения с подтверждением категории надёжности и документы на источники резервного питания.

Блок 6. Ремонты, диагностика и эксплуатация

• ремонтные формуляры и акты выполненных работ, особенно по замене несущих элементов и участков трубопроводов;
• акты замены штуцеров, люков, днищ, змеевиков, катушек трубопроводов с указанием применённых материалов;
• протоколы толщинометрии за все доступные годы — ряд измерений по одним и тем же точкам нужен для расчёта скорости коррозии;
• протоколы неразрушающего контроля сварных соединений;
• акты гидравлических испытаний и испытаний на прочность и плотность;
• акты технических освидетельствований и технических диагностирований;
• журналы наружных и внутренних осмотров, журнал учёта режима работы;
• акты проверки и регулировки предохранительных клапанов;
• сведения об инцидентах, отказах и аварийных остановах за период эксплуатации.

Блок 7. Организационные и надзорные документы

• приказы о назначении ответственных за исправное состояние и безопасную эксплуатацию оборудования;
• документы по производственному контролю: положение, план работы, отчёты, акты внутренних проверок;
• протоколы аттестации руководителей и специалистов по соответствующим областям;
• план мероприятий по локализации и ликвидации последствий аварий, актуальный по составу оборудования;
• план предупреждения и ликвидации разливов нефти и нефтепродуктов;
• договор обязательного страхования гражданской ответственности владельца опасного объекта;
• действующие предписания надзора и документы, подтверждающие устранение пунктов;
• прежние заключения ЭПБ с указанием регистрационных номеров в реестре Ростехнадзора и назначенных сроков безопасной эксплуатации.

Основания для экспертизы и требования к её проведению закреплены в Федеральном законе № 116-ФЗ и федеральных нормах и правилах, а сведения о реестре заключений размещены на сайте Ростехнадзора. Заключение без записи в реестре не действует, поэтому регистрационный номер предыдущего заключения нужен и вам, и эксперту.

Кто что готовит

Разделение зон ответственности экономит больше всего времени.

• Заказчик готовит сам: свидетельство и карту учёта ОПО, регламент и схему, паспорта и формуляры, журналы, ремонтную документацию, протоколы прошлых лет, приказы, ПМЛА, предписания, прежние заключения.
• Запрашивается у проектировщика или генподрядчика строительства: проектная и исполнительная документация, исполнительные схемы обвязки, проект ПАЗ, расчёты, ведомости оборудования, акты скрытых работ.
• Запрашивается у изготовителя: дубликаты паспортов, руководства по эксплуатации, сведения о назначенном сроке службы и материальном исполнении.
• Восстанавливается только обследованием: фактические толщины стенок, реальная геометрия и схема обвязки, марка и состояние металла, наличие дефектов, фактические характеристики сварных соединений.

Частые пробелы и как их закрыть

Утраченный паспорт сосуда — ситуация штатная и решаемая. Дубликат оформляется по результатам технического диагностирования специализированной организацией: определяются фактические размеры и толщины, марка металла, выполняется контроль сварных соединений и расчёт на прочность, после чего сведения сводятся в новый паспорт. Это дороже и дольше обычной экспертизы, поэтому такие позиции нужно выявлять заранее, а не в день выезда.

Второй по частоте пробел — несоответствие фактической обвязки технологической схеме. За годы эксплуатации появляются врезки, байпасы, перенесённые точки отбора, снятые или добавленные аппараты. Эксперт обязан работать по факту, а расхождение со схемой становится замечанием и в адрес регламента, и в адрес ПМЛА. Перед экспертизой стоит пройти площадку с исполнительной схемой в руках и отметить все отличия.

Остальные типовые пробелы: отсутствие ряда толщинометрии за прошлые годы, из-за чего скорость коррозии приходится принимать по консервативной оценке и срок безопасной эксплуатации выходит короче; ремонтные работы без актов; сертификаты ТР ТС на оборудование, поставленное в составе блока, которых никто не запросил при приёмке; ПМЛА, не пересмотренный после реконструкции.

Когда часть документов собрать быстро не получается, а срок по действующему заключению уже подходит, помогает организационная скорость. НПИ «Недра» сделало под такие случаи сервис «Блиц-эксперт»: заявка на экспертизу промышленной безопасности оформляется онлайн, срок работ — от одного дня, цена по тарифу института видна до регистрации, заявку сразу видят все эксперты с нужной областью аттестации и первый свободный берёт её в работу, оплата двумя частями по 50 процентов, а готовое заключение с электронной подписью вместе со счётом и актом появляется в личном кабинете.

НПИ «Недра» проводит экспертизу технических устройств, зданий и сооружений ДНС, УПН и товарных парков с техническим диагностированием силами собственной лаборатории, восстанавливает утраченные паспорта аппаратов, актуализирует технологические регламенты и ПМЛА. Пришлите перечень оборудования площадки в форме заявки — инженер отметит, каких документов у вас с высокой вероятностью не хватает, и предложит порядок их восстановления до выезда экспертной группы.
