Подогреватели сетевой воды и теплообменники ТЭЦ: основания для экспертизы и объём диагностики

Подогреватель сетевой воды выходит из строя тихо: сначала растут присосы, потом падает нагрев, потом аппарат отключают на глушение трубок «на пару недель» — и он остаётся заглушенным на сезон, унося с собой процентов двадцать поверхности нагрева. К моменту, когда об экспертизе промышленной безопасности вспоминают, аппарат уже работает за пределами назначенного срока службы, а вывести его в ремонт можно только летом, в окно между отопительными сезонами, которое расписано на месяцы вперёд.

Разбираем, какие теплообменные аппараты ТЭЦ попадают под требования к оборудованию под избыточным давлением, когда нужна экспертиза, какие дефекты ищут при диагностировании и как встроить обследование в отопительный график, не оставив город без горячей воды.

Какие аппараты попадают под требования

Признак один: аппарат работает под избыточным давлением рабочей среды. Для теплофикационной установки ТЭЦ это практически весь теплообменный парк — пароводяные подогреватели сетевой воды основных и пиковых ступеней, охладители конденсата и дренажа, подогреватели низкого и высокого давления, водоводяные подогреватели горячего водоснабжения, пароструйные и пароводяные аппараты собственных нужд, охладители выпара.

Границу проводят два параметра рабочей среды: избыточное давление и температура. Классическая отсечка для теплоэнергетики — вода при температуре нагрева выше 115 °C и пар с избыточным давлением выше 0,07 МПа. Аппараты, работающие ниже этих значений, из-под требований к оборудованию под давлением выходят, но это не значит, что они выпадают из внимания совсем: они остаются в составе тепловой установки со своими требованиями к эксплуатации.

Есть и вторая линия исключений — по конструктивным признакам и по произведению давления на объём. Малогабаритные аппараты не подлежат учёту, хотя формально работают под давлением. Конкретные значения и полный перечень исключений берите из действующей редакции федеральных норм и правил по оборудованию под избыточным давлением, а не по памяти: законодательство о промышленной безопасности и подзаконные акты обновляются, а формулировки исключений там неочевидные. Разъяснения публикует Ростехнадзор.

Важный практический момент. Подогреватель может быть двухсредным: по корпусу — пар, по трубной системе — сетевая вода. Параметры и граница учёта определяются по обеим полостям, и нередко аппарат попадает под требования по паровой стороне, хотя по водяной был бы вне их. Это сразу меняет объём документации и контроля.

Когда нужна экспертиза промышленной безопасности

Основания стандартные для технических устройств на опасном производственном объекте:

• истёк назначенный срок службы или назначенный ресурс, установленный изготовителем;
• в технической документации данные о ресурсе отсутствуют — например, паспорт утрачен или аппарат старше сохранившихся документов;
• выполнены работы по восстановлению или изменению конструкции: замена трубной системы, ремонт корпуса сваркой, переделка водяных камер, изменение схемы включения;
• аппарат подвергся воздействию, выходящему за расчётные параметры, — гидроудару, забросу температуры, размораживанию;
• произошла авария или инцидент, в которых участвовал аппарат.

Экспертиза проводится с техническим диагностированием: без инструментального контроля состояние корпуса, трубной системы и трубных досок оценить нечем, а заключение без обосновывающих протоколов — бумага. Готовое заключение вносится в реестр Ростехнадзора; до внесения в реестр оно не действует, и именно это чаще всего забывают проконтролировать при работе с подрядчиком.

Характерные дефекты трубных систем

Трубная система — самый нагруженный и самый короткоживущий элемент подогревателя. Её повреждения дают основную массу отказов.

Эрозионный износ входных участков трубок. Первые сотни миллиметров от трубной доски со стороны входа сетевой воды подвергаются наибольшей скорости потока и турбулизации. Утонение стенки локальное, снаружи не видно, обнаруживается вихретоковым контролем или при вырезке образца трубки.

Эрозия от парового потока и от дренажа. Со стороны корпуса струя пара из подводящего патрубка или капли конденсата при отсутствии отбойного щита прорезают наружную поверхность трубок в зоне удара. Характерный признак — группа отказов, локализованная в одном секторе пучка.

Коррозионное растрескивание и подшламовая коррозия. Определяются водно-химическим режимом сетевой воды и качеством дренажа. Отложения на внутренней поверхности трубок создают под собой концентрированную среду, и точечные повреждения растут ускоренно. Латунные трубные системы дополнительно страдают обесцинкованием.

Вибрационные повреждения. Трубка истирается о перегородку в месте прохода. Дефект накапливается годами, а проявляется внезапно — течью по кольцевой риске точно в плоскости перегородки.

Нарушение вальцовочных и сварных соединений трубок с трубной доской. Термоциклирование при пусках, разные температурные удлинения корпуса и пучка — и соединение теряет плотность. Это главный источник присосов.

Дефекты трубных досок. Коррозия перемычек между отверстиями, эрозия со стороны водяной камеры, трещины между отверстиями. Доска с разрушенными перемычками не позволяет перевальцевать трубку, и ремонт превращается в замену всей системы.

Корпус, водяные камеры, патрубки. Коррозия и утонение обечайки, дефекты кольцевых и продольных швов, трещины в зонах врезок, повреждения перегородок водяных камер, износ фланцевых уплотнительных поверхностей.

Присосы сетевой воды: почему это не мелочь

Неплотность в трубной системе или в вальцовке означает переток сетевой воды в конденсат и далее в питательный тракт котла. Сетевая вода по качеству несопоставима с питательной: жёсткость, растворённый кислород, продукты коррозии тепловых сетей. Попадая в цикл, она запускает накипеобразование и коррозию в экранных поверхностях котла — то есть повреждение одного подогревателя конвертируется в повреждение котла, на порядок более дорогое.

Косвенные признаки, по которым присос ловят до вскрытия: рост жёсткости конденсата за подогревателем, изменение электропроводимости, падение уровня в сетевой стороне при отключении, ухудшение теплового режима. При обследовании плотность проверяют опрессовкой трубной системы с осмотром доски и контролем разрежения.

Объём технического диагностирования

• Анализ документации: паспорт, чертежи, сведения о заглушенных трубках и их доле, история ремонтов и замен, данные по водно-химическому режиму, показатели теплового режима за сезон.
• Наружный осмотр в рабочем состоянии до вывода в ремонт, фиксация течей, парений и состояния изоляции.
• Вскрытие водяных камер, очистка трубных досок и внутренней поверхности трубок от отложений.
• Визуально-измерительный контроль корпуса, водяных камер, трубных досок, доступной части пучка, перегородок и фланцевых поверхностей.
• Ультразвуковая толщинометрия корпуса, днищ, патрубков, водяных камер по сетке точек с обязательным контролем зон у опор и у врезок.
• Контроль сварных соединений корпуса ультразвуковым и радиографическим методами, капиллярный или магнитопорошковый контроль зон концентрации напряжений и приварки трубок к доске.
• Контроль трубной системы: вихретоковый контроль трубок или гидравлическая опрессовка с выявлением неплотностей, при необходимости — вырезка образцов трубок для оценки фактического утонения и состояния металла.
• Оценка доли заглушенных трубок относительно допустимого предела и её влияния на тепловую мощность аппарата.
• Гидравлическое испытание корпуса и трубной системы, расчёт на прочность по фактическим толщинам, определение остаточного ресурса и срока следующего обследования.

Как планировать диагностику под отопительный график

Подогреватели сетевой воды — оборудование сезонной нагрузки, и окно для полноценного обследования одно: межотопительный период. Схема, которая позволяет не оставить потребителей без горячей воды.

• Зимой ведите журнал по каждому аппарату: число заглушенных трубок, недогрев, признаки присосов. К весне у вас будет ранжированный список, а не догадки.
• До окончания отопительного сезона определите аппараты, по которым истекает срок действия заключения или назначенный ресурс, и заключите договор заранее — летом очередь в экспертных организациях максимальная.
• Разведите обследование аппаратов по ступеням и по вводам так, чтобы в каждый момент оставалась схема, обеспечивающая горячее водоснабжение. Обследование всех подогревателей одного вывода одновременно — самая частая ошибка планирования.
• Заложите запас времени на ремонт по результатам: вальцевание, заглушение, ремонт корпуса сваркой требуют повторного контроля и опрессовки.
• Держите на складе трубки и заглушки нужного типоразмера — срок поставки может превысить окно ремонта.

Когда заключение нужно быстро и без недельного ожидания счёта, работает сервис «Блиц-эксперт» НПИ «Недра»: экспертиза промышленной безопасности оформляется онлайн, заявку сразу видят все эксперты с нужной областью аттестации и первый свободный берёт её в работу, срок от одного дня, цена по тарифу института видна до регистрации, оплата двумя частями по 50% — аванс и остаток после готовности, замечания и исправленная документация ходят внутри заявки без ограничения по числу раундов, заключение приходит с электронной подписью.

Собственная лаборатория неразрушающего контроля НПИ «Недра» выполняет весь объём диагностирования теплообменного оборудования на площадке, включая толщинометрию, контроль сварных соединений и оценку состояния трубных систем. Опишите парк подогревателей в форме заявки — инженер предложит очерёдность обследования под ваш отопительный график.

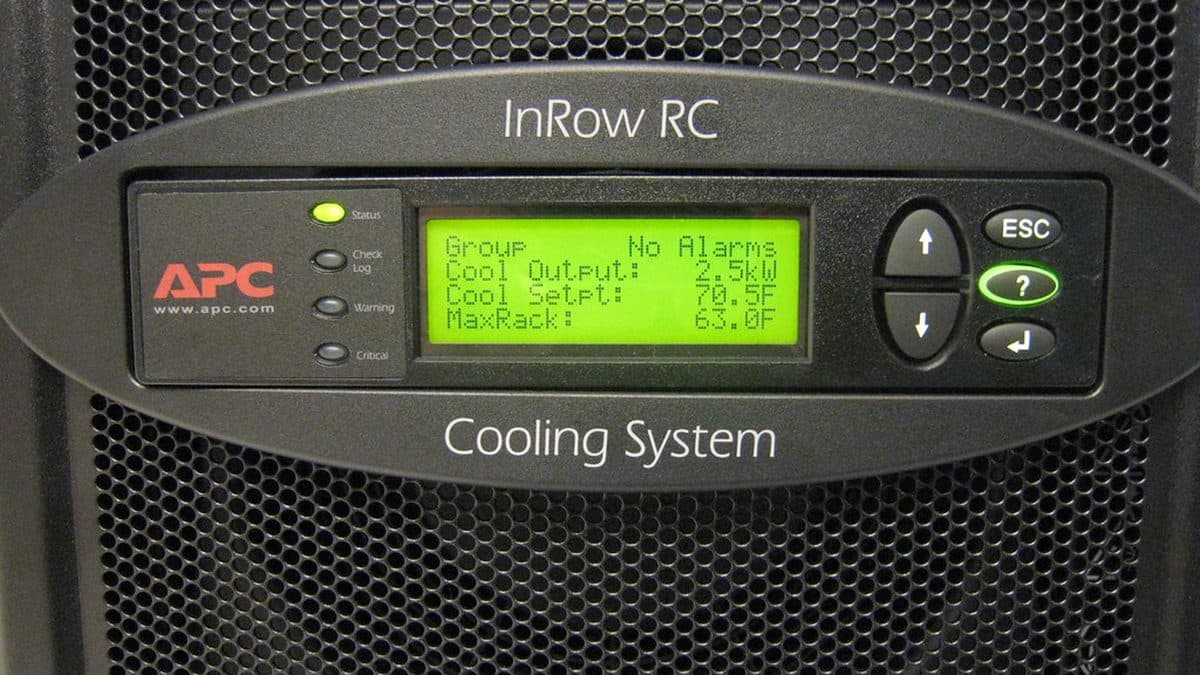

Фото: ChrisDag, Flickr, CC BY 2.0
