Перевод печей цеха на природный газ: экспертиза проекта техперевооружения сети газопотребления

Перевод печей цеха с электричества, мазута или дизельного топлива на природный газ почти всегда означает изменение сети газопотребления: появляется новый газопровод к цеху, ГРУ или новая нитка в ГРП, газовая автоматика у каждой печи. Если на предприятии уже есть зарегистрированная сеть газопотребления, это техническое перевооружение опасного производственного объекта — нужен проект и положительное заключение экспертизы промышленной безопасности. Если газа на площадке раньше не было, речь идёт о новом ОПО, и порядок другой.

Разбираем, как отличить эти два случая, что эксперт в области Э11 «Газоснабжение» проверяет в проекте газификации цеха и почему комплект документов от поставщика горелок проектом не является.

Перевод печей на газ: техперевооружение или новый ОПО

Сеть газопотребления с давлением природного газа выше 0,005 МПа относится к опасным производственным объектам, обычно III класса опасности. Печи цеха почти всегда работают на среднем давлении или получают газ через собственную ГРУ, так что под этот признак они попадают. Дальше всё зависит от того, что уже есть на площадке.

Ситуация на предприятии	Как оформляется	Что нужно
Есть газовая котельная или другой цех на газе, сеть газопотребления зарегистрирована как ОПО	Техническое перевооружение существующего ОПО	Документация на ТП, экспертиза ПБ, внесение заключения в реестр, актуализация сведений в реестре ОПО
Газа на площадке не было, газопровод к цеху строится с нуля	Создание нового ОПО	Проектная документация в порядке градостроительного законодательства, ввод, регистрация ОПО в реестре до начала эксплуатации
Перевод печей совмещён с реконструкцией здания цеха	ТП в составе реконструкции	Документация на ТП входит в проектную документацию реконструкции, порядок экспертизы определяется по проекту в целом

По 116-ФЗ техническое перевооружение ОПО ведётся по документации, а документация на ТП подлежит экспертизе промышленной безопасности. Первый случай самый частый и самый быстрый: проект ТП, заключение ЭПБ, реестр — и цех можно переводить.

Какие цеха переводят печи на газ и в чём их особенности

• Кузнечный цех. Нагревательные печи перед штамповкой и ковкой: высокая тепловая мощность, частые циклы нагрева, рядом работают молоты и прессы. Эксперт смотрит защиту газопровода от вибрации и механических повреждений.
• Термический цех. Печи закалки, отпуска, отжига с длительными выдержками. Важны режимы розжига и остановки, контроль давления газа и воздуха на долгих циклах.
• Хлебопекарное производство. Тоннельные и ротационные печи с несколькими горелками и большим числом точек подключения. Вопросы — к разводке газопровода по цеху и отключению каждой печи отдельно.
• Керамическое производство. Обжиговые печи и сушила, часто старые камерные печи под новые горелки. Здесь много вопросов к удалению продуктов сгорания и вентиляции.

Во всех четырёх случаях сеть газопотребления цеха — общая история: газопровод заходит в производственное помещение, где работают люди, и это определяет логику экспертизы.

Что смотрит эксперт Э11 в проекте газификации цеха

Проект сверяют с Федеральными нормами и правилами «Правила безопасности сетей газораспределения и газопотребления» (приказ Ростехнадзора от 15.12.2020 № 531) и Техническим регламентом о безопасности сетей газораспределения и газопотребления (постановление Правительства РФ от 29.10.2010 № 870). По газификации цехов замечания концентрируются в трёх местах.

Газопроводы к печам

Где газопровод входит в цех, как проложен внутри, доступен ли для осмотра, не проходит ли через зоны, где его могут повредить краном, погрузчиком или раскалённой заготовкой. Есть ли отключающее устройство на вводе в цех и перед каждой печью, предусмотрены ли продувочные газопроводы и их вывод наружу. Если ГРУ ставится прямо в цехе — где именно, как защищена и как обслуживается.

Газовая автоматика безопасности

Контроль наличия пламени, давления газа и воздуха, отсечка подачи газа при отклонении параметров, безопасный порядок розжига и вентиляции топки перед ним. Проект должен показать не только сами горелочные блоки, но и то, как их автоматика связана с запорной арматурой на газопроводе и с сигнализацией цеха.

Вентиляция и контроль загазованности

Помещение, где раньше стояли электропечи, к газу не готово по умолчанию. Эксперт проверяет, как организован воздухообмен, где стоят сигнализаторы загазованности по метану и угарному газу, отключает ли их срабатывание подачу газа, куда выводится аварийный сигнал. Отдельно — как удаляются продукты сгорания, если раньше у печи дымохода не было вовсе.

Почему поставщик горелок не заменяет проект

Поставщик горелок приходит с хорошим комплектом: горелка с блоком управления, паспорт, документ о соответствии техническим регламентам, схема подключения, иногда шеф-монтаж. Возникает соблазн считать, что этого достаточно. Но поставщик отвечает за своё изделие, а не за сеть газопотребления предприятия:

• он не проектирует газопровод от точки подключения до печи и не считает его;
• не проверяет, пропустит ли существующий ГРП или ГРУ новую нагрузку;
• не увязывает автоматику горелки с вентиляцией цеха и сигнализаторами загазованности;
• не готовит пояснительную записку с обоснованием ТП, привязанную к конкретному ОПО.

Документы поставщика нужны — их прикладывают к проекту. Но экспертиза проводится по документации на техническое перевооружение, которую разрабатывает проектная организация. Паспорт горелки экспертизу проекта не заменяет, и запуск печей «по документации поставщика» на проверке Ростехнадзора будет квалифицирован как ТП без проекта и заключения. Это часть 1 статьи 9.1 КоАП РФ: до 300 тыс. руб. для организации или приостановление деятельности до 90 суток.

Как пройти экспертизу проекта перевода печей на газ онлайн

Ждать экспертную организацию с экспертом Э11 в своём регионе необязательно. В сервисе «Блиц-эксперт» НПИ «Недра» заявка оформляется так:

1. Выберите область аттестации Э11 «Газоснабжение» и объект экспертизы — документация на техническое перевооружение (ТП). Укажите класс опасности сети газопотребления или поставьте «Не знаю» — эксперт определит по документации.
2. Загрузите проект: пояснительную записку, схему газоснабжения, планы прокладки газопроводов в цехе, раздел по ГРП или ГРУ, автоматику и сигнализацию, решения по вентиляции, спецификации и паспорта горелок.
3. Предложите цену. Тариф института в калькуляторе — ориентир, сумму называете вы.
4. Заявку берёт первый эксперт с удостоверением по Э11 и подходящей категорией, который согласен с ценой. Договор и соглашение о конфиденциальности подтверждаются в кабинете.
5. Оплата — две части по 50 %: аванс и остаток после готовности заключения. Юрлицам выставляется счёт, физлица платят картой.
6. Замечания и исправления идут внутри заявки, раундов столько, сколько нужно, без доплат.
7. Заключение с ЭЦП эксперта приходит в кабинет. Вы подаёте его в реестр Ростехнадзора в течение 90 дней со дня подписания; применяется оно с даты внесения в реестр.

Документация проверяется дистанционно; если для конкретной экспертизы нужен осмотр объекта, его согласуют. Срок — от одного дня, но в реальности он определяется тем, насколько полным пришёл проект.

Как не затянуть экспертизу при газификации цеха

• Отправляйте проект целиком, вместе с вентиляцией и сигнализацией, а не только газовые листы.
• Прямо укажите в пояснительной записке, какие печи переводятся, их мощность, расход газа и что было до перевода.
• Приложите технические условия на увеличение расхода газа, если они пересматривались.
• Проверьте подписи и информационно-удостоверяющие листы до загрузки.

Когда проект собран полностью, экспертиза превращается из многомесячной переписки в несколько раундов уточнений, а печи начинают работать на газе в тот сезон, на который вы рассчитывали.

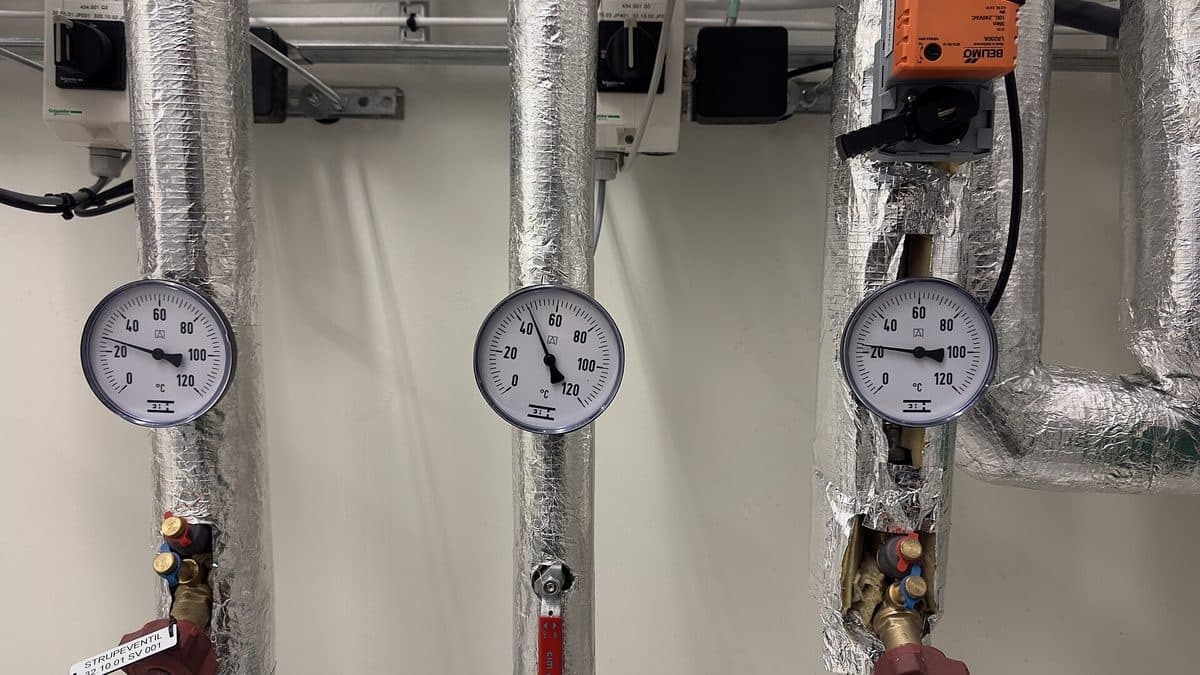

Фото: Wolfmann, Wikimedia Commons, CC BY-SA 4.0
