Редкоземельные металлы: гидрометаллургический передел как ОПО и чем он сложнее обычного обогащения

Проект по редким и редкоземельным металлам почти никогда не заканчивается обогащением. Концентрат — это полуфабрикат: чтобы получить товарный продукт, сырьё надо вскрыть химически, перевести в раствор, разделить близкие по свойствам элементы и осадить каждый в отдельности. С этого момента предприятие перестаёт быть горно-обогатительным и становится химическим, со всеми вытекающими требованиями к проектированию, регистрации объекта и эксплуатации.

Разница вылезает в сроках. Обогатительная фабрика идёт по маршруту, который на предприятии знают наизусть. Гидрометаллургический передел добавляет к нему другой набор опасностей, другую идентификацию объекта, иногда лицензию и декларацию — и выясняется это обычно тогда, когда оборудование уже заказано, а генподрядчик стоит на площадке.

Почему редкометалльное сырьё нельзя просто обогатить

Минералы редких и редкоземельных металлов упорны к механическим методам. Лопарит, монацит, сподумен, колумбит-танталит, циркон, эвдиалит — из них нельзя механически «выбить» товарный оксид: элементы находятся в кристаллической решётке и высвобождаются только при химическом разложении. А редкоземельные элементы вдобавок химически настолько близки друг к другу, что разделяются исключительно многоступенчатой экстракцией или сорбцией — десятками и сотнями ступеней.

То же касается лития, скандия, ниобия, тантала, циркония и титана: во всех схемах между концентратом и продуктом стоит блок растворов, реагентов и температурных процессов. Поэтому фраза «мы строим обогатительную фабрику» применительно к редкометалльному проекту почти всегда означает как минимум два разных по характеру производства на одной площадке.

Карта участков гидрометаллургического передела

Набор участков варьируется от схемы к схеме, но крупными блоками он повторяется:

• Приём и подготовка сырья — приёмные бункеры, дробление и измельчение, сушка, шихтовка. Пыль, транспортное и подъёмное оборудование.
• Разложение (вскрытие) сырья — кислотное, щелочное, хлорное или спекание. Реакторы и автоклавы, печи, системы газоотвода и газоочистки, узлы дозирования реагентов.
• Растворное хозяйство — баки, сгустители, насосы, фильтры, промежуточные ёмкости, межцеховые трубопроводы. Именно здесь накапливается основная масса жидкой фазы.
• Экстракция и разделение — каскады смесителей-отстойников или сорбционные колонны, склад и оборот органической фазы: экстрагент, разбавитель, регенерация.
• Осаждение, фильтрация, промывка — реагенты-осадители, фильтр-прессы, вакуумные системы.
• Сушка, прокалка, восстановление — печи, теплоносители, топливный газ, иногда защитные и инертные среды.
• Склады реагентов и готовой продукции — кислоты, щёлочи, соли, органические растворители, тара, упаковка.
• Узлы нейтрализации, оборотного водоснабжения и обращения с отходами — то, что проектируют последним и что чаще всего оказывается недостаточным по производительности.

Практический вывод: почти каждый из этих блоков имеет собственную опасность и собственный набор технических устройств. Единый «цех переработки» в документах, как правило, распадается на несколько объектов с разными признаками опасности.

Что делает такой объект опасным производственным

Логика идентификации задана Федеральным законом от 21.07.1997 № 116-ФЗ: в приложении 1 перечислены признаки, по которым объект относится к опасным производственным, в приложении 2 — количества опасных веществ, по которым определяется класс опасности. Текст удобнее смотреть в действующей редакции — например, в справочно-правовой системе КонсультантПлюс, потому что приложения правились неоднократно.

Для гидрометаллургического передела характерно сразу несколько признаков одновременно:

• получение, использование, переработка, хранение и транспортирование опасных веществ — прежде всего окисляющих, токсичных, высокотоксичных и вызывающих коррозию, а на участках экстракции ещё и воспламеняющихся жидкостей;
• оборудование, работающее под избыточным давлением, — автоклавы, реакторы, теплообменники, системы сжатого воздуха и пара;
• стационарно установленные грузоподъёмные механизмы;
• получение расплавов и температурные процессы на участках прокалки и восстановления.

Ключевая ошибка на этой стадии — считать опасные вещества только по складу. Считается всё, что одновременно находится на объекте: содержимое аппаратов, промежуточных ёмкостей, трубопроводов, оборотных растворов, расходных баков на участках. Именно за счёт технологического объёма проект нередко переходит в более высокий класс опасности, а вместе с классом появляются требования, которых в исходном бюджете не было. Конкретные пороговые количества не восстанавливайте по памяти и не переписывайте из старых методичек — только из текста приложения 2 в действующей редакции.

Пять отличий от привычной обогатительной фабрики

Даже при сопоставимой производительности передел ведёт себя иначе:

1. Агрессивные среды. Коррозия здесь не фон, а расчётный фактор. Материалы аппаратов, футеровка, прокладки, крепёж и арматура выбираются под конкретную среду и температуру, а срок службы узла становится частью эксплуатационной документации.
2. Газовыделение. Вскрытие сырья сопровождается выделением газов и аэрозолей. Отказ вентиляции или газоочистки — не потеря производительности, а прямая угроза персоналу.
3. Горючая органика. Экстракционный передел вносит на площадку значительные объёмы горючих жидкостей — со своей пожарной опасностью, требованиями к электрооборудованию и к разделению помещений.
4. Совмещённые опасности. Давление, температура и химическая агрессивность встречаются в одном аппарате. Это меняет и подход к диагностированию, и периодичность контроля.
5. Отходы и растворы. На выходе образуются кислые или щелочные стоки, шламы и кеки, и обращение с ними — самостоятельный блок документации, а не приложение к основному проекту.

Какие документы добавляются к комплекту

По сравнению с фабрикой список растёт заметно. В типовом случае к нему добавляются:

• идентификация и регистрация опасного производственного объекта в государственном реестре — нередко нескольких объектов, а не одного;
• лицензия на эксплуатацию взрывопожароопасных и химически опасных производственных объектов, если объект отнесён к соответствующим классам опасности;
• план мероприятий по локализации и ликвидации последствий аварий, учитывающий сценарии с выбросом растворов и газов, а не только механические отказы;
• декларация промышленной безопасности — когда количества опасных веществ превышают установленные значения;
• система управления промышленной безопасностью для объектов высоких классов опасности;
• обоснование безопасности объекта, если проектные решения отступают от требований федеральных норм и правил или таких требований для узла попросту нет;
• экспертиза промышленной безопасности документации на техническое перевооружение, консервацию и ликвидацию, а в дальнейшем — экспертиза технических устройств, зданий и сооружений по мере выработки ресурса;
• аттестация руководителей и специалистов по дополнительным областям — химической безопасности, оборудованию под давлением, подъёмным сооружениям.

Отдельно стоит договориться о границах объектов на бумаге до монтажа. Если склад реагентов, передел и участок нейтрализации описаны в реестре одним объектом, а фактически разнесены по площадке и работают в разных режимах, любая проверка начинается с расхождения между реестром и реальностью.

Где такие проекты теряют время

Деньги в редкометалльных проектах сейчас есть, а срок — нет. Типовые точки потери времени одинаковы: поздняя идентификация объекта, из-за которой заново переделывается раздел проекта; отсутствие обоснования безопасности под нестандартное решение; и экспертиза, которая ждёт свободного эксперта нужной области аттестации. Область «химия» и оборудование под давлением — как раз тот случай, когда специалиста ищут неделями.

Для таких ситуаций НПИ «Недра» сделало сервис «Блиц-эксперт»: экспертиза промышленной безопасности оформляется онлайн, срок — от одного дня, цена берётся из тарифа института и видна до регистрации. Заявку сразу видят все эксперты, аттестованные по нужной области, и первый свободный берёт её в работу. Замечания и исправленная документация ходят внутри заявки, число раундов не ограничено, заключение приходит с электронной подписью, счёт и акт — в личном кабинете.

Что сделать на стадии проекта

Порядок, который экономит месяцы:

1. Составить материальный баланс по опасным веществам с учётом технологических объёмов, а не только складских остатков.
2. Провести идентификацию объектов и определить класс опасности до заказа основного оборудования.
3. Разнести площадку на объекты с понятными границами и зафиксировать это в проектных решениях.
4. Проверить, какие узлы не покрыты действующими федеральными нормами и правилами, и заранее планировать обоснование безопасности.
5. Сверить требования надзора по актуальным материалам Ростехнадзора и заложить сроки экспертиз в график строительства, а не в конец.

НПИ «Недра» закрывает этот контур целиком — от идентификации объектов и проектной документации до экспертизы промышленной безопасности, планов локализации аварий и обучения персонала. Если проект уже в стадии рабочей документации, а по составу объектов ясности нет, опишите схему передела в форме заявки: инженер разберёт её по участкам и покажет, какие документы понадобятся и в какой очерёдности.

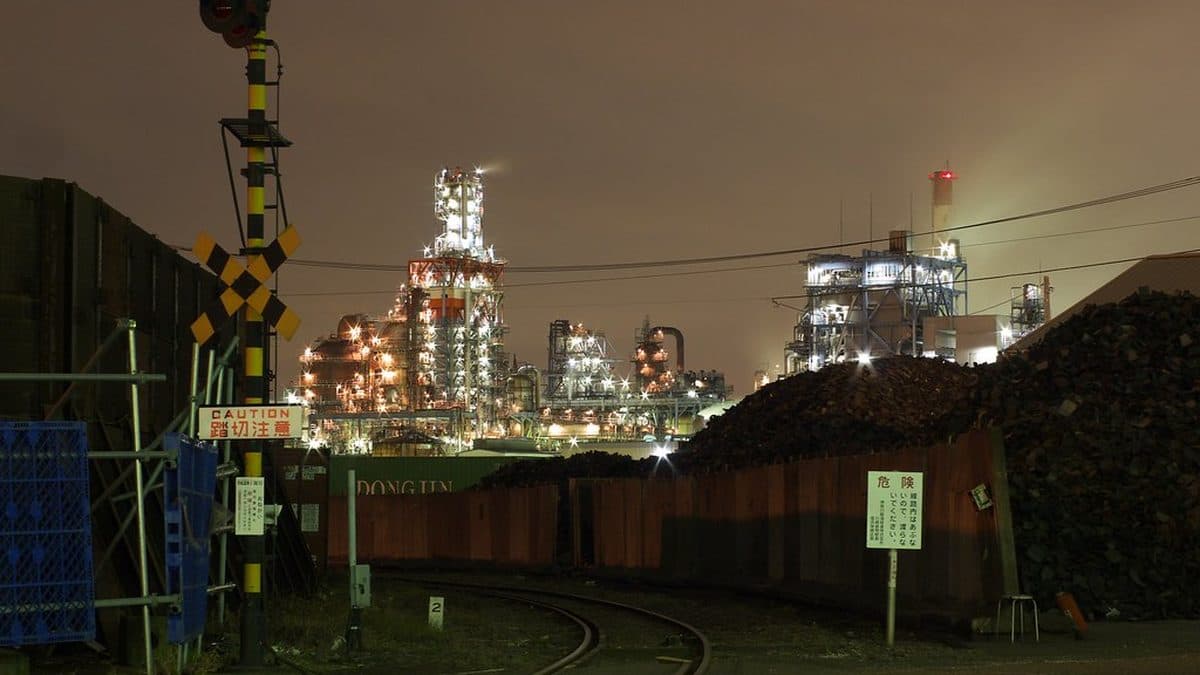

Фото: elminium, Flickr, CC BY 2.0
