Техперевооружение крановых цехов в Санкт-Петербурге: судостроение, машиностроение и экспертиза проектов

Проект техперевооружения кранового цеха в Петербурге почти всегда упирается в здание: новый кран приходится вписывать в корпус, построенный под совсем другие машины, на подкрановые конструкции, чьё фактическое состояние никто не проверял десятилетиями. Поэтому петербургские проекты ТП чаще, чем в среднем по стране, требуют обследования каркаса, обоснования безопасности из-за нестандартных габаритов и параллельной работы по реконструкции здания.

Город — крупный центр судостроения и тяжёлого машиностроения. Мостовые краны работают в сборочно-сварочных и механических корпусах, портальные — на достроечных набережных и в заводских ковшах. Ниже — что отличает местные проекты и где они обычно спотыкаются на экспертизе.

Кто надзирает и какие правила применяются

Надзор за опасными производственными объектами с подъёмными сооружениями в Санкт-Петербурге ведёт Северо-Западное управление Ростехнадзора; общая информация, нормативная база и реестр заключений ЭПБ — на сайте Ростехнадзора.

Правовая рамка общая для всей страны. Техперевооружение ОПО ведётся по документации на ТП, которая проходит экспертизу промышленной безопасности, если не проверяется в составе проектной документации по Градостроительному кодексу, — это статьи 8 и 13 Федерального закона № 116-ФЗ. Отступления от федеральных норм и правил для подъёмных сооружений возможны только по обоснованию безопасности с положительным заключением ЭПБ. С 1 сентября 2025 года эксперт обязан лично осмотреть объект экспертизы, а на подачу заключения в реестр отведено 90 календарных дней со дня подписания.

Старые корпуса и старые подкрановые конструкции

Значительная часть заводских корпусов в городе построена задолго до действующих норм, часть — ещё в дореволюционный период. Отсюда типовой набор проблем, которые проект ТП должен решить, а эксперт — проверить:

• Клёпаные подкрановые балки и колонны. Марка стали часто неизвестна, свариваемость под вопросом, приварить новый элемент к клёпаной конструкции «как обычно» нельзя. Без обследования и испытаний металла расчёт на новый кран строится на допущениях.
• Нестандартные габариты. Пролёты и отметки рассчитаны под краны прошлого века. Современный кран той же грузоподъёмности может не вписаться по высоте или по габаритам приближения к фермам, колоннам, галереям.
• Многократные переделки. Корпус перестраивали, пролёты удлиняли, пути перекладывали, а исполнительной документации не сохранилось. Проектировщик работает по обмерам.
• Совмещение крановых ярусов. В высоких корпусах работают краны на двух уровнях, и любое изменение одного яруса затрагивает зоны обслуживания другого.

Для экспертизы это означает одно: проект без результатов обследования подкрановых конструкций почти гарантированно вернётся с замечаниями. Если новый кран тяжелее старого или режим работы становится интенсивнее, обследование нужно заказывать до проектирования, а не после первого раунда замечаний.

Когда без обоснования безопасности не обойтись

Старый корпус регулярно не позволяет выполнить требования правил буквально. Раздвинуть колонны или поднять фермы ради нормативного габарита экономически бессмысленно, и тогда отступление оформляют обоснованием безопасности. Типовые ситуации для петербургских цехов:

• габариты приближения крана к строительным конструкциям меньше нормативных;
• проходы вдоль крановых путей и посадочные площадки невозможно устроить по нормам в существующем каркасе;
• несколько кранов работают на одном пути с пересекающимися зонами, и нужна особая схема блокировок и ограничения зон;
• крановые пути на открытых эстакадах и набережных не соответствуют требованиям по отдельным параметрам, а их полная переделка требует остановки производства.

Обоснование безопасности — самостоятельный объект ЭПБ. Удобнее всего готовить его параллельно с документацией на ТП и отдавать на экспертизу одним пакетом: эксперт видит решения целиком, а заказчик не теряет месяц на отдельный круг.

Стеснённый монтаж и соседство с жилыми кварталами

Многие производственные площадки в городе окружены жилой застройкой, а внутри территории свободного места почти нет. Проект ТП в таких условиях должен отвечать не только на вопрос, как будет работать новый кран, но и как его завезти и смонтировать:

• монтаж мостового крана внутри действующего цеха, иногда через проём в кровле или торцевой стене;
• работа монтажных стреловых кранов на стеснённой площадке, у соседних корпусов и проездов;
• опасные зоны при монтаже и эксплуатации, которые не должны выходить за пределы территории и на пешеходные пути;
• работа цеха в период монтажа — если производство не останавливают, проект описывает очерёдность и разграничение зон.

Эксперт проверяет эти решения так же внимательно, как расчёт самого крана: при осмотре объекта он видит, где фактически пойдёт монтаж и что находится рядом.

Морской климат и портальные краны на набережных

Влажность, туманы, перепады около нуля и ветер с залива ускоряют коррозию металлоконструкций, особенно на открытых эстакадах и достроечных набережных. Для проектов ТП, затрагивающих портальные краны и открытые крановые пути, это значит:

• фактическое состояние путей и опорных конструкций нужно подтверждать обследованием, а не проектными данными;
• решения по защите от угона ветром, анкерным устройствам и ограничению работы при сильном ветре должны быть проработаны в проекте;
• перенос портального крана на другой участок набережной или добавление второго крана на пути — техперевооружение, даже если краны остались прежними.

ТП и реконструкция здания в одном проекте

В петербургских цехах перевооружение крановой части часто сопровождается работами по каркасу: наращиванием колонн, усилением или заменой подкрановых конструкций, пристройкой пролёта. Если меняются несущие конструкции или параметры здания, это уже реконструкция по Градостроительному кодексу, и документация на ТП может войти в состав проектной документации, проверяемой по ГрК. Если здание одновременно является объектом культурного наследия, добавляются свои процедуры — их стоит выяснить на старте, чтобы не перепроектировать крановые решения. Границу между ТП и реконструкцией лучше зафиксировать в задании на проектирование до начала работ.

Как не потерять время на экспертизе

• Закажите обследование подкрановых конструкций до проекта, если меняются нагрузки или режим работы.
• Проверьте, не требуются ли отступления от ФНП, и готовьте ОБ вместе с ТП.
• Опишите в проекте монтаж и опасные зоны с учётом соседней застройки.
• Соберите исходные данные: паспорта кранов, сведения об ОПО, прежние заключения ЭПБ, результаты обследований.

Самое узкое место — найти эксперта с аттестацией Э14.4, который быстро выедет на площадку и не растянет замечания на месяцы. В НПИ «Недра» эту задачу решает сервис «Блиц-эксперт»: вы выбираете объект экспертизы (ТП, КЛ/ТП или ОБ) и область аттестации, загружаете документацию и сами предлагаете цену. Заявку сразу видят все эксперты с нужной аттестацией, первый согласный с ценой берёт её в работу, договор подписывается галочкой в кабинете, оплата — двумя частями по 50%. Рекомендации эксперта и исправленная документация ходят внутри заявки без ограничения раундов, заключение приходит с ЭЦП, счёт и акт — в личном кабинете, срок — от одного дня.

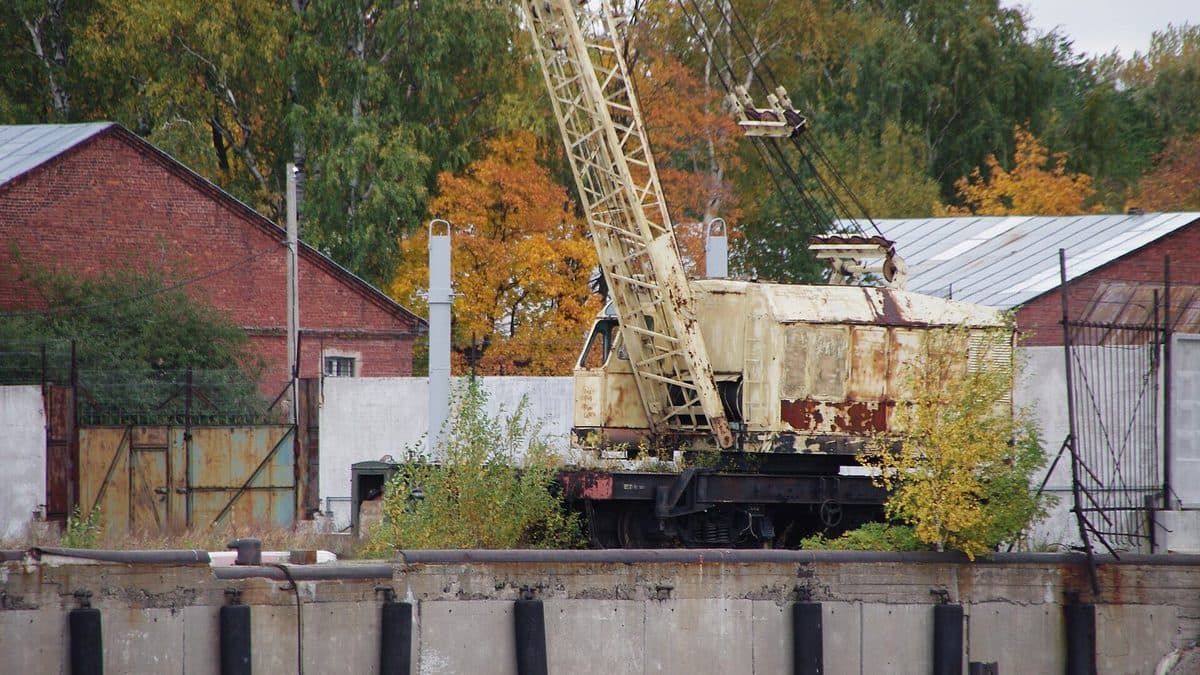

Фото: Artyom Svetlov, Wikimedia Commons, CC BY-SA 4.0
