Чек-лист документов на сосуды Дьюара и криогенные резервуары: паспорта, учёт, освидетельствование

Проверка криогенного участка начинается не с оборудования, а с папки. Инспектор запрашивает паспорта, документы об учёте, протоколы освидетельствований и приказы — и если на десять сосудов Дьюара нашлось три паспорта, дальше разговор идёт уже о нарушении, а не о технике. Ниже — рабочий перечень, по которому можно за вечер проверить свой криогенный парк.

Сразу оговорка про пороги. Не всё оборудование под избыточным давлением подлежит учёту в территориальном органе Ростехнадзора: федеральные нормы и правила задают и перечень подлежащего учёту оборудования, и исключения — по давлению, вместимости, произведению давления на объём и назначению. Эти позиции корректировались, поэтому свой сосуд сверяйте с действующей редакцией ФНП «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением» через КонсультантПлюс или сайт Ростехнадзора. Ниже — про то, какие документы нужны, а не про то, под какой порог попадает конкретная ёмкость.

Комплект от изготовителя: что должно быть на каждый сосуд

• Паспорт сосуда с заполненными разделами: изготовитель, заводской номер, год изготовления, рабочие параметры, материалы, назначенный срок службы и назначенный ресурс.
• Руководство по эксплуатации с режимами наполнения, опорожнения, отогрева и допустимой нормой суточных потерь.
• Сертификат или декларация соответствия техническому регламенту Таможенного союза на оборудование, работающее под избыточным давлением, — для оборудования, на которое регламент распространяется.
• Чертёж общего вида, схема обвязки и данные о предохранительных устройствах.
• Документы на монтаж стационарного резервуара: акт монтажа, исполнительная схема, акт на фундамент и опорную часть.
• Расчёт или обоснование пропускной способности предохранительных устройств.

Отдельная строка — отсутствующий паспорт. Без него нельзя установить ни рабочие параметры, ни назначенный срок службы, а по статье 7 116-ФЗ отсутствие в технической документации данных о сроке службы при фактической наработке свыше двадцати лет прямо названо основанием для экспертизы промышленной безопасности. Поэтому пропавший паспорт — не бумажная мелочь, а отдельная работа по идентификации сосуда, которую придётся оплатить.

Документы по учёту и регистрации

• Свидетельство или уведомление о постановке оборудования на учёт в территориальном органе Ростехнадзора — по тем позициям, которые учёту подлежат.
• Сведения, характеризующие опасный производственный объект, и карта учёта объекта в государственном реестре ОПО, где криогенное оборудование должно быть перечислено фактически, а не «в целом».
• Документы о снятии с учёта по выведенным из эксплуатации сосудам — типичная дыра: ёмкость демонтирована три года назад, в реестре числится.
• Документы об изменении сведений, если резервуар переносили, меняли рабочие параметры или добавляли газификатор.
• Договор обязательного страхования гражданской ответственности владельца опасного объекта.

Проверьте соответствие в обе стороны: каждое фактически стоящее на площадке оборудование должно быть в документах, и каждая позиция из документов должна стоять на площадке. Расхождение в любую сторону читается инспектором одинаково плохо.

Техническое освидетельствование и диагностирование

• График технических освидетельствований на текущий год, утверждённый руководителем.
• Протоколы и записи в паспортах о проведённых освидетельствованиях с указанием даты следующего.
• Заключения экспертизы промышленной безопасности с отметкой о внесении в реестр заключений Ростехнадзора — без этой отметки заключение юридически не работает.
• Документы по внеочередным освидетельствованиям: после ремонта, после потери вакуума, после длительной консервации, после транспортировки с повреждением.
• Журнал учёта суточных потерь и наполнений — по нему видно фактическое состояние вакуумной изоляции.
• Акты на ремонт и замену узлов, документы на применённые материалы и сварку.

Предохранительные устройства, арматура и КИП

• Паспорта предохранительных клапанов и разрывных мембран с указанием давления настройки.
• Протоколы проверки и регулировки клапанов, журнал их учёта и обслуживания.
• Свидетельства о поверке манометров, уровнемеров и датчиков давления; на манометрах кислородного оборудования — маркировка о недопустимости масла.
• Паспорта криогенной арматуры, шлангов и рукавов наполнения со сроками их замены.
• Документы по сбросным клапанам на участках трубопроводов между отсечной арматурой, где может быть заперта криогенная жидкость.
• Для кислородного оборудования — акты обезжиривания на арматуру, трубопроводы и ёмкости.

Организационные документы по эксплуатации

• Приказ о назначении ответственного за исправное состояние и безопасную эксплуатацию оборудования под давлением и ответственного за производственный контроль.
• Документы об аттестации этих лиц по соответствующим областям и протоколы проверки знаний.
• Производственные инструкции для персонала: наполнение и опорожнение сосудов, отогрев, действия при обмерзании и росте давления, действия при разливе криогенной жидкости.
• Инструкция по транспортировке сосудов Дьюара внутри предприятия и правила перевозки за его пределами.
• Документы по контролю содержания кислорода в воздухе рабочей зоны и порядок работ в замкнутых пространствах — азот убивает без запаха и без предупреждения.
• План мероприятий по локализации и ликвидации последствий аварий — для объектов, которым он положен по классу опасности.
• Журналы: сменный, ремонтный, учёта выдачи и возврата сосудов подразделениям.

Сосуды Дьюара, которые учёту не подлежат

Транспортный сосуд Дьюара открытого типа работает без избыточного давления: испаряющийся газ свободно уходит через горловину или газосбросное устройство. По этой причине он не относится к оборудованию под избыточным давлением и в учёте не нуждается. Но из этого не следует, что документов на него не нужно.

1. Паспорт изготовителя с заводским номером, объёмом и назначенным сроком службы — он есть у любого нормального Дьюара и служит основанием для вывода сосуда из работы по возрасту.
2. Инвентарный учёт на предприятии: перечень сосудов с привязкой к подразделению и ответственному, иначе через пару лет никто не скажет, сколько их и где они.
3. Порядок периодических осмотров с фиксацией результата: состояние горловины и пробки, вмятины и следы ударов кожуха, обмерзание наружной поверхности, рост испаряемости. Обмерзающий Дьюар потерял вакуум и подлежит выводу из эксплуатации, а не долива.
4. Инструкция по наполнению: работа в защитном щитке и криогенных перчатках, скорость налива, запрет герметично закрывать горловину, запрет наполнения повреждённого сосуда.
5. Правила транспортировки: фиксация в вертикальном положении, запрет перевозки в кабине и в лифте вместе с людьми, требование проветриваемого кузова.
6. Документы на замену: сосуд с потерянным вакуумом ремонту в условиях предприятия не подлежит и подлежит списанию по акту.

Важно понимать разницу: сосуд Дьюара с избыточным давлением, то есть транспортный криогенный сосуд с испарителем наддува, редуктором и предохранительным клапаном, — это уже оборудование под давлением со всем сопутствующим режимом, даже если внешне он похож на обычный «термос». Определяющий признак — не название и не объём, а наличие избыточного рабочего давления.

Как быстро проверить свой парк

1. Составьте таблицу: наименование, заводской номер, год изготовления, рабочее давление, назначенный срок службы, дата последнего освидетельствования, дата следующего.
2. Отметьте позиции без паспорта и позиции с истёкшим сроком службы — это первоочередные работы.
3. Сверьте таблицу с картой учёта ОПО и с перечнем оборудования, стоящего на учёте.
4. Проверьте по каждой позиции наличие действующих документов на предохранительные устройства и поверку КИП.
5. Проверьте актуальность приказов и аттестаций ответственных лиц — их обычно забывают продлить.
6. По позициям с истёкшим сроком запланируйте экспертизу заранее, а не после предписания.

Если сроки уже пропущены, скорость решает. НПИ «Недра» держит для таких случаев сервис «Блиц-эксперт»: заявку на экспертизу промышленной безопасности сразу видят все эксперты, аттестованные по нужной области, первый свободный берёт её в работу, срок — от одного дня, цена по тарифу видна до регистрации, оплата двумя частями по 50 процентов, а заключение приходит с электронной подписью вместе со счётом и актом в личном кабинете.

Разбор комплекта документов по криогенному парку, восстановление паспортов, экспертиза сосудов и резервуаров, актуализация сведений в реестре ОПО и обучение персонала — этот контур институт «Недра» закрывает целиком. Пришлите перечень оборудования, и инженер скажет, каких документов не хватает и в каком порядке их закрывать.

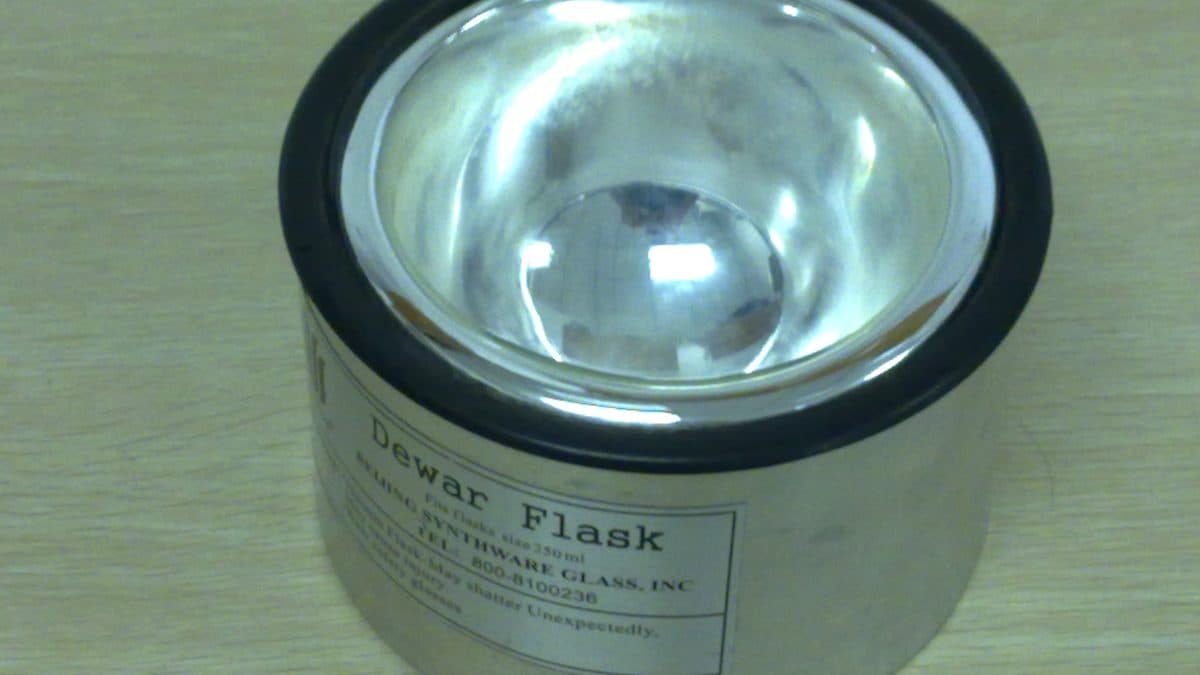

Фото: Seaborg, Wikimedia Commons, CC BY-SA 3.0
