Исходные данные для проекта установки или замены крана: чек-лист заказчика перед заданием проектировщику

Проект установки крана хорош ровно настолько, насколько хороши исходные данные, которые заказчик передал проектировщику. Если в задании написано «мостовой кран 10 т», а про состояние подкрановых балок, соседние краны и схему троллей никто ничего не знает, проектировщик либо заложит допущения, либо выпустит проект, который эксперт вернёт с вопросом «на чём основан расчёт». В обоих случаях время теряет заказчик.

Этот чек-лист — для главного механика, энергетика или инженера по ПБ, который готовит задание на проектирование. Пункты, которых чаще всего не оказывается, отмечены словом «часто нет». Требования к установке подъёмных сооружений задают ФНП «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения» (приказ Ростехнадзора от 26.11.2020 № 461), а статья 8 закона № 116-ФЗ требует, чтобы документация на техперевооружение ОПО прошла экспертизу промышленной безопасности.

Параметры крана и режим работы

• Тип крана: мостовой опорный, подвесной, кран-балка, козловой.
• Грузоподъёмность основного и вспомогательного подъёма.
• Пролёт, высота подъёма, требуемые скорости.
• Часто нет: группа классификации (режима) крана — например А3, А5, А6. Её нельзя угадать по грузоподъёмности, она определяется интенсивностью работы.
• Требования к управлению: из кабины, с пола, по радио, с нескольких постов.
• Особые условия среды: пожаро- или взрывоопасная зона, высокая температура, агрессивная среда, работа на открытом воздухе.

Грузы и интенсивность работы

• Номенклатура грузов: масса, габариты, способ строповки, применяемые грузозахватные приспособления.
• Часто нет: реальная интенсивность — сколько циклов в смену, сколько смен, какая доля подъёмов близка к номинальному грузу.
• Опасные грузы: расплавленный металл, ядовитые или взрывоопасные вещества — от этого зависят требования к крану.
• Совместный подъём одного груза двумя кранами, если он планируется.

Здание и подкрановые конструкции

• Часто нет: обмерные чертежи пролёта — фактические отметки головки рельса, низа ферм, коммуникаций, площадок, фактические оси колонн.
• Часто нет: архивный проект здания с расчётными крановыми нагрузками. Без него неизвестно, на какой кран рассчитывались колонны и балки.
• Результаты обследования подкрановых конструкций и путей: техническое состояние, дефекты, фактические сечения, коррозия.
• Для подвесных кранов и кран-балок — данные о конструкциях покрытия или перекрытия, к которым будет крепиться путь.
• Для козловых кранов — данные об основании пути и инженерно-геологические сведения по площадке, если путь новый.

Существующие краны и электроснабжение

• Перечень кранов, которые остаются в пролёте и на смежных путях: тип, грузоподъёмность, группа классификации, паспортные нагрузки на колёса.
• Сведения о состоянии этих кранов и сроках действия их заключений экспертизы — чтобы новый проект не упёрся в старый кран, выработавший ресурс.

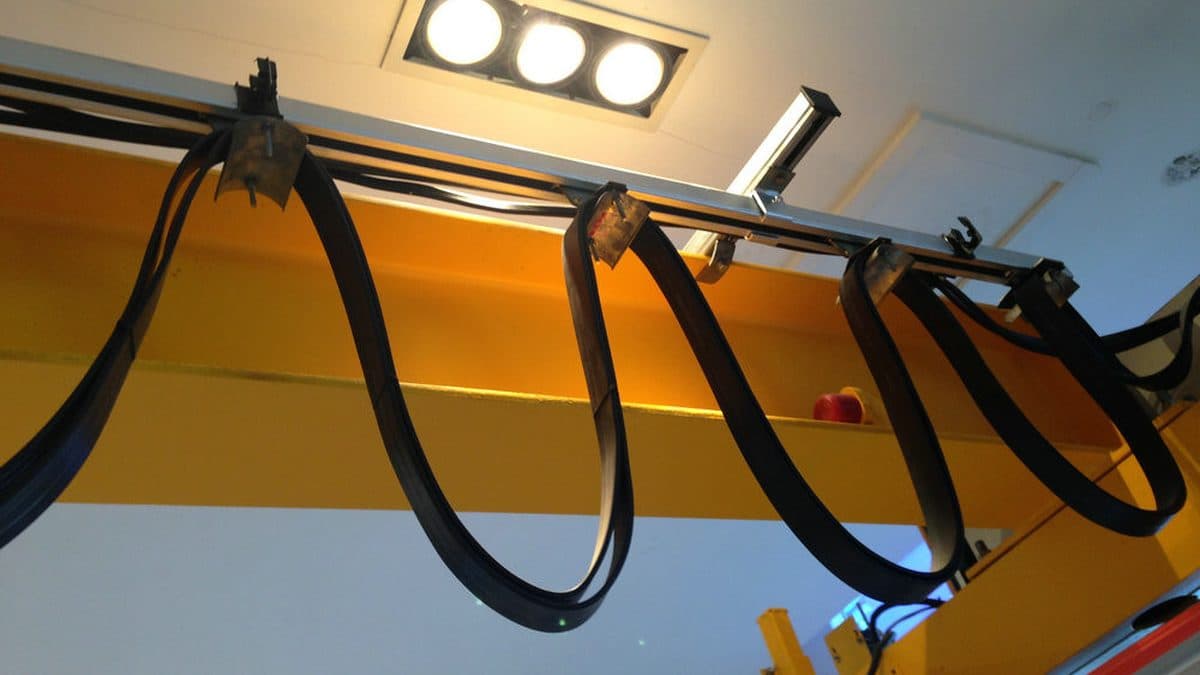

• Часто нет: однолинейная схема электроснабжения кранов, расположение главных троллей или кабельного токоподвода, точки подключения, свободная мощность.
• Схема заземления существующих путей.

Сведения об ОПО и ограничения производства

• Регистрационный номер ОПО, его наименование и состав по сведениям реестра Ростехнадзора.
• Понимание, как изменятся сведения об ОПО после установки крана и нужно ли вносить изменения в реестр.
• Часто нет: ограничения действующего производства на время монтажа — какие зоны можно закрыть, на сколько, какие краны можно остановить, в какие окна возможен монтаж.
• Требования заказчика к демонтажу старого крана и его дальнейшей судьбе.
• Документы на выбранный кран, если он уже куплен: паспорт или технические данные изготовителя, подтверждение соответствия ТР ТС 010/2011.

Чем оборачиваются пробелы

Чего не хватило	Что происходит дальше
Группа классификации (режима)	Проектировщик берёт её «по аналогу», кран заказывают под одну группу, расчёт делают под другую. Эксперт находит противоречие, проект уходит на доработку.
Обмерные чертежи	Габариты приближения считают по архивным чертежам, при осмотре выясняется, что после реконструкций в пролёте появились площадки и трубы. Переделка планов и разрезов.
Архивный проект здания и обследование	Нет основания для вывода о несущей способности. Обследование заказывают после замечания эксперта, и оно добавляет недели к срокам.
Схема электроснабжения	Электротехническая часть делается формально, на монтаже не хватает мощности или некуда подключиться.
Ограничения производства	Проект предполагает остановку пролёта, которую цех не может себе позволить. Раздел организации монтажа переписывают.

Порядок, который экономит время

1. Соберите всё из чек-листа, что есть на предприятии, и отметьте пробелы.
2. Закажите обмеры и обследование подкрановых конструкций до выбора модели крана, а не после.
3. Выберите кран и получите от изготовителя нагрузки на колёса и документы о соответствии.
4. Передайте проектировщику задание с полным пакетом исходных данных.
5. Экспертизу закажите у организации, не участвовавшей в разработке: экспертная организация не вправе проверять документацию, которую сама разработала.

Когда проект готов, его можно сразу отправить на экспертизу через сервис «Блиц-эксперт» НПИ «Недра»: выберите объект экспертизы ТП и область аттестации Э14.4, загрузите документацию и предложите свою цену. Заявку видят все эксперты с этой аттестацией, в работу её берёт первый, кто согласен с ценой. Договор подписывается галочкой в кабинете, оплата двумя частями по 50%, замечания и исправления идут внутри заявки без ограничения числа раундов, заключение приходит с ЭЦП. Эксперт обязан лично осмотреть объект, и полный пакет исходных данных — лучшая гарантия того, что осмотр не принесёт сюрпризов.
