Чек-лист осмотра покрытия цеха перед снеговым сезоном: фермы, прогоны, связи и водоотвод

Обрушения покрытий промышленных зданий происходят зимой и почти никогда не по одной причине. Работает сочетание: старая конструкция с коррозией в узлах, снег, который не убрали вовремя, талая вода, которой некуда стечь из-за забитой воронки, и перепад высот, где намело вдвое больше, чем на основной плоскости. Каждый фактор по отдельности конструкция пережила бы. Вместе — нет.

Хорошая новость в том, что всё перечисленное обнаруживается осенью за один обход с фонарём и рулеткой. Ниже — чек-лист для службы главного механика и главного инженера: что смотреть, что записывать и по каким признакам останавливаться и звать специалистов.

Сначала проверьте, на какую нагрузку рассчитано здание

Прежде чем лезть на кровлю, откройте проект и найдите, какая снеговая нагрузка в нём принята. Дальше сравните её с тем, что действует сейчас, и с тем, что фактически лежит на покрытии.

Здесь предприятия попадают на перегруз по трём типовым причинам.

• Нормативная снеговая нагрузка пересматривалась. Карты районирования и коэффициенты в актуализированных сводах правил менялись, и для части территорий расчётные значения выросли. Здание, спроектированное по старым нормам, формально построено правильно, но в действующих нормативных условиях запаса у него меньше. Значение для конкретной площадки нужно брать из действующей редакции нормативного документа — её стоит сверять по справочно-правовым системам, а не по копии проекта тридцатилетней давности.
• Изменился состав кровли. Каждый слой нового утеплителя, новая стяжка, наплавляемое покрытие поверх старого, которое никто не снял, — это постоянная нагрузка, которая съедает запас, отведённый под снег. Два-три ремонта «поверх» за тридцать лет дают ощутимую прибавку.
• На покрытие повесили оборудование. Вентиляция, трубопроводы, кабельные лотки, антенны, площадки обслуживания, снегозадержатели — всё, что смонтировано после ввода здания и не учтено в расчёте.

Если хотя бы один пункт про вас — прочность покрытия под снеговой нагрузкой нужно не осматривать, а считать, и делать это до зимы.

Чек-лист: несущие конструкции покрытия

• Прогибы ферм, балок и прогонов: провис виден по линии конька и по нитке, натянутой вдоль нижнего пояса. Любой заметный на глаз прогиб — повод для инструментального замера, а не для записи «в норме».
• Трещины в железобетонных фермах и балках: наклонные у опор, поперечные в нижнем поясе и в пролёте, продольные вдоль арматуры с ржавыми подтёками.
• Погнутости, вмятины, местные деформации элементов стальных ферм, особенно сжатых раскосов и стоек — искривлённый сжатый элемент теряет устойчивость при нагрузке ниже расчётной.
• Трещины в сварных швах и околошовной зоне, разрывы элементов, срезанные и отсутствующие болты и заклёпки в узлах.
• Опорные узлы ферм и балок на колоннах и стенах: разрушение бетона, смещение с опоры, недостаточная площадка опирания, повреждение закладных, коррозия опорных пластин.
• Состояние плит покрытия: трещины, отслоение защитного слоя, обнажённая арматура, состояние сварных соединений плит с фермами, следы протечек через швы.
• Коррозия металла в местах скопления пыли и влаги: верхние пояса ферм, горизонтальные полки уголков, узлы, опорные зоны. Слой производственной пыли задерживает конденсат — под ним металл ржавеет годами незаметно. Пыль нужно сметать и смотреть, что под ней; в характерных точках — замер остаточной толщины.
• Целостность связей по покрытию: вертикальные и горизонтальные связи, распорки. Проверьте, не срезал ли их кто-то при монтаже оборудования или прокладке коммуникаций. Отсутствующая связь превращает плоскую ферму в конструкцию без раскрепления из плоскости.
• Состояние фонарей: каркас, крепления, остекление, узлы примыкания к покрытию.
• Последствия локального нагрева и агрессивных выбросов: зоны над печами, сушилками, травильными ваннами, где металл теряет свойства и корродирует быстрее.

Чек-лист: кровля, водоотвод и снеговые мешки

• Места, где снег заведомо накопится больше: перепады высот между пролётами и пристройками, примыкания к стенам и фонарям, зоны за парапетами и снегозадержателями, участки у вентшахт и оборудования. Это и есть снеговые мешки — здесь нагрузка кратно выше, чем на ровной плоскости, и именно здесь начинается обрушение.
• Воронки внутреннего водостока: очищены ли, не забиты ли мусором и листвой, исправны ли решётки, есть ли обогрев там, где он предусмотрен.
• Проходимость стояков и выпусков — проверяется проливом водой, а не осмотром сверху.
• Наружные водостоки: крепления, целостность желобов и труб, отсутствие обледенения в прошлом сезоне как признак проблем.
• Целостность кровельного ковра: вздутия, разрывы, отслоения на примыканиях, состояние фартуков и герметизации мест прохода коммуникаций.
• Следы протечек изнутри цеха: мокрые пятна, сосульки на фермах, замокший утеплитель. Мокрый утеплитель тяжелее сухого в разы и остаётся таким всю зиму.
• Уклоны кровли и зоны застоя воды: следы стоячей воды и грязевых колец показывают, где вода не уходит и где зимой образуется наледь.
• Наличие ограждений и безопасных путей движения по кровле, точек крепления страховочных систем — без этого чистить кровлю зимой попросту некому.

Чек-лист: организационная часть

• Приказ по предприятию с назначением ответственного за очистку кровли от снега и наледи.
• График и порядок очистки: при какой толщине или массе снегового покрова начинают уборку, в какой последовательности, какими инструментами. Металлический лом и лопата с острой кромкой рвут кровельный ковёр — в порядке это должно быть прописано.
• Правило симметрии: снег убирают равномерно по пролётам и по обеим сторонам, а не сначала одну половину. Односторонняя очистка создаёт несимметричную нагрузку, которой в расчёте могло не быть.
• Порядок замера снега: где расположены контрольные точки, кто и с какой периодичностью замеряет толщину и определяет плотность. Мокрый слежавшийся снег тяжелее свежего в несколько раз, поэтому сантиметры без плотности ничего не говорят.
• Наряд-допуск на работы на высоте, обучение и средства защиты для тех, кто выходит на кровлю.
• Журнал осмотров с подписями и датами и акт осеннего осмотра здания с перечнем выявленных дефектов и сроками устранения.
• Актуальность паспорта здания и дата последнего обследования конструкций — для зданий на опасном производственном объекте ещё и срок действия заключения экспертизы промышленной безопасности.

Когда не чистить, а немедленно вызывать специалистов

Есть признаки, при которых отправлять людей на кровлю нельзя — нагрузка от бригады и вибрация от работы могут стать последней каплей. Выводите людей из-под опасного участка и вызывайте инженеров, если обнаружено хотя бы одно:

• видимый прогиб ферм, балок, прогонов или провис плит покрытия, особенно появившийся или выросший в этом сезоне;
• треск, щелчки, осыпание бетонной крошки или ржавчины с конструкций покрытия;
• трещины в опорных узлах, смещение элемента с опоры, разрушение бетона под опорной пластиной;
• разрывы, трещины в сварных швах, срезанные болты в узлах ферм;
• искривление сжатых элементов ферм и связей, выпучивание стенок балок;
• отслоение защитного слоя с обнажением арматуры в фермах и плитах покрытия;
• резкое увеличение протечек, замокший по большой площади утеплитель;
• перекос конструкций, расхождение швов между плитами, смещение плит относительно друг друга.

В этих случаях порядок обратный привычному: сначала оценка состояния и разрешение специалиста, потом очистка — часто по специально разработанной схеме с ограничением нагрузки и последовательностью уборки.

Что делать по результатам осмотра

Итог обхода — не устный доклад, а акт с перечнем дефектов, фотографиями и сроками. Дефекты делятся на три группы: устраняются силами предприятия до снега, требуют проекта и подрядчика, требуют обследования с поверочным расчётом. Третья группа — самая дорогая, если её отложить.

Для зданий в составе опасного производственного объекта эксплуатация покрытия с неустранёнными дефектами несущих конструкций квалифицируется как нарушение требований промышленной безопасности с последствиями по статье 9.1 КоАП РФ вплоть до административного приостановления деятельности; практику и разъяснения публикует Ростехнадзор. И это ещё мягкий сценарий по сравнению с обрушением пролёта в рабочую смену.

Если срок действия заключения ЭПБ по зданию подходит к концу, а до снега остаётся несколько недель, времени на долгий поиск экспертной организации нет. НПИ «Недра» сделал под такие ситуации сервис «Блиц-эксперт»: заявку на экспертизу промышленной безопасности сразу видят все эксперты с нужной областью аттестации, первый свободный берёт её в работу, срок — от одного дня, цена по тарифу института видна до регистрации, оплата двумя частями по 50%, а заключение приходит с электронной подписью.

НПИ «Недра» выполняет обследование покрытий промышленных зданий с определением фактических прогибов, толщинометрией и неразрушающим контролем узлов, поверочным расчётом на действующую снеговую нагрузку и проектом усиления, а при необходимости организует мониторинг конструкций на зимний период. Опишите объект в форме заявки — по типу покрытия, году постройки и региону инженер сразу скажет, нужен ли поверочный расчёт до зимы.

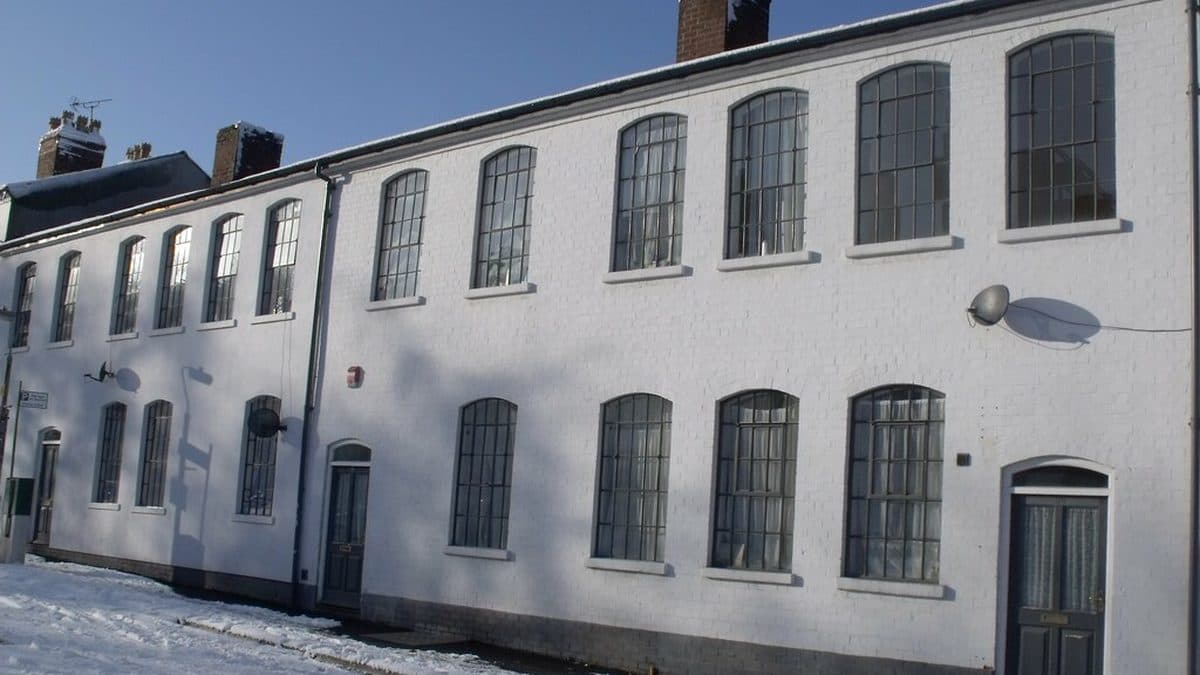

Фото: ell brown, Flickr, CC BY 2.0
