Чек-лист противовыбросового оборудования перед бурением и ремонтом скважины: что проверить

Проверка готовности противовыбросового оборудования — это не обход площадки глазами, а сверка фактического состояния с документами. Инспектор Ростехнадзора и внутренняя комиссия работают одинаково: смотрят схему обвязки, требуют акт опрессовки, спрашивают, когда последний раз проводилась учебная тревога, и просят показать журнал.

Ниже — проверяемый список по блокам. К каждому пункту указан документ, который его подтверждает. Пункт без документа считается невыполненным, каким бы исправным ни было железо.

Схема обвязки устья

• Схема обвязки устья согласована и утверждена в установленном порядке, соответствует категории скважины, ожидаемому пластовому давлению и наличию агрессивных компонентов. Документ: утверждённая схема обвязки.
• Фактически смонтированная схема совпадает с утверждённой: состав и порядок расположения превенторов, число и назначение линий, точки отбора давления. Расхождение «на месте оказалось удобнее» — самостоятельное нарушение.
• Паспортное рабочее давление каждого элемента стека, манифольда и колонной головки не ниже ожидаемого давления на устье. Документ: паспорта оборудования, расчёт в плане работ.
• Превенторная установка укомплектована плашками под все диаметры труб компоновки, включая глухие плашки и плашки под ведущую трубу, где это предусмотрено. Документ: акт комплектности, записи о смене плашек.
• Линии глушения и дросселирования выведены в безопасную зону, закреплены на якорях и опорах, не имеют резких перегибов и провисаний.
• Колонная головка опрессована, обсадная колонна испытана на герметичность, результаты оформлены. Документ: акты опрессовки колонны и колонной головки.

Испытания и техническое состояние

• Превенторная установка опрессована после монтажа на устье, результат оформлен по каждому элементу отдельно. Документ: акт опрессовки ПВО.
• Манифольд опрессован: линии глушения и дросселирования, задвижки, дроссели, обратные клапаны.
• Давление опрессовки не превышает паспортное рабочее давление оборудования и давление опрессовки обсадной колонны.
• Манометры, которыми фиксировалось давление, имеют действующую поверку. Документ: свидетельства о поверке, указанные в акте.
• Сроки очередных ревизий и испытаний не истекли; ревизии превенторов и задвижек выполнены в установленные регламентом сроки. Документ: графики и акты ревизии.
• Технические устройства с истекшим назначенным сроком службы имеют положительное заключение экспертизы промышленной безопасности, внесённое в реестр. Документ: заключение ЭПБ, сведения о регистрации.
• Дефекты, выявленные на предыдущих проверках, устранены, повторное испытание проведено. Документ: акт устранения, повторный акт опрессовки.

Управление превенторами

• Гидравлическая станция управления исправна, давление в аккумуляторных баллонах в норме, уровень рабочей жидкости достаточен.
• Основной пост управления расположен в предусмотренном месте, дублирующий пост вынесен за пределы опасной зоны и доступен без обхода устья.
• Закрытие и открытие каждого превентора проверено с основного и с дублирующего поста, время закрытия замерено и укладывается в норматив. Документ: запись в журнале проверки ПВО.
• Штурвалы ручного дублирующего привода плашечных превенторов установлены, штанги закреплены, ход свободный, число оборотов до полного закрытия замерено и вывешено на видном месте.
• Маховики и рукоятки маркированы направлением вращения и назначением; на посту управления есть схема с обозначением каждого органа.
• Площадки обслуживания постов управления освещены, свободны от посторонних предметов и имеют безопасный выход.

Внутрискважинная арматура и аварийный запас

• На буровой или на площадке ремонта в готовности шаровой кран в открытом положении, установленный в колонне труб, и запасной шаровой кран.
• Обратный клапан соответствующего типоразмера и переводники для его установки на любую трубу компоновки находятся на рабочей площадке, а не на складе.
• Специальный инструмент и ключи для быстрой установки арматуры укомплектованы и хранятся в обозначенном месте.
• Запас бурового раствора необходимой плотности и объёма создан; запас утяжелителя и химических реагентов рассчитан на глушение при максимально ожидаемом давлении. Документ: расчёт в плане работ, акт наличия запаса.
• Плотность, вязкость и водоотдача раствора соответствуют проекту; замеры ведутся с установленной периодичностью. Документ: журнал контроля параметров раствора.
• Приёмные ёмкости оборудованы средствами контроля уровня, доливочная ёмкость исправна, долив скважины при подъёме инструмента ведётся с контролем объёма.

Контроль, дегазация и сигнализация

• Датчики контроля уровня в ёмкостях, расхода на входе и выходе, давления в манифольде исправны и поверены.
• Система дегазации бурового раствора укомплектована и работоспособна; дегазатор опробован.
• Газоанализаторы и сигнализаторы довзрывоопасных концентраций установлены в предусмотренных точках, поверены, сигнализация проверена. Документ: свидетельства о поверке, акт проверки срабатывания.
• При работе со средой, содержащей сероводород, обеспечен контроль воздушной среды, персонал обеспечен средствами защиты органов дыхания, определены пути эвакуации с учётом розы ветров, установлены ветроуказатели.
• Аварийное освещение и резервное электропитание проверены.

Персонал и организационная готовность

• Члены вахты прошли обучение по контролю скважины и управлению скважиной при газонефтеводопроявлениях, документы действующие. Документ: удостоверения, протоколы проверки знаний.
• Руководители и специалисты аттестованы по соответствующим областям промышленной безопасности. Документ: сведения об аттестации.
• Учебная тревога по газонефтеводопроявлению проведена с каждой вахтой в установленный срок, время выполнения операций замерено. Документ: журнал учебных тревог с подписями участников.
• План мероприятий по локализации и ликвидации последствий аварий актуален, доведён до персонала, экземпляр находится на объекте.
• Обязанности каждого члена вахты при проявлении распределены и вывешены на рабочем месте; порядок подачи сигнала тревоги отработан.
• Вводный и целевой инструктажи перед началом работ проведены, наряд-допуск оформлен там, где он требуется. Документ: журналы инструктажей, наряд-допуск.
• Средства связи с диспетчерской и аварийно-спасательным формированием проверены; договор на обслуживание профессиональным аварийно-спасательным формированием действует. Документ: договор, акт проверки связи.

Что смотрят при проверке готовности к вскрытию продуктивного пласта

Это отдельный рубеж контроля, и требования к нему жёстче обычной текущей проверки. Комиссия, как правило, сверяет:

1. Наличие и полноту акта готовности к вскрытию продуктивного пласта, подписанного всеми предусмотренными лицами.
2. Соответствие фактической схемы обвязки утверждённой и результаты её опрессовки, проведённой непосредственно перед вскрытием.
3. Расчёт плотности раствора на вскрываемый интервал и фактическое наличие запаса раствора и утяжелителя в требуемом объёме.
4. Работоспособность превенторов с проверкой от обоих постов управления с замером времени закрытия.
5. Готовность внутрискважинной арматуры: шаровой кран, обратный клапан, инструмент для их установки.
6. Результаты последней учебной тревоги по каждой вахте, которая будет работать в интервале.
7. Исправность и поверку средств контроля: уровнемеров, расходомеров, газоанализаторов, системы дегазации.
8. Отсутствие неустранённых замечаний по предыдущим проверкам и предписаниям.

Типичная причина срыва — не железо, а документы: оборудование исправно, но заключение экспертизы по узлу с истекшим сроком службы ещё не готово, и комиссия не подписывает акт готовности. Простой буровой или бригады ремонта стоит дороже любой экспертизы. Сервис «Блиц-эксперт» НПИ «Недра» рассчитан ровно на такие ситуации: заявка оформляется онлайн, её сразу видят все эксперты с нужной областью аттестации, срок — от одного дня, цена берётся из тарифа института и видна до регистрации, оплата двумя частями по 50%, заключение приходит с электронной подписью.

Конкретные требования к составу и испытаниям противовыбросового оборудования установлены федеральными нормами и правилами в области промышленной безопасности для нефтяной и газовой промышленности. Действующую редакцию и разъяснения сверяйте на сайте Ростехнадзора и в справочно-правовых системах; общие обязанности эксплуатирующей организации установлены Федеральным законом № 116-ФЗ. НПИ «Недра» проводит экспертизу технических устройств нефтепромыслового назначения с неразрушающим контролем в собственной лаборатории и разрабатывает планы мероприятий по локализации и ликвидации последствий аварий.

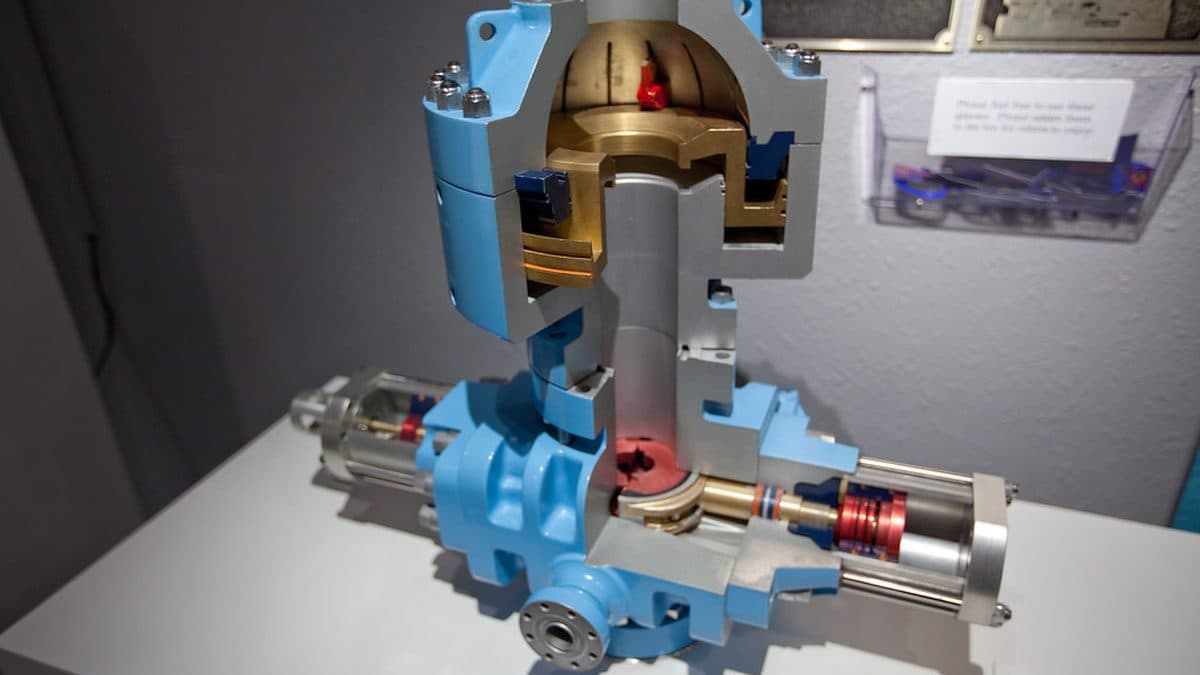

Фото: eschipul, Flickr, CC BY-SA 2.0
