Чек-лист весеннего осмотра накопителя перед паводком: что проверить на дамбе и водосбросе

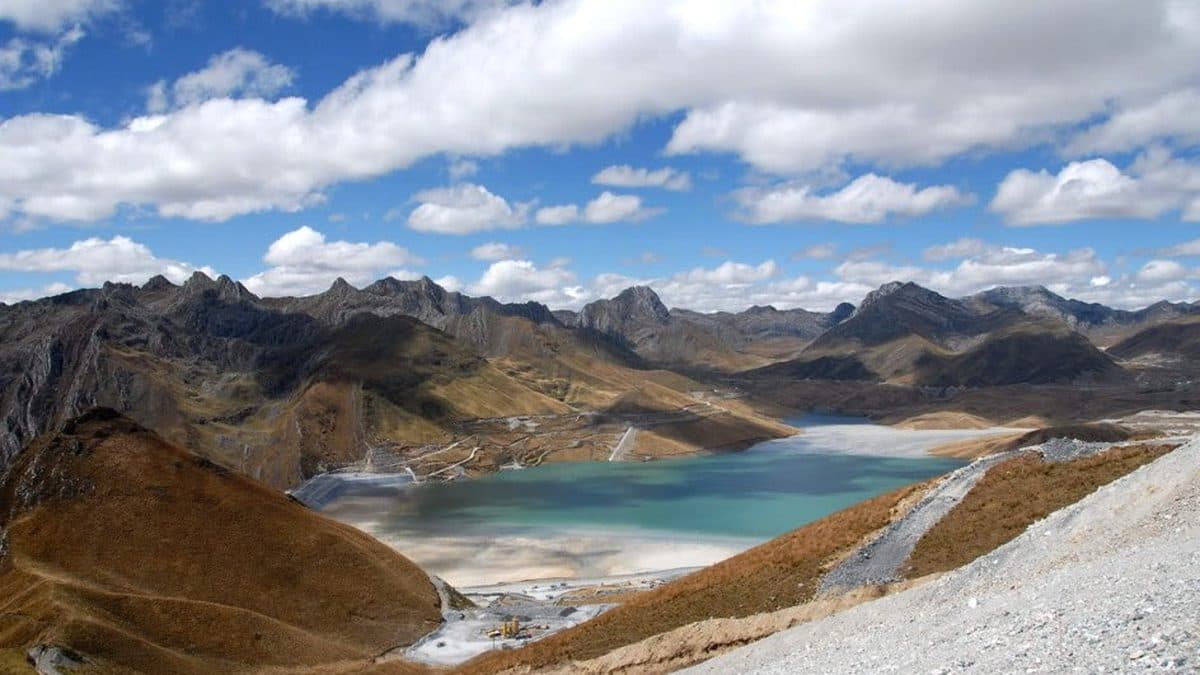

Весенний осмотр накопителя — единственная проверка в году, у которой есть жёсткий дедлайн, назначенный не надзором, а погодой. После начала снеготаяния часть дефектов уже не увидеть под водой, а часть работ не выполнить: технику на размокший откос не загнать. Ниже — рабочий чек-лист обхода хвостохранилища, шламонакопителя или золоотвала перед половодьем: что смотреть, что заносить в акт и по каким признакам останавливать обычный порядок и переходить к аварийным мероприятиям.

Чек-лист про осмотр, а не про методику пропуска паводка. Расчёт притока, сработка уровня и режим наполнения — отдельная задача, её решают до обхода, а обход показывает, готово ли сооружение эти решения выдержать.

Чем весенний осмотр отличается от текущих наблюдений

Натурные наблюдения на гидротехническом сооружении ведутся постоянно: пьезометры, марки, реперы, замеры расходов дренажа. Весенний осмотр — это не ещё один замер, а сплошной визуальный обход всего напорного фронта и всех сооружений с составлением акта и перечня мероприятий с исполнителями и сроками до начала паводка.

Юридическая рамка — требования к безопасности гидротехнических сооружений, надзор за которыми ведёт Ростехнадзор, критерии безопасности из декларации, местная инструкция по эксплуатации и проектные отметки. Конкретный состав и периодичность осмотров задаются вашей инструкцией по эксплуатации и проектом — актуальные редакции нормативных документов удобнее смотреть на официальном портале правовой информации, а не по конспектам прошлых лет.

Практическое правило: в акте должно быть видно, кто смотрел, что именно смотрел, какие количественные значения снял и с чем сравнил. Формулировка «состояние удовлетворительное» без цифр не защищает никого.

Отметки гребня и запас превышения над уровнем

Это первый и главный блок: всё остальное имеет смысл, только если воде некуда переливаться через гребень.

• Отметка гребня дамбы по контрольным точкам — сравнить с проектной и с прошлогодним замером, зафиксировать просадки в сантиметрах, а не словами.
• Фактический уровень воды в чаше на дату осмотра и расчётный запас превышения гребня над уровнем с учётом прогнозного наполнения.
• Наличие свободной ёмкости под приём талых вод: сколько кубометров есть до достижения предельного уровня по критериям безопасности.
• Отметки надводного пляжа на намывных сооружениях: ширина пляжа, положение уреза воды относительно упорной призмы.
• Состояние и читаемость водомерных постов, реек, марок и реперов — заваленный снегом или сбитый техникой пост превращает все дальнейшие замеры в оценку на глаз.

Немедленные действия нужны, если запас превышения меньше значения, заданного критериями безопасности, если урез воды подошёл к упорной призме ближе проектного, либо если просадка гребня выросла по сравнению с прошлым замером. Это не пункт «устранить в течение сезона», а основание срочно снижать уровень и уведомлять руководство и надзор.

Откосы, крепления и тело дамбы

Обход ведут пешком по всей длине сооружения, а не с борта машины по гребню. Значимые дефекты видны в основном снизу и сбоку.

• Промоины и размывы верхового и низового откосов, следы стока талой воды по откосу, разрушение водоотводных канав по берме.
• Трещины: продольные вдоль гребня, поперечные, с фиксацией длины, ширины раскрытия и наличия уступа по вертикали.
• Локальные оползания, сплывы, выпучивания низового откоса и подошвы — с привязкой к пикетам.
• Состояние креплений верхового откоса: смещение или разрушение плит, вымывание подготовки, повреждения каменной наброски, следы ледового воздействия.
• Просадки и деформации берм, состояние дорог по гребню и берме.
• Наличие древесно-кустарниковой растительности на откосах и норы землеройных животных — типовой источник сосредоточенной фильтрации.
• Состояние примыканий к берегам и к бетонным сооружениям — зона, где чаще всего начинается контактная фильтрация.

Немедленные действия: поперечная трещина с уступом, свежее оползание низового откоса, промоина, вскрывшая тело дамбы, повреждение крепления в зоне действующего уреза воды.

Фильтрация, дренаж и мутность стока

Фильтрация сама по себе нормальна и предусмотрена проектом. Опасны её изменения: рост расхода, смещение выхода вверх по откосу и, главное, появление в стоке твёрдых частиц.

• Расходы дренажных выпусков — замер, а не «течёт как обычно»; сопоставление с прошлым сезоном при сопоставимом уровне в чаше.
• Прозрачность и мутность дренажного стока, наличие взвеси, песка, вынос грунта у выходов.
• Новые выходы фильтрации на низовом откосе, заболачивание подошвы, мокрые пятна, зимой — наледи и парение.
• Показания пьезометров: положение депрессионной кривой относительно проектной и относительно критериев безопасности.
• Работоспособность дренажных коллекторов, смотровых колодцев, насосов откачки дренажных вод и их резерва, наличие питания.

Немедленные действия: помутнение дренажного стока и вынос частиц грунта, резкий рост расхода без роста уровня, подъём депрессионной кривой выше критериального значения. Мутный дренаж — признак суффозии, то есть развивающегося внутреннего разрушения тела или основания.

Водосбросные и водозаборные сооружения, затворы

Водосброс проверяется на способность пропустить расход, а не на внешний вид. Пропускная способность, ограниченная забитым решётчатым порогом, — самая частая причина неуправляемого подъёма уровня.

• Проходимость водосбросного тракта: лёд, снег, наносы, плавник, мусор на подходном канале, решётках и в трубах.
• Состояние бетонных конструкций: трещины, каверны, оголение арматуры, разрушение швов, состояние гасителей и рисбермы.
• Затворы: фактическое открытие и закрытие с проверкой хода, состояние уплотнений, направляющих, пазов, отсутствие примерзания.
• Подъёмные механизмы: исправность, смазка, наличие и проверенная работоспособность ручного привода и резервного питания.
• Колодцы шандорного типа и наращиваемые водозаборные колонны: комплектность шандор, состояние стыков, наличие на площадке запасных элементов.
• Трубопроводы отвода осветлённой воды, насосные станции оборотного водоснабжения, задвижки, работоспособность резервного насоса.

Немедленные действия: затвор не открывается или открывается не полностью, водосбросный тракт перекрыт льдом или наносами, отсутствует резервное питание подъёмного механизма.

Лёд, подъезды, аварийный запас и оповещение

Последний блок — про то, сможете ли вы вообще что-то сделать, когда начнётся.

• Ледовая обстановка в чаше: толщина льда, примерзание к креплению верхового откоса и к затворам, риск навала при подвижке, необходимость майн и утепления затворов.
• Снегозапас в чаше и на водосборе, состояние нагорных канав, отводящих поверхностный сток мимо накопителя.
• Проходимость подъездных дорог к гребню, к водосбросу и к дренажным выпускам в распутицу; наличие объездов.
• Аварийный запас материалов по описи: камень, песок, грунт, мешки, геотекстиль, шпунт, трубы — с проверкой, что запас в наличии на площадке, а не «в договоре с подрядчиком».
• Техника и её готовность: экскаватор, самосвалы, насосы, дизель-генератор, освещение для работ ночью; закреплённые машинисты и порядок вызова.
• Средства связи на удалённых точках и их проверка на месте.
• Схема оповещения: актуальность телефонов дежурных служб, ЕДДС, надзорных органов и населения в зоне возможного затопления; дата последней сверки.
• Знание персоналом критериев безопасности: какие значения означают переход к повышенному режиму наблюдений и кто принимает решение.

Что фиксируется в акте осмотра

Акт — это не формальность, а доказательство того, что предприятие действовало разумно. По каждому пункту чек-листа в акте должны быть: дата и состав комиссии, привязка дефекта к пикету или сооружению, количественная характеристика, сравнение с проектным или критериальным значением, вывод о влиянии на безопасность, мероприятие, исполнитель и срок. Дефекты разделяются на устраняемые до паводка и на находящиеся под усиленным наблюдением с указанием, кто и с какой периодичностью смотрит.

Отдельным разделом — итог: допускается ли сооружение к пропуску половодья, и при каких условиях. Если по результатам обхода выясняется, что уровень безопасности сооружения снизился, это повод не ждать планового срока, а инициировать внеочередное обследование и пересмотр декларации безопасности.

Когда осмотр вскрывает дефекты на технических устройствах — насосах, трубопроводах пульпопровода, подъёмных механизмах затворов, — и нужно быстро получить заключение экспертизы промышленной безопасности, не дожидаясь очереди, задачу закрывает сервис «Блиц-эксперт» НПИ «Недра»: экспертиза оформляется онлайн от одного дня, заявку сразу видят все эксперты с нужной областью аттестации, цена по тарифу института видна до регистрации, оплата двумя частями по 50%, а готовое заключение приходит подписанным ЭЦП вместе со счётом и актом в личном кабинете.

Чего чек-лист не заменяет

Обход фиксирует состояние на дату. Он не отвечает на вопрос, выдержит ли дамба расчётный паводок при выявленном подъёме депрессионной кривой, — это расчёт устойчивости и фильтрации. Он не заменяет преддекларационное обследование и не пересматривает критерии безопасности. И он не работает, если акт подписан комиссией, которая не поднималась на гребень.
