Дробильно-измельчительное отделение ЗИФ: мельницы, конвейеры и чек-лист документов для экспертизы

Отделение рудоподготовки — самая насыщенная оборудованием часть золотоизвлекательной фабрики и самый частый источник срыва графика пуска. Дробилки, грохоты, мельницы, питатели, десятки метров конвейеров, краны для перефутеровки, бункеры, течки, аспирация — на каждой позиции свой поставщик, свой монтажник и свой комплект бумаг. Когда приходит время комплексного опробования, выясняется, что паспорта есть не на всё, исполнительная документация лежит у подрядчика, который уже уехал, а часть оборудования пришла без данных о назначенном сроке службы.

Ниже — чек-лист по отделению: что должно быть по каждой группе оборудования и какие позиции проваливаются чаще всего. Проходить его нужно не в неделю приёмки, а на стадии комплектации, когда поставщика ещё можно заставить дослать документы.

Общие документы по отделению

Это то, что смотрят до того, как дойдут до конкретной машины:

• решение об отнесении объекта к опасному производственному объекту и сведения, внесённые в государственный реестр, — состав оборудования в реестре должен совпадать с фактическим;
• проектная документация с положительным заключением экспертизы и исполнительная документация по фактически выполненным решениям;
• технологический регламент отделения и технологические схемы с нумерацией оборудования, совпадающей с нумерацией на позициях и в журналах;
• положение о производственном контроле, приказы о назначении ответственных за исправное состояние и безопасную эксплуатацию по группам оборудования;
• протоколы аттестации руководителей и специалистов по требуемым областям, удостоверения и программы обучения рабочих;
• план мероприятий по локализации и ликвидации последствий аварий, договор обязательного страхования гражданской ответственности;
• графики планово-предупредительных ремонтов и осмотров с фамилиями исполнителей;
• перечень средств измерений с действующими свидетельствами о поверке.

Дробилки, грохоты и питатели

По каждой единице:

• паспорт изготовителя с заводским номером, годом выпуска и назначенным сроком службы либо ресурсом;
• руководство по эксплуатации на русском языке, сертификат или декларация соответствия техническому регламенту о безопасности машин и оборудования;
• акт монтажа и акт готовности фундамента, паспорт фундамента или протоколы на анкерные узлы;
• протоколы центровки, балансировки и обкатки вхолостую и под нагрузкой;
• акты проверки ограждений вращающихся и движущихся частей, блокировок ограждений;
• протоколы измерения уровней шума и вибрации на рабочих местах, результаты специальной оценки условий труда;
• инструкция по безопасному производству работ при ликвидации зависаний и заклиниваний, порядок наряда-допуска;
• журнал учёта наработки, ремонтов и замены футеровок и рабочих органов.

Мельницы

Мельница — самая тяжёлая позиция отделения по последствиям отказа и по объёму документов. Проверяйте:

• паспорт на барабан, приводную часть, редуктор и подшипниковые узлы, с указанием срока службы по каждому элементу;
• сертификаты на материал и сварные соединения корпуса, документы на футеровку и порядок её крепления;
• исполнительную документацию на фундамент и опорные конструкции, акт освидетельствования скрытых работ;
• протоколы центровки привода, проверки системы смазки и системы охлаждения, работы маслостанции и её аварийных защит;
• акты проверки тормозной системы и устройства проворота барабана — без них перефутеровку безопасно не выполнить;
• инструкцию и технологическую карту на перефутеровку с указанием применяемых механизмов, грузозахватных приспособлений и порядка допуска внутрь барабана как в замкнутое пространство;
• записи о фактических замерах износа футеровки и толщины стенок корпуса;
• заключение экспертизы промышленной безопасности, если истёк назначенный срок службы, выполнялся ремонт с изменением конструкции либо в документации нет данных о сроке эксплуатации.

Основания для проведения экспертизы установлены Федеральным законом № 116-ФЗ в действующей редакции — конкретные формулировки лучше сверять по справочно-правовой системе, а не по памяти подрядчика.

Конвейеры и транспортные узлы

Конвейер кажется простым устройством ровно до первого расследования несчастного случая. Комплект:

• паспорта на конвейер и на приводную станцию, руководство по эксплуатации, документы на ленту и на стыковку ленты с протоколами вулканизации;
• исполнительные схемы трасс, акты монтажа опорных конструкций и галерей, документы на строительные конструкции галерей и эстакад;
• акты проверки тросовых выключателей аварийной остановки по всей длине с обеих сторон, датчиков схода и пробуксовки ленты, датчиков забивки течек;
• протоколы проверки звуковой и световой предпусковой сигнализации с фактическим временем задержки пуска;
• акты на ограждения барабанов, роликов и натяжных устройств, на переходные мостики и проходы нормативной ширины;
• протоколы электроизмерений, документы на заземление и молниезащиту галерей;
• инструкция по очистке конвейера и порядок блокировки пуска на время работ, журнал выдачи и возврата блокировочных замков или бирок;
• записи осмотров трасс и течек с периодичностью, совпадающей с регламентом.

Краны для перефутеровки и подъёмные механизмы

• паспорта грузоподъёмных кранов и подъёмных сооружений, акты полного технического освидетельствования, записи о частичных освидетельствованиях;
• исполнительная документация на подкрановые пути, протоколы нивелировки и проверки геометрии путей, акты на тупиковые упоры и ограничители;
• документы на съёмные грузозахватные приспособления и тару, журнал их осмотра, бирки с датой испытаний;
• приказы о назначении специалиста, ответственного за осуществление производственного контроля при эксплуатации подъёмных сооружений, ответственного за содержание в работоспособном состоянии и ответственного за безопасное производство работ;
• протоколы аттестации и удостоверения крановщиков, стропальщиков и сигнальщиков;
• проекты производства работ кранами по зонам отделения и схемы строповки крупногабаритных узлов — футеровочных плит, барабанов, редукторов.

Бункеры, течки и аспирация

• проектные решения по бункерам с расчётом на заданные нагрузки, акты освидетельствования металлоконструкций и обследования строительных конструкций;
• устройства контроля уровня и средства борьбы со сводообразованием, документы на пневмообрушители или вибраторы;
• ограждения проёмов, решётки на приёмных бункерах, площадки обслуживания и стационарные лестницы с документами на ограждающие конструкции;
• регламент работ по ликвидации зависаний с прямым запретом спуска в бункер вне наряда-допуска и вне утверждённой схемы страховки;
• паспорта аспирационных установок, фильтров и вентиляторов, акты пусконаладки и протоколы замеров скоростей в местных отсосах и запылённости рабочей зоны;
• схема пылеудаления, порядок обращения с уловленной пылью, документы на пылеподавление в узлах перегрузки;
• протоколы проверки блокировки, не допускающей работу технологического оборудования при остановленной аспирации.

Что чаще всего отсутствует на новых объектах

Список повторяется почти буквально от площадки к площадке:

1. Нет данных о назначенном сроке службы в паспорте — особенно на импортном и на бывшем в употреблении оборудовании. Позиция автоматически идёт на экспертизу.
2. Руководство по эксплуатации без перевода на русский язык. Формально это отсутствие руководства.
3. Исполнительная документация осталась у монтажной организации. Пока подрядчик на площадке, документы отдают охотно; после закрытия договора сбор занимает недели.
4. Нет протоколов проверки защит и блокировок — тросовые выключатели, датчики схода ленты, блокировки ограждений проверены «по факту», но не оформлены.
5. Расхождение состава оборудования с тем, что заявлено в реестре ОПО и в проекте: замены по ходу стройки не отражены.
6. Подкрановые пути без исполнительной геодезии и без документов на упоры.
7. Аспирация принята без замеров — есть акт пусконаладки, нет протоколов эффективности отсосов.
8. Персонал аттестован не по тем областям либо аттестация оформлена позже даты фактического начала работ.

Каждый пункт этого списка сам по себе мелкий. Собранные вместе, они дают одно и то же: пуск сдвигается, оборудование стоит, а расходы идут.

Как не потерять недели на экспертизе

Если по итогам проверки комплекта выяснилось, что на несколько позиций нужна экспертиза промышленной безопасности, критичным становится срок. НПИ «Недра» сделало для этого сервис «Блиц-эксперт»: экспертиза оформляется онлайн, срок — от одного дня, заявку сразу видят все эксперты, аттестованные по нужной области, и первый свободный берёт её в работу, цена по тарифу института видна до регистрации, оплата двумя частями по 50%, а рекомендации и исправленная документация ходят внутри заявки без ограничения по числу раундов. Заключение приходит с электронной подписью, счёт и акт — в личном кабинете.

Порядок проведения контрольно-надзорных мероприятий и действующие нормативные акты публикуются на сайте Ростехнадзора. Ответственность за нарушение требований промышленной безопасности предусмотрена статьёй 9.1 КоАП РФ, вплоть до административного приостановления деятельности — для фабрики в стадии пуска это прямая остановка графика.

НПИ «Недра» закрывает отделение рудоподготовки целиком: экспертиза технических устройств, зданий и сооружений с техническим диагностированием в собственной лаборатории неразрушающего контроля, обследование строительных конструкций галерей и бункеров, регистрация ОПО, разработка ПМЛА, обучение и аттестация персонала. Пройдите этот чек-лист по своему отделению — и станет видно, сколько позиций реально готово к приёмке, а не числится готовыми.

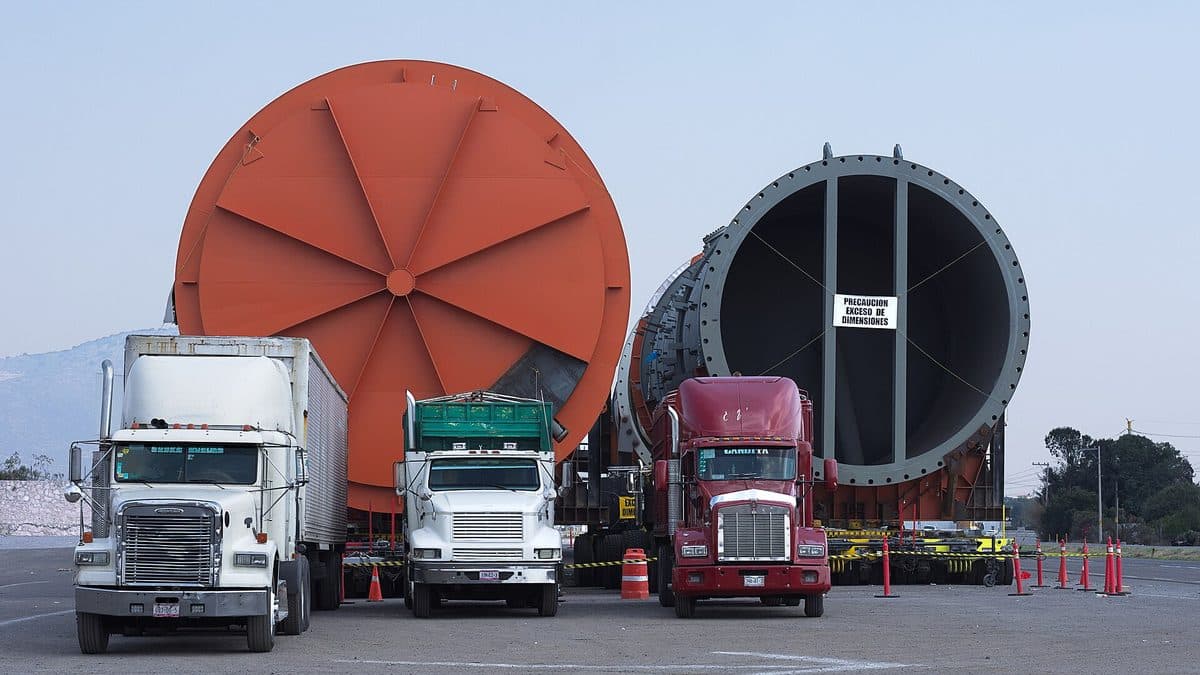

Фото: Nick Bonzey from Juneau, AK, Wikimedia Commons, CC BY-SA 2.0
