ЭПБ технических устройств аммиачной холодильной установки: компрессоры, конденсаторы, испарители

Экспертиза промышленной безопасности назначается не на «холодильную установку», а на конкретное техническое устройство с заводским номером, годом выпуска и паспортом. Пока на предприятии нет поимённого перечня такого оборудования, любой разговор о сроках и стоимости экспертизы упирается в пустоту: непонятно, сколько объектов обследовать, какие области аттестации нужны эксперту и когда истекают сроки.

Разбираем, как этот перечень собирается на пищевом производстве и как он стыкуется с остальными объектами площадки.

Основания: когда устройство обязано пройти экспертизу

Случаи, в которых техническое устройство подлежит экспертизе промышленной безопасности, установлены статьёй 7 Федерального закона № 116-ФЗ. На практике для аммиачного хозяйства пищевого завода срабатывают четыре из них:

• истёк срок службы, назначенный изготовителем в паспорте, либо превышено количество циклов нагрузки;
• на устройство не распространяется действие технических регламентов, а оценка соответствия при вводе в эксплуатацию не проводилась;
• проведены работы по восстановлению ресурса после аварии или инцидента, в результате которых изменены конструктивные решения;
• отсутствуют документы, подтверждающие срок службы, — ситуация типичная для аппаратов советского выпуска, паспорта которых утрачены при смене собственника.

Порядок проведения самой экспертизы задан федеральными нормами и правилами «Правила проведения экспертизы промышленной безопасности». Актуальную редакцию удобно смотреть на официальном портале правовой информации — приказы Ростехнадзора периодически переиздаются, и ссылаться на редакцию пятилетней давности нельзя.

С чего собирается перечень

Последовательность, которая экономит недели переписки с экспертной организацией:

• берём свидетельство о регистрации ОПО и сведения, характеризующие объект, — это официальные границы объекта;
• поднимаем паспорта оборудования и выписываем из каждого тип, заводской номер, год изготовления, назначенный срок службы и дату последнего технического освидетельствования;
• сверяем список с технологической схемой холодоснабжения и с актами последних ремонтов — в схеме часто обнаруживаются аппараты, которых нет в паспортном учёте;
• обходим площадку и сверяем таблички на аппаратах с бумагами: перебитые номера и «временно установленный» ресивер без документов находятся именно так.

Результат — таблица, где по каждой единице видно основание для экспертизы и предельная дата. Дальше с ней можно планировать бюджет и очерёдность.

Группы оборудования холодильной установки в перечне

Чтобы перечень читался, оборудование удобно разложить по группам — внутри группы совпадают и область аттестации эксперта, и состав технического диагностирования.

Сосуды, работающие под давлением. Ресиверы линейные, дренажные, циркуляционные и защитные, маслоотделители и маслосборники, промежуточные сосуды, отделители жидкости. Самая многочисленная группа. По ней эксперт работает с паспортом, результатами неразрушающего контроля основного металла и сварных швов, замерами фактических толщин стенок и расчётом остаточного ресурса.

Теплообменные аппараты. Конденсаторы испарительные, кожухотрубные и воздушного охлаждения, испарители, воздухоохладители камер и туннелей заморозки. Здесь к контролю металла добавляется состояние трубных пучков и оребрения, а также узлов крепления.

Компрессорные агрегаты. Винтовые и поршневые компрессоры вместе с рамами, ресиверами-маслоотделителями в составе агрегата и системами смазки.

Трубопроводы. Аммиачные трубопроводы жидкой и паровой фазы, включая межцеховые эстакадные участки. Для перечня их разбивают на участки по технологическим контурам — обследовать трубопровод «целиком» невозможно, нужны границы.

Предохранительные и запорные устройства. Клапаны, быстродействующая арматура, элементы системы аварийного выпуска. Чаще всего они входят в экспертизу защищаемого аппарата, а не проходят её самостоятельно, но их состояние и документы по ним нужны в полном объёме.

Что в перечень технических устройств не входит

Три вещи, которые регулярно смешивают в одну заявку и из-за этого теряют время:

• Здания и сооружения. Строительные конструкции машинного и аппаратного отделений, эстакады, фундаменты под компрессоры — это отдельный вид экспертизы со своей областью аттестации, своими обследованиями и своим отчётом. Здание холодильника обследуется отдельно от аппаратов, которые в нём стоят.
• Документация. Проектная документация на техническое перевооружение, консервацию или ликвидацию — самостоятельный объект экспертизы.
• Приборы и автоматика. Манометры, датчики загазованности, сигнализация, элементы блокировок самостоятельными техническими устройствами в экспертизе не выступают, но их поверка, работоспособность и документы проверяются как часть оценки аппарата и системы.

Как свести перечень по всей площадке

На пищевом предприятии холодильная установка — только один из объектов. Полный график экспертиз на год собирается из четырёх перечней:

• технические устройства аммиачно-холодильной установки;
• оборудование котельной и сети газопотребления — котлы, экономайзеры, деаэраторы, газопроводы, пункты редуцирования;
• сосуды под давлением вне холода — автоклавы стерилизации, аппараты с паровой рубашкой, ресиверы воздушных компрессорных;
• подъёмные сооружения цехов разделки, складов и отгрузки.

Практический смысл общего графика в том, что обследования требуют остановки оборудования, а окна для остановки на пищевом производстве определяются не службой главного инженера, а планом санитарной обработки и графиком отгрузок. Когда перечни сведены, работы разных экспертов можно поставить в одно технологическое окно вместо трёх разных.

Что приложить к перечню при заявке на экспертизу

Перечень сам по себе экспертную организацию не запускает. К каждой позиции понадобится комплект, и собирать его лучше одновременно со списком:

• паспорт устройства с отметками о технических освидетельствованиях;
• руководство или инструкция по эксплуатации;
• исполнительная документация на монтаж, ремонты и замены участков, включая сертификаты на материалы и документы о квалификации сварщиков;
• технологическая схема с обозначением аппарата и его границ;
• предыдущие заключения экспертизы и сведения об их внесении в реестр;
• сведения о режимах работы, рабочих параметрах и фактической наработке.

Позиции, по которым комплект неполный, отмечайте в перечне сразу отдельной пометкой. Это не мелочь: именно неукомплектованные единицы задают реальный срок проекта, потому что восстановление утраченного паспорта или оформление акта на давно выполненный ремонт занимает больше времени, чем само обследование.

Периодичность и сроки, которые срываются чаще всего

Единой «периодичности ЭПБ раз в N лет» законом не установлено — отсчёт идёт от назначенного срока службы конкретного устройства и от срока, на который продлена безопасная эксплуатация по предыдущему заключению. Именно поэтому перечень с датами важнее любых общих правил.

И отдельный пункт, о который спотыкаются регулярно: заключение начинает действовать не в день подписания экспертом, а после внесения в реестр заключений экспертизы промышленной безопасности. На эту процедуру нужно закладывать отдельное время. Требования и разъяснения публикуются на сайте Ростехнадзора.

Когда срок уже поджимает, помогает сервис «Блиц-эксперт» НПИ «Недра»: заявку на экспертизу видят сразу все эксперты, аттестованные по нужной области, и первый свободный берёт её в работу — не приходится неделю ждать счёт и выяснять, есть ли у организации специалист по химически опасным объектам. Цена берётся из тарифа института и видна до регистрации, замечания и исправленные документы ходят внутри заявки без ограничения по числу раундов, заключение приходит подписанным электронной подписью, срок — от одного дня.

Соберите перечень до того, как начнёте обзванивать экспертные организации. С таблицей на руках разговор идёт о сроках и графике, без неё — о том, что вообще нужно обследовать.

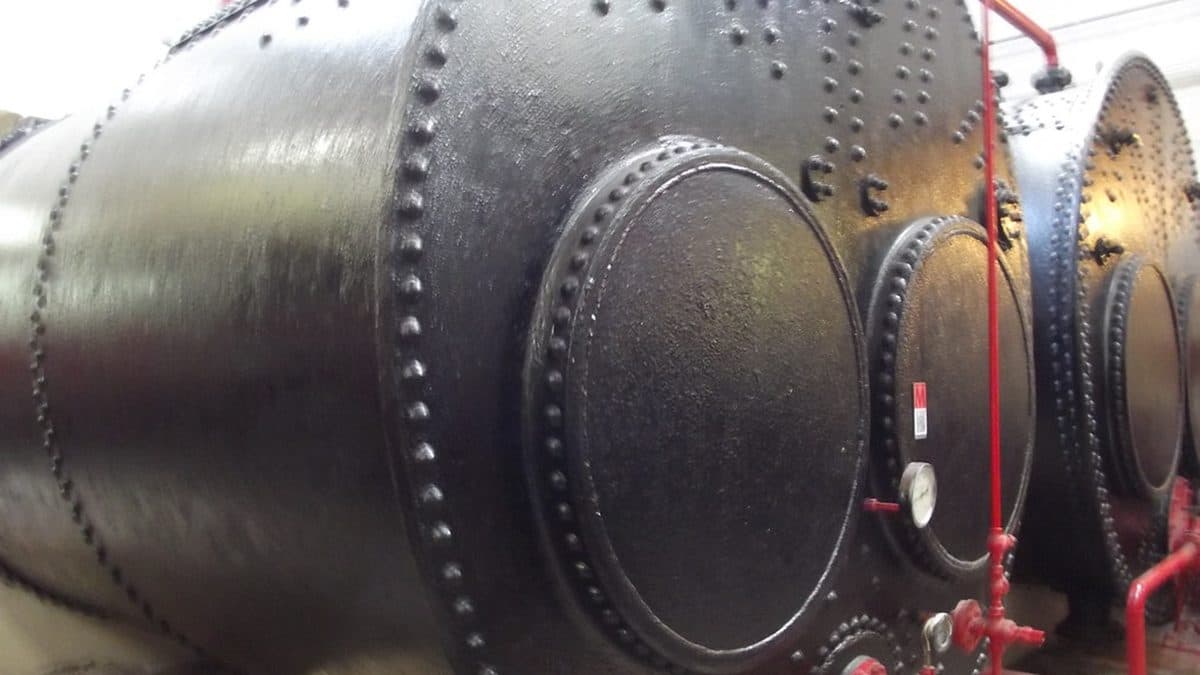

Фото: jblevine2004, Flickr, CC BY-SA 2.0
