Нужна ли ЭПБ технологическому трубопроводу и чем он отличается от магистрального?

Да, нужна — но не по графику и не «раз в пять лет», а по основаниям статьи 7 Федерального закона № 116-ФЗ: по истечении назначенного срока службы, при отсутствии данных о сроке службы и фактической эксплуатации свыше 20 лет, после изменения конструкции или замены материала несущих элементов, после восстановительного ремонта в связи с аварией. От магистрального же технологический трубопровод отличается не диаметром и не средой, а назначением — он работает в пределах опасного производственного объекта, а не транспортирует продукт от мест добычи или производства к потребителям.

Разница звучит абстрактно ровно до момента, когда предприятие выбирает, по каким правилам обслуживать свою эстакаду. Дальше цена ошибки становится очень конкретной.

По каким правилам живёт каждый вид трубопровода?

Три режима, три разных документа, и пересечений между ними почти нет. Технологические трубопроводы — ФНП «Правила безопасной эксплуатации технологических трубопроводов», утверждённые приказом Ростехнадзора от 21.12.2021 № 444. Магистральные — ФНП «Правила безопасности для опасных производственных объектов магистральных трубопроводов» по приказу от 11.12.2020 № 517. Трубопроводы пара и горячей воды — ФНП по приказу от 15.12.2020 № 536, вместе с остальным оборудованием под избыточным давлением.

Вид трубопровода	Документ	Срок действия	Что регулирует
Технологический	Приказ Ростехнадзора от 21.12.2021 № 444	с 1 сентября 2022 по 1 сентября 2028	Эксплуатация трубопроводов в пределах ОПО: категории, ревизия, ремонт, испытания
Магистральный	Приказ Ростехнадзора от 11.12.2020 № 517	с 1 января 2021 по 1 сентября 2032	ОПО магистральных трубопроводов и аммиакопроводов: линейная часть, перекачивающие и компрессорные станции
Пара и горячей воды	Приказ Ростехнадзора от 15.12.2020 № 536	с 1 января 2021 по 1 января 2027	Оборудование под избыточным давлением: пар свыше 0,07 МПа, вода горячее 115 градусов

Приказ № 444 официально опубликован после регистрации в Минюсте 1 июня 2022 года, приказ № 517 — в декабре 2020 года. Обратите внимание на сроки действия: у ФНП № 536 горизонт ближайший, до января 2027 года, и внутренние документы со ссылками на него стоит готовить к обновлению.

Отдельно отметим четвёртый режим, о котором часто забывают: промысловые трубопроводы нефтегазодобычи обслуживаются по правилам безопасности в нефтяной и газовой промышленности, а не по ФНП № 444 и не по ФНП № 517.

Чем технологический трубопровод отличается от магистрального?

Ключевой признак — функция и границы объекта. Технологический трубопровод обеспечивает ведение технологического процесса внутри опасного производственного объекта: соединяет аппараты, установки, резервуарные парки, насосные и сливоналивные эстакады одного предприятия. Магистральный трубопровод — это самостоятельный опасный производственный объект, назначение которого транспортировать продукт от места добычи или производства до потребителей или до перевалки, с линейной частью, охранными зонами и своей инфраструктурой.

Отсюда расходится всё остальное. У магистрального трубопровода — линейная часть протяжённостью в десятки и сотни километров, электрохимическая защита, внутритрубная диагностика, патрулирование трассы, охранные зоны с ограничением хозяйственной деятельности, перекачивающие и компрессорные станции. У технологического — категория по свойствам среды и параметрам, ревизия силами эксплуатирующей организации, наружный осмотр, толщинометрия, контроль арматуры и опор в пределах площадки.

Проверочный вопрос для спорного случая звучит так: трубопровод обслуживает технологический процесс конкретного производства или перемещает продукт между разными объектами как самостоятельная транспортная система? Ответ на него и определяет режим.

Как определяется категория технологического трубопровода?

Категория задаётся двумя вещами: свойствами транспортируемой среды и рабочими параметрами — давлением и температурой. Среды разделены на группы по опасности: вещества с токсичным действием, взрывопожароопасные газы и жидкости, а также трудногорючие и негорючие среды. Внутри групп трубопроводы распределяются по категориям, и чем опаснее среда и жёстче параметры, тем выше категория.

От категории напрямую зависит объём требований к эксплуатации:

• Объём неразрушающего контроля сварных соединений — доля стыков, подлежащих проверке, и применяемые методы.
• Периодичность ревизии — для трубопроводов с агрессивными средами и высокой скоростью коррозии сроки сокращаются.
• Требования к арматуре, материалам и прокладкам, к способу прокладки и защите от коррозии.
• Порядок испытаний на прочность и плотность после ремонта и перед пуском.
• Глубина документирования: паспорта, схемы, журналы, расчёты на прочность и самокомпенсацию.

Важный практический момент: если параметры среды попадают в разные категории, трубопровод относят к более высокой. Занижение категории «по среднему значению» — одно из самых частых замечаний при проверке технической документации.

Что такое ревизия трубопровода и заменяет ли она экспертизу?

Ревизия — это периодический контроль фактического состояния трубопровода в процессе эксплуатации, который организует сама эксплуатирующая организация по утверждённому графику. Экспертиза промышленной безопасности — отдельная процедура, которую проводит независимая экспертная организация с лицензией Ростехнадзора, и её результат вносится в реестр заключений. Ревизия экспертизу не заменяет и наоборот.

В типовой объём ревизии входят наружный осмотр трассы и опор, ультразвуковая толщинометрия на участках, выбранных по расчёту и по опыту повреждаемости, выборочный контроль сварных соединений, проверка состояния арматуры, компенсаторов, фланцевых соединений, изоляции и заземления, а также испытания на прочность и плотность. Периодичность устанавливается с учётом категории трубопровода, свойств среды и фактической скорости коррозии по данным предыдущих замеров.

Результаты ревизии — это фундамент, на котором потом строится экспертиза. Если толщинометрия велась годами и есть ряд замеров по одним и тем же точкам, эксперт видит реальную скорость коррозии и может обоснованно рассчитать остаточный ресурс. Если замеры разовые и точки каждый раз новые — расчёт получится консервативным, а срок дальнейшей эксплуатации коротким.

Когда технологическому трубопроводу назначают ЭПБ?

Основания одни и те же для любого технического устройства на ОПО и перечислены в статье 7 116-ФЗ. Экспертиза проводится до начала применения, если техническим регламентом не установлена иная форма оценки соответствия; по истечении срока службы, назначенного изготовителем, или при превышении числа циклов нагрузки; при отсутствии данных о сроке службы в документации, если фактический срок эксплуатации превысил 20 лет; после работ, связанных с изменением конструкции или заменой материала несущих элементов, а также после восстановительного ремонта в связи с аварией или инцидентом.

Порядок проведения установлен ФНП по приказу Ростехнадзора № 420 с изменениями приказом № 29: эксперт обязан лично осмотреть объект экспертизы, на внесение заключения в реестр отводится 90 дней, экспертиза документации, разработанной самой экспертной организацией, запрещена. С 1 сентября 2026 года заключения ЭПБ и декларации промышленной безопасности подаются в Ростехнадзор только в электронном виде — по Федеральному закону № 304-ФЗ.

Для трубопроводов старых производств решающим почти всегда становится третий пункт: назначенного ресурса в документации нет, а система работает с 1980-х. Формально это означает, что эксплуатация без действующего заключения ЭПБ не допускается — независимо от того, насколько хорошо ведётся ревизия.

Чем оборачивается ошибка в идентификации трубопровода?

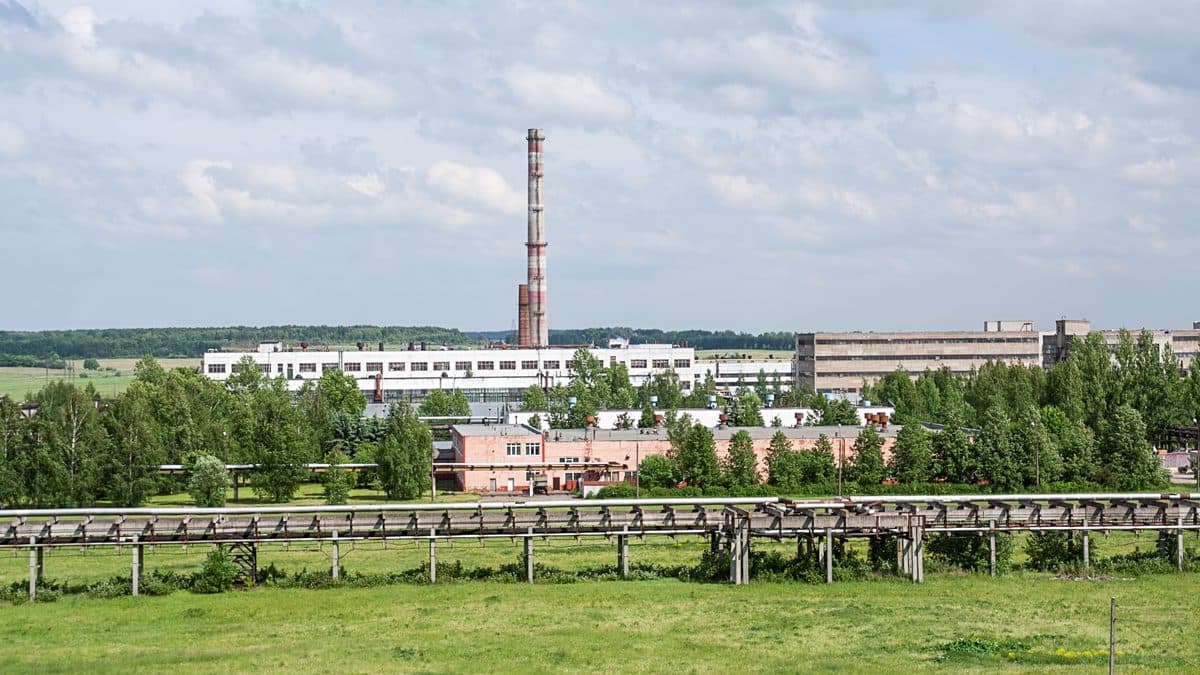

Самый частый случай выглядит так: межцеховая эстакада, по которой нефтепродукт идёт от резервуарного парка к установке в пределах одной площадки, заносится в документацию как магистральный трубопровод. Дальше предприятие начинает жить по чужим правилам: пытается организовать охранную зону, планирует внутритрубную диагностику, пишет регламенты по линейной части — и тратит деньги на процедуры, которые к этому объекту вообще не относятся.

Бывает и обратная ошибка, и она опаснее. Участок, который по назначению относится к магистральному транспорту, обслуживают как обычный технологический трубопровод: без патрулирования трассы, без контроля охранной зоны, без положенного объёма диагностики. Здесь речь уже не о лишних затратах, а о невыполненных требованиях промышленной безопасности, которые вскроются либо при проверке, либо при инциденте.

Третий сценарий — смешение с трубопроводами пара и горячей воды. Паропровод внутри технологической установки иногда пытаются вести по ФНП № 444, хотя он относится к оборудованию под избыточным давлением по ФНП № 536 со своей категорией, учётом в органах Ростехнадзора и своими сроками освидетельствований. Результат — неучтённое оборудование и вопрос от инспектора, на который нет ответа.

С чего начать идентификацию и подготовку к экспертизе?

Начните не с экспертизы, а с перечня. Составьте реестр всех трубопроводов предприятия и по каждому зафиксируйте: назначение и границы, транспортируемую среду и её свойства, рабочие давление и температуру, диаметр и протяжённость, год монтажа, марку стали, назначенный ресурс из документации, дату и результаты последней ревизии. Уже на этом этапе станет видно, какой режим применяется к каждой позиции и где документация расходится с реальностью.

Дальше готовьте пакет для эксперта: паспорта трубопроводов, исполнительные схемы с нумерацией участков, сварных стыков и арматуры, сертификаты на трубы и сварочные материалы, журналы сварочных работ и ремонтов, акты ревизий и результаты толщинометрии за прошлые годы, проектную документацию с расчётами, а также свидетельство о регистрации ОПО и сведения, характеризующие объект. Учитывайте, что часть контроля выполняется только на остановленном и освобождённом от продукта трубопроводе, — планируйте обследование вместе с остановочным ремонтом, а не отдельно.

НПИ «Недра» проводит идентификацию объектов и трубопроводов, экспертизу промышленной безопасности технологических трубопроводов, трубопроводов пара и горячей воды, сосудов, котлов, зданий и сооружений с полным комплексом неразрушающего контроля в собственной научно-испытательной лаборатории, восстанавливает данные по утраченным паспортам, разрабатывает документацию на техперевооружение, консервацию и ликвидацию ОПО, а также обучает и аттестует персонал по промышленной безопасности. Институт находится в Новосибирске и выезжает на объекты по всей Сибири и стране. Опишите свою схему в форме заявки ниже — среду, параметры, протяжённость и год монтажа, — и инженер скажет, по какому режиму должен обслуживаться ваш трубопровод и что подлежит экспертизе в первую очередь.
