Экспертиза промышленной безопасности в Омской области: элеваторы, ГРС и аммиачные холодильники

Нефтепереработка областного центра закрывает в Омской области первые строчки любого разговора о промышленной безопасности, но по числу поднадзорных объектов основная масса лежит за городской чертой. Это аграрный пояс юга и центра области: элеваторы и хлебоприёмные предприятия, мясокомбинаты и молочные заводы с аммиачно-холодильными установками, районные сети газораспределения и газораспределительные станции, нефтебазы и АЗС вдоль трассы на Тюмень.

Общая черта у всех этих объектов одна и неприятная: остановить их под обследование можно не когда удобно экспертной организации, а в конкретный короткий промежуток года. И промежутки эти у зернового комплекса, у аммиачного холода и у газовой сети разные — единым выездом все три типа объектов не закрыть.

Элеваторы и хлебоприёмные предприятия: что идёт на экспертизу

Зерновой объект попадает под надзор по признаку образования взрывоопасных пылевоздушных смесей. Это значит, что под экспертизу идёт не одно устройство, а весь технологический тракт и сооружения, в которых он размещён.

• Силосные корпуса, рабочие башни, галереи и приёмные устройства. Обследуются как здания и сооружения: состояние железобетонных и металлических силосов, стенок и днищ, узлов опирания, перекрытий, конвейерных галерей, надсилосных и подсилосных этажей.
• Нории и конвейерное оборудование. Кожухи и башмаки норий, ленты и ковши, тяговые органы, натяжные устройства, реле контроля скорости и подпора, датчики схода ленты, самотёчное оборудование, шлюзовые затворы.
• Зерносушилки. Сушильные шахты, топочные блоки и теплогенераторы, топливное хозяйство сушилки, газовое оборудование, системы автоматики безопасности и контроля пламени.
• Аспирация и взрывозащита. Аспирационные сети, фильтры и циклоны, взрыворазрядные устройства и их пропускная способность, огнепреграждающие элементы.
• Вспомогательное оборудование площадки. Подъёмные сооружения, котельная предприятия с сосудами под давлением и газопотреблением, компрессорное хозяйство.

Класс опасности объекта и сам факт его отнесения к опасным производственным объектам определяются по признакам и количественным критериям, установленным приложениями к Федеральному закону № 116-ФЗ «О промышленной безопасности опасных производственных объектов». Подставлять сюда цифры по памяти не стоит — берите действующую редакцию и считайте по своему фактическому составу оборудования и обращающихся веществ.

Практическая особенность элеватора в том, что содержательное обследование силосной банки, нории или самотёка возможно только при освобождённом и зачищенном оборудовании. Пока в силосе лежит зерно, а нория в работе, эксперт видит документацию и наружные поверхности — и всё.

Аммиачно-холодильные установки мясокомбинатов и молокозаводов

Здесь признак опасности другой — обращение аммиака. Под экспертизу идут компрессорные агрегаты и их обвязка, линейные, дренажные и циркуляционные ресиверы, маслоотделители и маслосборники, конденсаторы, испарительные системы и воздухоохладители, аммиачные трубопроводы, запорная и предохранительная арматура, а также здания машинного и аппаратного отделений как сооружения со своей категорией помещений и системой аварийной вентиляции.

Количество аммиака в системе определяет класс опасности объекта и, соответственно, набор обязательных документов: от плана мероприятий по локализации и ликвидации последствий аварий до обоснования безопасности, если применяются отступления от норм. Порядок отнесения — тот же 116-ФЗ, считать нужно по фактической заправке системы, а не по паспортной цифре десятилетней давности.

Организационная сложность аммиачного холода в том, что систему нельзя обследовать «наполовину». Внутренний осмотр сосуда, замер толщин в характерных зонах, проверка состояния арматуры требуют освобождения контура от хладагента. Эвакуация аммиака, продувка, последующая зарядка системы — это отдельная дорогая операция со своими сроками, и её нельзя провести в разгар сезона, когда камеры загружены.

Газораспределение, нефтебазы и АЗС

Третий пласт — линейные и топливные объекты. По сетям газораспределения и газопотребления под экспертизу идут подземные и надземные газопроводы, газорегуляторные пункты и шкафные установки, узлы редуцирования, фильтры, подогреватели газа, узлы одоризации, а также газоиспользующее оборудование котельных: котлы, горелочные устройства, системы автоматики безопасности, дымовые трубы как сооружения.

По нефтебазам и АЗС — вертикальные стальные резервуары и их обвалование, железнодорожные сливные эстакады, насосные и технологические трубопроводы, приёмо-раздаточные устройства, дыхательная и предохранительная арматура, подземные резервуары автозаправочных станций, топливораздаточные колонки.

Особенность этой группы — рассредоточенность: районная газовая служба или сеть АЗС по трассе стоят на расстоянии десятков километров друг от друга, и основная экономия достигается здесь не глубиной работ, а маршрутизацией выезда.

Три окна, которые не совпадают

Это ключевой момент для омского планировщика. Условно год делится так.

• Зерновой комплекс. Работать с освобождённым оборудованием реально после того, как закончилась уборочная кампания и приёмка нового урожая, а зерно отгружено, — то есть в межуборочный период. Окно жёстко закрывается к началу приёмки: с первой машиной нового урожая элеватор становится недоступен до следующего межсезонья.
• Аммиачный холод. Освободить камеры и контур на мясокомбинате или молочном заводе можно только в спад загрузки — между зимним пиком переработки и осенним сезоном заготовки. Конкретный месяц у каждого предприятия свой и зависит от продуктовой линейки, но с зерновым окном он, как правило, не совпадает.
• Газовая сеть и котельные. Здесь окно определяет отопительный сезон: работы с отключением газопотребляющего оборудования и котлов планируются на летний межотопительный период. И это третий, отдельный отрезок года.

Вывод простой и неудобный: агропромышленный холдинг, у которого в одном юрлице и элеватор, и холодильник, и котельная, обязан вести не один график экспертиз, а три. Попытка свести их в один выезд обычно заканчивается тем, что часть оборудования оказывается недоступна для обследования, а часть заключений уезжает за срок.

Из чего складываются срок и цена выезда

Разложим стоимость на составляющие — так видно, на что вы реально влияете.

• Объём технического диагностирования. Число объектов контроля, применяемые методы неразрушающего контроля, необходимость вскрытия изоляции, расчёты остаточного ресурса и прочности. Это ядро сметы.
• Транспортное плечо. Расстояние от Омска до района, число точек в маршруте, состояние подъездов. Один выезд на четыре площадки почти всегда дешевле четырёх выездов на одну.
• Время на площадке. Сколько дней бригада работает и ждёт подготовки объекта. Простой из-за незачищенного силоса или незаправленного контура оплачивается так же, как работа.
• Допуск и организация работ. Инструктажи, наряды-допуски на газоопасные и огневые работы, работа в замкнутом пространстве силоса и ресивера, средства защиты, страхующие, вентиляция, освещение.
• Подготовка объекта силами заказчика. Освобождение и зачистка силоса, эвакуация аммиака и продувка, опорожнение резервуара и дегазация, снятие изоляции в точках контроля, леса и подмости.
• Камеральная часть. Анализ документации, оформление заключения, внесение его в реестр Ростехнадзора. Доступа к объекту не требует и на календарь влияет отдельно.

Срок чаще всего срывает не эксперт, а неподготовленный объект и неполный комплект исходных данных. Паспорта, проектная и исполнительная документация, сведения о ремонтах, реконструкциях и заменах узлов, режимные параметры, результаты прошлых обследований — всё это нужно собрать до выезда, а не искать в архиве, пока бригада стоит на площадке.

Когда сложная натурная часть не нужна, а заключение требуется быстро, у НПИ «Недра» работает сервис «Блиц-эксперт»: экспертиза промышленной безопасности оформляется онлайн, срок — от одного дня, заявку сразу видят все эксперты, аттестованные по нужной области, и первый свободный берёт её в работу. Цена берётся из тарифа института и видна до регистрации, оплата идёт двумя частями по 50 процентов — аванс и остаток после готовности заключения. Рекомендации эксперта и исправленная документация ходят внутри заявки, число раундов не ограничено, заключение приходит с электронной подписью, счёт и акт лежат в личном кабинете. Для области, где пропущенное технологическое окно стоит целого года, это реальная экономия календаря.

Кому подведомственен объект

Территориальная подведомственность определяется местом фактического нахождения опасного производственного объекта, а не адресом регистрации организации. Управляющая компания с офисом в Омске и элеватором в южном районе области взаимодействует по этому элеватору с надзорным органом, за которым закреплена территория расположения объекта. Через него проходят регистрация ОПО, внесение изменений в сведения, характеризующие объект, и внесение заключений экспертизы в реестр заключений.

Актуальные реквизиты территориального управления, границы зоны ответственности и порядок подачи документов смотрите на официальном сайте Ростехнадзора. Адреса и телефоны мы намеренно не приводим: структура территориальных органов и их зоны ответственности периодически меняются, и работать здесь нужно только по первоисточнику.

Как спланировать год и не потерять окно

1. Сведите все площадки в один реестр технических устройств, зданий и сооружений с датами окончания сроков безопасной эксплуатации и датами внесения прошлых заключений в реестр.
2. Разметьте реестр по технологическим окнам: зерновое, холодильное, межотопительное, круглогодичное. Дальше эти четыре списка планируются независимо друг от друга.
3. По каждому окну возьмите всё, что истекает в ближайшие полтора года, и закрывайте в ближайшем доступном окне, не дожидаясь календарной даты истечения.
4. Внутри одного окна собирайте в заезд разнотипное оборудование одной площадки: силосный корпус, нории, зерносушилку, котельную. Транспортная часть сметы при этом почти не растёт.
5. По рассредоточенным объектам — ГРП, АЗС, участкам газопроводов — стройте маршрут заранее, увязывая точки в один проезд, а не заказывая выезд по каждому обращению отдельно.
6. Передайте исходные данные до выезда и назначьте ответственного за подготовку объектов с привязкой к датам приезда бригады.
7. Камеральную часть и внесение заключений в реестр планируйте на закрытые периоды — доступа к объекту эта работа не требует.

НПИ «Недра» ведёт по Омской области полный контур: экспертизу промышленной безопасности технических устройств, зданий и сооружений, диагностирование и неразрушающий контроль собственной лабораторией, регистрацию ОПО, разработку планов мероприятий по локализации и ликвидации последствий аварий, обучение специалистов. Если нужно развести годовой объём экспертиз по несовпадающим окнам и собрать выезды в маршруты, опишите площадки в форме заявки.

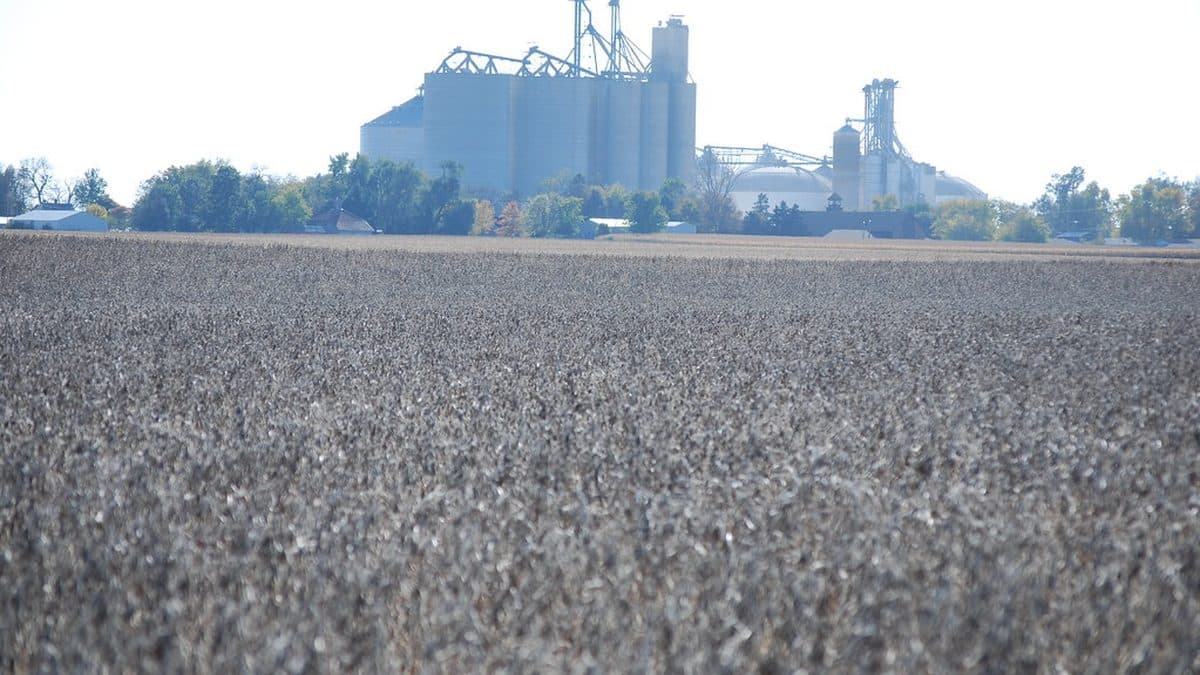

Фото: UnitedSoybeanBoard, Flickr, CC BY 2.0
