ЭПБ технических устройств завода древесных плит: прессы, сушильные камеры и сосуды под давлением

Горячий пресс, отработавший двадцать лет, останавливать никто не станет — линия даёт основной объём выпуска. Но как только истёк назначенный изготовителем срок службы, дальнейшая эксплуатация без положительного заключения экспертизы промышленной безопасности становится нарушением, которое инспектор фиксирует по документам, не поднимаясь в цех. Разбираем, какое оборудование плитного производства подлежит ЭПБ, по каким основаниям и что конкретно делает эксперт.

Четыре основания для экспертизы технического устройства

Случаи, когда техническое устройство на опасном производственном объекте подлежит экспертизе, установлены статьёй 7 Федерального закона № 116-ФЗ:

• до начала применения на опасном производственном объекте — если на устройство не распространяется технический регламент или он не предусматривает иной формы оценки соответствия;
• по истечении срока службы или при превышении количества циклов нагрузки, установленных изготовителем;
• при отсутствии в технической документации данных о сроке службы, если фактический срок службы превысил двадцать лет;
• после работ, связанных с изменением конструкции или заменой материала несущих элементов, либо восстановительного ремонта после аварии или инцидента, в результате которых было повреждено техническое устройство.

Никакой «периодичности раз в пять лет» закон не устанавливает. Срок следующей экспертизы задаёт само заключение: эксперт определяет расчётный остаточный ресурс и назначает срок дальнейшей безопасной эксплуатации. Именно от этой даты и нужно вести планирование, а не от абстрактного интервала.

Второе, о чём забывают: заключение начинает действовать не с момента подписания, а после внесения сведений в реестр заключений ЭПБ Ростехнадзора. Заключение на руках, но не в реестре — с точки зрения надзора его нет. Ростехнадзор ведёт реестр и публикует порядок внесения сведений; тексты нормативных актов в актуальной редакции — на официальном интернет-портале правовой информации.

Горячие прессы и их гидростанции

Пресс — самое дорогое и самое нагруженное устройство линии. Экспертиза сосредоточена на несущих металлоконструкциях и на контурах, работающих под давлением и температурой.

Что смотрит эксперт:

• станина, колонны, траверсы, ригели рамы — визуально-измерительный контроль, неразрушающий контроль сварных швов и зон концентрации напряжений, состояние резьбовых и стяжных соединений;
• плиты нагрева — деформация, коробление, состояние каналов теплоносителя, следы прогаров и подтёков;
• гидроцилиндры, гидроаккумуляторы, трубопроводы высокого давления, состояние РВД и мест их крепления;
• гидростанция: насосное оборудование, предохранительные клапаны, система контроля давления и температуры масла, поддоны и герметичность;
• исполнение и фактическая работоспособность блокировок и защит, ограждений зоны смыкания, аварийных органов управления;
• фундаменты и опорные конструкции, крепление к строительной части.

Для каландровых и непрерывных прессов добавляется контроль стальных лент, приводных барабанов и роликового поля. Отдельная тема — конструктивные изменения: расшивка рамы, наварка накладок, замена траверсы, перенос гидростанции. Любое вмешательство в несущие элементы — самостоятельное основание для экспертизы независимо от срока службы.

Термомасляные котлы, теплогенераторы и контуры теплоносителя

Высокотемпературный органический теплоноситель на плитных производствах греется в термомасляном котле, часто работающем на древесных отходах, и идёт на плиты пресса и сушилки. Формально контур термомасла не всегда подпадает под признак «оборудование под давлением», но в составе зарегистрированного ОПО котёл и трубопроводы остаются техническими устройствами, а их отказ — авария с гарантированным пожаром: масло горячее, горючее и находится под напором.

Объём работ: состояние поверхностей нагрева и топочной части, трубопроводы и арматура контура, компенсаторы, расширительный бак и система деаэрации, теплоизоляция и следы пропитки изоляции маслом, система контроля температуры и расхода, защиты по перегреву и потере циркуляции, деградация самого теплоносителя по результатам анализа.

Для теплогенераторов на древесных отходах добавляются система топливоподачи, шлюзовые затворы, обратные клапаны и система предотвращения обратного распространения пламени в тракт подачи топлива.

Сушильные барабаны и камеры

Сушилка совмещает высокую температуру, сухую древесную массу и постоянный воздушный поток — то есть все три компонента пожара сразу. Экспертиза охватывает корпус и футеровку барабана, бандажи, опорные и упорные ролики, венцовую шестерню и привод, узлы загрузки и выгрузки, газоходы и уплотнения, систему контроля температуры на входе и выходе, автоматику аварийного отключения и систему пожаротушения, а также состояние отложений внутри тракта.

Для конвективных камер периодического действия проверяются металлоконструкции и обшивка, калориферы и паровые регистры, вентиляторы и их крепления, приточно-вытяжные заслонки, приборы контроля и защиты, состояние дверей и уплотнений. Для камер на паре добавляется контроль паровых регистров и трубопроводов как оборудования под давлением.

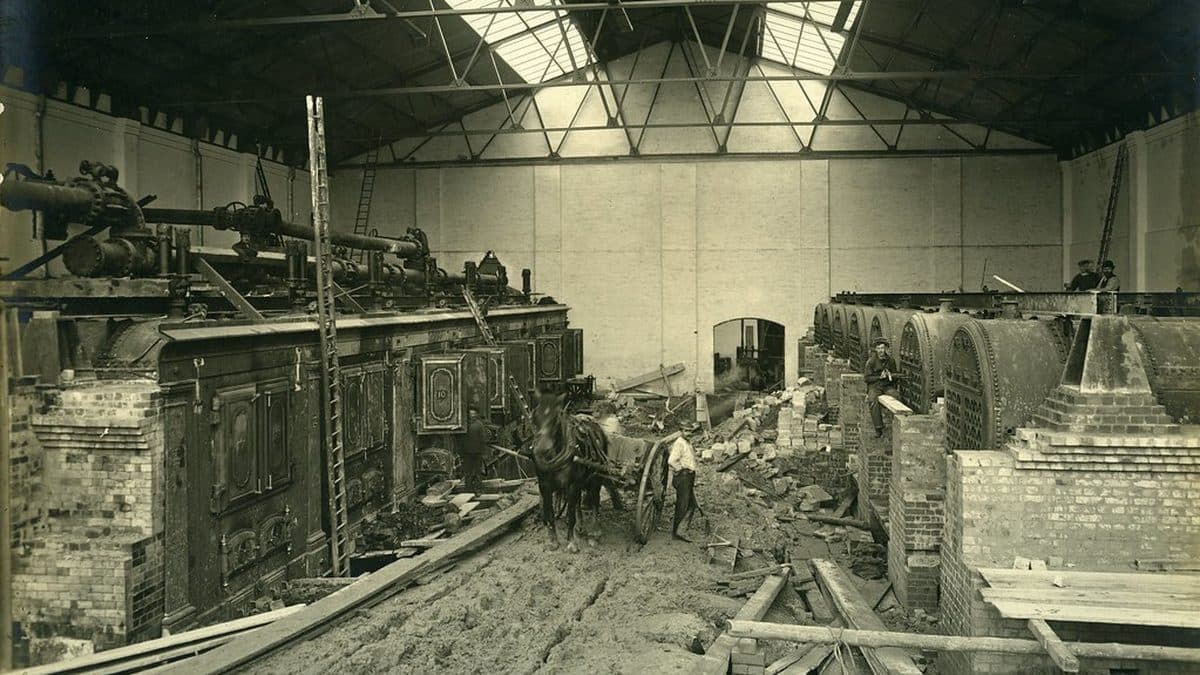

Сосуды под давлением, паропроводы и ресиверы

Сюда попадают паровые и водогрейные котлы, паровые сосуды и теплообменники, ресиверы компрессорных станций, гидроаккумуляторы, пропарочные автоклавы фанерных производств, трубопроводы пара и горячей воды. Порядок работ по этой группе задан федеральными нормами и правилами в области промышленной безопасности для оборудования, работающего под избыточным давлением; реквизиты действующей редакции ФНП сверяйте в справочно-правовой системе, они пересматривались.

Содержание экспертизы предсказуемо: анализ документации и режимных карт, наружный и внутренний осмотр, толщинометрия стенок и днищ, неразрушающий контроль сварных соединений, оценка состояния арматуры и предохранительных устройств, при необходимости гидравлическое испытание, расчёт на прочность по фактическим толщинам и назначение остаточного ресурса.

Аспирация: что именно оценивается экспертом

Циклоны, рукавные фильтры, воздуховоды и шлюзовые затворы — тоже технические устройства в составе ОПО. В рамках ЭПБ эксперт не проектирует систему заново, а оценивает её фактическое состояние: целостность и толщину стенок корпусов и воздуховодов, коррозию и абразивный износ, состояние опорных конструкций и креплений, герметичность, наличие и работоспособность взрыворазрядных устройств и их расчётное обоснование, состояние систем обнаружения и гашения искр, заземление, работоспособность блокировок.

Разрывные мембраны взрыворазрядителей — расходный элемент. Просроченная или закрашенная мембрана, перекрытый отводной канал, взрыворазрядитель, направленный в проход, где ходят люди, — типовые основания для отрицательного вывода по этой группе оборудования.

Рубительные машины, транспортёры, подъёмные сооружения

Рубительные машины и дробилки: состояние ротора, ножей и ножедержателей, корпуса и защитных кожухов, подшипниковых узлов, балансировка, тормозные устройства, системы улавливания металла перед машиной, блокировки крышек.

Транспортное оборудование: рамы и опоры галерей, нории, скребковые и ленточные конвейеры, состояние настилов и ограждений, тросовые выключатели, датчики пробуксовки и обрыва, защита от завала.

Подъёмные сооружения — мостовые и козловые краны складов, кран-балки ремонтной зоны, краны участка перезарядки плит пресса. Экспертиза проводится по правилам для подъёмных сооружений, включает обследование металлоконструкций и сварных швов, состояние механизмов и приборов безопасности, контроль геометрии кранового пути и статические с динамическими испытания.

Как не сорвать сроки

Практика выглядит одинаково: паспорта устройств лежат в разных службах, часть без записей о ремонтах, назначенный срок службы у половины оборудования никто не отслеживает, а вспоминают о нём, когда инспектор просит реестр заключений ЭПБ. Дальше — гонка: найти эксперта с нужной областью аттестации, дождаться счёта, провести диагностирование, получить заключение, внести в реестр.

Начните с простого документа: таблица оборудования с датой ввода, назначенным сроком службы по паспорту, датой последнего заключения ЭПБ и сроком дальнейшей безопасной эксплуатации из него. Она сразу показывает, что закрывать в этом квартале, а что в следующем году.

Если разрыв уже образовался, НПИ «Недра» закрывает его быстро: сервис «Блиц-эксперт» — экспертиза промышленной безопасности онлайн от одного дня. Заявку сразу видят все эксперты института, аттестованные по нужной области, первый свободный берёт её в работу; цена берётся из тарифа и видна до регистрации; оплата двумя частями по 50% — аванс и остаток после готовности заключения; рекомендации эксперта и исправленная документация ходят внутри заявки, число раундов не ограничено; заключение приходит с электронной подписью, счёт и акт — в личном кабинете. Техническое диагностирование, толщинометрию и неразрушающий контроль институт выполняет собственной лабораторией, поэтому подрядчиков в цепочке меньше, а срок короче.
