Факельная установка или свеча рассеивания: что относится к ОПО, чем отличаются и что подлежит ЭПБ
Факел сжигает сбрасываемый газ, свеча рассеивает его без горения — и дальше расходятся проект, расчёты, состав ОПО и экологическая отчётность. Таблица различий, разбор типовой путаницы на промысле и очерёдность экспертизы: факельный коллектор, сепаратор, ствол и опорные конструкции.
Факельная установка сжигает сбрасываемый газ, свеча рассеивания выпускает его в атмосферу без горения. Разница в одном слове, а последствия расходятся по всем документам: по проекту, по составу опасного производственного объекта, по расчётам рассеивания, по экологической отчётности и по тому, какие элементы подлежат экспертизе промышленной безопасности. На промысле эти два объекта регулярно называют одним словом, и расплачиваются за это на проверке.
Разбираем различия по пунктам, показываем, чем оборачивается путаница, и перечисляем, что из факельного хозяйства уходит на ЭПБ в первую очередь.
Чем факельная установка отличается от свечи рассеивания
Сравнение по позициям, которые реально проверяются:
| Параметр | Факельная установка | Свеча рассеивания |
|---|---|---|
| Назначение | Аварийный и постоянный сброс газа с обезвреживанием путём сжигания | Сброс газа и паров в атмосферу без обезвреживания, с рассеиванием в приземном слое |
| Принцип работы | Горение сбросного газа на оголовке с поддержанием дежурного пламени | Выпуск потока на высоте, разбавление воздухом до безопасных концентраций |
| Состав оборудования | Факельный коллектор, сепаратор (факельная ёмкость), гидрозатвор, ствол, оголовок, узел дежурных горелок и розжига, опорные конструкции | Сбросные трубопроводы, отсекающая и предохранительная арматура, ствол свечи, опорные конструкции, при необходимости огнепреградитель и каплеотбойник |
| Отнесение к ОПО | Оборудование в составе ОПО, где обращается горючий газ; элементы под давлением — технические устройства | Элементы сбросной системы в составе ОПО; сама свеча — техническое устройство или сооружение в зависимости от проектного решения |
| Проект и расчёты | Расчёт пропускной способности, высоты и теплового излучения на прилегающую территорию, зон безопасных расстояний | Расчёт высоты и рассеивания загрязняющих веществ, приземных концентраций, санитарно-защитных разрывов |
| Экспертиза промышленной безопасности | Требуется для технических устройств и несущих конструкций при наступлении оснований из 116-ФЗ | Требуется для элементов, отнесённых к техническим устройствам и сооружениям на ОПО, по тем же основаниям |
| Учёт выбросов | Продукты сгорания: оксиды углерода и азота, сажа, остаточные углеводороды при недожоге | Сам сбрасываемый газ: углеводороды, при наличии — сероводород и меркаптаны |
Почему на промысле путают факел и свечу и чем это оборачивается
Причина бытовая. Факел низкого давления на кустовой площадке или у ДНС выглядит как обычная труба: горит редко, дежурное пламя часто не видно днём, в наряде его называют «свечкой», и это название перекочёвывает в журналы, схемы и переписку. Бывает и обратное: свеча рассеивания в устной практике становится «факелом», потому что стоит на такой же опоре.
На проверке расхождение вылезает сразу в трёх местах. Первое: фактический объект не соответствует проекту — по проекту предусмотрено сжигание, а фактически газ сбрасывается без горения, либо наоборот. Второе: расчёты не те. У факела считают тепловое излучение и безопасные расстояния, у свечи — приземные концентрации; если объект классифицирован неверно, отсутствует именно тот расчёт, который к нему применим. Третье: расходится экологическая часть. В инвентаризации источников выбросов и в разделе оценки воздействия на окружающую среду для факела и для свечи указываются разные перечни загрязняющих веществ и разные методики расчёта. Инспектору достаточно сопоставить схему, проект и отчётность, чтобы зафиксировать несоответствие, и делается это камерально, без выезда на объект.
Отдельный риск — переоборудование задним числом. Факел, у которого давно не работает узел розжига и который фактически используется как свеча, остаётся по документам факельной установкой. Формально это эксплуатация объекта с отступлением от проектных решений, а фактически — неконтролируемый выброс углеводородов в приземный слой.
Все услуги института
Комплексные решения в области проектирования, экспертизы, исследований, сопровождения и обучения
Что из факельного хозяйства подлежит ЭПБ в первую очередь
Основания для экспертизы общие для всех технических устройств на ОПО: истечение срока службы, отсутствие данных о сроке службы при фактической наработке свыше двадцати лет, ремонт с изменением конструкции или сваркой несущих элементов, авария с повреждением несущих элементов. Очерёдность на промысле разумно выстраивать так:
- Факельный коллектор и сбросные трубопроводы. Работают в переменном режиме, подвержены коррозии изнутри из-за конденсата и влаги, а снаружи — атмосферной. Проверяются толщинометрией, визуально-измерительным контролем, при необходимости ультразвуковым контролем сварных швов.

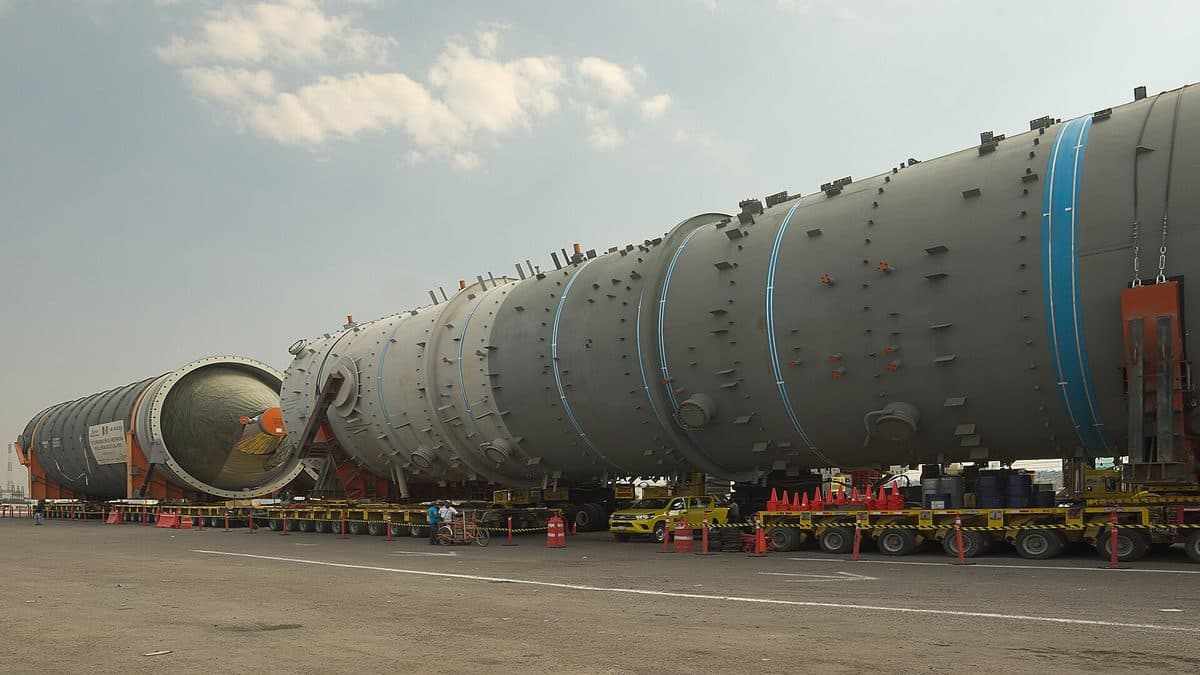

- Факельный сепаратор (факельная ёмкость) и гидрозатвор. Сосуды, работающие под давлением, с типовыми дефектами: утонение днища, коррозия в зоне раздела фаз, неисправная арматура и уровнемеры.
- Ствол и оголовок. Термическая усталость, прогар оголовка, потеря сечения от высокотемпературной коррозии. Оголовок — расходный элемент, его состояние оценивается отдельно.
- Опорные конструкции, оттяжки и фундаменты. Часто выпадают из плана диагностирования, хотя именно они определяют устойчивость всей установки. Проверяются состояние металла, анкеров, натяжение оттяжек, состояние бетона и осадки фундамента.
- Отсекающая и предохранительная арматура, узел розжига и контроля пламени. Проверяются работоспособность, наличие поверенных приборов и результаты испытаний.
Для свечи рассеивания перечень короче, но логика та же: ствол, опорные конструкции, сбросные трубопроводы, отсекающая арматура и устройства, предотвращающие обратный поток и попадание жидкости. Действующие правила и реестр заключений публикует Ростехнадзор.
Проект, расчёты рассеивания и экологическая отчётность
Экологический контур для этих двух объектов разный, и это отдельная зона расхождений. Для факела в инвентаризации источников выбросов фиксируются продукты сгорания, объём которых считается по расходу сбрасываемого газа и полноте сжигания. Для свечи в перечень попадают сами сбрасываемые компоненты, и если в газе есть сероводород, это резко меняет и расчёт приземных концентраций, и требования к высоте, и границы санитарно-защитной зоны.
Дополнительный слой для нефтедобычи — попутный нефтяной газ. Требование к уровню полезного использования ПНГ и повышенная плата за сверхнормативное сжигание и рассеивание делают учёт на факеле и на свече вопросом не только экологической отчётности, но и прямых денег. Поэтому узел учёта сбрасываемого газа и корректная методика расчёта — это не формальность: расхождение между фактическим сбросом и заявленным в отчётности объёмом находится сопоставлением балансов.
Право пользования участком недр и связанные с ним обязанности по рациональному использованию и охране недр установлены законом «О недрах»; сжигание ПНГ сверх допустимого уровня попадает именно в этот контур, а не только в природоохранный.
Что проверить на своём объекте на этой неделе
- сверьте, как объект назван в проекте, в сведениях об ОПО, на схеме и в журналах — во всех четырёх местах должно быть одно и то же;
- убедитесь, что для факела есть расчёт теплового излучения и безопасных расстояний, а для свечи — расчёт рассеивания и приземных концентраций;
- проверьте, работает ли узел розжига и контроля пламени, если объект числится факельной установкой;
- поднимите даты последнего диагностирования коллектора, сепаратора, ствола и опорных конструкций;
- сверьте перечень загрязняющих веществ в отчётности с фактическим составом сбрасываемого газа, особенно по сероводороду;
- проверьте, внесены ли действующие заключения ЭПБ по элементам факельного хозяйства в реестр Ростехнадзора.
Если по итогам сверки выяснилось, что сроки по коллектору или сепаратору уже вышли, а ждать эксперта нужной области аттестации на месторождении долго, посмотрите сервис «Блиц-эксперт» НПИ «Недра»: экспертиза промышленной безопасности онлайн от одного дня, цена по тарифу института видна до регистрации, заявку сразу видят все аттестованные эксперты с нужной областью, первый свободный берёт её в работу, оплата двумя частями по 50%, заключение с электронной подписью, счёт и акт в личном кабинете.
НПИ «Недра» проводит экспертизу промышленной безопасности технических устройств, зданий и сооружений с техническим диагностированием в собственной лаборатории неразрушающего контроля, разрабатывает проектную документацию и разделы по охране окружающей среды, готовит расчёты рассеивания и инвентаризацию источников выбросов. Опишите объект в форме заявки — инженер скажет, что по факельному хозяйству закрывать первым.

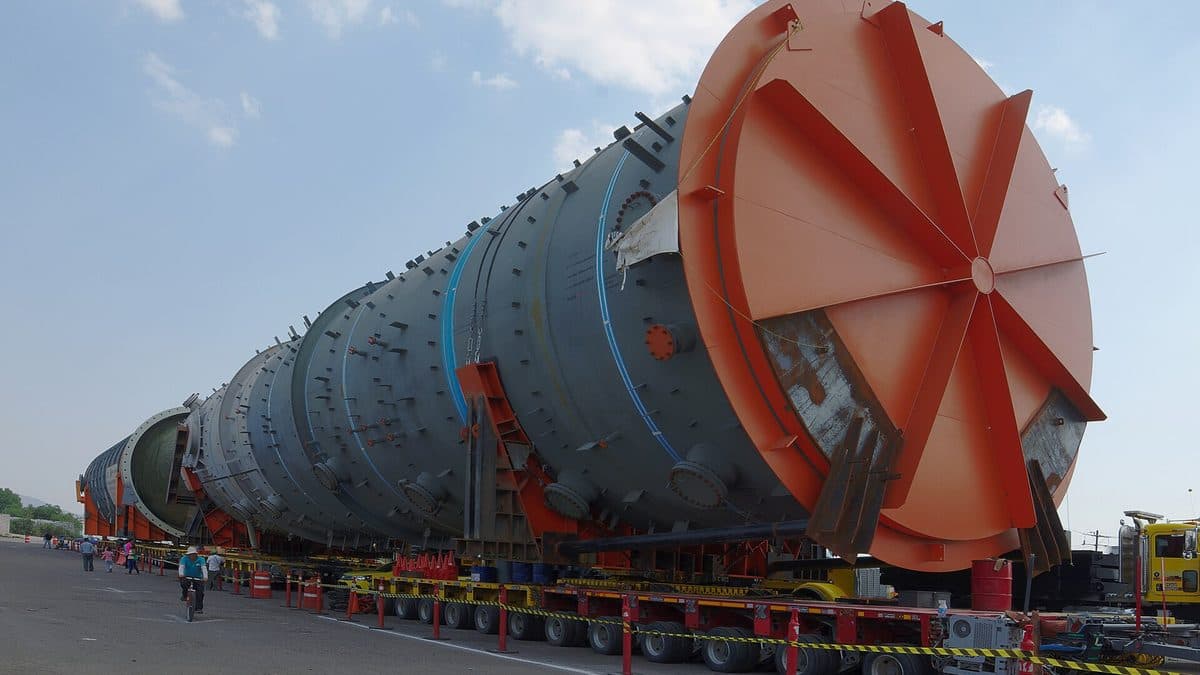

Фото: Carlos Valenzuela, Wikimedia Commons, CC BY-SA 4.0
