Хладостойкость металлоконструкций крана: на что смотрит эксперт при обследовании на северной площадке

На северной площадке обследование крана отличается от обычного не составом методов, а расстановкой приоритетов. Эксперт ищет не износ вообще, а то, что на холоде превращается в источник хрупкого разрушения: дефект в зоне концентрации напряжений, шов сомнительного качества, ремонт неизвестным материалом.

Смысл в поведении металла. Охлаждённая сталь теряет ударную вязкость и разрушается хрупко — без пластической деформации, мгновенно, при нагрузке ниже расчётной. Летом такой же дефект даёт о себе знать прогибом, хлопком, растущей трещиной, которую успевают заметить при осмотре. Зимой предупреждающей стадии может не быть вовсе. Поэтому к дефектам металлоконструкций на холодных площадках отношение жёстче, а допуск «поработать до планового ремонта» выдаётся реже.

Ниже — чек-лист, по которому имеет смысл пройти самому перед тем, как вызывать экспертную организацию. Он не заменяет экспертизу промышленной безопасности, но снимает большую часть замечаний, из-за которых работа встаёт на середине.

Документы: что готовят до выезда эксперта

Половина задержек возникает не на площадке, а в переписке. Собирайте комплект заранее:

• паспорт крана со всеми вкладышами, включая сведения об исполнении и о материалах несущих металлоконструкций;
• руководство по эксплуатации изготовителя с допустимыми условиями применения;
• предыдущие заключения экспертизы промышленной безопасности и указанные в них условия и ограничения дальнейшей эксплуатации;
• сведения о выполненных ремонтах, реконструкции, замене элементов: что меняли, каким материалом, кто выполнял, по какой технологии сварки, есть ли исполнительная документация и результаты контроля швов;
• акты и результаты предыдущего неразрушающего контроля — они дают точки сравнения по динамике дефектов;
• журналы периодических осмотров, вахтенные журналы, записи о происшествиях, перегрузах, ударах и падениях груза;
• проект производства работ и фактический режим нагружения: что именно поднимали и с какой интенсивностью.

Отдельно о материалах. Если в паспорте нет сведений о применённой стали либо ремонт выполнялся без документов, эксперт не может принять допустимость применения «по аналогии» с похожей машиной. Это прямой путь к расширению объёма контроля.

Сварные соединения и зоны концентрации напряжений

Это первая по значимости зона. Проверяются не швы вообще, а те, что несут основную нагрузку и одновременно являются концентраторами:

• стыковые швы поясов и стенок главных балок, особенно монтажные стыки;
• места приварки диафрагм, рёбер жёсткости, косынок, кронштейнов площадок и лестниц — частый источник трещин именно из-за добавленного концентратора;
• узлы соединения стрелы с поворотной платформой, опорно-поворотное устройство и его крепление;
• зоны примыкания консолей и участки резкого изменения сечения;
• швы приварки навесного оборудования, выполненные эксплуатацией самостоятельно: кабельных лотков, обогрева, дополнительных площадок;
• подрезы, непровары, незаваренные кратеры, наплывы, следы прихваток — всё, что создаёт надрез на поверхности.

Пометьте для себя: любая приварка к несущему элементу, сделанная на площадке «по-быстрому» без технологии и контроля, на холодной машине рассматривается как дефект, пока не доказано обратное.

Трещины в узлах и поясах

• осмотр с очисткой поверхности — под слоем грязи, краски и наледи трещина не видна в принципе;
• окончания усиливающих накладок и рёбер — характерная точка старта трещины;
• углы вырезов, люков, технологических отверстий;
• зоны вокруг болтовых и заклёпочных отверстий;
• участки с подтёками ржавчины на окрашенной поверхности: рыжий след по прямой линии часто оказывается трещиной под краской;
• сопоставление найденного с предыдущими актами: трещина, которая была и не росла, и трещина, которой не было, — это разные решения по допуску.

Деформации и остаточные прогибы

• строительный подъём главных балок: его потеря — интегральный признак исчерпания ресурса металлоконструкции;
• прогибы, перекосы и винтообразность балок и стрелы;
• местные вмятины, погнутости раскосов и элементов решётчатых конструкций после ударов;
• отклонения от вертикали башни и опор, состояние рельсового пути и его влияние на нагружение конструкции;
• следы задевания механизмов и несоосности, возникшие после деформации.

Просадка кранового пути на оттаивающем или пучинистом грунте — отдельная северная тема. Геометрия пути меняется по сезону, и конструкция получает нагрузки, которых не было в проекте.

Болтовые и фланцевые соединения

• комплектность крепежа: отсутствующие болты, разнокалиберные замены, крепёж неизвестного класса прочности;
• ослабление затяжки, отсутствие или повреждение стопорения;
• разбитые и овализованные отверстия, следы взаимного смещения деталей;
• коррозия в стыках и под накладками, расслоение и распучивание пакета;
• состояние крепления опорно-поворотного устройства как наиболее нагруженного соединения.

Качество прежних ремонтов и наплавок

• есть ли на ремонт технология, исполнительная документация и результаты контроля;
• чем варили: без подтверждения материала сварочных материалов и основного металла ремонт считается неподтверждённым;
• наплавки на изношенных поверхностях — их толщина, качество и наличие трещин;
• усиления накладками: как выполнены окончания накладок и не создали ли они новый концентратор;
• самодельные вставки, косынки и «времянки», стоящие годами.

Методы контроля и когда нужна лаборатория

Базовый объём — визуальный и измерительный контроль. Он даёт геометрию, деформации, поверхностные дефекты и карту подозрительных зон. Дальше по выявленным участкам применяются методы неразрушающего контроля: ультразвуковой для выявления внутренних несплошностей и оценки толщин, магнитопорошковый и капиллярный — для поверхностных и подповерхностных трещин, радиографический там, где это возможно по доступу.

Исследование металла требуется, когда документальных сведений о материале нет или они не подтверждаются: при утраченном паспорте, при неподтверждённых ремонтах, при переносе машины в более суровые климатические условия, при обнаружении характера разрушения, не объяснимого износом. Тогда выполняется определение химического состава, механических характеристик и, при необходимости, отбор проб для лабораторных испытаний, включая оценку свойств металла при пониженных температурах. Допустимость применения определяется по проекту, паспорту и действующим нормам — не по общим соображениям и не по опыту соседнего участка.

Организацию и конкретного эксперта проверяйте сами: сведения об аттестации экспертов и об области аттестации доступны через реестры и сервисы Ростехнадзора, а действующие редакции нормативных документов — в справочно-правовых системах. Эксперт без нужной области аттестации делает заключение, которое не будет внесено в реестр, и вся работа обнуляется.

Как не потерять сезон на организации работ

Северная площадка наказывает за плохое планирование сильнее обычного: доставка специалистов и оборудования дорогая, окно для работ короткое, а объект в простое теряет деньги каждый день. Типичная картина — счёт ждут неделю, замечания приходят россыпью по телефону, комплект документов собирается в три захода.

НПИ «Недра» закрывает эту часть сервисом «Блиц-эксперт»: экспертиза промышленной безопасности оформляется онлайн, срок от одного дня, заявку сразу видят все эксперты с нужной областью аттестации и первый свободный берёт её в работу, цена берётся из тарифа института и видна до регистрации, оплата двумя частями по 50% — аванс и остаток после готовности заключения. Рекомендации эксперта и исправленная документация ходят внутри заявки, число раундов не ограничено, заключение приходит с электронной подписью.

Практический вывод простой: пройдите чек-лист своими силами до приезда эксперта. Каждый закрытый заранее пункт — это один несостоявшийся раунд переписки и несколько сэкономленных дней простоя крана.

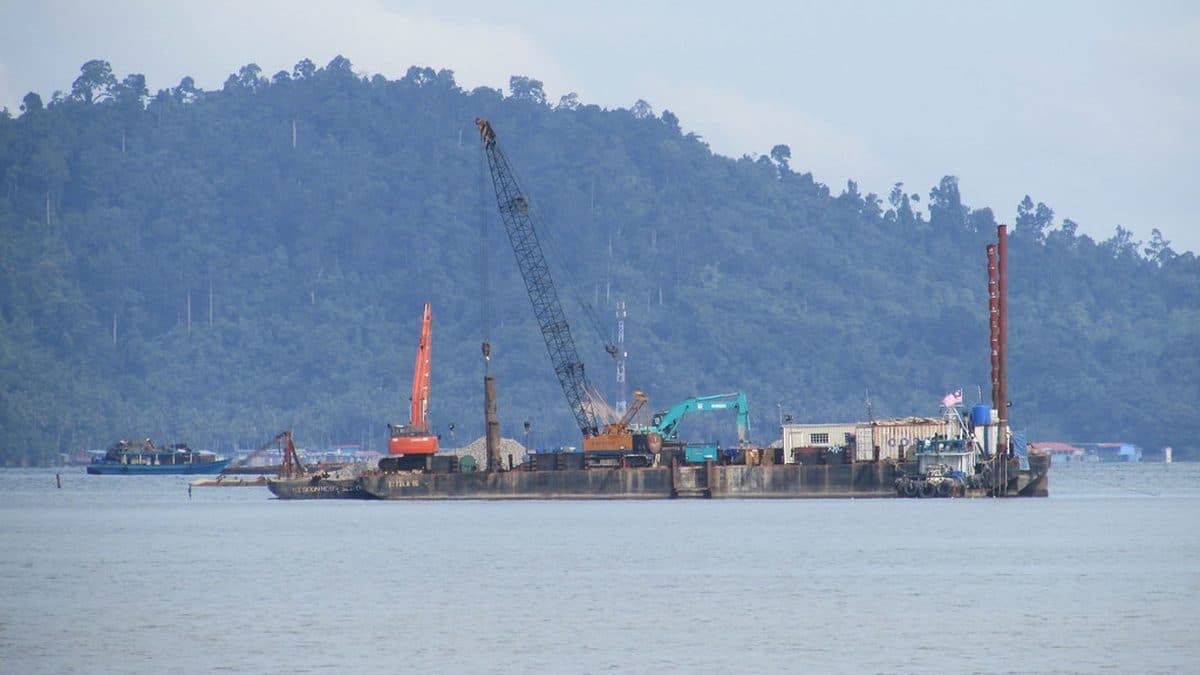

Фото: thienzieyung, Flickr, CC BY 2.0
