Башенный кран на территории действующего завода: когда нужен проект техперевооружения и экспертиза

Башенный кран на территории действующего завода — почти всегда история не про стройку, а про производство: кран ставят для работ над цехами, для монтажа крупного оборудования через кровлю, на открытом складе или на площадке, которую неудобно закрывать мостовыми и козловыми кранами. Если кран входит в опасный производственный объект предприятия или работа с ним меняет условия безопасности действующего ОПО, установку ведут по проекту техперевооружения, прошедшему экспертизу промышленной безопасности. Разберём, как понять, ваш ли это случай, что эксперт проверит в проекте и как не потерять на экспертизе месяц, пока арендованный кран простаивает.

Башенный кран на заводе: часть ОПО предприятия или объект стройки

Универсальной формулы «поставил кран — изменился ОПО» нет. Ответ зависит от того, кто эксплуатирует кран, для каких работ и в составе какого объекта он числится. На практике встречаются три ситуации.

• Кран подрядчика на время строительства. Подрядная организация привозит свой кран для строительства нового корпуса на территории завода, эксплуатирует его сама и, как правило, учитывает в составе своего опасного производственного объекта. Но если стройка соседствует с действующими цехами и стрела проходит над ними, вопросы безопасности действующего ОПО завода никуда не исчезают — их нужно решить в документации до начала работ.
• Кран предприятия для постоянной работы. Завод купил кран или взял его в долгосрочную аренду и ставит на склад, на открытую площадку, для обслуживания технологического участка. Кран становится частью ОПО предприятия: меняется состав объекта, сведения в реестре ОПО и, как правило, нужен проект ТП.
• Кран для разовых работ над действующим производством. Замена кровли, монтаж нового оборудования через крышу, демонтаж старых конструкций. Даже временный кран, работающий над установками, трубопроводами и сетями, затрагивает безопасность ОПО, и это требует проектных решений.

Точная квалификация — вопрос к документации и сведениям реестра ОПО конкретного предприятия. Разберите её с проектировщиком до того, как заказывать кран и монтажную бригаду, а не после монтажа.

Почему нужен проект техперевооружения

По статье 8 Федерального закона № 116-ФЗ техническое перевооружение опасного производственного объекта осуществляется по документации, прошедшей экспертизу промышленной безопасности. Заключение при этом должно быть внесено в реестр Ростехнадзора: оно применяется с даты внесения. Установка нового стационарного грузоподъёмного механизма на площадке ОПО меняет его состав и условия эксплуатации — типичный повод для ТП.

Для башенного крана на заводе проект особенно важен по простой причине: в отличие от стройплощадки, под стрелой работает действующее производство. Над цехом могут идти газопроводы, паропроводы, кабельные эстакады, рядом — резервуары, градирни, железнодорожные пути, линии электропередачи, проезды с постоянным движением. Решения «поставим, а там разберёмся» здесь стоят слишком дорого.

Что смотрит эксперт Э14.4 в проекте башенного крана

Экспертиза проекта ТП с краном на ОПО — область аттестации Э14.4. Состав замечаний зависит от конкретного проекта, но несколько тем повторяются почти всегда.

Зона действия над цехами и коммуникациями

Эксперт проверит, нанесены ли на схему зона обслуживания крана и опасная зона, какие здания, установки, трубопроводы и проезды в них попадают и как решён вопрос перемещения груза над ними. Если над действующими цехами и коммуникациями груз перемещать нельзя, проект должен показать, чем это обеспечено: ограничением зоны работы, устройствами безопасности крана, организационными мерами. Отдельно — сближение с другими кранами на площадке и с линиями электропередачи.

Основание и привязка

На заводской площадке башенный кран нередко ставят на насыпные грунты, рядом с подземными сетями, на старые фундаменты. Эксперт смотрит, есть ли данные изысканий или обследования, расчёт основания или фундамента, привязка к подземным коммуникациям и отвод воды, а для рельсового крана — решения по крановому пути.

Ограничения и порядок работ

Проект должен ответить, при каком ветре работа прекращается, как кран закрепляется в нерабочем состоянии, какие операции запрещены, кто координирует работу крана с технологическим персоналом цеха, как организованы монтаж и демонтаж самого крана на стеснённой площадке.

Требования к эксплуатации кранов на ОПО установлены ФНП «Правила безопасности опасных производственных объектов, на которых используются подъёмные сооружения» (приказ Ростехнадзора от 26.11.2020 № 461). Срок их действия установлен до 1 января 2027 года, поэтому, если проект рассчитан на долгую перспективу, следите за обновлениями на сайте Ростехнадзора.

Если проект затрагивает технологию цеха

Бывает, что кран — только часть большого проекта: меняется технологическая линия, перекладываются трубопроводы, усиливается каркас здания. Тогда экспертиза может понадобиться и по области самого производства — химии, металлургии, энергетики. Это определяется составом проекта. Если не уверены, какая область нужна, в заявке можно поставить «Не знаю» — эксперт определит по документации.

Как пройти экспертизу проекта онлайн

Через сервис «Блиц-эксперт» НПИ «Недра» проект отправляют на экспертизу без поиска эксперта Э14.4 в своём регионе:

1. Регистрируетесь, выбираете область Э14.4 и объект экспертизы — объединённый КЛ/ТП, куда входит документация на техперевооружение.
2. Указываете класс опасности ОПО — система подберёт минимальную категорию эксперта — или ставите «Не знаю».
3. Загружаете проект, схему зоны действия с коммуникациями, расчёт основания, паспорт крана, сведения об ОПО и предлагаете свою цену. Калькулятор с тарифом института — только ориентир.
4. Заявку сразу видят все эксперты с нужным удостоверением и категорией, берёт первый, кто согласен с ценой. Договор и соглашение о конфиденциальности подтверждаются галочкой в кабинете.
5. Оплачиваете 50 % авансом, остаток — после готовности заключения; юрлицам выставляется счёт.
6. Получаете замечания текстом и файлом внутри заявки, загружаете исправления — раундов сколько нужно, без доплаты. Заключение с ЭЦП эксперта приходит в кабинет.

Документацию эксперт проверяет дистанционно; если для конкретной экспертизы нужен осмотр, его согласуют. Срок — от 1 дня, реальный зависит от объёма и готовности проекта.

Ошибки, из-за которых кран стоит без дела

• Кран привезли раньше проекта. Аренда идёт, монтажники ждут, а проект ТП только начали делать. Заказывайте проект одновременно с выбором крана.
• Нет схемы зоны действия с коммуникациями. Это первое замечание эксперта и неделя на доработку.
• Заключение не подано в реестр. Срок подачи — 90 календарных дней со дня подписания, подаётся только в электронном виде с КЭП. Без внесения заключение не работает.
• Кран запустили «по факту». Это эксплуатация ОПО с нарушением требований промышленной безопасности: ч. 1 ст. 9.1 КоАП РФ — 20–30 тыс. руб. для должностного лица, 200–300 тыс. руб. для юрлица или приостановление деятельности до 90 суток. Для действующего завода приостановка обходится несопоставимо дороже штрафа.

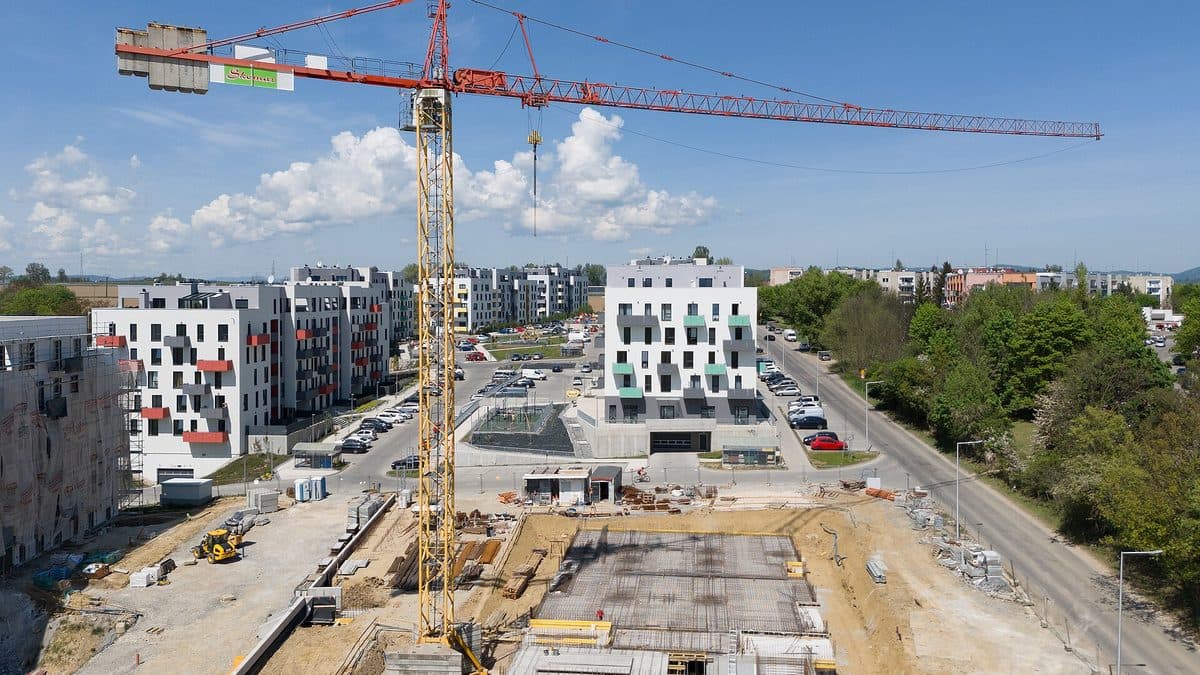

Фото: Jacek Halicki, Wikimedia Commons, CC BY-SA 4.0
