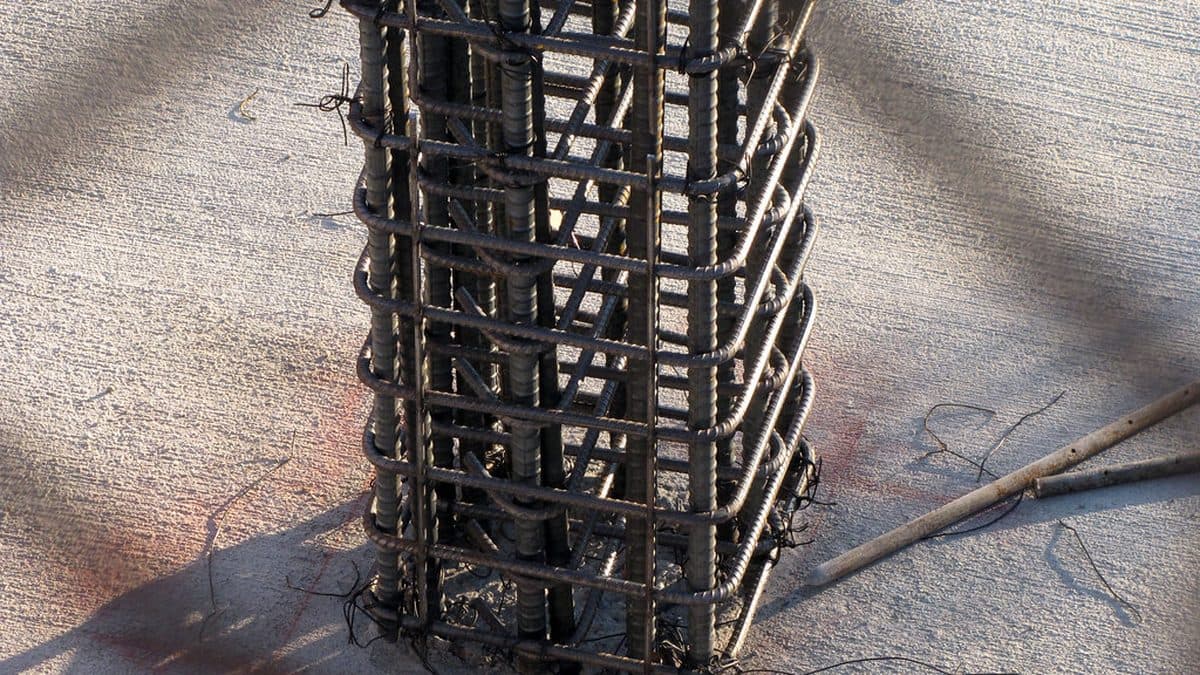

Коррозия арматуры и закладных деталей: 6 шагов обследования железобетона на промплощадке

Ржавый подтёк на нижней грани балки — это не пятно. Это сигнал, что внутри бетона уже идёт процесс, который начался несколько лет назад и к моменту, когда его стало видно снаружи, успел съесть часть рабочего сечения арматуры. Отслоившийся пластинами защитный слой и обнажённый стержень — не начало проблемы, а её поздняя стадия.

Механика простая. Продукты коррозии стали занимают объём в несколько раз больше исходного металла. Пока стержень ржавеет, он распирает бетон изнутри: сначала появляется продольная трещина вдоль арматуры, потом защитный слой начинает бухтеть при простукивании, потом отваливается. К этому моменту сечение уменьшилось, сцепление арматуры с бетоном на участке нарушено, а несущая способность конструкции уже не та, что в расчёте. Отсюда главный практический вывод: оценивать нужно не площадь ржавых пятен, а остаточное сечение стержня и скорость процесса.

Почему в цехе это происходит быстрее

Бетон защищает арматуру щёлочностью поровой жидкости: в нормальной среде на стали держится пассивирующая плёнка. Коррозия начинается, когда эта защита снимается, и на промплощадке для этого есть два массовых механизма.

Первый — карбонизация. Углекислый газ проникает в поры бетона и нейтрализует щёлочность. Фронт карбонизации движется от поверхности вглубь; когда он доходит до арматуры, пассивная плёнка разрушается и при наличии влаги и кислорода начинается коррозия. Скорость зависит от плотности бетона, влажности и концентрации газов — в цехе с печами, котлами, транспортом и слабой вентиляцией процесс идёт заметно быстрее, чем в жилом доме.

Второй — хлориды. Они пробивают пассивную плёнку локально, даже при сохранившейся щёлочности, и дают точечную, язвенную коррозию. Язва опаснее равномерной ржавчины: она уменьшает сечение в одном месте, снаружи почти не проявляется, а разрушение получается хрупким. Источники хлоридов на площадке: противогололёдные реагенты у ворот и на эстакадах, технологические растворы, морской воздух, старые противоморозные добавки в бетоне.

Добавьте сюда сульфаты и кислые конденсаты, проливы электролитов, попеременное замораживание и оттаивание увлажнённых конструкций, постоянную влажность у моечных и градирен — и получится типовой промышленный сценарий, где коррозия арматуры оказывается основной причиной перевода конструкций в ограниченно работоспособное состояние.

Шесть шагов обследования

Ниже — рабочая последовательность, которую применяет научно-испытательная лаборатория НПИ «Недра» при обследовании железобетонных конструкций на коррозионные повреждения. Порядок шагов не случаен: каждый следующий опирается на данные предыдущего и позволяет не вскрывать конструкцию там, где вскрытие не нужно.

1. Визуальный осмотр и карта дефектов. Сплошной обход конструкций с фиксацией на схеме: ржавые подтёки, продольные трещины вдоль арматуры, участки бухтения защитного слоя по простукиванию, отслоения, обнажённая арматура, высолы, следы протечек и проливов, зоны постоянного увлажнения. Карта дефектов — не формальность: именно по ней видно, где процесс привязан к протечке кровли, где к технологическому оборудованию, а где идёт по всей площади. Одновременно фиксируются трещины, прогибы и отклонения геометрии, чтобы не перепутать коррозионное повреждение с силовым.
2. Определение положения арматуры и толщины защитного слоя. Электромагнитным сканером находят рабочие стержни и хомуты, определяют шаг и диаметр, замеряют фактическую толщину защитного слоя по сетке точек. Это ключевой шаг: защитный слой в 10 мм вместо проектных 25–30 мм объясняет, почему конструкция ржавеет, и заранее показывает, где коррозия начнётся раньше. Данные по фактическому армированию понадобятся на шестом шаге для поверочного расчёта, потому что реальное армирование нередко расходится с проектом.
3. Оценка глубины карбонизации и содержания хлоридов. На свежем сколе или высверленной лунке проверяют глубину карбонизации индикаторным раствором: некарбонизированный бетон даёт яркое окрашивание, карбонизированный — нет. Сравнение глубины фронта с фактическим защитным слоем сразу показывает, дошёл ли процесс до арматуры. Параллельно отбирают пробы бетонной пыли послойно с разной глубины и определяют в лаборатории содержание хлоридов, а при подозрении на кислые или сульфатные среды — соответствующие показатели. Эти анализы дают прогноз: даже если сейчас арматура цела, известная скорость фронта позволяет оценить запас времени.
4. Контрольные вскрытия и замер остаточного сечения. В характерных точках, выбранных по карте дефектов, вскрывают защитный слой до арматуры. Оценивают вид коррозии (равномерная плёнка, слоистая ржавчина, язвы), состояние сцепления с бетоном, наличие каверн. Замеряют фактический диаметр стержня штангенциркулем после удаления продуктов коррозии и считают процент потери сечения по сравнению с проектным. Отдельно фиксируют состояние хомутов: они тоньше рабочей арматуры, лежат ближе к поверхности и корродируют первыми, а их разрушение напрямую бьёт по прочности наклонных сечений у опор.
5. Электрохимические измерения. Измерение потенциалов полуэлемента и удельного электрического сопротивления бетона позволяет оценить вероятность активной коррозии там, где снаружи ещё ничего не видно, и оконтурить зоны без сплошного вскрытия конструкций. Это особенно ценно для протяжённых элементов и плит покрытия, где вскрывать всё подряд невозможно. Результат — карта зон с разной вероятностью активной коррозии, по которой назначаются дополнительные вскрытия и в дальнейшем планируется ремонт.
6. Поверочный расчёт и решение. Собранные данные — фактическая прочность бетона по неразрушающему контролю и кернам, фактическое армирование, остаточное сечение стержней, реальные нагрузки — подставляются в поверочный расчёт. Он и даёт ответ, который нужен владельцу: сохранилась ли несущая способность, какова категория технического состояния конструкции, нужно ли ограничивать нагрузки. По итогам назначается одно из решений: устранение источника увлажнения и защитное покрытие, ремонт защитного слоя ремонтными составами, электрохимическая защита либо усиление конструкции с восстановлением расчётного сечения.

Закладные детали и сварные узлы сборного железобетона

В сборных каркасах отдельная и более острая проблема — узлы. Закладные детали, соединительные элементы и сварные швы в стыках колонн с ригелями, плит с ригелями, стеновых панелей с каркасом почти всегда имеют тонкий или повреждённый защитный слой, а замоноличивание стыков нередко выполнено некачественно ещё при монтаже. В результате сталь узла оказывается в прямом контакте с влагой.

Что смотрят при обследовании узлов: наличие и сохранность антикоррозионного покрытия, толщину и состояние замоноличивания, вид и объём коррозии металла, остаточную толщину пластин и сварных швов по замерам, наличие трещин в швах, состояние анкеров закладной в теле бетона, фактическую площадь опирания элементов. Толщинометрия ультразвуком и визуально-измерительный контроль сварных швов здесь дают больше, чем осмотр.

Опасность узловых дефектов в том, что они точечные и их последствия нелинейны. Потеря 15% сечения по всей длине балки снижает несущую способность постепенно; разрушенный сварной шов в опорном узле плиты — это отказ без предупреждения. Поэтому узлы в программе обследования выносят в отдельный раздел, а не проверяют заодно с элементами.

Что делать с результатом

Итог обследования — не фотоальбом с ржавчиной, а количественные данные и категория технического состояния по каждой конструкции, плюс обоснованный перечень мероприятий с очерёдностью. Дальше начинается ремонт или усиление, и это уже другая работа с другим проектом; здесь важно не подменять диагностику косметикой. Замазать раствором отслоившийся участок, не сняв причину увлажнения и не оценив остаточное сечение, — значит спрятать процесс на пару лет и получить его обратно в худшем виде.

Для зданий и сооружений в составе опасного производственного объекта у истории есть надзорная сторона. Эксплуатация конструкций с коррозионными повреждениями без оценки состояния читается как нарушение требований промышленной безопасности, а санкции по статье 9.1 КоАП РФ включают в том числе административное приостановление деятельности; практику и разъяснения публикует Ростехнадзор. Конкретные требования к периодичности и составу работ зависят от типа объекта и действующих редакций нормативных документов — их стоит сверять по справочно-правовым системам, а не по устным договорённостям с подрядчиком.

Если срок действия заключения экспертизы промышленной безопасности по зданию истекает, а конструкции уже дали коррозионные повреждения, ждать очереди в экспертной организации дорого. НПИ «Недра» сделал под это сервис «Блиц-эксперт»: заявку сразу видят все эксперты, аттестованные по нужной области, и первый свободный берёт её в работу, срок — от одного дня, цена по тарифу института видна до регистрации, оплата двумя частями по 50%, замечания и исправленная документация ходят внутри заявки, а заключение приходит с электронной подписью.

Научно-испытательная лаборатория НПИ «Недра» выполняет весь описанный цикл: неразрушающий контроль прочности бетона, сканирование армирования и защитного слоя, отбор проб и лабораторные анализы, вскрытия с замером остаточного сечения, электрохимические измерения, поверочные расчёты и техническое заключение с рекомендациями. Опишите объект в форме заявки — по типу конструкций, среде в цехе и году постройки инженер сразу скажет, какой объём диагностики нужен и какие шаги можно не выполнять.
