Как считать и расшифровать данные регистратора параметров крана: 6 шагов до приезда эксперта

Эксперт приехал на объект, а архив регистратора снять некому: программы нет, кабеля нет, пароль от прибора знал наладчик, который был здесь четыре года назад. Дальше два варианта — вызывать сервисную организацию и терять неделю или писать в заключении, что фактическая наработка не подтверждена документально. Оба плохие. Ниже — порядок действий, который службе эксплуатации имеет смысл выполнить заранее, до приезда эксперта.

Что вообще пишет регистратор

Регистратор параметров работы — это чёрный ящик крана. В энергонезависимую память он записывает:

• массу поднимаемого груза по каждому подъёму;
• вылет стрелы и соответствующую ему допустимую грузоподъёмность — для кранов стрелового типа;
• число рабочих циклов с распределением по группам нагрузок;
• наработку механизмов в машино-часах и число включений;
• факты перегруза с указанием степени превышения, даты и времени;
• срабатывания ограничителя грузоподъёмности и грузового момента;
• попытки обхода: отключение прибора, вмешательство в цепи датчиков, работа в режиме принудительного снятия блокировки;
• у части моделей — скорость ветра, угол наклона стрелы, температуру, координаты положения.

При экспертизе промышленной безопасности эти данные нужны не для отчётности. Остаточный ресурс металлоконструкций считается от фактического числа циклов и фактического спектра нагрузок, а не от календарного возраста крана. Кран 1998 года, отработавший в ремонтном цехе три подъёма в неделю, и кран того же года из литейного пролёта — это две совершенно разные машины, и разницу показывает именно архив регистратора.

Шесть шагов по снятию и расшифровке архива

1. Определите модель регистратора и найдите подходящее программное обеспечение. Модель и заводской номер прибора указаны на самом блоке, в паспорте крана и в акте наладки. Российский парк кранов оснащён приборами нескольких производителей, и каждый работает со своим фирменным ПО и своим форматом архива — универсальной программы «для всех регистраторов» не существует. Скачивать ПО следует с сайта изготовителя прибора или получать у сервисной организации, которая выполняла наладку. Заодно уточните, нужен ли пароль или ключ доступа: у многих приборов чтение архива защищено, и без ключа вы получите только текущие показания.

2. Подготовьте физический канал съёма данных. В зависимости от модели это фирменный кабель с переходником на USB или COM-порт, съёмный модуль памяти, карта памяти либо беспроводной канал у современных приборов. Кабель у большинства моделей нестандартный — обычный USB не подойдёт. Проверьте заранее: работает ли драйвер переходника на том ноутбуке, который поедет на объект, и хватает ли заряда батареи, потому что розетки в кабине крана может не быть.

3. Снимите архив, не нарушив его сохранность. Съём выполняется в режиме чтения. Ни в коем случае не запускайте операции инициализации, форматирования, обнуления счётчиков и сброса к заводским настройкам — в интерфейсах некоторых приборов эти пункты расположены рядом с чтением архива. Данные сразу сохраните в двух местах: на ноутбуке и на внешнем носителе. Файл архива не переименовывайте и не редактируйте — эксперт будет работать с исходным файлом, а не с вашей копией в таблице. Зафиксируйте дату, время и фамилию того, кто выполнял съём.

4. Сформируйте отчёт средствами штатной программы. ПО регистратора само строит отчётные формы: суммарная наработка, распределение циклов по группам нагрузок, перечень перегрузов с датами, графики нагружения, журнал событий. Формируйте отчёт за весь доступный период, а не за последний месяц, — и обязательно выгружайте его в том виде, в котором программа его создаёт, без ручного редактирования. Приложите к отчёту сведения о самом приборе: модель, заводской номер, дата установки, дата последней наладки.

5. Подготовьте пояснения по выявленным превышениям. Если архив показывает перегрузы, нужны письменные пояснения от эксплуатирующей организации: когда это произошло, при каких работах, какие меры приняты, проводился ли осмотр металлоконструкций после случая, есть ли записи в вахтенном журнале. Перегруз, зафиксированный прибором и объяснённый в документах, — рабочая ситуация, которую эксперт учтёт в расчёте. Перегруз, о котором на предприятии «ничего не знают», — повод расширить объём неразрушающего контроля и повод для вопросов к производственному контролю.

6. Передайте комплект экспертной организации до выезда специалистов. В комплект входят: исходный файл архива, сформированные отчёты, сведения о приборе и его наладке, пояснения по перегрузам, выписка из вахтенного журнала за сопоставимый период и сведения о ремонтах крана. Чем раньше эксперт получит данные, тем точнее составляется программа обследования: по спектру нагрузок заранее видно, какие узлы металлоконструкции нагружены сильнее и где нужен расширенный контроль.

Как эксперт читает эти данные

Первое, что сопоставляется, — данные архива и эксплуатационная документация. Наработка по регистратору должна коррелировать с вахтенным журналом и с режимом работы цеха. Если прибор показывает сотню циклов за пять лет на кране, который работает в две смены, это означает одно из двух: прибор был отключён или архив обнулялся. И то и другое — самостоятельная проблема.

Второе — спектр нагрузок. Группа классификации крана по режиму работы, указанная в паспорте, сравнивается с фактическим распределением. Если кран паспортно относится к лёгкому режиму, а по факту большая часть циклов идёт с грузами, близкими к номиналу, расчётный ресурс вырабатывается быстрее проектного, и срок продления по результатам экспертизы будет меньше.

Третье — перегрузы и их последствия. Единичное превышение, зафиксированное и отработанное осмотром, оценивается иначе, чем систематическая работа за пределами грузовой характеристики: во втором случае эксперт обязан считать накопленные повреждения от фактических нагрузок и расширять зоны неразрушающего контроля.

Чего делать нельзя

Соблазн «почистить» архив перед экспертизой возникает почти всегда, когда в нём десятки перегрузов. Это худшее из решений по нескольким причинам.

Приборы фиксируют сам факт вмешательства: обнуление архива, сброс настроек, отключение питания и разрывы в записях остаются в журнале событий. Разрыв в данных заметен сразу — по нему эксперт делает вывод, что фактическая наработка не подтверждена, и дальше работает по худшему сценарию: расширенный контроль, минимальный срок продления или отказ.

Второй уровень последствий серьёзнее. Экспертиза промышленной безопасности проводится на основании документов, представленных заказчиком, и за достоверность представленных сведений отвечает эксплуатирующая организация. Заведомо ложное заключение экспертизы промышленной безопасности — состав с самостоятельной ответственностью, а сознательное искажение исходных данных ставит под удар и заказчика, и эксперта. Если после такой экспертизы произойдёт авария, историю правки архива восстановят.

Разумная стратегия обратная: показать перегрузы, объяснить их и получить обоснованный вывод. Для крана это чаще всего означает не запрет эксплуатации, а конкретные условия — ограничение грузоподъёмности, сокращённый срок до следующей экспертизы, дополнительный контроль отдельных узлов.

Что сделать заранее, чтобы не терять неделю

• Внесите модель регистратора, его заводской номер и контакты обслуживающей организации в карточку крана.
• Храните кабель, ключ доступа и дистрибутив ПО в службе главного механика, а не у конкретного человека.
• Снимайте архив планово — раз в год, вместе с частичным техническим освидетельствованием, и сохраняйте копии. Так у вас накапливается история, а не один срез перед экспертизой.
• Разбирайте зафиксированные перегрузы сразу, оформляя осмотр и записи, а не за месяц до приезда эксперта.
• Включите проверку работоспособности прибора и целостности пломб в план производственного контроля.

Общие обязанности эксплуатирующей организации по организации и осуществлению производственного контроля установлены Федеральным законом № 116-ФЗ, а требования к приборам безопасности подъёмных сооружений — федеральными нормами и правилами; действующую редакцию и разъяснения смотрите на сайте Ростехнадзора.

Кому передавать данные

НПИ «Недра» проводит экспертизу промышленной безопасности подъёмных сооружений вместе с обследованием и техническим диагностированием в собственной научно-испытательной лаборатории, поэтому данные регистратора попадают напрямую к тем, кто составляет программу неразрушающего контроля. Если срок действия предыдущего заключения уже поджимает, документарную часть можно вести через сервис «Блиц-эксперт»: экспертиза оформляется онлайн от одного дня, заявку сразу видят все эксперты с нужной областью аттестации и первый свободный берёт её в работу, цена по тарифу института видна до регистрации, оплата двумя частями по 50%, рекомендации эксперта и исправленная документация ходят внутри заявки без ограничения числа раундов, а готовое заключение приходит с электронной подписью вместе со счётом и актом в личном кабинете.

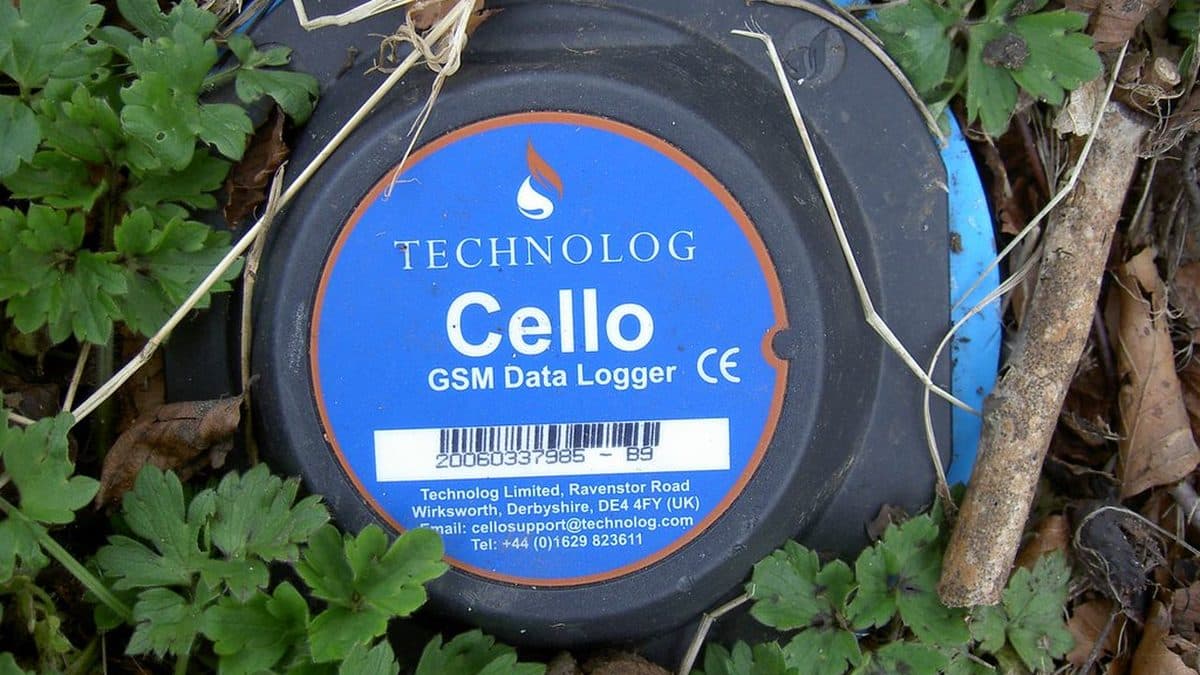

Фото: AndyArmstrong, Flickr, CC BY-SA 2.0
