Категории технологических трубопроводов и группы сред А, Б, В: как определить свою категорию

Категория технологического трубопровода — это не строчка в паспорте для отчётности. От неё зависит, какой процент сварных швов просветят, можно ли применить конкретную марку стали и арматуру, через сколько лет придёт срок ревизии и какой объём диагностики потребует эксперт при продлении срока службы. Ошибка в категорировании всплывает поздно и дорого: на экспертизе промышленной безопасности, когда выясняется, что контроль монтажных стыков выполнен в объёме более низкой категории и подтвердить качество швов нечем.

Разбираем алгоритм по шагам — от группы транспортируемой среды до практических последствий.

Шаг 1. Определить группу транспортируемой среды

Категорирование начинается не с давления, а с того, что течёт по трубе. Среды делят на группы по опасности, и общая логика такая:

• Группа А — вещества с токсическим действием. Внутри группы обычно выделяют подгруппы: отдельно чрезвычайно и высокоопасные вещества, отдельно умеренно и малоопасные, а также сжиженные газы, обладающие токсическим действием. Класс опасности вещества берут по ГОСТ 12.1.007.
• Группа Б — взрыво- и пожароопасные вещества. Внутри — горючие газы, включая сжиженные углеводородные, легковоспламеняющиеся жидкости и горючие жидкости. Разделение внутри группы идёт по температуре вспышки и агрегатному состоянию.
• Группа В — трудногорючие и негорючие вещества: вода, водяной пар, азот, воздух КИП, инертные газы, негорючие теплоносители.

Это рамка, а не таблица для копирования. Конкретные подгруппы, их буквенные индексы и критерии отнесения сверяйте по действующей редакции федеральных норм и правил — по оборудованию, работающему под избыточным давлением, и по профильным ФНП вашей отрасли (химические, нефтехимические и нефтеперерабатывающие производства, объекты нефтегазодобычи, газораспределение и газопотребление). Требования к технологическим трубопроводам за последние годы переиздавались, и редакция, по которой проектировали объект в 2008 году, уже не та, по которой его будут обследовать сейчас. Актуальный текст удобно смотреть на КонсультантПлюс или в разделе нормативных документов на сайте Ростехнадзора.

Практическая ловушка на этом шаге — смеси. По трубе редко идёт чистое вещество: это углеводородная фракция, сырьё с сероводородом, оборотная вода с ингибитором. Группу определяют по наиболее опасному компоненту с учётом его содержания, и если технологический регламент допускает изменение состава — категорировать надо по худшему режиму, а не по среднему.

Шаг 2. Взять расчётные давление и температуру

Второй вход в таблицу категорий — параметры среды. Здесь три типовые ошибки.

Берут рабочее давление вместо расчётного. Категорию определяют по расчётным параметрам, на которые рассчитан трубопровод, а не по тем, что показывает манометр в текущем режиме. Режим меняется, труба остаётся.

Забывают про пусковые и аварийные режимы. Продувка паром, регенерация катализатора, пропарка перед ремонтом, работа при закрытой задвижке на сбросе — кратковременные режимы, в которых температура или давление выходят далеко за эксплуатационные. Их учитывают.

Игнорируют минусовую температуру. Низкотемпературные участки — это отдельные требования к ударной вязкости металла и к выбору марки стали. Трубопровод сжиженного газа, выходящий из дросселя, и трубопровод того же газа до дросселя — разные условия работы металла.

Шаг 3. Выйти на категорию

Дальше по таблице действующих ФНП пересечение «группа среды × давление × температура» даёт категорию. Категорий пять, нумерация римская: I — самая жёсткая, V — самая мягкая. Принцип устроен так:

• для самых опасных сред категория назначается независимо от давления и температуры — низкое давление не делает трубопровод с высокотоксичной средой безобидным;
• для остальных групп категория растёт при повышении давления, при повышении температуры и при уходе температуры в минус;
• трубопровод одной и той же среды может иметь разные категории на разных участках, если участки работают при разных параметрах.

Числовые границы по давлению и температуре здесь сознательно не приводим: они заданы таблицей нормативного документа, и подставлять их по памяти — прямой путь к ошибке в паспорте. Откройте действующую редакцию и определите категорию по ней, зафиксировав в расчётно-пояснительной записке, по какому именно документу и какой редакции выполнено категорирование. Эта запись потом экономит часы спора с экспертом.

Что следует из категории на практике

Категория — это не ярлык, а набор обязательств на весь жизненный цикл.

Материалы и комплектующие. Чем выше категория, тем уже перечень допустимых марок стали, жёстче требования к сертификатам, входному контролю, ограничениям по применению неметаллических материалов и литых деталей.

Объём неразрушающего контроля сварных соединений. Это главное денежное следствие. Для трубопроводов низших категорий радиографическому или ультразвуковому контролю подлежит выборочная доля стыков, для высших — существенно большая доля вплоть до стопроцентного контроля, плюс дополнительные виды контроля: капиллярный или магнитопорошковый, контроль твёрдости и стилоскопирование для легированных сталей. Объём задаётся нормативом по категории, и «договориться» об уменьшении на площадке нельзя.

Арматура, соединения и опоры. Для высших категорий ограничивают применение фланцевых и резьбовых соединений в пользу сварных, предъявляют повышенные требования к классу герметичности затвора арматуры и к её материальному исполнению.

Испытания и документация. Программа и параметры испытаний на прочность и плотность, необходимость дополнительных испытаний на герметичность, состав исполнительной документации — всё привязано к категории.

Периодичность ревизии и диагностики. Сроки ревизии трубопровода устанавливает эксплуатирующая организация в графике, но опирается при этом на категорию, группу среды, коррозионную агрессивность и фактическую скорость коррозии по данным толщинометрии. Для агрессивных сред высших категорий интервалы измеряются годами, для водяных и паровых линий группы В — заметно длиннее.

Три ошибки, которые видно на экспертизе

1. Категория взята из старого паспорта и не пересмотрена после изменения технологии. Сменили сырьё, подняли давление, перевели линию под другой продукт — категория должна быть пересчитана, а решение оформлено документально.
2. Трубопровод категорирован целиком по самому мягкому участку. Когда трасса включает участки с разными параметрами, категорирование по «среднему» занижает требования к контролю на самом нагруженном отрезке.
3. Категория есть, а подтверждающего контроля нет. В паспорте указана высокая категория, а в исполнительной документации объём радиографии соответствует низшей. Это прямое замечание в заключении, и закрывается оно дополнительным контролем уже в эксплуатации, часто со вскрытием изоляции и остановом.

Как это закрывается

Если срок безопасной эксплуатации трубопровода истекает или категория определена спорно, вопрос решается экспертизой промышленной безопасности с техническим диагностированием: визуальный и измерительный контроль, толщинометрия, контроль сварных соединений, при необходимости — поверочный расчёт на прочность и определение остаточного ресурса.

Когда срок горит, узкое место обычно не в работе, а в ожидании: найти экспертную организацию с нужной областью аттестации, дождаться счёта, согласовать сроки. Под такие ситуации НПИ «Недра» сделало сервис «Блиц-эксперт» — экспертиза промышленной безопасности онлайн от одного дня. Заявку сразу видят все эксперты, аттестованные по нужной области, и первый свободный берёт её в работу; цена берётся из тарифа института и видна до регистрации; оплата двумя частями по 50% — аванс и остаток после готовности заключения; замечания и исправленная документация ходят внутри заявки без ограничения числа раундов, а заключение приходит с ЭЦП.

Если категорирование трубопроводов на вашей площадке делалось давно и вы не уверены, что оно выдержит проверку, начните с ревизии паспортов и схем: сверьте группу среды по фактическому составу продукта, расчётные параметры — по действующему технологическому регламенту, а объём выполненного контроля — по исполнительной документации. Расхождения, найденные заранее, стоят на порядок дешевле тех, что находит инспектор.

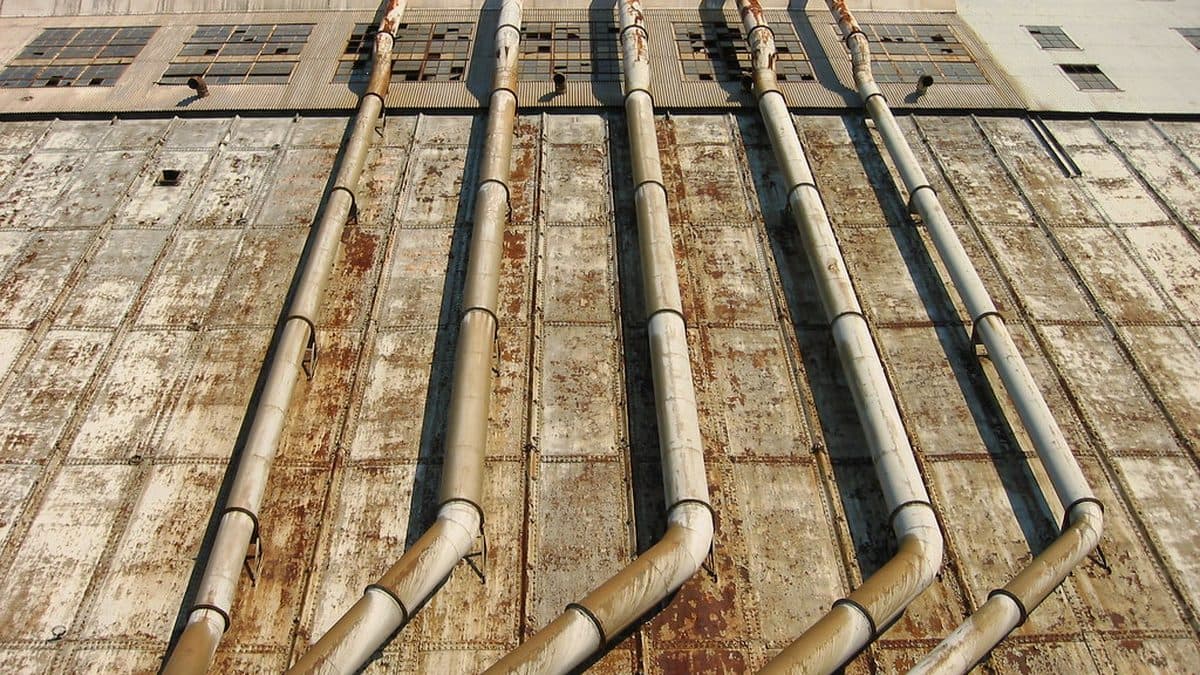

Фото: rezendi, Flickr, CC BY 2.0
