Лаборатория пробирного анализа на ЗИФ: печи, вытяжки и требования к помещениям и оборудованию

Пробирно-аналитическую лабораторию на новой фабрике обычно запускают последней, а нужна она раньше всех остальных переделов: без неё нечем подтвердить качество продукта, нечем вести технологический контроль и не на чем строить внутренний учёт. При этом лаборатория — не комната с приборами, а самостоятельный участок с тепловыми агрегатами, вентиляцией, химическим хранением и собственными отходами, и требования к ней приходят сразу из нескольких систем.

Разбираем, из чего складывается готовность лаборатории: помещения, оборудование, вентиляция, хранение реактивов, обращение с отходами, персонал, метрология. Про технологию самого анализа — ни слова, это предмет методик, а не статьи. Радиационный контроль сырья и требования к нему — отдельная тема и отдельный набор документов.

Планировка: с чего начинается лаборатория

Ошибки планировки не лечатся оборудованием — их приходится переделывать строительно. Что закладывается на стадии проекта:

• разделение зон: приём и подготовка проб, весовая, аналитические помещения, печное отделение, склад реактивов, комната персонала. Смешивать пробоподготовку с аналитикой нельзя — пыль портит результаты и условия труда;
• отдельное помещение под печи с учётом тепловыделений, с самостоятельной вытяжкой и запасом по электрической мощности;
• весовая с требованиями к вибрации, сквознякам и температурной стабильности — виброизолированные столы, отсутствие прямого потока от вентиляции;
• склад реактивов и кислот, вынесенный из аналитических помещений, с раздельным хранением несовместимых веществ;
• покрытия полов и поверхностей, стойкие к химическому воздействию и допускающие влажную уборку, отсутствие мест скопления пыли;
• водоснабжение, включая систему подготовки воды под аналитические нужды, и канализация с нейтрализацией стоков;
• душ и фонтаны для промывки глаз в зоне досягаемости от рабочих мест с кислотами;
• пути эвакуации и решения по пожарной безопасности, увязанные с режимными требованиями к помещениям, где обращаются ценности.

Последний пункт — постоянный источник конфликтов на проектировании. Контур охраны, контроль доступа и видеонаблюдение должны сосуществовать с эвакуационными выходами и с нормальной работой вентиляции. Решается это на бумаге и до монтажа; после — только переделкой.

Печное отделение

Муфельные, шахтные и камерные печи — самая нагруженная часть лаборатории и по энергетике, и по требованиям охраны труда. Что должно быть:

• паспорта изготовителя с заводскими номерами, годом выпуска и назначенным сроком службы, руководства по эксплуатации на русском языке;
• сертификаты или декларации соответствия техническим регламентам;
• акты монтажа и подключения, протоколы электроизмерений, документы на заземление;
• протоколы проверки терморегулирования, защит от перегрева и аварийного отключения;
• местные вытяжные устройства над каждой печью и над рабочим столом выгрузки, с подтверждёнными замерами;
• термостойкие площадки и столы для горячей оснастки, инструмент для работы с горячими изделиями;
• СИЗ под фактические условия: термостойкая одежда, защита лица, глаз и рук, средства защиты органов дыхания;
• журнал эксплуатации и ремонтов печей, график технического обслуживания;
• инструкции по охране труда под конкретные рабочие места, а не типовые.

Если печи работают на топливном газе, добавляется весь набор требований к газоиспользующему оборудованию: арматура, автоматика безопасности, контроль загазованности, аварийная вентиляция, отдельная область аттестации персонала. Вид энергии определяется на стадии проекта — менять его после монтажа дорого.

Вентиляция и вытяжные шкафы

Вентиляция — то, по чему лабораторию принимают или не принимают. Принципы простые и проверяемые:

• вытяжные шкафы на всех операциях с кислотами, летучими и пылящими веществами; скорость в рабочем проёме подтверждается инструментальными замерами, а не паспортом шкафа;
• материалы шкафа и внутренней отделки, стойкие к применяемым средам; самостоятельные вытяжные системы для несовместимых сред;
• общеобменная приточно-вытяжная вентиляция с балансом, не допускающим перетоков из печного отделения и склада реактивов в чистые зоны;
• очистка выбросов перед выпуском в атмосферу и учёт источников выбросов в экологической документации предприятия;
• резервирование вентиляторов на критичных системах и сигнализация об их остановке;
• блокировка, не позволяющая вести работы при неработающей вытяжке;
• протоколы наладки и периодических проверок эффективности вентиляции, паспорта на системы;
• замеры воздуха рабочей зоны и результаты специальной оценки условий труда по каждому рабочему месту.

Реактивы, свинцовые материалы и отходы

Химическое хранение и обращение с отходами — та часть, которую чаще всего организуют по факту, а не по документам. Что нужно:

• перечень применяемых веществ с паспортами безопасности от фактического поставщика и карточками опасности на рабочих местах;
• расчёт максимальных количеств на площадке и проверка, не набираются ли признаки отнесения объекта к опасному производственному объекту. Виды и пороговые количества опасных веществ смотрите непосредственно в приложениях к Федеральному закону № 116-ФЗ в действующей редакции — выписывать значения по памяти нельзя;
• раздельное хранение несовместимых веществ, шкафы и поддоны, вентилируемые ёмкости под кислоты, ограничение количеств на рабочих местах;
• порядок приёма, выдачи и списания реактивов с журналом учёта;
• средства нейтрализации и сбора проливов, аварийный запас СИЗ, отработанные на практике действия персонала;
• организация обращения со свинцовосодержащими материалами и отходами: выделенные зоны, отдельный инструмент и тара, запрет выноса спецодежды, раздельные гардеробные, санитарно-бытовые помещения с душевыми;
• медицинские осмотры персонала по фактическим вредным факторам и контроль за их прохождением;
• паспорта отходов, места накопления, договоры с лицензированными организациями на вывоз, журнал учёта движения отходов;
• решения по стокам лаборатории с нейтрализацией и учётом в экологической документации предприятия.

Лаборатория как подразделение и лаборатория как источник данных

Здесь проходит граница, которую регулярно путают, и из-за неё лабораторию приходится переделывать уже после запуска.

Требования к лаборатории как к производственному подразделению — это помещения, оборудование, вентиляция, охрана труда, обращение с веществами и отходами, обученный персонал, медосмотры, инструкции и журналы. Их выполнение проверяют надзорные органы по своим направлениям, а на территории опасного производственного объекта на лабораторное оборудование распространяются и общие требования к техническим устройствам.

Требования к результатам — это уже совсем другая система. Если данные лаборатории используются только для внутреннего технологического контроля, достаточно внутренних регламентов и рабочих методик. Если результаты идут в учёт, в отчётность, в расчёты с контрагентами или в разрешительные документы, добавляется метрологическое обеспечение:

• средства измерений утверждённого типа с действующими свидетельствами о поверке — весы, печи с контролем температуры, средства измерений вспомогательных параметров;
• применяемые методики измерений и порядок подтверждения их пригодности в конкретной лаборатории;
• стандартные образцы и порядок внутрилабораторного контроля качества результатов;
• прослеживаемость: маркировка проб, журналы регистрации, порядок хранения дубликатов и арбитражных проб, форма и порядок выдачи протоколов;
• решение о необходимости аккредитации — оно зависит от того, для чего именно используются результаты, и принимается до закупки оборудования, а не после.

Ответ на вопрос «нужна ли аккредитация» определяет состав оборудования, штат и бюджет лаборатории. Отвечать на него на стадии проекта дешевле, чем через год работы.

Порядок создания лаборатории на новом объекте

Последовательность, которая экономит месяцы:

• Определить назначение. Для чего используются результаты — только для технологического контроля или для учёта и отчётности. От этого зависит всё остальное.
• Сформировать перечень задач и методик, из него — перечень оборудования и реактивов, из него — требования к помещениям и к энергетике.
• Спроектировать помещения с вентиляцией, хранением и режимным контуром одновременно, а не по частям.
• Закупить оборудование с полным комплектом документов: паспорт с заводским номером и сроком службы, руководство на русском языке, сертификаты, первичная поверка для средств измерений.
• Смонтировать и принять с протоколами: электроизмерения, наладка и замеры вентиляции, проверка защит печей, поверка весов на месте установки.
• Набрать и обучить персонал: обучение по охране труда и по фактическим вредным факторам, медосмотры, инструкции по рабочим местам, стажировка и допуск.
• Оформить документы подразделения: положение о лаборатории, должностные инструкции, перечень методик, журналы, график обслуживания и поверки оборудования, порядок обращения с отходами.
• Отработать нештатные ситуации до начала работы: пролив, отказ вытяжки, отключение электроснабжения при работающих печах.

Если лабораторный корпус входит в границы опасного производственного объекта, часть оборудования попадает под требования к техническим устройствам, и по позициям без данных о сроке службы или после ремонта с изменением конструкции может потребоваться экспертиза промышленной безопасности. Когда такая позиция обнаруживается на финише пуска, критичен срок: НПИ «Недра» сделало под это сервис «Блиц-эксперт» — заявку сразу видят все эксперты, аттестованные по нужной области, первый свободный берёт её в работу, срок от одного дня, цена по тарифу видна до регистрации, оплата двумя частями по 50%, замечания и исправленная документация ходят внутри заявки, заключение приходит с электронной подписью.

Действующие нормативные акты и разъяснения по контрольно-надзорным мероприятиям публикуются на сайте Ростехнадзора; ответственность за нарушение требований промышленной безопасности установлена статьёй 9.1 КоАП РФ и включает административное приостановление деятельности.

У НПИ «Недра» есть собственная научно-испытательная лаборатория, поэтому лабораторный контур мы разбираем изнутри: помогаем сформировать перечень оборудования и методик под задачи объекта, проверяем проектные решения по помещениям и вентиляции, готовим документы подразделения и схему метрологического обеспечения, обучаем персонал. Если фабрика строится и лаборатория пока существует только в виде площади на плане — начинать надо с вопроса о назначении результатов: он определяет и планировку, и бюджет.

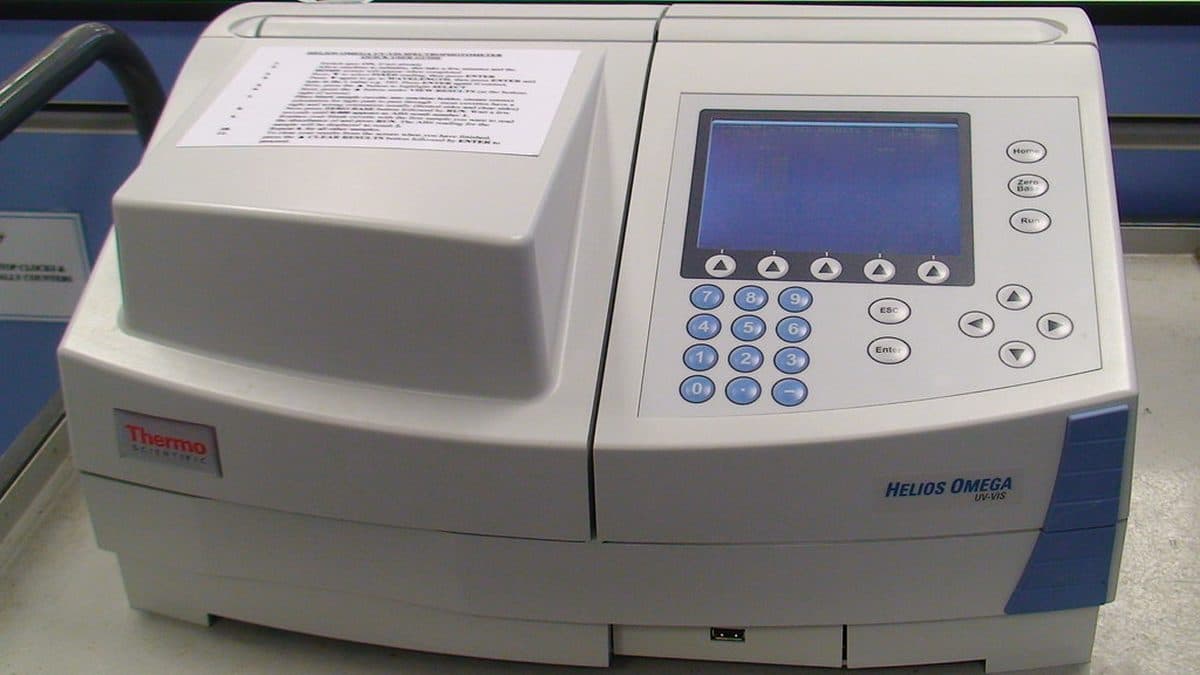

Фото: Biology Open Educational Resources, Flickr, CC BY-SA 2.0
