Неразрушающий контроль металлоконструкций крана при ЭПБ: зоны контроля, методы и протоколы

Заключение экспертизы промышленной безопасности на кран, отработавший нормативный срок службы, держится на данных лаборатории. Если неразрушающий контроль выполнен формально — прошлись фонариком по балке и подписали протокол — эксперт либо отправит работу на доработку, либо подпишет то, за что потом ответит лично. Разбираем контроль металлоконструкций подъёмных сооружений со стороны лаборатории: что смотрят, чем смотрят, в каком объёме и как это оформляется.

Речь именно о металлоконструкциях крана — мостах, стрелах, порталах, опорах. Механизмы, канаты, приборы безопасности и электрооборудование проверяются отдельно и по своим правилам.

Зачем кран вообще ставят под приборы

Металлоконструкция крана работает в режиме, который в машиностроении называют малоцикловой усталостью: каждый подъём груза — цикл нагружения, за смену их сотни. Через двадцать лет эксплуатации накопленное число циклов измеряется миллионами, и разрушение начинается не там, где металл проржавел насквозь, а там, где концентратор напряжений совпал с дефектом сварки.

Визуально такая трещина не видна почти до самого конца. Она растёт от корня шва или от подреза внутрь металла, и первый внешний признак появляется, когда до потери несущей способности остаётся немного. Именно поэтому обследование крана при экспертизе промышленной безопасности не сводится к осмотру: нужны методы, которые показывают то, что под краской и внутри шва.

Общая рамка требований задана Федеральным законом № 116-ФЗ о промышленной безопасности и федеральными нормами и правилами по подъёмным сооружениям; конкретный объём и методы контроля определяются программой обследования под конкретный тип крана, его паспорт и руководство по эксплуатации.

Критические зоны металлоконструкций

Объём контроля не размазывается равномерно по всей машине. Есть зоны, где статистика отказов концентрируется, и именно они разбираются в первую очередь.

Мостовые и козловые краны

• верхний и нижний пояса главных балок в зоне максимального изгибающего момента — середина пролёта;
• стыковые и угловые швы соединения главной балки с концевой балкой — узел, который принимает и изгиб, и кручение;
• зона крепления рельса грузовой тележки, места приварки диафрагм и рёбер жёсткости;
• сварные швы концевых балок в районе установки ходовых колёс и буксовых узлов;
• у козловых кранов дополнительно — узлы соединения опор с пролётным строением и раскосы опор.

Стреловые, башенные и портальные краны

• узлы крепления стрелы к поворотной платформе: проушины, оси, пальцы, втулки;
• пояса и раскосы решётчатых стрел, особенно первая и последняя секции и стыки секций;
• зона опорно-поворотного устройства и крепления его болтами к платформе и ходовой раме;
• секции башни и стыки телескопических секций, оголовок стрелы;
• портал и его связи, места установки опорных узлов.

Отдельная категория — места, где кран когда-то ремонтировали. Ремонтная вставка, приваренная накладка, наплавка на проушине: если ремонт делали без проекта и без последующего контроля, эта зона автоматически попадает в объём обследования как подозрительная.

Какие методы применяют и что каждый находит

Визуально-измерительный контроль (ВИК). Базовый и обязательный метод, с которого начинается любое обследование. Даёт геометрию: прогибы и выгибы балок, отклонения от прямолинейности, скручивание, деформации поясов, состояние лакокрасочного покрытия, видимые трещины, отсутствие или ослабление болтов и заклёпок, состояние сварных швов по внешним признакам — подрезы, наплывы, непровары в доступных местах. Измерения выполняются штангенциркулем, шаблонами сварщика, нивелиром и лазерным дальномером, а не на глаз.

Ультразвуковой контроль (УЗК). Основной метод для стыковых сварных швов и толстостенных элементов. Находит внутренние несплошности — непровары, шлаковые включения, трещины, — которые не выходят на поверхность. Применяется на швах поясов, стыках секций, узлах крепления.

Магнитопорошковый контроль (МПК). Самый чувствительный метод к поверхностным и подповерхностным трещинам на ферромагнитной стали. Рабочий инструмент для проушин, осей, пальцев, зон вокруг отверстий и галтелей — то есть для всех концентраторов напряжений.

Капиллярный контроль (ПВК). Применяется там, где нужен поверхностный контроль, а намагничивание невозможно или неудобно — в том числе на нержавеющих и цветных элементах. Хорошо выявляет тонкие поверхностные трещины и раскрытые дефекты шва.

Ультразвуковая толщинометрия. Показывает фактическую остаточную толщину стенки в точках замеров. Ключевой метод для кранов, работающих на открытом воздухе, в цехах с агрессивной средой, на металлургических и химических производствах. По разнице между паспортной и фактической толщиной считается скорость коррозионного износа и оценивается остаточный ресурс.

Дополнительно применяются измерение твёрдости, контроль геометрии пути и, при необходимости, статические и динамические испытания крана контрольным грузом — но это уже отдельный блок программы, а не неразрушающий контроль в чистом виде.

Как формируется объём контроля

Объём — это не «сколько успеем», а расчётная величина, которая обосновывается в программе обследования. На него влияют:

• тип и группа классификации крана по режиму работы: кран металлургического цеха с режимом А7 и ремонтный кран, работающий раз в месяц, обследуются по-разному;
• фактическая наработка — число циклов и машино-часов, в том числе по данным регистратора параметров, если он есть;
• возраст крана и число уже пройденных экспертиз: с каждым продлением объём контроля обычно растёт;
• условия эксплуатации — улица, агрессивная среда, отрицательные температуры, транспортировка расплавов;
• результаты ВИК: любая обнаруженная деформация, подозрительный участок или следы ремонта расширяют объём инструментального контроля по месту;
• история отказов и ремонтов по эксплуатационной документации.

Практический принцип: сплошной контроль всех швов крана физически невозможен и экономически бессмысленен, поэтому лаборатория выбирает представительные участки в критических зонах и расширяет выборку при обнаружении дефектов. Если в одном узле нашли усталостную трещину, аналогичные узлы контролируются полностью — это стандартная логика, и её отсутствие в отчёте эксперт заметит сразу.

Квалификация тех, кто держит прибор

Протокол НК действителен ровно настолько, насколько подтверждена компетентность лаборатории и специалистов. Эксперт при приёмке смотрит три вещи: область аттестации лаборатории неразрушающего контроля, аттестацию каждого дефектоскописта по применённому методу с соответствующим уровнем квалификации и группой объектов, и сведения о поверке и калибровке применённых приборов и настроечных образцов.

Типичная причина отказа — специалист аттестован на ультразвуковой контроль, но группа объектов в его удостоверении не включает подъёмные сооружения. Формально документ есть, фактически протокол не годится. Вторая по частоте причина — просроченная поверка толщиномера или дефектоскопа на дату проведения работ.

Что должно быть в протоколе

Протокол, который эксперт принимает без переписки, содержит:

• идентификацию объекта: тип и модель крана, заводской и регистрационный номер, грузоподъёмность, год изготовления, владелец, место установки;
• ссылку на программу обследования и на методические документы, по которым выполнялся контроль;
• метод, схему и зоны контроля с привязкой к конструкции — номер балки, секции, узла, а не «шов на стреле»;
• тип, заводской номер и сведения о поверке применённой аппаратуры, характеристики преобразователей, настроечные образцы;
• параметры контроля: чувствительность, частота, углы ввода, способ намагничивания, тип пенетранта, подготовка поверхности;
• результаты по каждой зоне с указанием обнаруженных несплошностей, их координат и размеров;
• критерии оценки и вывод по каждому участку: соответствует или не соответствует;
• дату выполнения, подписи дефектоскопистов с номерами удостоверений и подпись руководителя лаборатории.

Отдельно о схемах контроля. Протокол без схемы с указанием точек замеров толщины — самый частый повод для замечаний: по такому документу невозможно ни повторить контроль через три года, ни посчитать скорость коррозии, потому что неизвестно, в тех же точках мерили или в других.

Частые дефекты и что они значат

Усталостные трещины. Развиваются от концентраторов: краёв сварных швов, отверстий, галтелей, мест приварки рёбер. Чаще всего обнаруживаются в узлах крепления стрелы, в зоне соединения главной и концевой балок, вокруг отверстий проушин. Трещина в несущем элементе — не предмет для рассуждений: эксплуатация прекращается, решение принимается по проекту ремонта.

Коррозионный износ. Уменьшение толщины стенки снижает несущую способность и меняет расчётную схему. Опасен не столько равномерный износ, сколько язвенная коррозия и зоны под отслоившейся краской, в карманах и на нижних поясах, где скапливается влага.

Остаточные деформации. Прогиб главной балки сверх допустимого, выгиб или скручивание — признак либо перегрузов, либо накопленной усталости. Прогиб влияет и на работу тележки: заклинивание, ускоренный износ ходовых колёс и рельса.

Дефекты ремонтных швов. Непровары, поры, несплавления в сварке, выполненной без технологии и без контроля. Такой шов ведёт себя хуже, чем исходный металл.

Как это организовано в НПИ «Недра»

Самая дорогая для владельца ситуация — когда обследование делает одна организация, экспертизу другая, и они месяц переписываются о том, чего не хватает в протоколах. В НПИ «Недра» собственная научно-испытательная лаборатория неразрушающего контроля работает в одном контуре с экспертами по подъёмным сооружениям: программа обследования составляется сразу под требования экспертизы, дефектоскописты выезжают на объект со своей аппаратурой, а результаты контроля ложатся в заключение без промежуточных согласований.

Когда срок действия предыдущего заключения уже истекает, а кран нужно оставить в работе, документарную часть можно ускорить: сервис «Блиц-эксперт» НПИ «Недра» оформляет экспертизу промышленной безопасности онлайн от одного дня — заявку видят все эксперты с нужной областью аттестации, первый свободный берёт её в работу, цена берётся из тарифа института и видна до регистрации, оплата двумя частями по 50%, а готовое заключение приходит с электронной подписью вместе со счётом и актом в личном кабинете.

Перед заявкой полезно свериться с актуальными требованиями и реестром заключений на сайте Ростехнадзора: заключение, не внесённое в реестр, юридически не работает, какой бы качественный контроль за ним ни стоял.

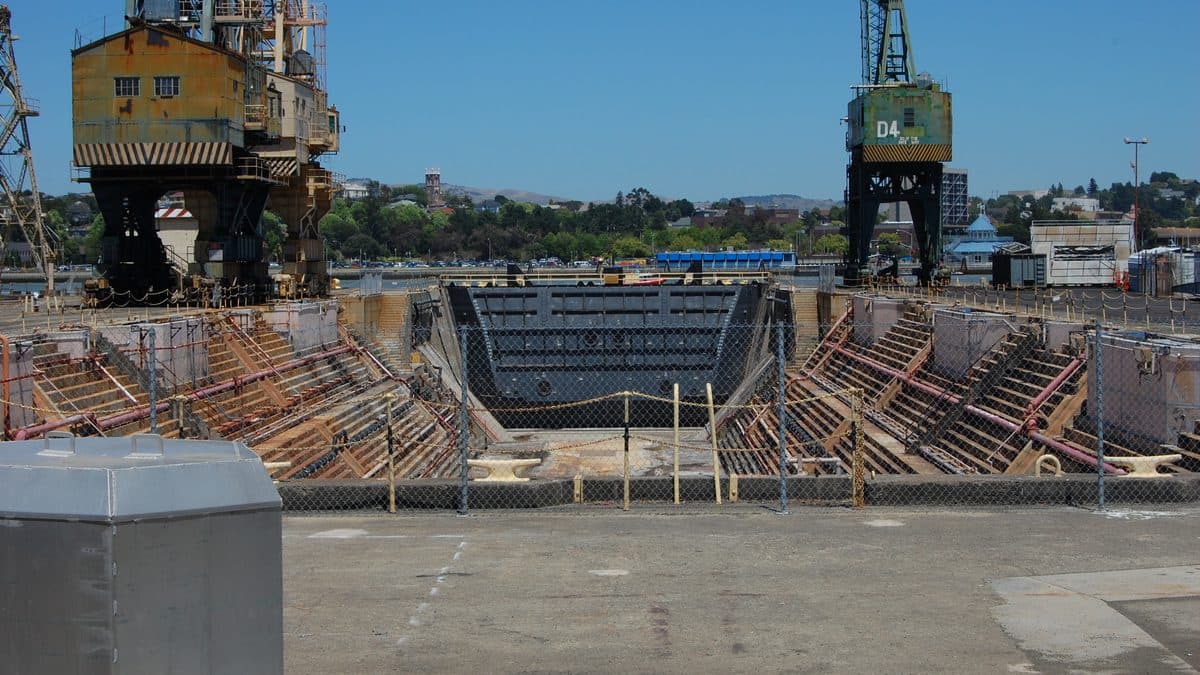

Фото: Kecko, Flickr, CC BY 2.0
