Неразрушающий контроль и испытания во Владимирской области: стекловарение и машиностроение

Протокол ультразвукового контроля пришёл, а экспертиза его не приняла: метод в аттестате лаборатории есть, а вот нужный объект контроля в область аттестации не попал. Работу приходится переделывать, эксперт ждёт, ремонтное окно сокращается. Во Владимирской области это самая частая причина срыва сроков — не сам контроль, а несовпадение области аттестации лаборатории с тем, что фактически нужно проверить.

Профиль региона задаёт состав задач. Стекловарение и производство изделий из стекла, машиностроение и приборостроение Коврова, Мурома, Александрова, выпуск строительных материалов и железобетонных конструкций — на этих площадках лабораторные методы нужны постоянно и в разных сочетаниях: от контроля сварных швов трубопроводов до определения фактической прочности бетона в конструкции.

Что реально контролируют на площадках области

Три отраслевых блока дают три разных перечня работ.

• Стекловарение и печное хозяйство. Металлоконструкции каркасов и площадок обслуживания, газопроводы и газовое оборудование печей, рекуператоры и воздуховоды, компенсаторы, дымовые трубы и борова, трубопроводы охлаждающих контуров, сосуды под давлением компрессорных. Основная нагрузка — высокая температура и цикличность нагрева, поэтому по металлоконструкциям смотрят сварные узлы, а по трубопроводам — утонение стенки и состояние металла.
• Машиностроение и приборостроение. Сосуды и трубопроводы под давлением, компрессорные и воздухосборники, грузоподъёмные краны и их металлоконструкции, технологические рамы и опоры, сварные соединения после ремонта и после замены участков.
• Стройматериалы и железобетон. Прочность бетона в конструкции, армирование, толщина защитного слоя, испытания образцов, контроль сварных соединений закладных деталей и арматурных каркасов, обследование несущих конструкций зданий и сооружений.

Один и тот же объект часто требует нескольких методов сразу. Например, для оценки остаточного ресурса участка трубопровода понадобятся визуально-измерительный контроль, ультразвуковая толщинометрия, ультразвуковой или радиографический контроль сварных швов, твердометрия, а при подозрении на изменение структуры металла — металлография по репликам.

Почему экспертиза принимает протокол не от любой лаборатории

Результаты контроля — это доказательная база заключения экспертизы промышленной безопасности. Поэтому эксперт проверяет не только цифры в протоколе, но и правомочность того, кто его выдал. Принцип такой: лаборатория должна быть аттестована, а её область аттестации — покрывать одновременно три вещи.

1. Метод контроля. Визуально-измерительный, ультразвуковой, радиографический, магнитопорошковый, капиллярный, вихретоковый, акустико-эмиссионный, вибродиагностика, контроль твёрдости и толщины — каждый метод вписывается в аттестат отдельно.
2. Объект контроля. Группы объектов разделены: оборудование под давлением, подъёмные сооружения, объекты газораспределения и газопотребления, металлоконструкции зданий и сооружений, оборудование нефтяной и химической промышленности. Аттестация по ультразвуку для сосудов не даёт автоматического права контролировать краны.
3. Персонал. Специалисты аттестуются по уровням квалификации и тем же методам и объектам. Протокол подписывает специалист нужного уровня, а не любой дефектоскопист.

Отдельно стоят испытания как таковые — механические испытания образцов, химический анализ, металлография, испытания бетона. Здесь работает не аттестация лаборатории неразрушающего контроля, а аккредитация испытательной лаборатории в национальной системе аккредитации с конкретной областью аккредитации по методикам и показателям. Это разные документы и разные проверки, и в комплекте к заключению нужны оба, если вы применяли и то, и другое.

Конкретные шифры документов, по которым аттестуются лаборатории и персонал, периодически обновляются, а область аттестации у каждой лаборатории своя. Не полагайтесь на устные заверения: запрашивайте копию аттестата с приложением и сверяйте построчно свои методы и объекты. Действующую нормативную базу и требования надзора удобно проверять по справочно-правовым системам.

Мобильная лаборатория и стационар: что где делается

Большая часть контроля выполняется на площадке заказчика. Мобильная лаборатория привозит ультразвуковые дефектоскопы и толщиномеры, твердомеры, комплекты для капиллярного и магнитопорошкового контроля, оборудование для визуально-измерительного контроля, приборы для испытания бетона методами отрыва со скалыванием и ударного импульса. Всё это не требует остановки соседних участков и делается в обычную смену.

Иначе устроена радиография. Радиографический контроль сварных швов ведётся с источником ионизирующего излучения, а значит требует зоны оцепления, ограничения доступа, радиационного контроля и соблюдения режима работ. На действующем производстве это практически всегда означает ночную смену или выходной день: днём вокруг контролируемого узла работают люди, и оцепить участок нужного радиуса невозможно. Планировать радиографию на «когда получится» бессмысленно — её согласовывают с графиком производства заранее, вместе со службой охраны труда и ответственным за радиационную безопасность.

Третья категория работ вообще не выполняется на площадке. Механические испытания на растяжение и ударный изгиб, определение химического состава, полноценная металлография со шлифами требуют вырезки образцов и стационарного оборудования. Значит, к сроку прибавляется вырезка, маркировка, доставка в лабораторию, очередь на испытательную машину и заделка вырезанного участка с последующим контролем сварного шва. Это нормальная практика при оценке остаточного ресурса, но её нужно закладывать в график, а не обнаруживать в середине ремонта.

Как собрать объекты в одну поездку

Выезд лаборатории оплачивается временем бригады и дорогой, а не количеством швов. Поэтому экономика проста: чем больше объектов на одной площадке закрывается за один заезд, тем дешевле обходится каждый.

• Составьте сводный перечень по площадке целиком: трубопроводы, сосуды, краны, металлоконструкции, здания. Не по одному техническому устройству, из-за которого началась история.
• Разнесите работы по сменам: дневная смена — ультразвук, толщинометрия, твердометрия, визуальный контроль; ночная — радиография с оцеплением.
• Соберите в один график площадки, расположенные близко друг к другу, — производство и склад, цех и котельная, головное предприятие и филиал в соседнем районе.
• Подготовьте доступ заранее: леса и площадки обслуживания, освещение, зачистка швов до металлического блеска, снятие изоляции в точках толщинометрии, наряды-допуски и пропуска на бригаду.
• Соберите документацию: паспорта, исполнительные схемы, сведения о ремонтах и заменах участков, предыдущие протоколы и заключения.

Неподготовленный доступ — самая дорогая строка. Если бригада приехала, а изоляция не снята и лесов нет, день уходит впустую, и повторный выезд оплачивается отдельно.

Из чего складываются срок и цена

Срок формируется из четырёх слагаемых, и только первое зависит от объёма контроля: сам контроль на площадке, лабораторные испытания образцов, обработка результатов и оформление протоколов, а при необходимости — расчёты остаточного ресурса. Цена складывается схожим образом.

• Состав методов и объём. Количество точек толщинометрии, метраж швов под ультразвук или радиографию, число образцов на разрушающие испытания.
• Условия работы. Высота, стеснённость, температура, необходимость промышленного альпинизма, ночная смена, оцепление.
• Логистика. Расстояние от базы до площадки, число дней бригады на объекте, доставка образцов в стационарную лабораторию.
• Состояние документации. Отсутствие паспортов и исполнительных схем добавляет работу по восстановлению сведений и расширяет объём контроля, потому что толщины и марки металла приходится определять фактически.

Когда протоколы уже на руках, а заключение экспертизы нужно быстро, помогает сервис «Блиц-эксперт» НПИ «Недра»: экспертиза оформляется онлайн со сроком от одного дня, заявку сразу видят все эксперты, аттестованные по нужной области, и первый свободный берёт её в работу. Цена берётся из тарифа института и видна до регистрации, оплата идёт двумя частями по пятьдесят процентов — аванс и остаток после готовности заключения, замечания и исправленная документация ходят внутри заявки без ограничения по числу раундов, а готовое заключение приходит с электронной подписью.

Кому подведомственны объекты области

Подведомственность определяется местом нахождения опасного производственного объекта, а не юридическим адресом организации. Стекольный цех, компрессорная или склад железобетона во Владимирской области относятся к тому межрегиональному управлению Ростехнадзора, в зону деятельности которого входит регион, независимо от того, где зарегистрировано юридическое лицо. Территориальные отделы управления закреплены за группами районов, через них идут регистрация ОПО, внесение изменений в реестр и надзорные мероприятия.

Состав отделов и их реквизиты периодически меняются, поэтому сверяйте актуальные данные своего управления на официальном сайте Ростехнадзора перед подачей документов. Заключение экспертизы вносится в реестр того управления, которому подведомствен объект, и до внесения в реестр юридической силы не имеет.

НПИ «Недра» закрывает по Владимирской области весь контур лабораторных работ: неразрушающий контроль основными методами, толщинометрия и твердометрия, металлография и механические испытания, испытания бетона и обследование строительных конструкций, техническое диагностирование с расчётом остаточного ресурса и последующая экспертиза промышленной безопасности. Опишите площадку в форме заявки — перечень объектов, доступные окна и ограничения по сменам, и инженер соберёт график так, чтобы закрыть всё за один выезд.

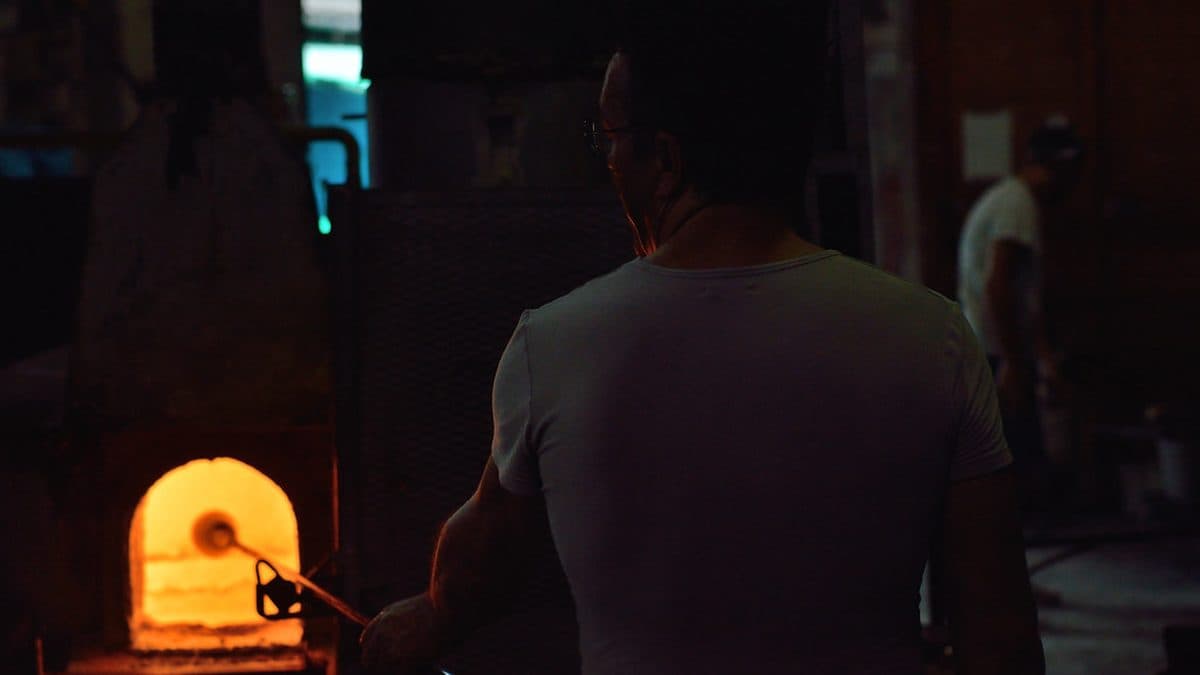

Фото: Street Smitty, Flickr, CC BY 2.0
