Перекладка паропровода и трубопровода горячей воды на предприятии: экспертиза проекта ТП за 6 шагов

Перекладка заводского паропровода по новой трассе, смена диаметра, перенос с земли на эстакаду или подключение нового потребителя — это изменение технологической схемы, то есть техническое перевооружение опасного производственного объекта. На такие работы нужна документация на техперевооружение и положительное заключение её экспертизы промышленной безопасности, внесённое в реестр Ростехнадзора. Ниже — шесть шагов, которые проводят проект от идеи до пуска пара без предписаний.

Когда перекладка паропровода — это техперевооружение, а когда ремонт

Трубопроводы пара с давлением выше 0,07 МПа и горячей воды с температурой выше 115 °C — это оборудование под давлением, и на предприятии они обычно входят в состав зарегистрированного ОПО: котельной, цеха или площадки, которые они обслуживают. По смыслу статьи 1 Федерального закона № 116-ФЗ техперевооружение — это модернизация или замена технических устройств, если меняется технологический процесс.

Работы на паровой сети	Как правило
Замена участка той же трубой, по той же трассе, на те же параметры	Ремонт
Новая трасса, перенос на эстакаду или в другой канал	Техперевооружение
Другой диаметр, другие параметры пара или воды	Техперевооружение
Новое ответвление к новому потребителю	Техперевооружение
Перевод участка с пара на горячую воду или наоборот	Техперевооружение

Эта статья — про документацию на перекладку. Экспертиза самих трубопроводов как технических устройств (по сроку службы, после аварии) — отдельная процедура, здесь её не разбираем. Паропроводы высокого давления электростанций — тоже отдельный мир со своими требованиями.

Экспертиза проекта перекладки паропровода: 6 шагов

1. Квалифицируйте работы и зафиксируйте вывод письменно. Составьте перечень: что меняется по трассе, диаметру, параметрам, потребителям. Сверьтесь с таблицей выше и запишите вывод в техническом задании на проектирование. Отдельно проверьте строительную часть: если под паропровод строится новая эстакада как самостоятельный объект капитального строительства, на неё распространяются требования Градостроительного кодекса, и порядок экспертизы может быть иным. Документация на ТП проходит ЭПБ, если она не входит в состав проектной документации, подлежащей экспертизе по Градостроительному кодексу.
2. Закажите проект с расчётами, а не только с трассой. Чертёж трассы и спецификация труб — это ещё не проект техперевооружения. Эксперт будет искать: расчёт на прочность трубопровода на рабочие параметры, расчёт компенсации тепловых удлинений (самокомпенсация на поворотах, П-образные или сильфонные компенсаторы), расстановку неподвижных и скользящих опор с нагрузками на них, уклоны, дренажи и воздушники, отвод конденсата, тепловую изоляцию. Для паропровода, который переносят на эстакаду, — ещё нагрузки на саму эстакаду и узлы крепления. Без расчётов будет как минимум один раунд замечаний.
3. Соберите пакет для эксперта. Кроме самого проекта приложите: сведения об ОПО из реестра и класс опасности, существующую схему паровой сети с отметкой изменяемого участка, характеристики подключаемого потребителя, решения по подключению к действующей сети (врезка под паром или с отключением, отключающая арматура), порядок производства работ на действующем предприятии, требования к сварке и контролю сварных соединений. Если участок проходит рядом с другими коммуникациями или над проездами — решения по пересечениям.
4. Подайте заявку на экспертизу онлайн. В сервисе «Блиц-эксперт» НПИ «Недра» выберите область аттестации Э12 (трубопроводы пара и горячей воды) и объект экспертизы КЛ/ТП, укажите класс опасности ОПО или «Не знаю». Загрузите документацию и предложите свою цену: тариф в калькуляторе — только ориентир. Заявку сразу видят все эксперты Э12 с подходящей категорией, работу берёт первый, кто согласен с ценой. Договор и соглашение о конфиденциальности подтверждаются галочкой, оплата — двумя частями по 50 %, юрлица платят по счёту.
5. Закройте замечания в одном окне. Эксперт присылает замечания текстом и файлом внутри заявки. Отвечайте по каждому пункту: исправлено (лист, раздел) или обоснование со ссылкой на норму. Исправленную редакцию загружайте туда же, раундов сколько нужно, повторно платить не надо. Чаще всего вопросы задают по компенсации, опорам и дренажам — проектировщик должен быть на связи.
6. Внесите заключение в реестр и только потом начинайте работы. Заключение с ЭЦП эксперта приходит в кабинет. Сверьте наименование и номер ОПО, шифр документации и подайте заключение в реестр Ростехнадзора в электронной форме с КЭП в течение 90 календарных дней со дня подписания. Заключение применяется с даты внесения. После этого — монтаж строго по документации, контроль сварных соединений, испытания, пуск. По завершении проверьте, не нужно ли внести изменения в сведения об ОПО в государственном реестре.

Что эксперт смотрит в проекте паровой сети предприятия

• Прочность и компенсация. Выдержит ли новая трасса рабочие параметры и тепловые удлинения, не передаются ли недопустимые нагрузки на оборудование и опоры.
• Дренаж и конденсат. Уклоны, точки дренажа, конденсатоотводчики. Скопление конденсата в паропроводе — причина гидроударов, и эксперты на это смотрят внимательно.
• Защита от превышения давления. Если новый потребитель работает на пониженных параметрах — редуцирование и предохранительные устройства после него.
• Подключение к действующей сети. Как участок отключается, опорожняется и вводится в работу без остановки всего завода.
• Безопасность персонала. Изоляция горячих поверхностей в зонах обслуживания, доступ к арматуре, площадки.

Ошибки, из-за которых проект перекладки стоит

• Работы назвали ремонтом. Новая трасса проложена «по ремонтной ведомости», а при проверке выясняется, что это техперевооружение без документации. Итог — предписание и штраф по части 1 статьи 9.1 КоАП РФ: для юрлица 200–300 тыс. руб. или приостановление деятельности до 90 суток, для должностного лица 20–30 тыс. руб.
• Проект без расчётов. Трасса нарисована, а прочность и компенсация не обоснованы.
• Эстакаду забыли. Новая эстакада — отдельный вопрос, который всплывает в середине экспертизы.
• Монтаж начали до реестра, потому что «трубы уже привезли». Любое замечание эксперта после этого превращается в переделку смонтированного.

Сведения о надзоре и реестрах публикует Ростехнадзор. Если перекладку нужно сделать в плановый останов, считайте сроки от даты останова назад: экспертиза и реестр должны быть закрыты до того, как бригада выйдет на трассу.

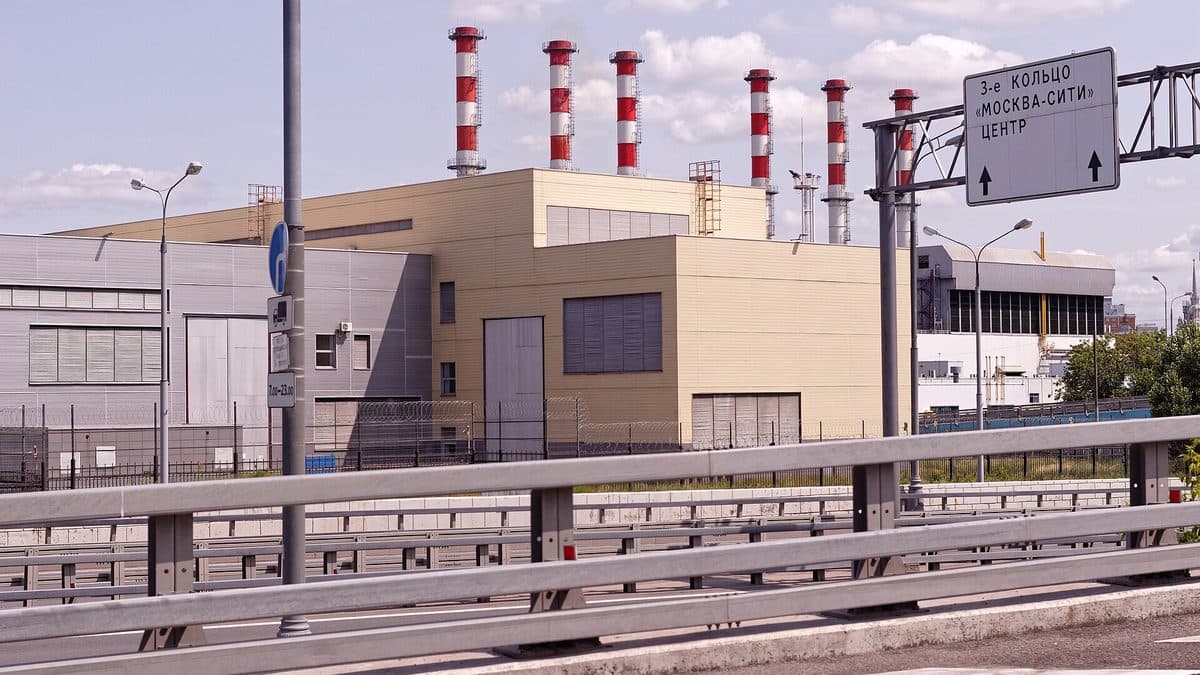

Фото: Shixart1985, Wikimedia Commons, CC BY 2.0
