Система эвакуации пассажиров канатной дороги: проект техперевооружения и экспертиза

Резервный привод, новое спасательное оборудование, схема вертикальной эвакуации с кресел и кабин над рекой или обрывом — такие изменения на пассажирской канатной дороге обычно оформляются проектом технического перевооружения и проходят экспертизу промышленной безопасности в области Э14.2. Разбираем, когда без проекта не обойтись, что смотрит эксперт и на чём такие проекты застревают.

Тема острая по простой причине: остановка дороги с людьми на трассе — самый тяжёлый сценарий для владельца. Если в этот момент выяснится, что резервный привод смонтирован без проекта, а план спасения не работает на реальном профиле трассы, разговор пойдёт уже не о предписании.

Когда изменения в системе эвакуации требуют проекта техперевооружения

По статье 1 116-ФЗ техническое перевооружение — это внедрение новой технологии, автоматизация опасного производственного объекта или его частей, модернизация или замена применяемых технических устройств. Добавление резервного или аварийного привода — прямая модернизация дороги: появляется новый источник движения, новая схема переключения, новые блокировки. Статья 8 того же закона требует вести техперевооружение по документации, прошедшей экспертизу промышленной безопасности.

Типичные ситуации, с которыми приходят владельцы:

• устанавливают резервный привод — отдельный двигатель с независимым питанием, гидравлический или от дизель-генератора, — чтобы довезти пассажиров до станции при отказе основного;
• меняют схему эвакуации: раньше была только горизонтальная, доводкой подвижного состава к станции, теперь добавляют вертикальную со спуском людей с кресел или кабин;
• заменяют спасательное оборудование на другую конструкцию и меняют точки его крепления на подвижном составе или опорах;
• трассу продлили или перенесли, и часть пролётов оказалась над водой, оврагом, дорогой, где прежний план спасения не работает.

Покупка новых спусковых устройств той же конструкции взамен изношенных — обычно вопрос эксплуатации, а не техперевооружения. Граница проходит там, где меняется конструкция дороги, её электрическая или кинематическая схема либо порядок действий при аварийной остановке. Если сомневаетесь, покажите замысел эксперту до начала проектирования: дешевле узнать ответ на старте, чем переделывать готовый проект.

Из чего состоит проект системы эвакуации

Эксперт оценивает три части вместе, и провал любой из них возвращает весь пакет.

• Техническая часть. Резервный привод и его кинематическая схема, подключение к существующему валу или шкиву, электроснабжение, переключение с основного привода, тормоза, блокировки и сигнализация.
• Расчётная часть. Мощность и тяговое усилие резервного привода, работа тормозов в этом режиме, сцепление каната со шкивом, нагрузки на станционные конструкции и на точки крепления спасательного оборудования.
• Организационная часть. План эвакуации и спасения пассажиров: кто, чем и в каком порядке выполняет работы, состав и оснащение спасательной команды, связь с пассажирами, действия в темноте, при ветре и в мороз.

Проект без третьей части — частая причина возврата. Техника описана подробно, а как ею воспользоваться при остановке с полной загрузкой над обрывом, не сказано ни слова.

Что проверяет эксперт Э14.2 в проекте эвакуации

Сценарии остановки

Эксперт смотрит, разобраны ли в проекте реальные причины, по которым дорога может встать с людьми на трассе: отказ основного привода, потеря внешнего электроснабжения, срабатывание защиты от схода каната со шкивов или роликов, заклинивание, недопустимый ветер, обледенение. По каждому сценарию должно быть понятно, можно ли довезти пассажиров резервным приводом или нужна вертикальная эвакуация, кто и по каким признакам принимает это решение.

Расчёты

Проверяется, что резервный привод действительно сдвинет и довезёт загруженную дорогу в худшем расчётном случае, а тормоза удержат её при работе от любого привода. Отдельно — нагрузки от спасательного оборудования на подвижной состав, опоры и анкерные точки. Нормативные значения берутся из ФНП «Правила безопасности пассажирских канатных дорог и фуникулёров» и из документации изготовителя; эксперт сверяет, что расчёт сделан именно по ним, а не по аналогии с другой дорогой.

План спасения на реальной трассе

Правила предъявляют требования к организации и продолжительности эвакуации, и эксперт проверяет, укладывается ли в них план при фактической длине трассы, высоте подвеса и численности спасательной команды. Пролёты над рекой, обрывом, лесом или автодорогой требуют отдельного решения: куда спускают людей, как их потом выводят к станции, кто страхует, чем освещается место работ.

Совместимость с существующей дорогой

Новое оборудование ставят на дорогу, которая работает годами. Эксперт проверяет, что его габариты помещаются в станционное здание, существующие конструкции выдерживают дополнительные нагрузки, а новая автоматика корректно связана со старой системой управления и защит. Если проект опирается на результаты обследования дороги, они должны быть актуальными и приложены к пакету.

Частые ошибки в проектах эвакуации пассажиров

• Резервный привод рассчитан на пустую дорогу или среднюю загрузку, а не на худший случай.
• План эвакуации перенесён из документации аналогичной дороги и не привязан к профилю конкретной трассы.
• Не указано, откуда резервный привод получает питание при полном отключении внешней сети и сколько он может работать.
• Нет схемы переключения приводов и блокировок, исключающих их одновременную работу.
• Точки крепления спасательного оборудования не подтверждены расчётом или документацией изготовителя.
• Проект требует отступлений от ФНП, а обоснование безопасности не разработано — его придётся делать отдельно и тоже проводить через экспертизу.

Когда к проекту нужно обоснование безопасности

Бывает, что требование правил на конкретной трассе выполнить буквально нельзя: например, пролёт над водой не позволяет провести вертикальную эвакуацию так, как предписывают ФНП. Статья 3 116-ФЗ допускает отступление при наличии обоснования безопасности ОПО. Оно разрабатывается по общим требованиям, утверждённым приказом Ростехнадзора от 27.04.2024 № 142, и само проходит экспертизу. Компенсирующие меры в таком ОБ обычно касаются как раз эвакуации: дополнительное спасательное оборудование, усиленная команда, ограничения работы по ветру и времени суток.

Учтите и ограничение по исполнителям: экспертная организация не вправе проверять документацию и ОБ, которые сама разработала. Проектировщик и эксперт должны быть из разных организаций.

Как провести проект через экспертизу онлайн

Экспертов с аттестацией по Э14.2 немного, а дороги стоят на курортах далеко от крупных городов. В сервисе «Блиц-эксперт» НПИ «Недра» документацию проверяют дистанционно, а осмотр, который ФНП «Правила проведения экспертизы промышленной безопасности» требуют от эксперта, согласуют отдельно под график объекта.

В заявке выберите область Э14.2 и объект КЛ/ТП, если это проект техперевооружения, или ОБ, если разрабатывали обоснование. Класс опасности возьмите из свидетельства о регистрации ОПО или поставьте «Не знаю» — эксперт определит по документации. Приложите проект с расчётами, план эвакуации, паспорт дороги, профиль трассы, результаты последнего обследования и документацию изготовителя на новое оборудование.

Цену предлагаете сами, заявку берёт первый согласный эксперт с нужным удостоверением. Оплата — 50 % аванс и 50 % после готовности заключения. Замечания приходят в кабинет, исправления загружаете туда же, повторно платить не нужно. Заключение с ЭЦП эксперта вы подаёте в реестр Ростехнадзора, и применяется оно с даты внесения. Актуальные сведения о надзоре за канатными дорогами — в разделе промышленной безопасности на сайте Ростехнадзора.

Лучшее время для такой экспертизы — межсезонье. Монтаж резервного привода, пусконаладка и тренировки спасательной команды требуют остановки дороги, и проходить экспертизу, когда на склоне уже лежит снег, — значит терять самые доходные недели.

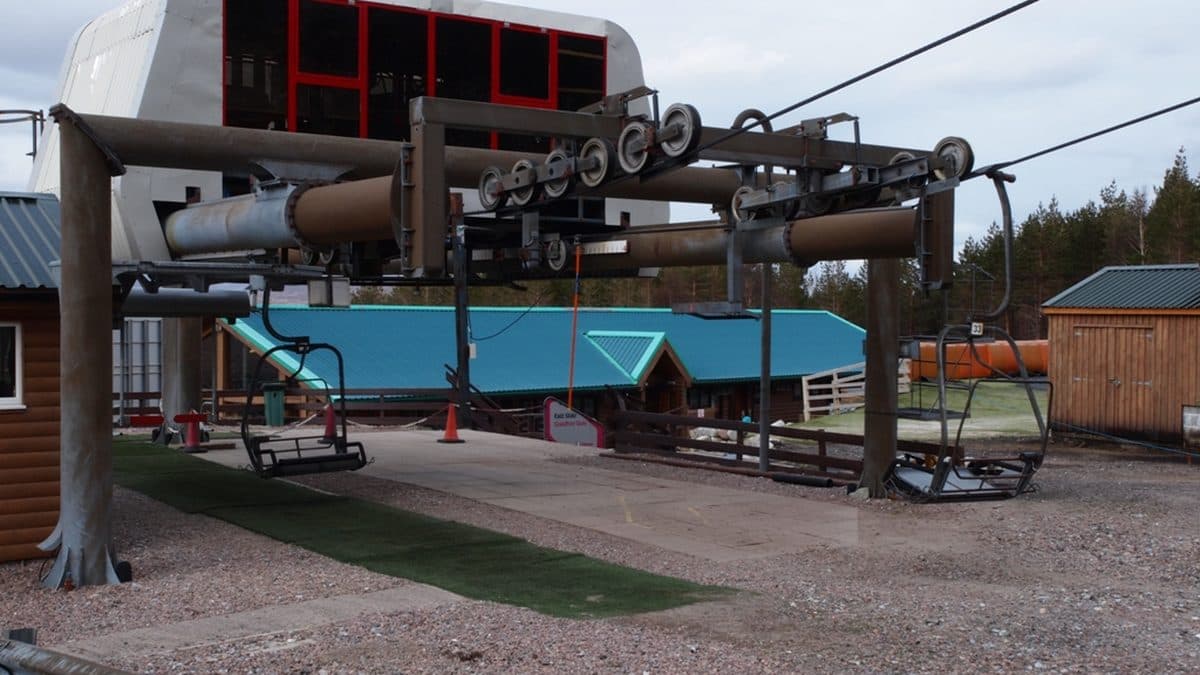

Фото: Steve Houldsworth, Wikimedia Commons, CC BY-SA 2.0
