Техперевооружение компрессорной станции: замена компрессоров и ресиверов — нужен ли проект и ЭПБ
Ответы для главного механика: замена поршневых компрессоров на винтовые, ресивер большего объёма, перенос или объединение компрессорных станций — когда это техперевооружение ОПО с проектом и экспертизой ПБ, какой эксперт нужен и что делать, если оборудование уже заменили.
Если компрессорная станция входит в состав зарегистрированного опасного производственного объекта, то замена компрессоров другого типа, установка нового ресивера, перенос или объединение станций — это техническое перевооружение ОПО. Для него нужна документация и положительное заключение экспертизы промышленной безопасности, внесённое в реестр Ростехнадзора до начала работ. Если компрессорная в ОПО не входит, этот порядок на неё не распространяется. Является ли сама станция ОПО и как освидетельствовать ресиверы — отдельные темы; здесь разбираем, что делать, когда станцию меняют.
Типичная ситуация для главного механика: старые поршневые компрессоры выработали ресурс, винтовые уже закуплены, подрядчик готов монтировать за неделю. А потом выясняется, что без проекта и экспертизы инспектор вправе выдать предписание, а пускать станцию формально нельзя.
Замена поршневых компрессоров на винтовые — это техперевооружение?
Как правило, да. По смыслу Федерального закона № 116-ФЗ техническое перевооружение связано с монтажом новых технических устройств, демонтажем действующих и изменением технологического процесса. Переход с поршневого компрессора на винтовой меняет тип оборудования, а часто и всю обвязку: систему охлаждения, маслоотделение, осушку, автоматику, производительность и рабочее давление.
Замену компрессора на точно такой же — того же типа, производительности и давления, на том же фундаменте и с той же обвязкой — обычно считают ремонтом. Но если меняется хоть один из этих параметров, готовьтесь к проекту. Если сомневаетесь, получите позицию эксперта до закупки, а не после монтажа.
Нужен ли проект, если ставим ресивер большего объёма?
Да. Ресивер — сосуд, работающий под давлением, и установка нового сосуда другого объёма меняет состав технических устройств ОПО. В проекте должны быть:
- обоснование объёма и рабочего давления, расчёт пропускной способности предохранительных клапанов;
- место установки — в помещении или на открытой площадке, — расстояния, ограждения, доступ для обслуживания;
- обвязка: запорная арматура, продувка, отвод конденсата, контрольно-измерительные приборы;
- решения по защите от превышения давления и по автоматике компрессоров, работающих на этот ресивер.
Учёт сосуда и его освидетельствование перед пуском — отдельная обязательная процедура, которая идёт после монтажа и не заменяет экспертизу документации.
Компрессорную переносят в другое помещение — что оформлять?
Перенос — это демонтаж оборудования на одном месте и монтаж на другом, то есть техперевооружение, а иногда и реконструкция или новое строительство, если под станцию строят или перестраивают здание. Порядок зависит от этого:
- если работы — градостроительная деятельность и проектная документация проходит экспертизу по Градостроительному кодексу, отдельная ЭПБ этой документации не нужна — так устроена статья 13 116-ФЗ;
- если оборудование переносят в существующее помещение без строительных работ, которые требуют такой экспертизы, нужна документация на техперевооружение и её ЭПБ.
После переноса проверьте сведения об ОПО: если меняется площадка или адрес размещения оборудования, сведения в реестре нужно изменить.
Объединяем две компрессорные станции в одну — меняется ли ОПО?
Объединение почти всегда меняет состав объекта: часть оборудования выводится, часть добавляется, меняются трубопроводы сжатого воздуха и схема резервирования. Это проект техперевооружения, а после работ — изменение сведений, характеризующих ОПО. Если станции были зарегистрированы как разные объекты, нужно решить, какой объект остаётся, а какой ликвидируется или исключается из реестра. Выводимое оборудование, которое оставляют на месте, должно быть отражено в документации — как демонтированное или законсервированное.
Компрессорная — часть ОПО цеха. Нужна ли отдельная экспертиза проекта?
Отдельная экспертиза нужна не для компрессорной, а для документации на техперевооружение того ОПО, в состав которого она входит. Если компрессорная обслуживает, например, химическое производство и зарегистрирована вместе с ним, проект техперевооружения компрессорной — это проект техперевооружения этого ОПО. От этого зависят и область аттестации эксперта, и его категория: класс опасности берётся по всему объекту, а не по компрессорной в отдельности.
Какая категория эксперта и область аттестации нужны?
Категория определяется классом опасности ОПО: эксперт первой категории вправе работать с объектами I–IV классов, второй — II–IV, третьей — III и IV. Класс указан в свидетельстве о регистрации.
| Как зарегистрирована компрессорная | Область аттестации | Категория эксперта |
|---|---|---|
| Самостоятельный ОПО с оборудованием под давлением более 0,07 МПа | Э12 — тепло- и электроэнергетика и другие объекты с оборудованием под давлением | По классу из свидетельства, обычно III или IV класс — не ниже третьей |
| В составе ОПО химического, нефтехимического или другого взрывопожароопасного производства | Область основного объекта, например Э7 | По классу всего ОПО, вплоть до первой |
| В составе ОПО другой отрасли | Область этого ОПО | По классу всего ОПО |
Компрессоры уже заменили без проекта. Что теперь?
Экспертиза документации на техперевооружение задумана до работ, процедуры «экспертизы задним числом» нормативные документы не предусматривают. Но оставлять как есть — значит ждать предписания и протокола по части 1 статьи 9.1 КоАП РФ: для должностных лиц — от 20 до 30 тысяч рублей, для юридических лиц — от 200 до 300 тысяч рублей или административное приостановление деятельности до 90 суток. Для завода, где сжатый воздух питает всё производство, остановка компрессорной означает остановку цехов.
- Соберите всё, что есть: паспорта и документы о соответствии нового оборудования, схемы, акты монтажа и испытаний.
- Закажите документацию на техперевооружение, которая отражает фактически выполненные решения.
- Пройдите экспертизу и будьте готовы устранить несоответствия, которые найдёт эксперт.
- После внесения заключения в реестр — изменения в сведения об ОПО, учёт и освидетельствование сосудов, если они требуются.
Делает ли «Блиц-эксперт» экспертизу самих компрессоров и ресиверов?
Нет. Экспертизу промышленной безопасности технических устройств, зданий и сооружений сервис сейчас не принимает. Он работает с документацией: на техперевооружение, на консервацию и ликвидацию, а также с декларациями и обоснованиями безопасности.
Если проект техперевооружения компрессорной готов, его экспертизу можно провести через «Блиц-эксперт» НПИ «Недра». Выбираете объект экспертизы и область, указываете класс ОПО — минимальная категория эксперта подберётся автоматически, а если класс неизвестен, поставьте «Не знаю», и эксперт определит его по документации. Загружаете проект и предлагаете свою цену. Заявку сразу видят все эксперты с подходящим удостоверением, берёт первый, кто согласен с ценой. Оплата — двумя частями по 50 %, замечания и исправления — внутри заявки без доплат. Срок — от 1 дня и зависит от объёма и качества проекта. Документацию проверяют дистанционно, осмотр объекта, если он нужен, согласуют с экспертом. Заключение подаётся в реестр в течение 90 календарных дней со дня подписания; общая информация — на сайте Ростехнадзора.

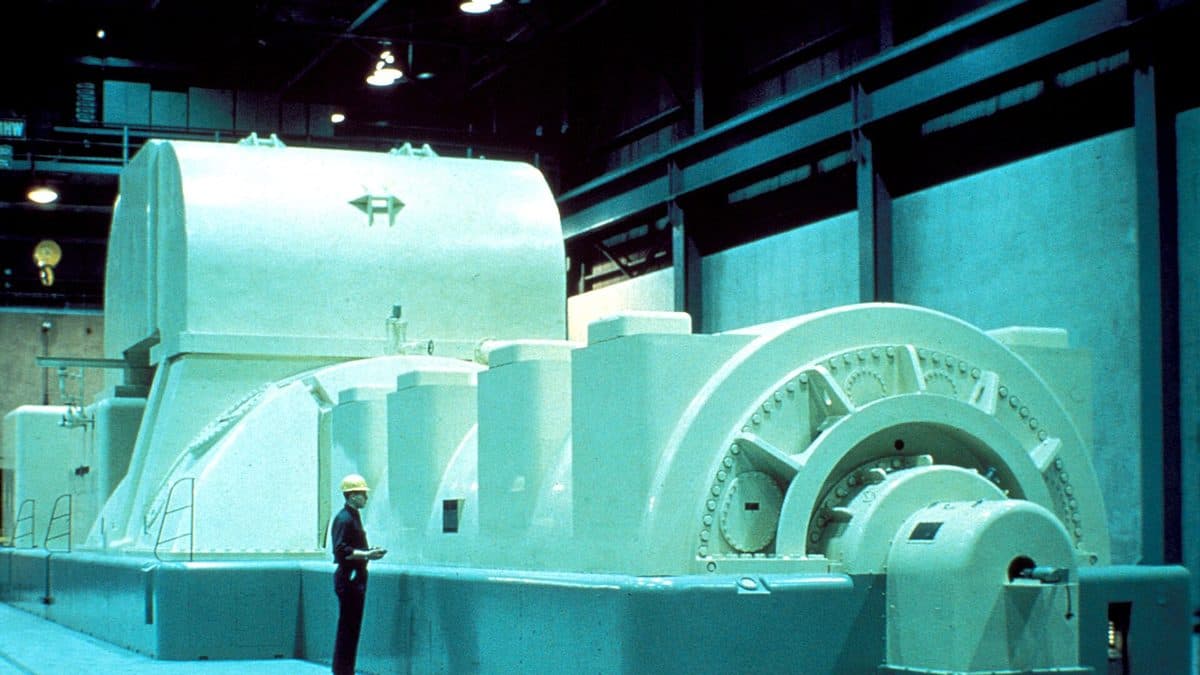

Фото: ReAl, Wikimedia Commons, CC BY-SA 3.0
