Техперевооружение цеха с мостовыми кранами: какие работы требуют проекта и экспертизы ПБ

Второй мостовой кран в пролёт, радиоуправление вместо кабины, крановый путь, удлинённый на два шага колонн, — каждое из этих решений на опасном производственном объекте со стационарными грузоподъёмными механизмами может оказаться техническим перевооружением. А техперевооружение ОПО ведётся только по документации, прошедшей экспертизу промышленной безопасности. Разбираем, где проходит граница между ТП и обычной эксплуатацией кранов и в каком порядке двигаться, чтобы не получить предписание на середине монтажа.

Что закон считает техническим перевооружением

По смыслу Федерального закона № 116-ФЗ «О промышленной безопасности опасных производственных объектов» техническое перевооружение — это внедрение новой техники и технологий, автоматизация, модернизация или замена технических устройств, которые меняют технологический процесс на объекте. Статья 8 требует вести ТП на основании документации, разработанной в установленном порядке, а статья 13 относит документацию на техническое перевооружение к объектам экспертизы промышленной безопасности, если она не входит в состав проектной документации, которая проходит экспертизу по Градостроительному кодексу.

Для цеха с кранами проверка сводится к одному вопросу: меняется ли то, как на объекте поднимают и перемещают грузы? Состав подъёмных сооружений, их параметры, режим работы, зона обслуживания, способ управления, электроснабжение. Если меняется хоть что-то из этого, изменение — кандидат в ТП.

Экспертизу такой документации проводит эксперт, аттестованный в области Э14.4 — стационарно установленные грузоподъёмные механизмы. Объект экспертизы — документация на консервацию, ликвидацию и техническое перевооружение (КЛ/ТП). Предметные требования к решениям берутся из ФНП «Правила безопасности опасных производственных объектов, на которых используются подъёмные сооружения», утверждённых приказом Ростехнадзора от 26.11.2020 № 461: габариты, проходы, зоны работы, приборы и устройства безопасности, требования к крановым путям.

Изменения, которые оформляются проектом ТП

• Установка дополнительного крана в существующий пролёт. Растёт нагрузка на подкрановые конструкции, появляется риск столкновения кранов, нужны упоры, ограничители и порядок совместной работы.
• Замена крана на другой тип или большую грузоподъёмность. Другие нагрузки от колёс, другая база, другие габариты — подкрановые балки и колонны приходится проверять расчётом.
• Изменение режима работы. Кран ставили под эпизодические ремонтные подъёмы, а цех переходит на поточное производство в две-три смены. Меняется группа классификации, и вопрос уже не только в кране, но и в конструкциях, которые его несут.
• Перенос крана в другой пролёт. Проверенный кран оказывается в новых условиях: другой путь, другие габариты приближения, другие конструкции здания.
• Удлинение кранового пути. Новые участки пути и опоры, перенос тупиковых упоров, продление троллей и заземления.
• Перевод на управление с пола или радиоуправление. Меняются требования к персоналу, обзору зоны работы, проходам для оператора и аварийному отключению, кабину иногда демонтируют.
• Изменение схемы электроснабжения. Перенос или замена главных троллей, переход на кабельный токоподвод, новый вводной аппарат, изменение защитного заземления.

Общий признак у всех пунктов: меняются условия, на которые были рассчитаны кран, путь и здание, либо появляются новые источники опасности. Без проекта никто — ни монтажник, ни инспектор, ни эксперт при следующей ЭПБ крана — не сможет подтвердить, что новое сочетание безопасно.

Что техперевооружением не является

Обратная ошибка обходится не дешевле: предприятие заказывает проект и экспертизу там, где хватает ремонтной документации и записи в паспорте. Проект ТП не нужен, когда:

• выполняется плановый ремонт по руководству по эксплуатации изготовителя;
• узлы меняют на идентичные или предусмотренные изготовителем равноценные: редуктор, тормоз, ходовые колёса, канат, крюковую подвеску той же грузоподъёмности;
• крановый путь рихтуют, отдельные элементы крепления меняют на такие же;
• пульт или аппаратуру управления меняют на аналогичную без изменения способа управления.

Серая зона — модернизация самого крана с изменением характеристик: более мощный механизм подъёма, частотное управление приводами, изменение пролёта моста. Такие работы идут по линии ФНП и документации на сам кран. Но если изменение затрагивает режим работы цеха, нагрузки на здание или зону обслуживания, это уже вопрос ТП объекта. Решайте его до договора с подрядчиком, а не после визита инспектора.

Порядок: от проекта до пуска в работу

1. Исходные данные. Паспорта кранов, сведения об ОПО, результаты обследования здания и подкрановых конструкций, если нагрузки меняются, съёмка пути, схема электроснабжения. Без них проектировщик либо закладывает допущения, которые эксперт не примет, либо переделывает проект после первого же замечания.
2. Разработка документации на ТП. Пояснительная записка с описанием изменений, технические решения по кранам, пути и электроснабжению, расчёты конструкций, решения по безопасности: зоны, проходы, ограничители, порядок совместной работы, организация монтажа.
3. Экспертиза промышленной безопасности документации. Эксперт Э14.4 проверяет соответствие решений ФНП и 116-ФЗ, полноту расчётов и исходных данных. С 1 сентября 2025 года эксперт обязан лично осмотреть объект экспертизы, поэтому к выезду нужен доступ в пролёт и ответственный, который покажет место работ. Экспертная организация не вправе проверять документацию, которую сама разработала, — проектировщика и эксперта разводят с самого начала.
4. Внесение заключения в реестр. Заключение подаётся в Ростехнадзор только в электронной форме с КЭП, на подачу отведено 90 календарных дней со дня подписания. Использовать заключение можно только с даты внесения в реестр, поэтому начинать монтаж раньше нельзя.
5. Работы по ТП. Монтаж, изменения пути, электромонтаж — по проекту и проекту производства работ, с назначенными ответственными специалистами.
6. Ввод в работу. Полное техническое освидетельствование нового или перенесённого крана, пуск в работу в порядке, установленном ФНП, внесение изменений в сведения, характеризующие ОПО, если изменился состав технических устройств.

На чём срываются сроки

Задержки повторяются от объекта к объекту:

• проект начали без обследования подкрановых балок, эксперт вернул его с требованием подтвердить несущую способность, и цех ждёт ещё месяц;
• кран купили и привезли до экспертизы проекта, а габариты приближения в старом здании не выдерживаются — вместо ТП приходится готовить обоснование безопасности;
• экспертизу заказали в организации, которая разрабатывала проект, и такое заключение в реестр не попадёт;
• замечания приходят россыпью, по телефону и почте, и через две недели никто не понимает, какая версия проекта актуальна;
• заключение подписано, но в реестр не подано, а монтажники уже на объекте.

С последними двумя пунктами помогает прозрачный процесс экспертизы. В сервисе «Блиц-эксперт» НПИ «Недра» заказчик выбирает объект КЛ/ТП и область Э14.4, загружает проект и сам предлагает цену. Заявку сразу видят все эксперты с нужной аттестацией, и первый, кто согласен с ценой, берёт её в работу. Договор подписывается галочкой в кабинете, оплата двумя частями по 50%: аванс и остаток после готовности заключения. Рекомендации эксперта и исправленные версии проекта ходят внутри заявки, число раундов не ограничено, заключение приходит с ЭЦП, счёт и акт — в личном кабинете. Срок — от одного дня, если документация полная.

Что собрать до заказа проекта

• сведения об ОПО и перечень подъёмных сооружений в его составе;
• паспорта кранов, которые остаются, и документацию изготовителя на новый кран, если он уже выбран;
• заключения ЭПБ и результаты обследований здания и подкрановых конструкций с датами;
• исполнительную съёмку кранового пути;
• схему электроснабжения кранов и троллей;
• описание нового режима работы: какие грузы, сколько циклов в смену, сколько смен.

Если по составу изменений неясно, нужен ли проект ТП, обоснование безопасности или хватит ремонтной документации, инженеры НПИ «Недра» разберут ситуацию по исходным данным — до того, как деньги уйдут на кран, который не встанет в пролёт.

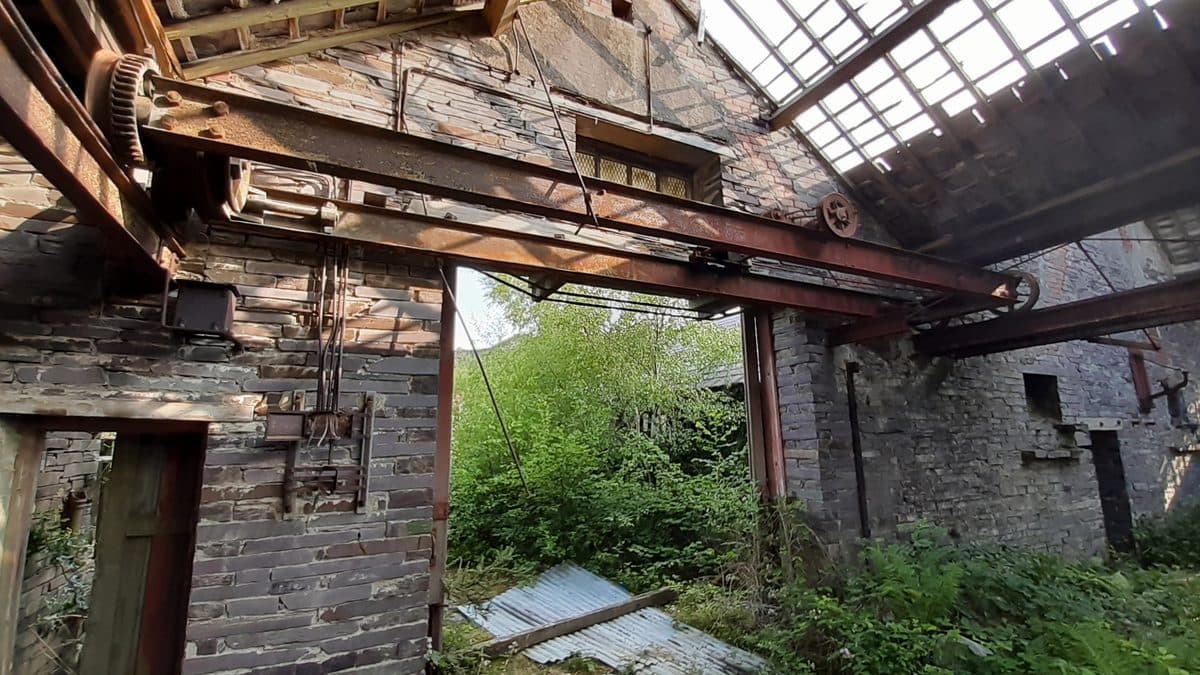

Фото: Gareth James, Wikimedia Commons, CC BY-SA 2.0
