Замена главного привода и тормозов эскалатора метро: проект техперевооружения и экспертиза

Замена главного привода и тормозов на действующем тоннельном эскалаторе — это техническое перевооружение опасного производственного объекта: нужен проект и положительное заключение экспертизы промышленной безопасности, внесённое в реестр Ростехнадзора. Разбираем, почему так, что именно проверяет эксперт в области Э14.3 и на каких ошибках такие проекты чаще всего возвращают.

Ситуация типовая. Эскалатор в наклонном ходе ещё служит: металлоконструкции, направляющие, тяговые цепи в приемлемом состоянии, а привод выработал ресурс. Редуктор шумит и течёт, запчастей к двигателю и тормозам снятой с производства модели не найти, колодки и шкивы на пределе. Менять весь эскалатор дорого и долго, поэтому меняют сердце машины — главный привод.

Почему замена привода и тормозов — это техперевооружение, а не ремонт

По статье 1 116-ФЗ техническое перевооружение включает модернизацию и замену применяемых на опасном производственном объекте технических устройств. Статья 8 требует вести его по документации, прошедшей экспертизу промышленной безопасности.

Граница с ремонтом проходит по характеру изменений. Заменить изношенные колодки, подшипники или муфту на такие же по документации изготовителя — ремонт. Поставить редуктор другой модели, двигатель другой мощности или с частотным управлением, тормоза другой конструкции — это уже изменение конструкции и характеристик эскалатора. Меняются передаточное отношение, моменты инерции, тормозные усилия, нагрузки на опоры и главный вал. Такие решения нужно рассчитать и обосновать, и без проекта с экспертизой их не принять.

Чаще всего при замене главного привода меняется сразу несколько узлов:

• редуктор — на современный, с другими габаритами, массой и способом крепления;
• электродвигатель — нередко с переходом на частотное регулирование для плавного пуска;
• рабочий тормоз на быстроходной части привода;
• аварийный тормоз, действующий на главный вал, — он должен остановить эскалатор, если откажет кинематическая связь между приводом и главным валом;
• муфты, подмоторная рама, датчики скорости и контроля тормозов.

Систему управления в этой статье не разбираем, хотя новый привод почти всегда требует доработки её логики и сигналов. Если меняется и она, это отдельный большой раздел того же проекта.

Что проверяет эксперт Э14.3 в проекте замены привода

Тормозные режимы

Это главное. Эксперт проверяет расчёты остановки эскалатора рабочим и аварийным тормозом в разных режимах: на подъём и на спуск, без пассажиров и с расчётной нагрузкой, при нормальной остановке и при аварийном срабатывании. Смысл в том, чтобы эскалатор остановился на допустимом пути и при этом без резкого замедления, от которого пассажиры падают на ступенях. Нормативные значения задают ФНП «Правила безопасности эскалаторов в метрополитенах» (приказ Ростехнадзора от 03.12.2020 № 488); эксперт сверяет, что расчёт выполнен по ним, исходные данные взяты для конкретного эскалатора, а момент инерции нового привода учтён, а не перенесён со старого.

Совместимость с существующим эскалатором

Новый привод ставят в старое машинное помещение и подключают к старому главному валу. Эксперт смотрит, как это сделано:

• выдерживают ли существующие металлоконструкции и фундаменты новые нагрузки, в том числе динамические при торможении;
• совпадают ли скорость полотна и передаточное отношение с параметрами тяговых цепей и приводных звёздочек, не меняется ли режим их работы;
• подтверждено ли состояние главного вала, звёздочек и цепей результатами обследования — ставить новый привод на изношенную кинематику бессмысленно;
• как новое оборудование вписывается в габариты машинного помещения, как его доставляют и монтируют в тоннельных условиях.

Защиты и контроль

Проверяется, что новый привод не выпадает из системы защит: контроль превышения скорости, защита от самопроизвольного изменения направления движения, контроль размыкания и износа тормозов, контроль целостности кинематической связи, на которую реагирует аварийный тормоз. Каждая защита должна быть привязана к конкретному датчику нового оборудования и к логике остановки, а не перечислена списком.

Испытания после монтажа

В проекте должна быть программа испытаний и пусконаладки: какие тормозные режимы проверяют, как замеряют тормозной путь и замедление, кто и с какой нагрузкой это делает. Без неё эксперт не увидит, как проект подтвердит расчёты на практике.

Частые ошибки в проектах замены главного привода

• Тормозные расчёты выполнены только для одного направления или только без нагрузки.
• Момент инерции и характеристики нового двигателя и редуктора не учтены — расчёт перенесён из старого паспорта.
• Нет данных обследования главного вала, звёздочек и тяговых цепей, а проект молча предполагает, что они в порядке.
• Не показано, как новый привод крепится к существующим конструкциям и какие нагрузки на них передаёт.
• Аварийный тормоз заменён, но не описано, по какому сигналу и с какой задержкой он срабатывает.
• Нет программы испытаний или она не охватывает все расчётные режимы.
• Документация изготовителя на новое оборудование приложена не полностью или на иностранном языке без перевода.
• Проект требует отступлений от ФНП, а обоснование безопасности не разработано.

Каждый пункт из этого списка — раунд замечаний, а при закрытом наклонном ходе ещё и дни простоя.

Нужно ли обоснование безопасности

Если новый привод нельзя поставить так, чтобы выполнить все требования правил, — например, из-за габаритов машинного помещения или конструкции существующего главного вала, — статья 3 116-ФЗ допускает отступление при наличии обоснования безопасности. Его разрабатывают по общим требованиям, утверждённым приказом Ростехнадзора от 27.04.2024 № 142, и тоже проводят через экспертизу. Помните, что экспертная организация не вправе проверять документацию и ОБ, которые сама разработала.

Ещё один момент: на момент публикации срок действия ФНП № 488 установлен до 1 января 2027 года. Если проект проходит экспертизу на рубеже этой даты, проверьте актуальность нормативной базы и следите за сообщениями Ростехнадзора.

Как пройти экспертизу проекта онлайн

Экспертов с аттестацией по эскалаторам в метрополитенах немного, и в большинстве городов их нет вовсе. В сервисе «Блиц-эксперт» НПИ «Недра» выбираете область Э14.3 и объект КЛ/ТП (или ОБ, если разрабатывали обоснование), указываете класс опасности ОПО или ставите «Не знаю». Загружаете проект с тормозными расчётами, результаты обследования эскалатора, документацию изготовителя на редуктор, двигатель и тормоза, программу испытаний и предлагаете цену. Тариф института в калькуляторе — только ориентир.

Заявку видят все эксперты с удостоверением по Э14.3 и подходящей категорией, берёт первый согласный. Оплата — 50 % аванс и 50 % после готовности заключения, юрлица платят по счёту. Замечания приходят в кабинет, исправления загружаете туда же, повторно платить не нужно. Документацию эксперт проверяет дистанционно, а личный осмотр, который требуют ФНП «Правила проведения экспертизы промышленной безопасности», согласуют под технологическое окно метрополитена. Заключение с ЭЦП приходит в кабинет, вы подаёте его в реестр Ростехнадзора — и с даты внесения можно монтировать новый привод по проекту.

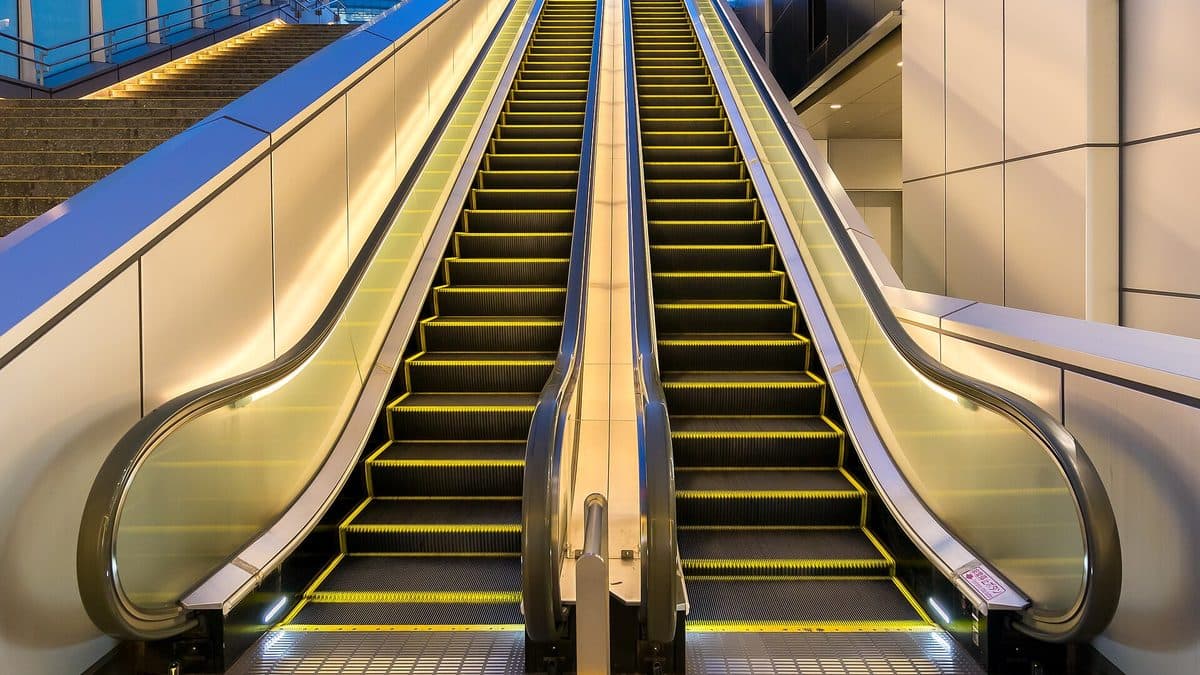

Фото: Basile Morin, Wikimedia Commons, CC BY-SA 4.0
