Экспертиза промышленной безопасности в Рязанской области: НПЗ, цемент и нефтебазы

Заказчик пишет в заявке «нужна ЭПБ», и дальше начинается разбор, потому что на трёх площадках Рязанской области под одним и тем же словом скрываются три разные работы с разным оборудованием, разными методами контроля и разными окнами для остановки. На нефтепереработке это аппараты и трубопроводы под давлением. На цементном производстве — вращающаяся печь, помольное оборудование и аспирация. На нефтебазе — резервуары и сливо-наливные устройства. Общий у них только закон.

Отраслевой профиль области складывается из нефтепереработки и нефтехимии, цементного производства, сети нефтебаз и заправочных комплексов вдоль федеральных трасс, приборостроения и лёгкой промышленности. Ниже — что именно попадает под экспертизу в каждом блоке и как подобрать срок под производственный календарь.

Нефтепереработка: аппараты, трубопроводы и остановочный ремонт

На объектах нефтепереработки и нефтехимии основная масса экспертиз приходится на технические устройства, отработавшие назначенный срок службы: колонное оборудование, теплообменники, ёмкости и сепараторы, печи технологические, насосно-компрессорное оборудование, технологические трубопроводы и межцеховые эстакады. Плюс здания и сооружения — этажерки, фундаменты, постаменты под аппараты.

Состав работ определяется не желанием заказчика, а состоянием металла. Типовой набор: визуально-измерительный контроль, ультразвуковая толщинометрия по схеме точек, контроль сварных соединений ультразвуком или радиографией, твердометрия, при подозрении на изменение структуры металла — металлография, при необходимости — вырезка образцов и механические испытания в стационарной лаборатории. По итогам — расчёт на прочность и оценка остаточного ресурса с назначением следующего срока безопасной эксплуатации.

Главное ограничение — доступ внутрь аппарата. Внутренний осмотр возможен только на остановленном, освобождённом, пропаренном, продутом и отглушённом оборудовании с оформленным нарядом-допуском на газоопасные работы. Значит, экспертиза привязана к графику остановочного ремонта установки, и попасть в него нужно заранее: перечень аппаратов на диагностирование формируется вместе с ремонтной ведомостью, а не после того, как установка уже разобрана.

Цементное производство: печь, помол и пыль

Здесь другая физика и другой перечень. Оборудование в основном не работает под избыточным давлением, зато работает при высокой температуре, с абразивной средой и в условиях постоянной запылённости.

• Вращающаяся печь. Корпус, бандажи, опорные ролики и их станины, венцовая и приводная передача, уплотнения горячего и холодного концов, футеровка, горелочное устройство. Контролируется геометрия корпуса, состояние сварных швов обечаек, износ бандажей и роликов, соосность опор.
• Холодильники клинкера, циклонные теплообменники, декарбонизаторы — металлоконструкции, газоходы, компенсаторы.
• Дробильное и помольное оборудование. Дробилки, мельницы, их корпуса, приводы, фундаменты и опорные конструкции.
• Транспорт и склады. Конвейеры, элеваторы, аэрожелоба, силосы цемента и клинкера как сооружения, бункеры и питатели.
• Системы аспирации и пылеулавливания. Электрофильтры и рукавные фильтры, вентиляторы, газоходы, шлюзовые затворы.
• Здания и сооружения. Каркасы цехов помола, эстакады, галереи, дымовые трубы.

Отдельный риск — пылевой взрыв. Он связан не с цементной пылью как таковой, а с участками, где обращается угольное топливо: отделение помола угля, бункеры угольной пыли, пылепроводы, форсуночное хозяйство. Здесь эксперт смотрит взрыворазрядные устройства, систему контроля температуры и концентрации оксида углерода, средства пожаротушения и инертизации, заземление и защиту от статического электричества, состояние уплотнений, через которые пыль выбивается в помещение. Требования к таким объектам установлены федеральными нормами и правилами в области промышленной безопасности, и редакции ФНП обновляются — актуальную сверяйте по справочно-правовым системам, а перечень поднадзорных объектов и разъяснения — на официальном сайте Ростехнадзора.

Межсезонье как окно для диагностики

У цементного производства есть календарное преимущество, которым редко пользуются осознанно. Спрос на цемент и товарный бетон падает вместе со строительным сезоном: пик приходится на тёплые месяцы, зимой и в начале весны нагрузка ниже. Именно тогда линии выводят в капитальный ремонт — меняют футеровку, ремонтируют опорные узлы, перебирают приводы.

Экспертиза, встроенная в этот ремонт, обходится дешевле и быстрее по трём причинам. Печь и так остановлена и расхоложена — не нужно отдельно ради эксперта планировать простой. Леса и подъёмные механизмы для ремонта уже стоят — эксперту не нужен отдельный доступ. Дефекты, выявленные при обследовании, устраняются той же ремонтной бригадой в том же окне, без второй остановки.

Обратная сторона: в это же окно попадают все остальные, и очередь на экспертов по подъёмным сооружениям, металлоконструкциям и технологическому оборудованию сжимается. Поэтому график согласовывают осенью, а не в январе, когда печь уже встала.

Нефтебазы и заправочные комплексы

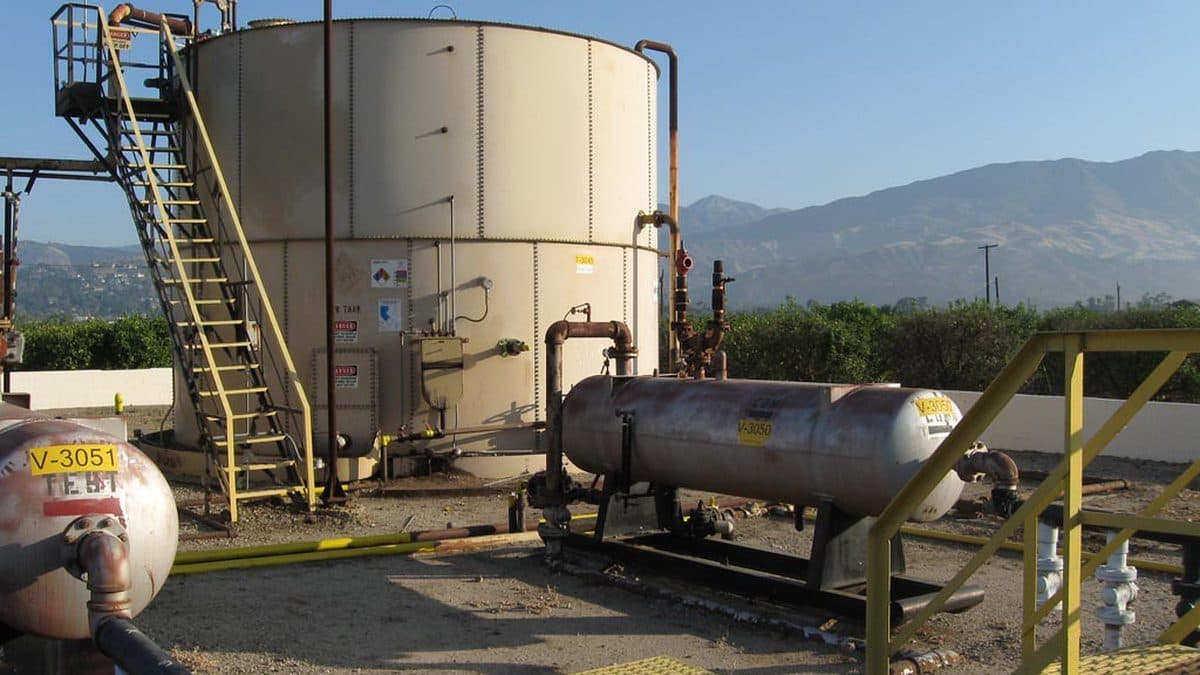

Третий блок — резервуарные парки, нефтебазы и топливные хозяйства предприятий. Состав объектов экспертизы здесь устойчивый:

• вертикальные и горизонтальные стальные резервуары: днище, стенка по поясам, кровля, понтон или плавающая крыша, люки и патрубки, состояние основания и отмостки;
• технологические трубопроводы обвязки, узлы учёта, запорная и дыхательная арматура, огнепреградители;

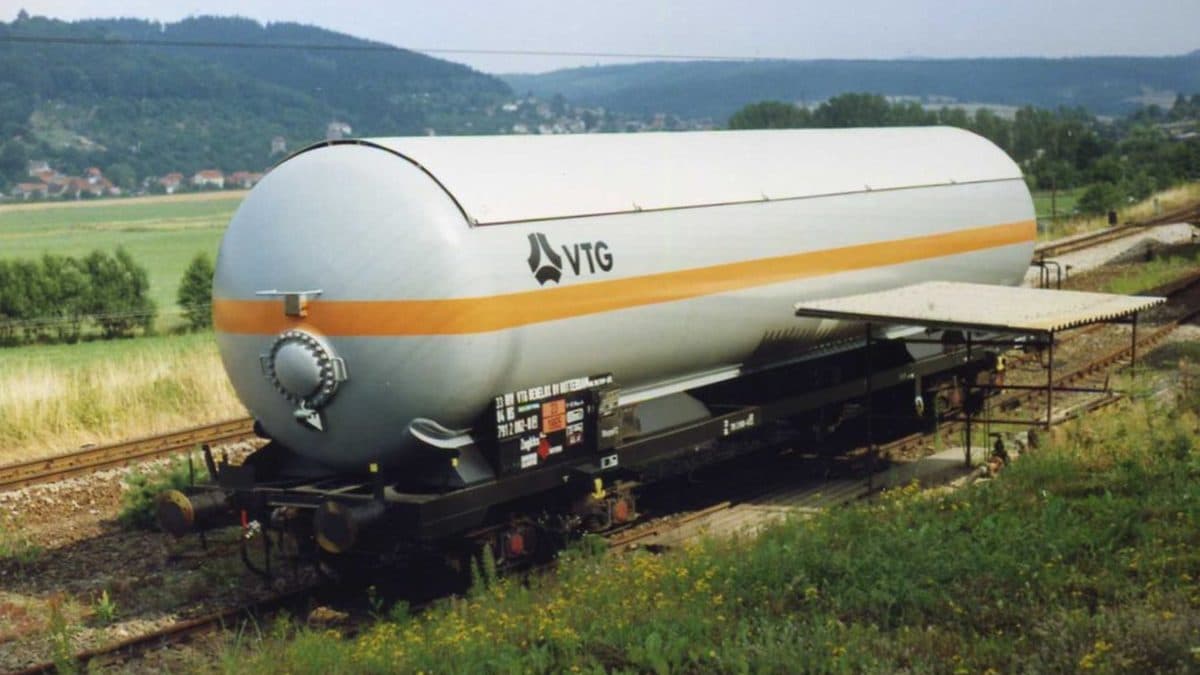

• сливо-наливные устройства: железнодорожные и автомобильные эстакады, стояки, рукава, системы нижнего слива, площадки и лестницы;
• насосные станции и их оборудование;
• здания и сооружения: обвалование, каре резервуаров, эстакады, фундаменты.

Ключевые методы для резервуара — визуально-измерительный контроль с оценкой геометрии и осадки основания, ультразвуковая толщинометрия по поясам и днищу, контроль сварных соединений, при полном техническом диагностировании — зачистка и дегазация с внутренним осмотром. Частичное диагностирование проводится без вывода резервуара из эксплуатации и даёт меньше данных; полное требует опорожнения, зачистки и дегазации, а это отдельная работа со своим сроком и стоимостью, которую нужно закладывать в бюджет заранее.

Для автозаправочных комплексов вопрос начинается раньше: относится ли конкретный объект к опасным производственным. Признаки опасности и пороговые количества приведены в приложениях к Федеральному закону № 116-ФЗ «О промышленной безопасности опасных производственных объектов», и у станций жидкого моторного топлива, автогазозаправочных станций и топливных хозяйств предприятий эти признаки различаются. Определять статус по аналогии с соседним объектом нельзя — считайте по закону применительно к своей схеме хранения и составу оборудования.

Как собрать работы в одну поездку

Нефтебазы и топливные хозяйства редко стоят по одному: у оператора обычно несколько площадок в области, и каждая требует выезда. Экономия получается, если планировать не объект, а сеть.

1. Сведите в один перечень все площадки с датами окончания сроков действия заключений и назначенных сроков службы оборудования.
2. Сгруппируйте объекты по географии и по областям аттестации эксперта: резервуары и трубопроводы — одна группа, подъёмные сооружения и здания — другая.
3. Совместите экспертизу с плановой зачисткой резервуаров: если резервуар всё равно выводится и дегазируется, полное диагностирование делается в том же простое.
4. Подготовьте документацию заранее: паспорта, градуировочные таблицы, исполнительные схемы, акты ремонтов и предыдущие заключения.
5. Обеспечьте доступ: леса или подъёмники, освещение, зачистка точек толщинометрии от изоляции и продуктов коррозии, наряды-допуски и пропуска.

Из чего складываются срок и цена

Срок экспертизы состоит из четырёх частей: подготовка объекта и документации, выезд и обследование, лабораторные испытания и расчёты, оформление заключения и внесение его в реестр Ростехнадзора. Последняя часть не зависит от подрядчика по объёму работ, но её всё равно нужно закладывать: пока заключение не внесено в реестр, ссылаться на него нельзя.

Цена складывается из объёма диагностирования — количество и тип устройств, методы контроля, необходимость вырезки образцов; из условий работы — высота, стеснённость, температура, газоопасность, потребность в промышленном альпинизме; из логистики — расстояние до площадки и число дней бригады на объекте; и из состояния документации — отсутствие паспортов и исполнительных схем расширяет объём фактического контроля.

Если срок действия заключения уже истёк и закрывать разрыв нужно быстро, помогает сервис «Блиц-эксперт» НПИ «Недра»: экспертиза оформляется онлайн со сроком от одного дня, заявку сразу видят все эксперты, аттестованные по нужной области, и первый свободный берёт её в работу. Цена берётся из тарифа института и видна до регистрации, оплата идёт двумя частями по пятьдесят процентов — аванс и остаток после готовности заключения, замечания и исправленная документация ходят внутри заявки без ограничения по числу раундов, готовое заключение приходит с электронной подписью.

Кому подведомственны объекты области

Подведомственность определяется местом нахождения опасного производственного объекта, а не юридическим адресом организации. Установка на нефтеперерабатывающей площадке, вращающаяся печь цементного производства или резервуарный парк нефтебазы в Рязанской области относятся к тому межрегиональному управлению Ростехнадзора, в зону деятельности которого входит регион. Территориальные отделы закреплены за группами районов, через них идут регистрация ОПО, внесение изменений в реестр и надзорные мероприятия.

Реквизиты и состав отделов периодически меняются — сверяйте их на официальном сайте Ростехнадзора перед подачей документов. Заключение экспертизы вносится в реестр того управления, которому подведомствен объект.

НПИ «Недра» закрывает по Рязанской области весь контур: экспертиза промышленной безопасности технических устройств, зданий и сооружений, документации на техническое перевооружение и консервацию, техническое диагностирование резервуаров, аппаратов и трубопроводов, неразрушающий контроль и лабораторные испытания, расчёты остаточного ресурса, планы мероприятий по локализации аварий, обучение и аттестация персонала. Опишите площадки в форме заявки — состав оборудования, даты окончания сроков и границы ремонтного окна, и инженер соберёт график под ваш производственный календарь.
