Исходные данные для проекта замены тоннельного эскалатора: чек-лист службы метрополитена

Проект замены тоннельного эскалатора настолько хорош, насколько хороши исходные данные, которые служба метрополитена передала проектировщику. Если обмеры взяты из архива, обследования нет, а окна работ станут известны после выпуска проекта, то на экспертизе промышленной безопасности это выльется в замечания, обоснование безопасности, которого можно было избежать, и повторный круг проектирования. Ниже — чек-лист того, что эксплуатирующая организация должна собрать до выдачи задания на проектирование.

Зачем это службе эскалаторов, а не проектировщику? Потому что по 116-ФЗ «О промышленной безопасности опасных производственных объектов» за безопасность ОПО и за экспертизу документации на его техническое перевооружение отвечает эксплуатирующая организация. Проектировщик не имеет свободного доступа в наклонный ход, не знает истории ремонтов и не видит ограничений по работе станции. Собрать это может только метрополитен.

1. Геометрия: обмеры и геодезическая съёмка

Архивные чертежи наклонного хода, выполненные при строительстве станции, почти никогда не совпадают с фактом: за десятилетия меняются отметки, появляются дополнительные конструкции, смещаются закладные.

• Обмерные чертежи наклонного хода по всей длине: сечения с шагом, достаточным для привязки фермы новой машины.
• Геодезическая съёмка: фактический уклон, отметки верхней и нижней площадок, оси всех эскалаторов в ходе.
• Обмеры машинного помещения и натяжной камеры: габариты, проёмы, существующие фундаменты и закладные детали.
• Транспортные пути для подачи и выноса крупных элементов: проёмы, двери, перепады отметок.
• Положение коммуникаций, которые остаются в наклонном ходе: кабели, трубопроводы, освещение.

2. Состояние конструкций: обследование обделки и опор

Новая машина будет опираться на существующие конструкции. Проектировщик не может принять решение об опирании, не зная, что эти конструкции выдержат.

• Отчёт об обследовании обделки наклонного хода: дефекты, протечки, состояние гидроизоляции.
• Обследование опорных конструкций и закладных деталей старой машины с выводами о возможности повторного использования.
• Обследование фундаментов в машинном помещении и натяжной камере.
• Сведения о ремонтах и усилениях конструкций за весь период эксплуатации.

Обследование должно отвечать на вопрос новой задачи — воспримут ли конструкции нагрузки новой машины. Отчёт десятилетней давности о техническом состоянии для другой цели эту задачу не решает.

3. История старой машины: диагностирование и освидетельствование

• Заключение по результатам последнего технического диагностирования и заключение экспертизы промышленной безопасности эскалатора, если оно выдавалось.
• Акты последнего технического освидетельствования.
• Журналы и сведения о характерных отказах: что ломалось, как часто, какие узлы менялись.
• Паспорт старой машины с фактическими параметрами: высота подъёма, длина, скорость, привод.

Эти данные нужны не для формы. Характерные отказы старой машины часто связаны с условиями конкретного хода — обводнением, вибрацией, температурой, — и новая машина окажется в тех же условиях.

4. Режимы работы и пассажиропоток

• Режим работы эскалатора: часы работы, направление движения по периодам суток, реверсирование.
• Характер пассажиропотока: пиковые периоды, работа на подъём и спуск, события с резким ростом нагрузки.
• Роль эскалатора в эвакуации со станции и режим его работы при чрезвычайной ситуации.
• Требования к скорости и производительности, если служба их устанавливает.

Конкретные цифры пассажиропотока проектировщик берёт из данных метрополитена, а не из общих оценок. Параметры машины и её режимы должны укладываться в требования федеральных норм и правил «Правила безопасности эскалаторов в метрополитенах», утверждённых приказом Ростехнадзора от 03.12.2020 № 488. Срок действия этих ФНП ограничен 1 января 2027 года — задание стоит сверить с редакцией требований, которая будет действовать на дату экспертизы.

5. Технические условия на электроснабжение и связь с системами станции

• Технические условия на электроснабжение: точки подключения, категория надёжности, резерв мощности.
• Требования к интеграции в диспетчеризацию и систему управления станции.
• Требования к связи с пожарной сигнализацией и системами оповещения.
• Требования к видеонаблюдению и связи с дежурным персоналом у эскалатора.

Если технические условия выданы после выпуска проекта, электрический том почти гарантированно переделывается, а экспертиза уходит на повторный круг.

6. Ограничения по окнам работ и схеме закрытия выхода

• Допустимая схема закрытия: весь выход, один наклонный ход или поочерёдная замена машин.
• Окна работ: ночные часы, ограничения на шум и вибрацию, работы при действующих соседних эскалаторах.
• Порядок допуска персонала подрядчика и эксперта в наклонный ход — с 01.09.2025 эксперт обязан лично осмотреть объект экспертизы.
• Ограничения на складирование и транспортировку элементов через станцию.

Какие пробелы чаще всего оборачиваются ОБ и замечаниями

Пробел в исходных данных	Что происходит на экспертизе
Нет актуальной геодезии, проект по архивным чертежам	Машина не укладывается в фактическую геометрию, появляются отступления от ФНП и нужно обоснование безопасности
Нет обследования опорных конструкций	Замечание о неподтверждённой несущей способности, запрос обследования и перерасчёт
Не выданы ТУ на подключение к системам станции	Электрический том и логика управления пересматриваются, противоречия между томами
Неизвестна роль эскалатора в эвакуации	Замечание об отсутствии увязки с эвакуацией и противопожарной защитой
Не определены окна работ	Решения по безопасному демонтажу и монтажу в наклонном ходе признаются непроработанными

Обоснование безопасности — законный инструмент, когда проект действительно не может выполнить требование ФНП. Но если оно понадобилось лишь потому, что проектировщик не знал фактической геометрии, это лишний документ, лишняя экспертиза и лишний месяц.

Когда проект и, при необходимости, ОБ готовы, их проверяет эксперт с областью аттестации Э14.3. В сервисе «Блиц-эксперт» НПИ «Недра» служба метрополитена выбирает объект экспертизы и область, загружает документацию и сама предлагает цену. Заявку сразу видят все эксперты, аттестованные по этой области, и первый, кто согласен с ценой, берёт её в работу. Договор подписывается галочкой в кабинете, оплата — двумя частями по 50%: аванс и остаток после готовности заключения. Рекомендации эксперта и исправленная документация ходят внутри заявки без ограничения числа раундов, заключение приходит с ЭЦП.

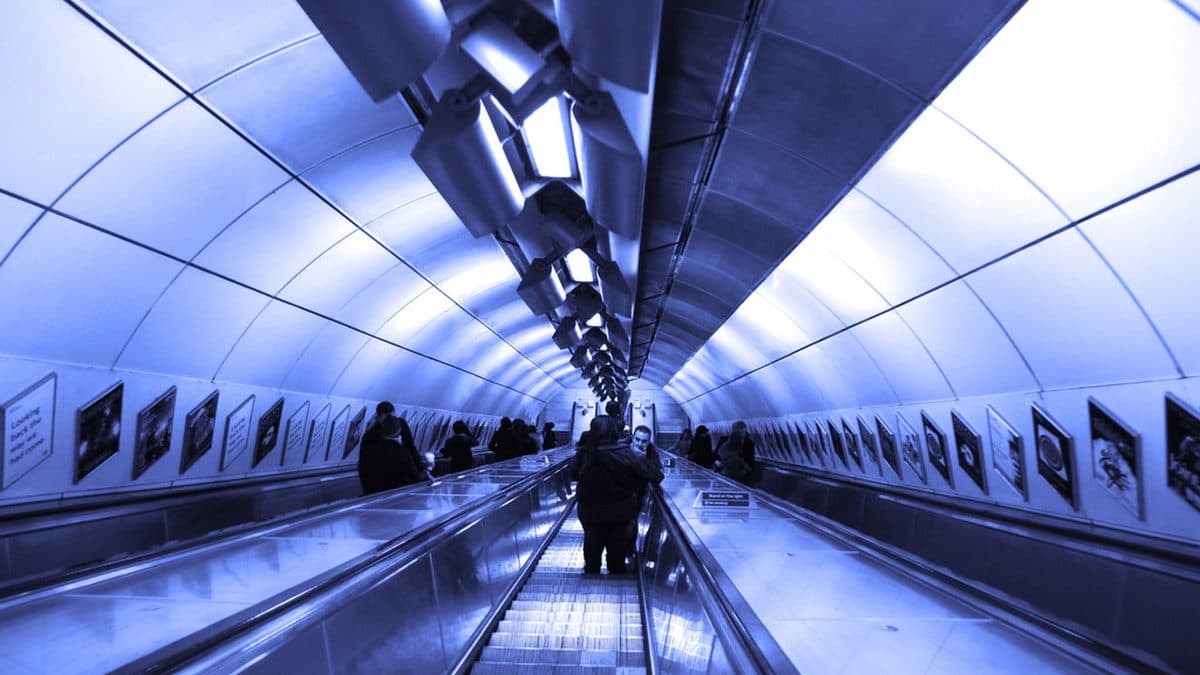

Фото: dianaandleland, Flickr, CC BY 2.0
