Как провести испытания тепловой сети на плотность и прочность: 7 шагов и оформление результатов

Испытания тепловой сети на плотность и прочность срываются не из-за техники, а из-за организации: участок не смогли разделить, подпиточный насос не держит ступень, потребитель не отключил свою систему и получил давление, на которое она не рассчитана. Разбираем процедуру по шагам — так, как её приходится выстраивать на предприятии с собственными тепловыми сетями.

Что именно проверяют эти испытания

Испытание проводится пробным давлением выше рабочего и решает две задачи одновременно. Прочность — способность металла трубы, сварных швов и арматуры выдержать давление без разрушения и остаточных деформаций. Плотность — отсутствие течей и потения в соединениях: сварных стыках, фланцах, сальниках арматуры, врезках, местах установки контрольно-измерительных приборов.

Значение пробного давления, время выдержки и допустимое падение давления за время выдержки задаются правилами технической эксплуатации тепловых энергоустановок и проектом. Эти документы периодически переиздаются, поэтому конкретные цифры берите из действующей редакции в справочно-правовой системе, а не из методички прошлых лет: ошибка в пробном давлении в меньшую сторону обесценивает испытание, в большую — может разорвать изношенный участок.

Общий принцип: пробное давление назначается с превышением над рабочим, но ограничивается сверху прочностью самого слабого элемента контура — арматуры, компенсаторов, оборудования тепловых пунктов. Именно поэтому участки с разным рабочим давлением испытываются раздельно.

Семь шагов

1. Программа испытаний и согласование. Программа — рабочий документ, а не формальность. В ней фиксируются: границы испытываемого участка и схема его отделения, значение пробного давления и ступени подъёма, время выдержки, применяемые насосы и приборы, точки контроля давления, расстановка наблюдателей по трассе, схема связи, порядок действий при падении давления и при обнаружении течи, ответственный руководитель испытаний. Программу утверждает технический руководитель предприятия. Отдельно согласуются сроки с потребителями, на которых повлияет отключение, и при необходимости — с владельцами смежных сетей.
2. Уведомление и отключение потребителей. Заранее уведомляются все абоненты испытываемого участка, включая внутренние цеха, столовые, бытовые корпуса и сторонних потребителей по договору. Системы теплопотребления должны быть надёжно отделены — не закрытой задвижкой, а отключением с установкой заглушек там, где это предусмотрено. Задвижка держит не всегда, а системы отопления зданий рассчитаны на давление заметно ниже пробного для магистрали. Прорыв у потребителя во время испытаний — самая частая и самая дорогая неприятность.
3. Разделение участков и подготовка арматуры. Сеть делится на участки по условию одинакового рабочего давления и возможности надёжного отделения. Оборудование, не рассчитанное на пробное давление, отключается и отглушается: подогреватели, элеваторные узлы, регуляторы, приборы с ограниченным пределом. Проверяется состояние и положение секционирующей арматуры, спускников и воздушников, наличие заглушек по схеме. Все временные заглушки учитываются в отдельной ведомости — иначе после испытаний одну из них обязательно забудут снять.
4. Подготовка приборов, заполнение и удаление воздуха. Манометры должны быть поверены, с действующим клеймом, класса точности и предела измерений, соответствующих пробному давлению; ставятся они как минимум в двух точках — у опрессовочного насоса и в конце участка. Участок заполняется водой с полным удалением воздуха через воздушники: оставшийся воздушный мешок даёт ложное падение давления и делает результат нечитаемым. Температура воды приводится к значению, при котором испытание вообще допустимо проводить.
5. Подъём давления по ступеням. Давление поднимается плавно, ступенями, с остановкой на каждой ступени для осмотра и стабилизации. Резкий подъём на изношенной сети — прямой путь к разрыву. На время подъёма и выдержки люди с трассы удаляются: в колодцах, камерах и проходных каналах никого быть не должно, обход выполняется только после стабилизации давления и по команде руководителя испытаний. Достигнув пробного давления, участок выдерживают установленное время, затем давление снижают до рабочего — и только после этого начинают осмотр.
6. Выдержка, осмотр трассы и фиксация дефектов. При сниженном до рабочего давлении обходят всю трассу: камеры, колодцы, неподвижные и скользящие опоры, сальниковые и сильфонные компенсаторы, фланцевые соединения, места врезок, участки надземной прокладки. Результат — не «есть течь / нет течи», а ведомость дефектов с привязкой к камере или пикету, характером дефекта и фотофиксацией. Каждый дефект устраняется, после чего участок испытывается повторно — целиком, а не только в отремонтированном месте.
7. Оформление акта. Акт составляется по результатам успешного испытания и содержит: наименование и границы участка, диаметры и протяжённость, рабочее и пробное давление, ступени подъёма, время выдержки, зафиксированное падение давления, данные манометров с номерами и сведениями о поверке, перечень выявленных и устранённых дефектов, дату и время, состав комиссии, вывод о результате. Акт подписывают участники испытаний и утверждает технический руководитель. К акту прикладываются программа, схема участка с заглушками и ведомость дефектов.

Что делать, если давление падает

Падение давления сверх допустимого — не повод сразу разрывать сеть. Порядок разбора такой:

• исключить очевидное: неплотность опрессовочного насоса и его обратного клапана, незакрытый спускник, неисправный манометр, недоудалённый воздух;
• проверить границы участка — чаще всего давление уходит через неплотную секционирующую задвижку в соседний участок или к потребителю;
• учесть температурный фактор: изменение температуры воды в трубе само по себе меняет давление, и при длительной выдержке на протяжённом участке это заметно;
• если утечка реальна, участок делится на части повторным отсечением, и испытание повторяется по частям, пока дефектный отрезок не локализован;
• при подземной прокладке без видимого выхода воды применяют акустическое обследование, корреляционный поиск утечек, а на сетях с системой оперативного дистанционного контроля — данные самой системы по намоканию изоляции.

Безопасность в зоне испытаний

Испытания — работа повышенной опасности, и обращаться с ними надо соответственно. Зона у камер и колодцев на время подъёма давления ограждается, посторонние удаляются, на участках вблизи проездов и пешеходных путей выставляются наблюдатели. Запрещается подтягивать болты фланцевых соединений, устранять течи, работать с арматурой под давлением. Наблюдатели должны иметь надёжную связь с руководителем испытаний и возможность немедленно дать команду на сброс давления. Работы в камерах и проходных каналах — это работы в замкнутых пространствах со своим порядком допуска и контролем воздушной среды.

Связь с подготовкой к отопительному периоду

Испытания на плотность и прочность — одно из обязательных мероприятий межотопительного периода и одна из проверяемых позиций при оценке готовности к отопительному сезону. Акты испытаний входят в комплект подтверждающих документов наряду с документами по промывке, наладке, ревизии арматуры и готовности тепловых пунктов. Сама процедура оценки готовности и получения паспорта готовности регулируется отдельно — актуальную редакцию правил и перечень требований смотрите в справочно-правовой системе, а практику проверок и разъяснения — на сайте Ростехнадзора.

Главная организационная ошибка — ставить испытания в конец лета. Если дефекты найдены в августе, на их устранение и повторное испытание времени уже нет, и предприятие входит в отопительный период с неподтверждённой сетью. Разумный график — испытания в начале межотопительного периода, повторные после ремонта, резерв времени на неожиданные находки.

Что попадает в зону промышленной безопасности

Сама по себе тепловая сеть и оборудование источника тепла — разные вещи по режиму регулирования. Котлы, сосуды, работающие под избыточным давлением, и трубопроводы пара и горячей воды, подпадающие под федеральные нормы и правила в области промышленной безопасности, требуют экспертизы промышленной безопасности при истечении срока службы, после аварии или при отсутствии документации изготовителя. Именно на этом стыке предприятие обычно и встаёт: сеть испытали, а по котлу или трубопроводу источника срок заключения истёк, и объект нельзя вводить в работу.

Под такие ситуации у НПИ «Недра» работает сервис «Блиц-эксперт»: заявка оформляется онлайн, срок — от одного дня, цена по тарифу института видна до регистрации, заявку сразу видят все эксперты с нужной областью аттестации и первый свободный берёт её в работу, замечания и исправленные документы ходят внутри заявки, а заключение приходит с электронной подписью. Для межотопительного периода это способ не потерять две недели на ожидании счёта и очереди.

НПИ «Недра» также выполняет техническое диагностирование и неразрушающий контроль в собственной лаборатории, обследование зданий и сооружений, проектирование и обучение персонала. Если нужно разобрать, какие документы по вашему теплоисточнику и сетям потребуются к началу отопительного периода, опишите объект в форме заявки — инженер разберёт ситуацию и предложит очерёдность работ.

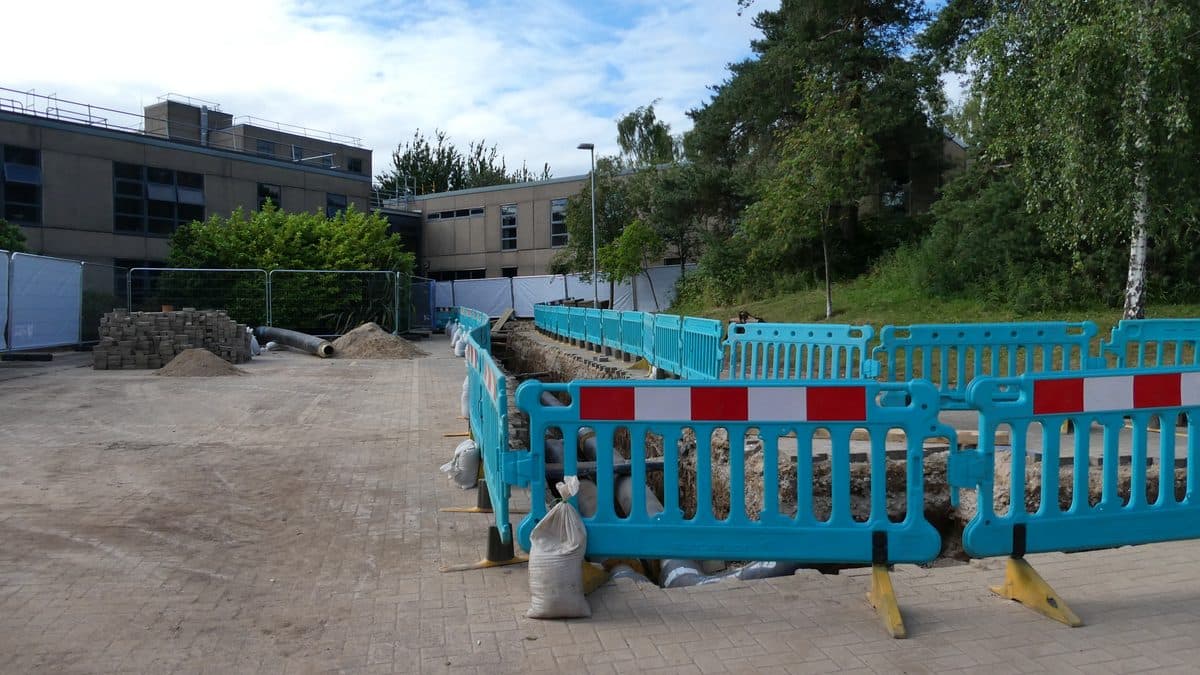

Фото: DS Pugh, Wikimedia Commons, CC BY-SA 2.0
