Классы гидротехнических сооружений I–IV: как определить класс и на что он влияет

Класс гидротехнического сооружения — не строчка в паспорте, а множитель ко всему объёму обязанностей владельца. От него зависят расчётные нагрузки, с которыми сооружение обязано справляться, плотность контрольно-измерительной аппаратуры на дамбе, периодичность обследований и необходимость декларировать безопасность. Ошибка в классе на одну ступень вниз — это годами накапливаемое несоответствие, которое вскрывается на первой же серьёзной проверке или на преддекларационном обследовании.

Классов четыре: I — сооружения чрезвычайно высокой опасности, II — высокой, III — средней, IV — низкой. Критерии классификации установлены постановлением Правительства Российской Федерации № 986 «О классификации гидротехнических сооружений»; действующую редакцию с таблицами смотрите в справочно-правовой системе или на официальном портале правовых актов. Разбираем логику этих таблиц и практические следствия.

Главное правило: берётся наиболее высокий класс

Критериев несколько групп, и сооружение оценивается по каждой независимо. Если по разным критериям получаются разные классы, объекту присваивается наиболее высокий из них. Это правило сформулировано прямо в постановлении, и оно чаще всего и «поднимает» класс: невысокая дамба, которая по конструктивным признакам тянет на IV класс, из-за посёлка в зоне вероятного затопления оказывается во II.

Второе, что нужно понимать сразу: класс не назначается приказом по предприятию и не наследуется из советского проекта автоматически. Его обосновывают расчётом — в составе проектной документации при новом строительстве или отдельной работой по классификации для действующего объекта, — а фиксируют при внесении сведений в Российский регистр ГТС. Порядок внесения разбираем отдельно: как внести сооружение в Российский регистр ГТС.

По каким признакам определяется класс

Тип и высота напорного сооружения в сочетании с грунтами основания. Это базовая группа. Одна и та же по высоте грунтовая плотина на скальном основании и на глинистом даёт разные классы: чем слабее основание, тем выше класс при той же высоте. Отдельно нормируются плотины бетонные и железобетонные, грунтовые насыпные и намывные, подпорные стены, судоходные шлюзы, берегозащитные сооружения. Поэтому «высота дамбы двенадцать метров» сама по себе ещё ничего не говорит — вопрос, чем сложена дамба и на чём она стоит.

Назначение и условия эксплуатации. Сюда входят объём накопителя, характер удерживаемой среды и функция сооружения в технологической схеме. Хранилище жидких отходов промышленного предприятия классифицируется по своим строкам, и объём складируемой пульпы работает на повышение класса. Токсичность и класс опасности отходов учитываются через последствия аварии.

Последствия возможной аварии. Определяющая группа для большинства промышленных накопителей: численность населения, которое может пострадать при прорыве напорного фронта, и размер вероятного материального ущерба. Оценка делается по зоне вероятного затопления, то есть напрямую связана с расчётом вероятного вреда — механику разбираем в материале расчёт вероятного вреда от аварии на ГТС.

Социально-экономическая значимость. Учитывается, что именно останавливается при аварии: обеспечение водой населённого пункта, работа электростанции, непрерывное производство, транспортная связность. Сооружение, от которого зависит технологическая вода единственного градообразующего производства, оценивается иначе, чем резервный пруд той же ёмкости.

Четыре объекта — четыре логики

Дамба хвостохранилища ГОКа. Намывное сооружение, растущее ярусами вместе с производством. Здесь решающими обычно оказываются два фактора: объём накопленной пульпы, который увеличивается каждый год, и обстановка в нижнем бьефе. Ключевая практическая проблема — класс присвоен при вводе объекта тридцать лет назад, а дамба с тех пор нарощена на десять метров и накопитель вырос кратно. Класс подлежит пересмотру, и пересматривать его должен владелец, не дожидаясь замечания.

Золоотвал ТЭС. Часто расположен вблизи города, потому что сама станция стоит рядом с потребителем тепла. Даже при умеренной высоте ограждающей дамбы застройка в зоне вероятного затопления выводит объект в высокие классы. Дополнительный фактор — секционирование: работающая и законсервированная секции могут иметь разные параметры, и оценивать нужно фактическую схему, а не проектную.

Плотина малой ГЭС. Здесь в игру вступает социально-экономическая значимость и напор. Бетонная плотина небольшой высоты на скальном основании по конструктивным критериям даёт невысокий класс, но роль станции в энергоснабжении и последствия прорыва для нижележащих населённых пунктов способны его поднять.

Водоём-накопитель промплощадки. Самый недооценённый тип объекта. Пруд технической воды или аварийного сброса, обвалованный земляной дамбой, формально является ГТС со всеми вытекающими обязанностями. Обычно получается IV, реже III класс, но только после честной оценки последствий: если ниже по рельефу идут жилые дома, автодорога или соседнее производство, расчёт даёт другой результат.

Что меняется вместе с классом

Расчётные обеспеченности паводка. Чем выше класс, тем более редкий паводок сооружение обязано пропустить без разрушения. Для каждого класса нормируются два случая — основной расчётный и поверочный, и разница между ними принципиальна: поверочный проверяет сооружение на выживание при экстремальном событии. Конкретные значения обеспеченностей приведены в своде правил по основным положениям проектирования ГТС; берите действующую редакцию, а не таблицу из старой методички. Практическое следствие для действующего объекта: при повышении класса фактическая пропускная способность водосбросного тракта может оказаться недостаточной, и это превращается в мероприятие по реконструкции с реальной сметой.

Коэффициенты надёжности и запасы устойчивости. Класс входит в расчётные формулы через коэффициент надёжности по ответственности сооружения. Тот же откос при более высоком классе требует большего запаса устойчивости, и расчёт, который «сходился» для III класса, для II может не сойтись. Подробнее о самих расчётах — в материале расчёты устойчивости откосов дамбы накопителя.

Объём натурных наблюдений и состав КИА. С ростом класса увеличивается число контролируемых параметров, плотность измерительных створов, количество пьезометров и геодезических марок, частота измерений и требования к автоматизации. Для сооружения I класса речь идёт о полноценной системе мониторинга, для IV — о минимальном наборе и визуальных осмотрах. Состав и логику наблюдений разбираем отдельно: натурные наблюдения на ГТС.

Необходимость декларации безопасности. При эксплуатации декларация обязательна для сооружений I, II и III классов. Для IV класса при обычной эксплуатации она не требуется, но при консервации и ликвидации нужна независимо от класса. И это ровно тот случай, когда заниженный класс создаёт иллюзию закрытой обязанности: пока в регистре стоит IV, декларации нет, а после обоснованного пересмотра класса выясняется, что сооружение годами эксплуатировалось без декларации и без разрешения.

Глубина проектных обоснований и объём изысканий. Класс определяет состав расчётных случаев, необходимость математического и физического моделирования, объём инженерно-геологических изысканий и требования к контролю качества работ. Для высоких классов добавляются сейсмические воздействия и специальные проверки.

Здесь же держите в голове границу законов. Класс ГТС — это 117-ФЗ: регистр, декларация безопасности ГТС, разрешение на эксплуатацию. Класс опасности ОПО — это 116-ФЗ: реестр опасных производственных объектов, экспертиза промышленной безопасности, декларация промышленной безопасности. Совпадение слова «класс» в двух системах регулярно порождает путаницу, а на промплощадке оба контура существуют параллельно: хвостохранилище идёт по одному закону, насосная станция с сосудами под давлением и подъёмные механизмы затворов — по другому. Заключение ЭПБ к самому сооружению не применяется, и наоборот — декларация безопасности ГТС не закрывает обязанности по ОПО.

Когда класс нужно пересматривать

• нарощена дамба, изменилась отметка гребня, вырос объём накопителя;
• изменилась обстановка в нижнем бьефе: появились жилая застройка, дорога, производственные объекты;
• изменился характер складируемых отходов или технология намыва;
• обследование выявило, что фактические грунты основания отличаются от принятых в проекте;
• сооружение переведено в режим консервации либо, наоборот, расконсервировано;
• класс присвоен по устаревшей классификации и никогда не проверялся по действующим критериям.

Как это делается на практике

Работа по классификации действующего сооружения состоит из обследования с геодезической съёмкой и оценкой фактических параметров, оценки грунтов основания по архивным и новым изысканиям, построения зоны вероятного затопления с подсчётом населения и ущерба, расчёта по каждой группе критериев и оформления обоснования. Результат ложится в сведения для Российского регистра и дальше тянет за собой либо подтверждение прежнего класса, либо программу приведения сооружения в соответствие новому.

Параллельно с сооружением обычно выясняется, что на гидроузле есть техника, поднадзорная по 116-ФЗ, у которой истёк срок безопасной эксплуатации: подъёмные механизмы затворов, насосное оборудование, сосуды под давлением. Ждать эксперта с нужной областью аттестации неделями там, где объект уже под предписанием, дорого. НПИ «Недра» сделало под такие случаи сервис «Блиц-эксперт»: заявку сразу видят все аттестованные эксперты, первый свободный берёт её в работу, цена по тарифу института видна до регистрации, срок — от одного дня, заключение приходит с электронной подписью.

По самим гидротехническим сооружениям НПИ «Недра» выполняет обоснование класса, обследование, расчёт вероятного вреда, критерии безопасности, разработку декларации и подготовку сведений для регистра. Если у вас есть сомнение, что класс накопителя соответствует его сегодняшним размерам, опишите объект в форме заявки — инженер оценит, насколько велик разрыв.

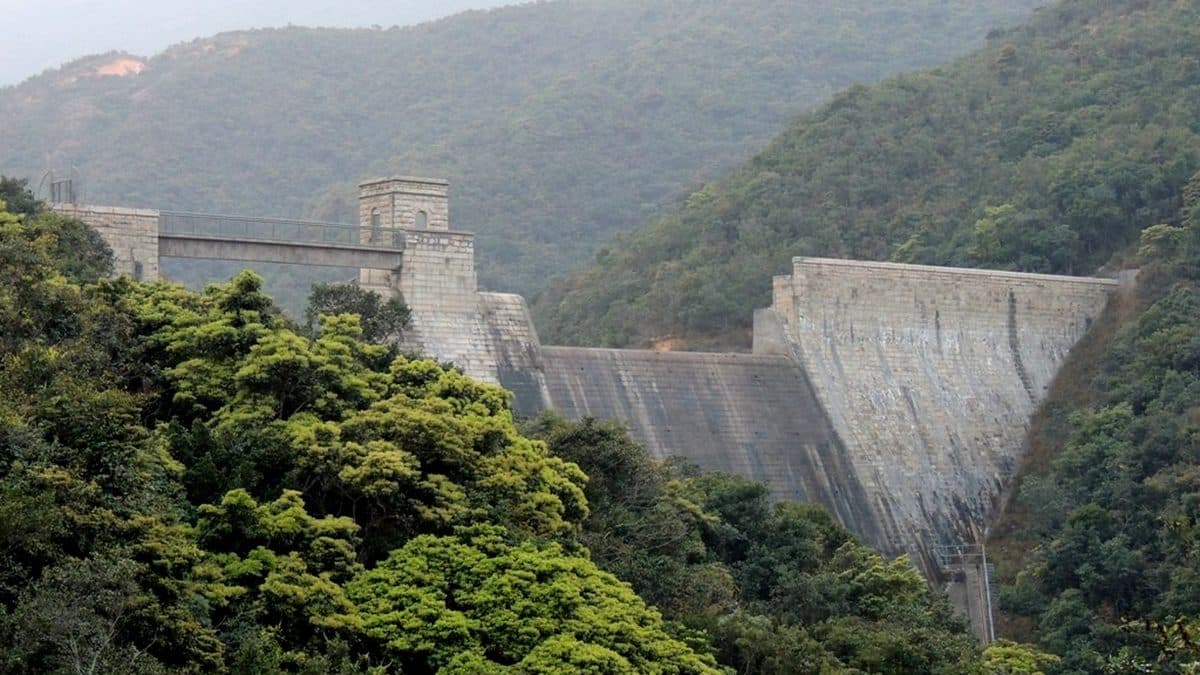

Фото: Tksteven, Wikimedia Commons, CC BY 3.0
