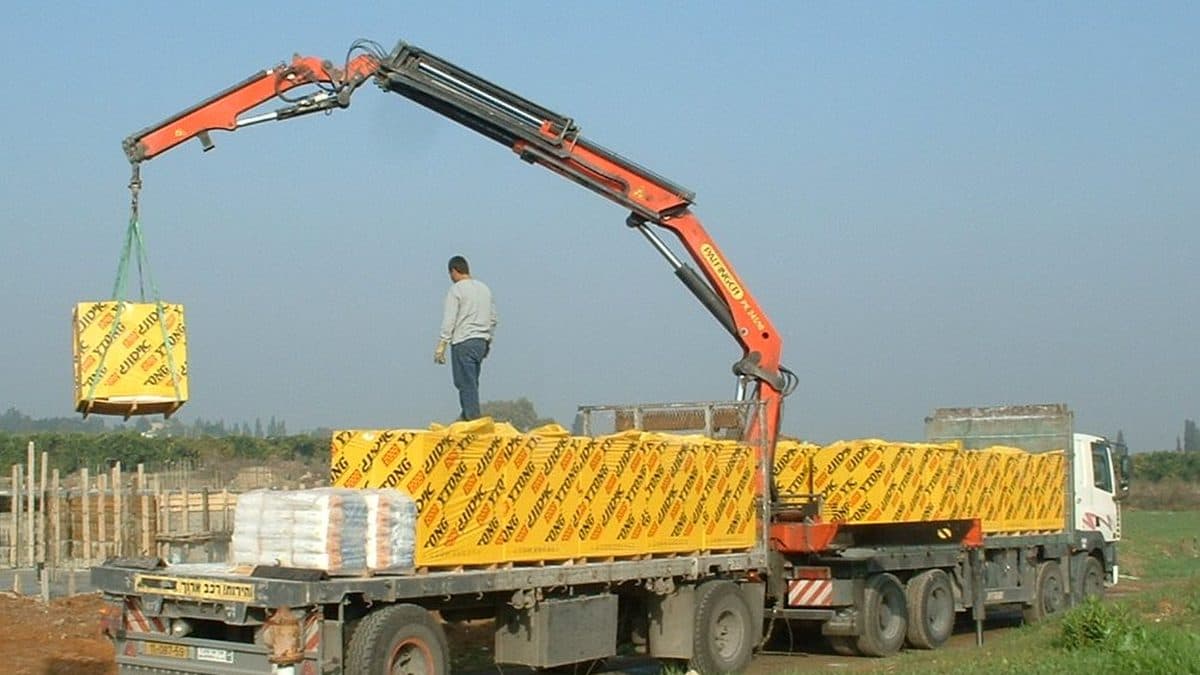

Краны-манипуляторы (КМУ): учёт, техническое освидетельствование и типичные нарушения

Кран-манипулятор — техника, которая чаще всего эксплуатируется вообще без документов. Машину покупают как транспорт, манипулятор ставят у знакомых в гараже, водителю выдают путевой лист — и ездят так годами, пока не приезжает инспектор или пока опора не уходит в грунт вместе с грузом. По количеству единиц КМУ обгоняют автокраны, по проценту нарушений — тоже.

Разбираем, что должно быть оформлено на манипулятор, как легализуется установка стрелового оборудования на шасси, чем документы КМУ отличаются от документов автокрана и какие позиции проверяют в первую очередь.

Какие краны-манипуляторы подлежат учёту

Кран-манипуляторная установка относится к подъёмным сооружениям и по общему правилу подлежит учёту в территориальном органе Ростехнадзора до пуска в работу. Учёт ведётся по самой установке: тип, заводской номер, грузоподъёмность, грузовой момент, изготовитель, год выпуска, сведения о владельце, а также данные шасси, на котором она смонтирована.

Часть манипуляторов из-под учёта выведена — например, машины, предназначенные для работы только с навесным оборудованием без крюковой подвески, и установки с малым грузовым моментом. Перечень исключений задан федеральными нормами и правилами для подъёмных сооружений, и он менялся: прежде чем делать вывод «нашу машину ставить на учёт не надо», сверьтесь с действующей редакцией на сайте Ростехнадзора. Формулировка «нам так сказали в автосервисе» в акте проверки не помогает.

Второй частый вопрос — про регистрацию опасного производственного объекта. Обязанности владельца ОПО установлены Федеральным законом № 116-ФЗ «О промышленной безопасности опасных производственных объектов», но для передвижных подъёмных сооружений, которые не закреплены за конкретной производственной площадкой, вопрос решается иначе, чем для стационарных механизмов. Учёт подъёмного сооружения при этом обязателен в любом случае и с регистрацией ОПО не взаимозаменяем.

Манипулятор поставили на шасси: что нужно оформить

Это ключевой узел темы. Установка КМУ на грузовое шасси — не тюнинг, а изменение конструкции транспортного средства и одновременно ввод в эксплуатацию подъёмного сооружения. Отсюда два независимых комплекта документов, и наличие одного не закрывает второй.

По транспортной части действует технический регламент Таможенного союза о безопасности колёсных транспортных средств: внесение изменений в конструкцию согласуется, машина проходит проверку в аккредитованной испытательной лаборатории, оформляется свидетельство о соответствии транспортного средства с внесёнными в конструкцию изменениями, после чего изменения регистрируются в подразделении Госавтоинспекции. Без этого у вас получается транспортное средство, эксплуатация которого запрещена по совершенно другой линии надзора.

По подъёмной части нужны:

• паспорт кран-манипуляторной установки от изготовителя и руководство по эксплуатации;
• документы о подтверждении соответствия установки требованиям технического регламента о безопасности машин и оборудования;
• проект или техническое решение на монтаж КМУ на конкретное шасси с расчётом устойчивости и опорных реакций;
• акт монтажа от организации, выполнившей установку, с указанием фактической конфигурации;
• полное техническое освидетельствование после монтажа со статическим и динамическим испытанием и записью в паспорт;
• постановка на учёт и получение учётного номера;
• приказы о назначении ответственных лиц и документы об их аттестации;
• удостоверения операторов КМУ и стропальщиков.

Если манипулятор ставил «сторонний исполнитель» без единой бумаги — а это типовая ситуация на вторичном рынке, — восстанавливать придётся сразу оба контура. Начинать нужно с паспорта установки: без него не собирается ни расчёт, ни освидетельствование, ни учёт. Если паспорт утрачен, он восстанавливается через изготовителя либо через специализированную организацию по результатам обследования.

Чем КМУ отличается от автокрана по документам

Оба — стреловые самоходные краны, но разница в оформлении существенная, и она объясняет, почему у владельцев манипуляторов документы почти всегда в худшем состоянии.

Позиция	Автомобильный кран	Кран-манипулятор
Как машина попадает к владельцу	Готовое изделие заводской сборки с единым паспортом крана	Часто шасси и установка покупаются отдельно и соединяются на стороне
Паспорт	Один паспорт крана на машину в сборе	Паспорт КМУ плюс документы на шасси; связка оформляется монтажом
Изменение конструкции ТС	Не возникает при штатной эксплуатации	Возникает при установке КМУ и требует отдельного оформления
Кто управляет	Машинист крана автомобильного, отдельная профессия и удостоверение	Оператор КМУ; часто им пытаются сделать штатного водителя без обучения
Приборы безопасности	Ограничитель грузоподъёмности и регистратор в заводской комплектации	Комплектация зависит от модели установки, а при монтаже её часто не настраивают
Типовое использование	Плановые подъёмы по проекту работ	Погрузка-разгрузка «по пути», часто без подготовки площадки

Техническое освидетельствование: кто и как часто

Освидетельствование проводит специалист владельца или эксплуатирующей организации, назначенный приказом, — ответственный за содержание подъёмного сооружения в работоспособном состоянии, прошедший аттестацию. Если такого специалиста в штате нет, работа выполняется по договору специализированной организацией.

Периодичность стандартная для подъёмных сооружений: частичное техническое освидетельствование — не реже одного раза в двенадцать месяцев, полное — не реже одного раза в три года. Для редко используемых машин федеральные нормы допускают увеличенный интервал полного освидетельствования; условие «редкого использования» определено в правилах, и трактовать его в свою пользу опасно.

Внеочередное полное освидетельствование проводится после монтажа на новое шасси, после замены или ремонта расчётных элементов металлоконструкции, после замены грузовой лебёдки или крюка, после капитального ремонта гидроцилиндров стрелы и после установки нового ограничителя. При полном освидетельствовании выполняются статическое испытание нагрузкой 125 % от паспортной грузоподъёмности и динамическое нагрузкой 110 %, результаты вносятся в паспорт.

Опорный контур и гидравлика: где КМУ реально ломается

Металлоконструкция манипулятора выходит из строя реже, чем узлы, на которых держится устойчивость. По опыту обследований основные позиции такие.

Выносные опоры. Проверяется полнота выдвижения, фиксация выдвижных балок, состояние опорных пят, наличие и состояние подкладок. Работа с частично выдвинутыми опорами — прямое нарушение: грузовая характеристика в паспорте дана для полного опорного контура, при сокращённом контуре допустимая нагрузка падает в разы, и об этом оператор обычно не знает.

Гидроцилиндры опор. Опасен не наружный подтёк, а внутренняя утечка в цилиндре: опора медленно складывается под нагрузкой, машина уходит на угол. Контроль — выдержка под нагрузкой с замером просадки, состояние стопорных клапанов, которые должны удерживать шток при обрыве рукава.

Гидросистема стрелы. Обжимные соединения рукавов, потёртые рукава высокого давления, следы перегрева рабочей жидкости, состояние предохранительных клапанов и их регулировка. Заменённый «на что было» рукав с другим давлением разрыва — типовая находка.

Ограничитель грузового момента. На КМУ он должен работать, а не присутствовать. Регулярно встречаются машины, где ограничитель отключён или заблокирован, потому что «мешает работать». Это нарушение, которое инспектор фиксирует сразу, и оно же — причина большинства опрокидываний.

Грузозахватные приспособления и крюковая подвеска. Замок крюка, износ зева, состояние канатов и цепей, бирки на стропах, журнал осмотра съёмных грузозахватных приспособлений.

Типовые нарушения, которые находят первыми

1. Работа без полностью выдвинутых выносных опор и без подкладок под пяты — на асфальте, на обочине, на свежей засыпке.
2. Отключённый или неотрегулированный ограничитель грузового момента.
3. Оператор без обучения по профессии и без удостоверения, обвязку груза выполняет водитель без аттестации стропальщика.
4. Эксплуатация после истечения назначенного срока службы без экспертизы промышленной безопасности.
5. Отсутствие журнала осмотра съёмных грузозахватных приспособлений и тары, стропы без бирок.
6. Манипулятор установлен на шасси без оформления изменения конструкции и без освидетельствования после монтажа.
7. Не назначены ответственные лица либо назначены, но не аттестованы.
8. Нет проекта или технологической карты на характерные работы, погрузка ведётся «по обстановке» рядом с воздушной линией электропередачи.

Ответственность за эксплуатацию подъёмного сооружения с нарушением требований промышленной безопасности наступает по статье 9.1 КоАП РФ и включает административное приостановление деятельности. Для транспортной компании остановка машины на срок до нескольких недель обычно дороже любого штрафа.

Когда манипулятору нужна экспертиза промышленной безопасности

Экспертиза проводится, если КМУ отработала назначенный срок службы, указанный в паспорте; если выполнены работы, связанные с изменением конструкции или заменой материала несущих элементов; если проведён восстановительный ремонт после аварии или инцидента с повреждением металлоконструкций. Для манипуляторов второй случай встречается особенно часто: удлинённая стрела, переваренный кронштейн, самодельный оголовок — всё это изменение конструкции, а не ремонт.

Заключение экспертизы действует только после внесения в реестр заключений Ростехнадзора. Заключение на руках без записи в реестре юридической силы не имеет.

Узкое место здесь — время. Машина зарабатывает ежедневно, простой в ожидании эксперта и счёта стоит дороже самой экспертизы. НПИ «Недра» закрывает это сервисом «Блиц-эксперт»: экспертиза промышленной безопасности оформляется онлайн, срок — от одного дня, заявку сразу видят все эксперты, аттестованные по нужной области, и первый свободный берёт её в работу. Цена берётся из тарифа института и видна до регистрации, оплата двумя частями по 50 %, замечания и исправленные документы ходят внутри заявки, заключение приходит с электронной подписью, счёт и акт — в личном кабинете.

НПИ «Недра» ведёт по кранам-манипуляторам весь цикл: техническое диагностирование и неразрушающий контроль собственной лабораторией, экспертизу промышленной безопасности, восстановление утраченных паспортов, сопровождение постановки на учёт и оформления переоборудования, обучение и аттестацию ответственных специалистов, операторов и стропальщиков. Если по вашей машине неясно, с чего начинать разбор документов, опишите её в форме заявки — инженер разберёт ситуацию и предложит очерёдность работ.
