Обоснование безопасности ГПКД: типовые отступления от ФНП и как их доказать эксперту

Обоснование безопасности грузовой подвесной канатной дороги нужно тогда, когда проект не может выполнить требование федеральных норм и правил буквально или когда для ситуации на трассе требований просто нет. Эксперт такой документ читает по одной логике: какое отступление, какой риск оно создаёт и чем этот риск компенсирован. Если хотя бы одно звено цепочки провисает, заключение будет отрицательным, а проект техперевооружения, который опирается на обоснование, встанет вместе с ним.

Ниже — пять типовых ситуаций на ГПКД, в которых без обоснования безопасности не обойтись, и то, что эксперт обычно ждёт увидеть по каждой.

Правовая рамка в двух абзацах

Механизм установлен статьёй 3 Федерального закона № 116-ФЗ: обоснование безопасности разрабатывается, если требуется отступление от требований ФНП, их недостаточно или они не установлены. Применять обоснование без положительного заключения экспертизы промышленной безопасности нельзя. Общие требования к содержанию документа установлены ФНП «Общие требования к обоснованию безопасности опасного производственного объекта» (приказ Ростехнадзора от 27.04.2024 № 142), а специальные требования к канатной дороге, от которых проект отступает, — «Правилами безопасности грузовых подвесных канатных дорог» (приказ Ростехнадзора от 03.12.2020 № 487). Тексты удобно сверять в справочных системах, например в «Техэксперте».

Обоснование разрабатывает тот, кто готовит документацию на техперевооружение или проект, и разрабатывает его вместе с этой документацией. Попытка оформить «обоснование» задним числом, чтобы закрыть пункт предписания по действующей дороге, без проектных решений не работает.

Карта типовых отступлений

Отступление	Какой риск создаёт	Что ждёт эксперт
Габариты приближения вагонеток меньше нормативных	Удар вагонетки о землю, здание, технику; падение груза на людей	Расчёт провеса и раскачки в худшем режиме, зона ограничения доступа, ограничения по загрузке и ветру
Нет предохранительного сооружения или оно иной конструкции	Падение груза или вагонетки на пересекаемый объект	Расчёт иной защиты на удар, ограничения по грузам, организационный режим пересечения
Импортное оборудование по зарубежным стандартам	Неизвестно, обеспечен ли уровень безопасности не ниже ФНП	Сопоставление требований, расчёты по российским подходам, подтверждение изготовителя
Нестандартный запас прочности каната или конструкция натяжного устройства	Обрыв каната, потеря натяжения, сход вагонетки	Расчёт, усиленный контроль состояния, блокировки по натяжению
Условия, которых ФНП не описывают: ветер, обледенение, лавины	Сход каната с опорных башмаков, перегрузка, разрушение опоры	Оценка воздействия, пороги остановки, мониторинг, инженерная защита

Габариты приближения меньше нормативных

Самый частый случай на старых дорогах: за десятилетия под трассой выросли отвалы, склады, появились проезды, а иногда и здания. Перенести трассу невозможно, поднять опоры — дорого и не всегда реально.

Эксперту мало фразы «габарит обеспечивается». Нужен расчёт провеса несущего каната при максимальной загрузке вагонеток и неблагоприятной температуре, с учётом поперечного отклонения вагонетки от ветра и продольной раскачки при пуске и торможении. На основе расчёта определяется фактический габарит, и уже под него строятся компенсирующие меры: ограждённая и обозначенная зона под трассой с запретом прохода и проезда, ограничение массы загрузки на участке, остановка дороги при скорости ветра выше установленной в обосновании, контроль высоты складирования под пролётом. Каждая мера должна перейти в эксплуатационную документацию, иначе через год о ней никто не вспомнит.

Нет предохранительного сооружения или оно другое

Над дорогами, железнодорожными путями, ЛЭП и местами скопления людей ФНП по ГПКД предусматривают защиту от падения груза и вагонеток. Когда проект предлагает не мост, а сетку, или вообще обходится без сооружения на малоинтенсивном проезде, это отступление. Логика эксперта: чем заменена защита и доказано ли расчётом, что замена выдержит удар падающей вагонетки или хотя бы исключит попадание груза за пределы защищённой зоны. Если физической защиты нет, в обосновании должны быть режим пересечения, ограничения по видам груза и контроль закрытия кузовов. Подробно тема пересечений разобрана в отдельном материале, здесь важно одно: организационные меры без расчёта эксперт компенсацией не считает.

Импортное оборудование

Приводы, зажимы, вагонетки и системы управления иностранного производства проектируются по стандартам страны изготовителя. Сами по себе они могут быть надёжнее отечественных аналогов, но формально часть требований ФНП выполнена иначе: другие запасы, иные схемы тормозов, другой подход к контролю зажимов.

Обоснование в этом случае строится как сопоставление: требование ФНП, как вопрос решён в оборудовании, почему уровень безопасности не ниже. Ссылка «соответствует европейским нормам» без такого сопоставления — типичная причина отрицательного заключения. Хорошо работают расчёты, выполненные независимо от изготовителя, и результаты испытаний.

Запасы прочности канатов и натяжные устройства

Когда после техперевооружения фактический запас прочности несущего или тягового каната оказывается ниже нормативного, либо натяжное устройство выполнено по схеме, которую правила прямо не предусматривают или предусматривают с иными условиями, риск прямой: обрыв каната или потеря натяжения с последующим сходом вагонеток.

Компенсация здесь почти всегда комбинированная: расчёт, показывающий реальные нагрузки во всех режимах, сокращённые интервалы дефектоскопии канатов, ужесточённые критерии браковки, постоянный контроль натяжения с блокировкой пуска и аварийной остановкой при выходе за пределы. Для гидравлической или иной силовой натяжки добавляются вопросы поведения системы при утечке и потере питания.

Ветер, обледенение и лавиноопасные участки

ФНП описывают типовые условия, а трасса в горах или вдоль побережья может постоянно работать за их пределами. Сильный боковой ветер грозит сходом каната с башмаков опор и ударом вагонеток о конструкции, обледенение — перегрузкой канатов и отказом зажимов, лавины и сели — разрушением опор.

Эксперт ждёт, что обоснование оценит воздействие количественно, а не описательно: какие скорости ветра и какая толщина гололёда приняты и откуда взяты данные, какие пороги остановки установлены и как они контролируются (анемометры на опорах с выводом на пульт, автоматическое ограничение скорости). Для лавиноопасных участков — какие опоры в зоне риска, какая инженерная защита предусмотрена, каков режим работы в опасный период.

Что сближает удачные обоснования

• каждое отступление названо конкретно, со ссылкой на требование ФНП, от которого проект отступает;
• для каждого отступления есть сценарий аварии и оценка его риска;
• компенсирующие меры привязаны к сценариям, а не перечислены общим списком;
• меры проверяемы: есть пороги, датчики, интервалы, ответственные;
• обоснование и проект техперевооружения говорят одно и то же, без расхождений в параметрах.

Слабые обоснования проваливаются на «усилить контроль» и «обеспечить внимательность персонала» — такие формулировки не компенсируют ни один риск.

Отдельная сложность — найти эксперта, который разбирается именно в грузовых канатных дорогах. Сервис «Блиц-эксперт» НПИ «Недра» решает её так: заказчик выбирает объект экспертизы ОБ и область Э14.1, загружает обоснование и предлагает свою цену, заявку сразу видят все эксперты с этой аттестацией, и в работу её берёт первый, кто согласен. Экспертиза документации онлайн от 1 дня, оплата двумя частями по 50%, замечания и исправления ходят внутри заявки без ограничения числа раундов, заключение приходит с электронной подписью. После подписания его нужно внести в реестр Ростехнадзора — на подачу отведено 90 календарных дней, а действовать заключение начинает только с даты внесения.

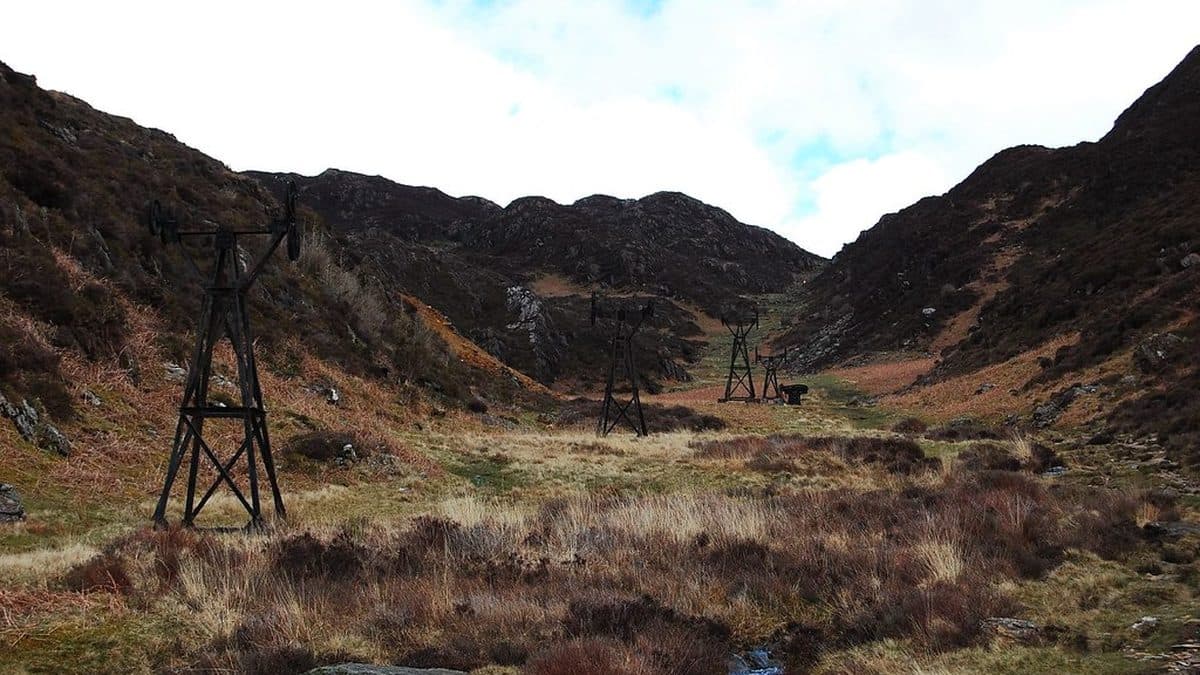

Фото: Christopher Owen Jones, Flickr, CC BY-SA 2.0
