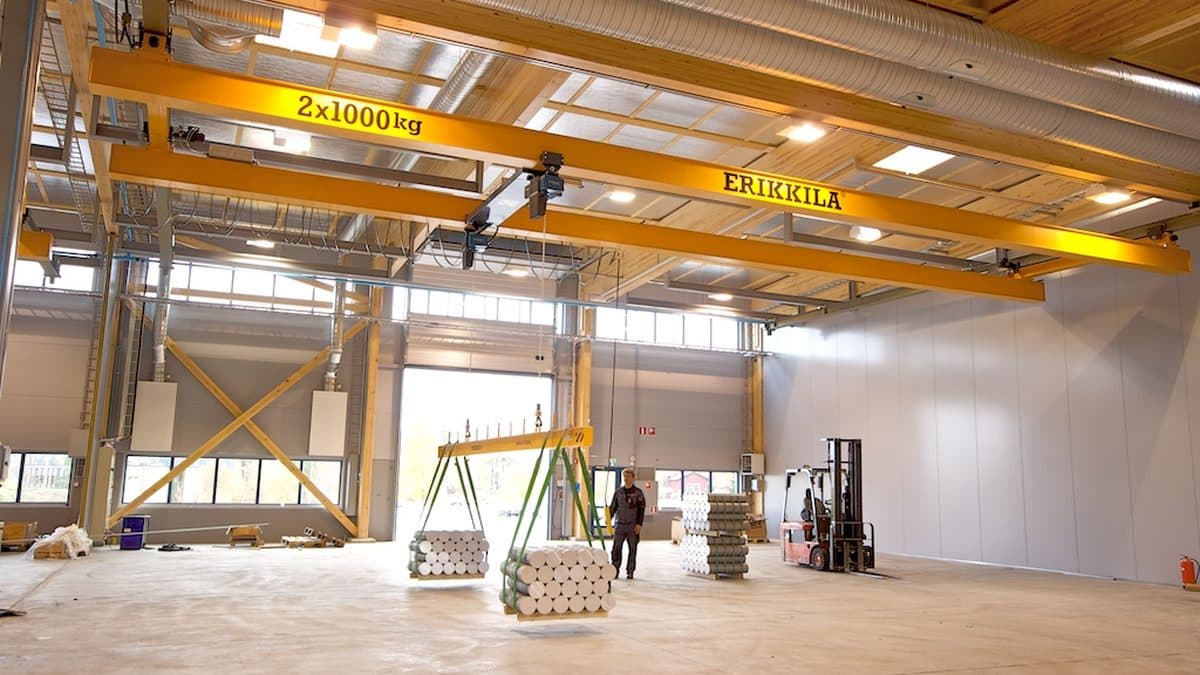

Подкрановые балки и колонны цеха: какие дефекты ищут при обследовании и чем грозит их рост

В каркасе производственного здания есть узел, который работает тяжелее всех остальных вместе взятых, — подкрановая балка и опорная часть колонны под ней. Всё остальное здание нагружено статикой: собственный вес, снег, ветер. Подкрановая конструкция получает подвижную нагрузку с ударом, с горизонтальными силами от торможения и перекоса, и получает её миллионы раз за срок службы. Поэтому разрушение каркаса цеха начинается почти всегда отсюда.

Отличие принципиальное: обычная конструкция ломается, когда нагрузка превысила несущую способность. Подкрановая балка ломается при нагрузках, которые она держала двадцать лет, — просто потому, что число циклов исчерпало ресурс материала. Усталостная трещина зарождается в концентраторе напряжений, растёт медленно и незаметно, а на последней стадии развивается лавинообразно.

Почему режим работы крана важнее его грузоподъёмности

Два одинаковых крана на 10 тонн могут по-разному вырабатывать ресурс балки. Определяет это не масса груза, а режим: сколько циклов в смену, какая доля циклов идёт с номинальным грузом, какова интенсивность работы. Кран ремонтного участка, включающийся раз в неделю, и кран литейного пролёта, работающий в три смены, за одинаковые двадцать лет накопят несопоставимое число циклов.

Практический вывод для владельца цеха: если после реконструкции производства изменилась технология и кран стал работать интенсивнее, ресурс подкрановых конструкций расходуется быстрее расчётного, а срок службы, заложенный в проекте, к реальности больше не относится. То же — при замене крана на более тяжёлый или с другой базой: балка, рассчитанная на прежние колёсные нагрузки, получает новые, и это не вопрос запаса прочности, это вопрос выносливости.

Поэтому первое, что запрашивает инженер перед обследованием, — не проект, а паспорта кранов, сведения о фактическом режиме работы, историю замен и данные о том, менялась ли технология в пролёте.

Дефекты подкрановых балок

Самый характерный и самый опасный дефект стальной подкрановой балки — усталостная трещина в верхней зоне стенки, в месте примыкания стенки к верхнему поясу, а также в околошовной зоне поясных швов. Причина — местные напряжения под колесом крана в сочетании с концентраторами: непроваром, подрезом, дефектом шва. Трещина идёт вдоль шва или отходит от него, и обнаружить её визуально на ранней стадии почти невозможно. Здесь работает неразрушающий контроль: визуально-измерительный, магнитопорошковый или капиллярный по зонам концентраторов, ультразвуковой по швам.

Второй узел риска — опорные части балок: трещины и разрывы в опорных рёбрах, деформация рёбер, разрушение сварных швов крепления, ослабление и срез болтов крепления балки к консоли колонны, следы подвижки балки относительно опоры. Опорный узел разрушается без предупреждения, поэтому в программе обследования он всегда идёт отдельной позицией.

Третий — общая и местная потеря геометрии: прогиб балки сверх допустимого, выпучивание стенки, погнутости поясов, вмятины и деформации от наездов и задевания грузом. К этому добавляется коррозия в зонах скопления пыли и влаги, особенно на верхнем поясе и в местах примыканий, а в цехах с агрессивной средой — сплошная потеря сечения.

У железобетонных подкрановых балок набор другой: продольные трещины вдоль арматуры с ржавыми подтёками, разрушение бетона в опорных зонах и под рельсом, коррозия и деформация закладных деталей, сколы и обнажение напрягаемой арматуры. Для предварительно напряжённых балок повреждение защитного слоя особенно опасно — высокопрочная проволока корродирует несопоставимо быстрее обычной арматуры.

Рельс, крепления и тормозные конструкции

Рельсовый путь и его крепления — самая массовая причина ускоренного износа балок. Что фиксируют при обследовании:

• износ головки рельса по высоте и боковой, сколы, смятие, трещины в рельсе;
• состояние стыков: зазоры, уступы по высоте и в плане, состояние накладок и болтов, наличие сварных стыков с дефектами;
• ослабление и утрата прижимных планок, крюков, болтов; разбитые отверстия; следы подвижки рельса относительно балки;
• смещение оси рельса относительно оси стенки балки — при этом эксцентриситете под колесом возникает дополнительный крутящий момент, и именно он расшатывает соединение стенки с верхним поясом;
• состояние упругих прокладок под рельсом и их отсутствие там, где они предусмотрены проектом;
• исправность и состояние тупиковых упоров и буферов, следы ударов по ним;
• состояние тормозных балок, ферм и площадок, их креплений, трещины и коррозия в узлах, деформации от хождения персонала и складирования на них материалов.

Отдельно выполняется планово-высотная съёмка пути — нивелировка отметок головок рельсов и съёмка в плане по обеим ниткам. Она даёт то, чего не увидеть глазом: пролёт между осями рельсов и его отклонения по длине, взаимное превышение рельсов в одном поперечном сечении, отметки по длине нитки, отклонение от прямолинейности. Перекос пути заставляет кран идти с перекосом, создаёт боковые силы, разбивает крепления и ускоряет усталость балок. Значительная часть жалоб на то, что кран заедает и буксует, снимается не ремонтом крана, а рихтовкой пути.

Колонны цеха

Колонна под подкрановой балкой нагружена не только вертикально. Она воспринимает горизонтальные силы от торможения тележки и моста, удары и внецентренное приложение нагрузки. Что проверяют:

• консоли и подкрановые ветви: трещины в бетоне консоли и в опорной зоне, состояние закладных деталей и сварных швов, для стальных колонн — трещины и деформации в узле опирания;
• отклонение колонн от вертикали и смещение осей относительно разбивочных — исходные данные для оценки геометрии пути;
• базы колонн: коррозия в зоне пола, замачивание и замасливание, состояние анкерных болтов, разрушение бетона подливки, следы подвижки базы;
• повреждения от наездов напольного транспорта — сколы бетона с обнажением арматуры в нижней части, погнутые полки стальных колонн;
• связи по колоннам: наличие, целостность, состояние узлов крепления, деформации. Срезанные или демонтированные при монтаже оборудования связи — регулярная находка, и она напрямую бьёт по пространственной жёсткости каркаса;
• состояние стыков сборных колонн и заделки в стакан фундамента.

Отдельный сюжет — самодеятельность в цехе. Приваренные к колоннам кронштейны, подвешенные трубопроводы, пробитые отверстия, вырезанные участки связей и полок выглядят мелочью, но каждый такой узел — новый концентратор напряжений в элементе, работающем на циклическую нагрузку.

Обследование каркаса и экспертиза ПБ крана — это разные работы

Путаница здесь стоит денег и времени. Экспертиза промышленной безопасности подъёмного сооружения — это работа по самому крану: его металлоконструкции, механизмы, приборы безопасности, электрооборудование. Обследование подкрановых балок, колонн и каркаса здания — работа по строительным конструкциям с оценкой их технического состояния и поверочными расчётами. Разные объекты, разные специалисты, разные документы на выходе.

Пересечение между ними есть, и именно оно порождает неприятные сюрпризы. Кран прошёл экспертизу, заключение получено и внесено в реестр, а балка под ним имеет усталостную трещину — формально кран исправен, фактически эксплуатация опасна. Обратная ситуация тоже встречается: путь отрихтован, а перекос крана остался, потому что причина в самом кране. Поэтому по нагруженным пролётам разумно планировать обе работы согласованно, с одной остановкой и одним допуском, а результаты сводить вместе.

Здания и сооружения на опасном производственном объекте попадают под требования Федерального закона № 116-ФЗ о промышленной безопасности, и эксплуатация за пределами срока безопасной эксплуатации без положительного заключения ЭПБ — прямое нарушение с последствиями по статье 9.1 КоАП РФ, вплоть до административного приостановления деятельности. Требования к самим кранам и путям установлены федеральными нормами и правилами в области промышленной безопасности для подъёмных сооружений; действующие редакции и разъяснения стоит смотреть на сайте Ростехнадзора, а не в пересказах.

Что делать владельцу цеха

Минимальная программа: назначить ответственного за содержание пути, вести журнал осмотров, раз в срок, установленный эксплуатационной документацией, выполнять комплексное обследование пути с нивелировкой и неразрушающим контролем, а по каждому обнаруженному дефекту фиксировать решение и срок устранения. Внеочередное обследование — после наезда на тупик, обрыва груза, столкновения кранов, пожара в пролёте, а также после замены крана или изменения режима его работы.

Если срок действия заключения ЭПБ по зданию или крану уже истекает, а обследование только предстоит, узкое место обычно не в работе, а в поиске свободного аттестованного эксперта. НПИ «Недра» сделал под это сервис «Блиц-эксперт»: заявку сразу видят все эксперты с нужной областью аттестации, первый свободный берёт её в работу, срок — от одного дня, цена по тарифу института видна до регистрации, оплата двумя частями по 50%, а заключение приходит с электронной подписью, счёт и акт — в личном кабинете.

НПИ «Недра» выполняет обследование подкрановых путей и каркасов цехов с геодезической съёмкой, неразрушающим контролем в собственной лаборатории, поверочными расчётами и проектом усиления или рихтовки. Опишите объект в форме заявки — укажите тип и грузоподъёмность кранов, режим работы и год постройки здания, этого достаточно, чтобы инженер оценил состав работ и сроки.
