Обследование затворов и водосбросов ГЭС: что проверяют в механическом оборудовании и как часто

Затвор, который не закрылся за нормативное время, — это не строчка в ведомости дефектов, а готовый сценарий аварии в декларации безопасности. Металл и механизмы отказывают быстрее бетона и предсказуемее: коррозия обшивки, износ ходовых частей, просевший привод. Поэтому при обследовании гидроузла гидромеханическое оборудование смотрят раньше, чем тело плотины.

Разбираем состав работ по затворам, решёткам и водосбросному тракту, методы контроля, периодичность и то, как результаты обследования попадают в критерии безопасности и декларацию безопасности ГТС по 117-ФЗ.

Что относится к гидромеханическому оборудованию гидроузла

Прежде чем согласовывать объём и цену обследования, зафиксируйте перечень объектов. На среднем гидроузле в него входят:

• рабочие затворы водосбросов — плоские (скользящие, колёсные, гусеничные) и сегментные;
• ремонтные и аварийно-ремонтные затворы водоприёмников и отсасывающих труб, шандоры;
• сороудерживающие решётки, сороочистные машины, системы обогрева решёток и пазов;
• закладные части: опорно-ходовые пути, уплотнительные и направляющие элементы, порог, облицовка пазов;
• уплотнения затворов — донные, боковые, верхние;
• подъёмные механизмы: стационарные лебёдки, козловые и мостовые краны, гидроподъёмники, маслонапорные установки, тормоза, концевые выключатели, указатели положения;
• электропитание приводов с резервированием, аварийный источник и схема ручного маневрирования;
• водосбросный тракт: быстроток, носок-трамплин, водобойный колодец, гасители энергии, рисберма, крепление отводящего русла.

Затворы судоходных шлюзов, донных водовыпусков и водоспусков обследуются по той же логике, но с собственными параметрами маневрирования и своими предельными значениями времени закрытия.

Состав работ по металлоконструкциям затворов

Обследование отвечает на два вопроса: сколько металла осталось и держит ли конструкция расчётную нагрузку.

• Визуально-измерительный контроль обшивки, ригелей, стоек, опорно-концевых узлов — трещины, разрывы, вмятины, остаточные деформации, ослабленные и отсутствующие болты и заклёпки, следы гидроабразивного и кавитационного износа.
• Толщинометрия обшивки и элементов несущего каркаса по сетке точек с привязкой к схеме. Сопоставление фактических толщин с проектными даёт скорость коррозии и остаточный ресурс, а не просто констатацию «есть коррозия».
• Контроль сварных швов — визуальный сплошной, а в нагруженных и ранее ремонтировавшихся узлах ультразвуковой или капиллярный. Швы крепления ригелей к обшивке и узлы посадки ходовых колёс проверяются всегда.
• Антикоррозионное покрытие: толщина, адгезия, площадь отслоений и подплёночной коррозии, состояние протекторной или катодной защиты, если она предусмотрена проектом.
• Ходовые части: износ и проворачивание колёс и катков, состояние осей и подшипников, зазоры, перекосы затвора в пазах.
• Уплотнения: износ, потеря эластичности, разрывы, фактическая протечка через закрытый затвор в сравнении с допускаемой.

Отдельная позиция — закладные части. При поднятом затворе их не видно, поэтому коррозия путей, деформация направляющих и разрушение бетона пазов вскрываются только при осмотре в осушенном пазу под ремонтным затвором. Именно там чаще всего находится настоящая причина заклинивания, которую годами списывали на привод.

Проверка маневрирования и аварийного закрытия

Металл может быть в приемлемом состоянии, а затвор всё равно не выполнит функцию. Поэтому в программу включают функциональные проверки:

• полный цикл подъёма и опускания с фиксацией времени по участкам хода;
• усилие подъёма — по току двигателя или давлению в гидросистеме — в характерных положениях; рост против прошлых замеров означает заедание в пазах;
• аварийное закрытие и фактическое время достижения полного закрытия;
• работа тормозов, концевых выключателей, указателей положения, блокировок и сигнализации;
• маневрирование от резервного источника питания и вручную;
• для гидроприводов — плотность гидросистемы, состояние рукавов и уплотнений, уровень и чистота рабочей жидкости, работа насосов и гидроаккумуляторов.

Результат этих проверок — те самые числа, которые потом уходят в критерии безопасности: время закрытия и усилие подъёма нормируются, и выход за допуск фиксируется как достижение предупреждающего или предельного значения.

Бетон водосброса, гасители энергии и подводная часть

Водосбросный тракт обследуют вместе с затворами: разрушение водобоя и размыв рисбермы меняют условия работы затвора и сценарии пропуска паводка.

• прочность бетона неразрушающими методами, глубина карбонизации, состояние защитного слоя, обнажение и коррозия арматуры;
• кавитационный и абразивный износ на быстротоке, у носка-трамплина и в зоне гасителей;
• раскрытие и смещение межсекционных и температурных швов, состояние шпонок и уплотнений швов;
• размывы и просадки в водобойном колодце, на рисберме и в отводящем русле — водолазное обследование либо телеуправляемый подводный аппарат плюс эхолотный промер;
• состояние гасителей энергии: сколы, срез арматуры, смещение и вынос блоков;
• фильтрация и высачивание в потернах и на низовой грани, работоспособность дренажа и состояние контрольно-измерительной аппаратуры.

Периодичность: что и когда проверяется

Единого интервала «раз в столько-то лет» на все работы не существует, система многоуровневая и закрепляется в местной инструкции и регламенте эксплуатации гидроузла.

• Регулярные осмотры эксплуатационным персоналом — по графику местной инструкции, с записью показаний КИА и состояния механизмов.
• Сезонные осмотры — перед пропуском паводка и после его окончания. Предпаводковый осмотр обязательно включает проверку готовности затворов к маневрированию и работоспособности обогрева пазов и решёток.
• Проверки маневрирования — с периодичностью, установленной регламентом эксплуатации; для аварийно-ремонтных затворов проверка закрытия планируется отдельно от рабочих циклов, иначе её не делают годами.
• Комплексное техническое обследование специализированной организацией — привязывается к циклу декларирования безопасности и выполняется в составе преддекларационного обследования.
• Внеочередное обследование — после паводка редкой повторяемости, сейсмического воздействия, навала судна, отказа затвора, аварии или инцидента, а также по предписанию надзорного органа.

Конкретные интервалы по вашему типу затворов задаются проектом, заводскими руководствами по эксплуатации и действующими нормативными документами по эксплуатации гидроузлов. Сверяйте их с актуальными редакциями и с требованиями Ростехнадзора, а не с копией инструкции, набранной пятнадцать лет назад.

Как оформить результаты, чтобы их приняли без второго круга

Слабое место большинства отчётов — не объём измерений, а прослеживаемость. В материалах обследования должны быть:

• схемы с нанесёнными точками замеров толщин и участками контроля швов, чтобы следующий цикл измерялся в тех же точках и давал динамику;
• протоколы неразрушающего контроля со сведениями о приборах и их поверке, об аттестации специалистов и области аттестации лаборатории;
• ведомость дефектов с классификацией по опасности и сроками устранения, а не сплошной перечень замечаний;
• поверочные расчёты несущей способности по фактическим толщинам, если износ вышел за допускаемый;
• вывод о возможности дальнейшей эксплуатации, назначенный срок до следующего обследования и адресный перечень мероприятий.

Куда результаты уходят дальше

Обследование затворов не самостоятельная работа «для галочки», у него есть четыре адресата внутри системы безопасности гидроузла.

1. Акт преддекларационного обследования — состояние гидромеханического оборудования описывается отдельным блоком, и комиссия читает его внимательно.
2. Раздел декларации о техническом состоянии и анализ сценариев аварий: отказ затвора при пропуске паводка — типовой расчётный сценарий, и его вероятность обосновывается фактическим состоянием механизмов.
3. Критерии безопасности: предупреждающие и предельные значения по времени закрытия, усилию подъёма, износу элементов и протечке через уплотнения.
4. План ремонтов и расчёт вероятного вреда — если отказ затвора меняет расчётную зону затопления, это отражается на размере вреда и на условиях страхования.

На гидроузле рядом с ГТС почти всегда есть опасные производственные объекты, которые живут по другому закону: козловые и мостовые краны, сосуды под давлением маслонапорных установок, склад масел и ГСМ. Для них нужна не декларация ГТС, а заключение экспертизы промышленной безопасности, и просроченное заключение по крану, которым вы ставите ремонтный затвор, остановит работы не хуже дефекта самого затвора. НПИ «Недра» сделало под такие ситуации сервис «Блиц-эксперт»: экспертиза оформляется онлайн, срок — от одного дня, цена по тарифу института видна до регистрации, заявку берёт первый освободившийся эксперт с нужной областью аттестации, заключение приходит подписанным ЭЦП, а счёт и акт лежат в личном кабинете.

По самим ГТС институт закрывает контур целиком: техническое обследование сооружений и гидромеханического оборудования с неразрушающим контролем в собственной лаборатории, преддекларационное обследование, разработка критериев безопасности, расчёт вероятного вреда и декларации безопасности. Если нужно оценить, какой объём работ по затворам реально требуется на вашем гидроузле и как развести его по годам, опишите объект в форме заявки ниже — инженер разберёт состав оборудования и предложит программу обследования.

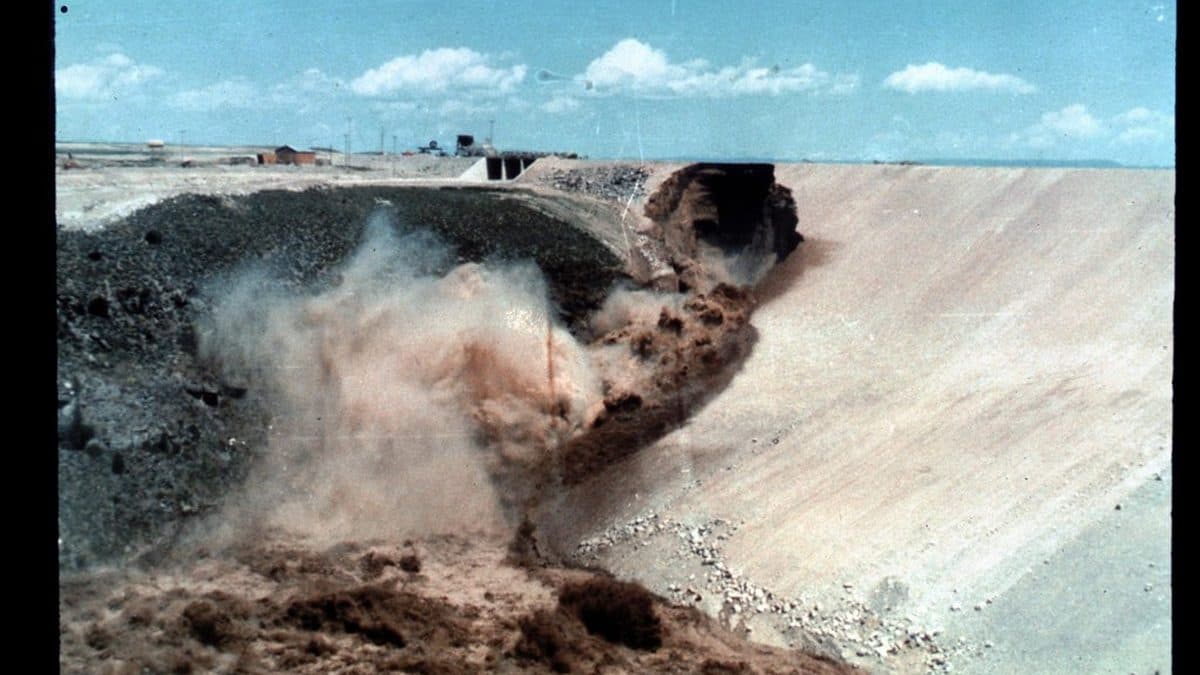

Фото: waterarchives, Flickr, CC BY-SA 2.0
