ОПО в Находке: перегрузочные комплексы, портовые краны и требования к эксплуатации у моря

Портовая перегрузочная площадка изнашивается быстрее, чем такая же площадка в глубине материка, и причина не в интенсивности работы, а в среде. Солевой аэрозоль, высокая влажность и ветровые нагрузки съедают металлоконструкции, канаты и крепёж по графику, который не совпадает с ожиданиями службы эксплуатации. Кран, отработавший расчётный срок в сухом климате, и кран, отработавший тот же срок в двухстах метрах от воды, приходят к экспертизе в разном состоянии.

Разберём предметно: какие объекты портовой площадки относятся к опасным производственным, что именно проверяется на кранах и конвейерных галереях, как выстроить систему покрытий и осмотров, как оформляется совмещение работ нескольких организаций на одной территории и из чего складывается стоимость обследования.

Что на портовой площадке относится к ОПО

Состав объектов задаётся номенклатурой груза и технологией перевалки:

• Комплексы навалочных грузов. Вагоноопрокидыватели, приёмные бункеры, питатели, дробильно-сортировочное оборудование, ленточные конвейеры, перегрузочные узлы, галереи и эстакады, штабелеукладчики и заборные машины, судопогрузочные машины.
• Подъёмные сооружения. Портальные, козловые и мостовые краны, перегружатели, стреловые краны на ходу, подъёмники и площадки для обслуживания.
• Наливной контур. Резервуарные парки нефтепродуктов, технологические трубопроводы, насосные станции, сливо-наливные эстакады, причальные стендеры и шланговые линии.
• Топливное хозяйство и энергетика площадки. Склады ГСМ, заправочные пункты, котельные, трубопроводы пара и горячей воды.
• Оборудование под давлением. Компрессорные станции, воздухосборники, сосуды систем обеспыливания и пожаротушения.

Обязанности владельца по каждому объекту задаёт Федеральный закон № 116-ФЗ «О промышленной безопасности опасных производственных объектов»: регистрация в государственном реестре, производственный контроль, аттестация персонала, страхование ответственности, экспертиза технических устройств, зданий и сооружений. Класс опасности по наливному контуру считается по признакам и количествам опасных веществ из приложений к закону — расчёт делается по действующей редакции, и от его результата напрямую зависит объём обязанностей. Портовые гидротехнические сооружения — причалы, оградительные сооружения — в этот периметр не входят и обследуются по собственному режиму, их планируют отдельно.

Что морская среда делает с металлом и канатами

Конкретные климатические параметры площадки, категорию коррозионной агрессивности среды и требования к защите берут из проекта, паспортов оборудования и действующих норм, а не из общих соображений. Но характер повреждений повторяется от объекта к объекту:

• Металлоконструкции кранов и галерей. Коррозия в узлах, где скапливается влага: опорные узлы, замкнутые полости, стыки поясов, зоны под настилом, места повреждения покрытия. Опасность в том, что потеря сечения идёт скрытно, под слоем краски и загрязнений.
• Сварные и болтовые соединения. Коррозия в щелях и зазорах, ослабление затяжки, повреждение крепежа и анкеров. Ветровые нагрузки добавляют циклику, и трещины развиваются от концентраторов.
• Стальные канаты. Обрывы проволок, коррозия внутренних слоёв, вымывание смазки. Канат, который снаружи выглядит удовлетворительно, может иметь выработанный ресурс внутри.
• Рельсовые пути и ходовые части. Просадки и отклонения путей, износ колёс и букс, состояние противоугонных захватов — при ветровых нагрузках это вопрос устойчивости, а не удобства.
• Резервуары и трубопроводы. Наружная коррозия корпуса и днища, повреждения тепловой изоляции, состояние понтонов, дыхательной и предохранительной арматуры, обвалования и отмостки.
• Электрооборудование и кабельные трассы. Влага и соль ускоряют разрушение изоляции и контактных соединений.

Как выстроить покрытия и осмотры, чтобы не терять металл

1. Составьте перечень зон, наиболее подверженных коррозии, по каждому объекту: опорные и узловые соединения, места застоя влаги, зоны под настилом и обшивкой, участки с повреждённым покрытием.
2. Заведите регулярный визуальный осмотр этих зон с фиксацией результатов, а не с устным докладом механика.
3. Планируйте восстановление защитного покрытия как отдельную ремонтную работу со своим циклом: подготовка поверхности, система слоёв и контроль толщины определяются проектом и нормами, а не наличием краски на складе.
4. Ведите паспорта и журналы по канатам с датами установки и браковочными показателями, снимайте канаты по состоянию, а не по привычке.
5. Организуйте отвод воды, уборку просыпи и промывку конструкций там, где груз или морская влага задерживаются на металле.
6. Включите толщинометрию несущих элементов в регулярную программу технического диагностирования — она показывает скрытую потерю сечения до того, как та станет расчётной проблемой.
7. Храните результаты всех измерений в динамике: скорость потери толщины важнее её одномоментного значения.

Совмещение работ нескольких организаций на площадке

На портовой территории одновременно работают стивидор, подрядчики по ремонту, транспортные и сервисные организации, экипажи судов. Когда обследование идёт на действующем перегрузочном комплексе, эксперт оказывается ещё одним участником этого пересечения.

Что должно быть оформлено до начала работ:

• акт-допуск на производство работ на территории действующего предприятия с разграничением зон ответственности между организациями;
• наряды-допуски на работы повышенной опасности: на высоте, в замкнутых пространствах резервуаров, огневые работы, работы в зоне действия кранов;
• согласованный порядок совмещённых работ и мероприятия, исключающие одновременную работу перегрузочной техники и людей в опасной зоне;
• вводный инструктаж, инструктаж по особенностям площадки, пропускной режим;
• назначенные ответственные с обеих сторон и понятная схема связи и остановки работ.

Без этого контура обследование резервуара или крана на действующем причале превращается в источник риска само по себе, а сроки срываются на согласованиях уже после приезда специалистов.

Из чего складывается срок и цена обследования

Стоимость делится на две части. Постоянная — мобилизация специалистов и оборудования неразрушающего контроля, оформление пропусков и допусков, организация доступа. Переменная — объём технического диагностирования: визуальный и измерительный контроль, толщинометрия, ультразвуковой, магнитопорошковый и капиллярный контроль сварных соединений, геодезическая съёмка отклонений и рельсовых путей, испытания, расчёты остаточного ресурса, оформление заключения и внесение сведений о нём в реестр.

Сроки определяются готовностью площадки. Кран, выведенный из работы, с обеспеченным доступом к верхним поясам, обследуется кратно быстрее работающего. Резервуар, освобождённый, зачищенный и провентилированный, — тем более. Объединение нескольких объектов в одну мобилизацию и одно согласованное окно вывода из эксплуатации даёт основную экономию.

Как проверить экспертную организацию и эксперта

Проверка идёт по государственным реестрам, которые ведёт Ростехнадзор, и занимает несколько минут:

• лицензия организации на деятельность по проведению экспертизы промышленной безопасности — действующая, сведения в реестре лицензий;
• эксперт — в реестре аттестованных экспертов, с указанием категории и областей аттестации;
• область аттестации совпадает с типом объекта: подъёмные сооружения, оборудование под давлением, объекты нефтехимии и нефтепродуктообеспечения, здания и сооружения — разные области;
• заключение внесено в реестр заключений ЭПБ: до внесения оно не имеет юридической силы.

Подведомственность определяется местом расположения объекта — его курирует то территориальное управление Ростехнадзора, в зоне деятельности которого он находится; актуальные зоны и реквизиты управлений публикуются на сайте ведомства.

Когда срок горит, а окно вывода ещё не наступило

Разрыв между истечением заключения и ближайшим окном остановки закрывается тем, что не требует присутствия на причале: разбором документации, оценкой комплектности, постановкой задачи на контроль, обработкой замечаний и оформлением.

НПИ «Недра» сделало под это сервис «Блиц-эксперт»: заявка оформляется онлайн и сразу видна всем экспертам, аттестованным по нужной области, первый свободный берёт её в работу, срок — от одного дня, цена берётся из тарифа института и видна до регистрации. Оплата двумя частями по 50%: аванс и остаток после готовности заключения. Рекомендации эксперта и исправленная документация ходят внутри заявки без ограничения по числу раундов, заключение приходит с электронной подписью, счёт и акт остаются в личном кабинете. Физические лица платят картой, юридические — по счёту.

Полевую часть морская площадка всё равно продиктует своим графиком судозаходов и отгрузок. Но когда документы готовы заранее, а допуски оформлены до приезда специалистов, вывод объекта из работы занимает ровно столько, сколько нужно на приборы, — и причал возвращается в график.

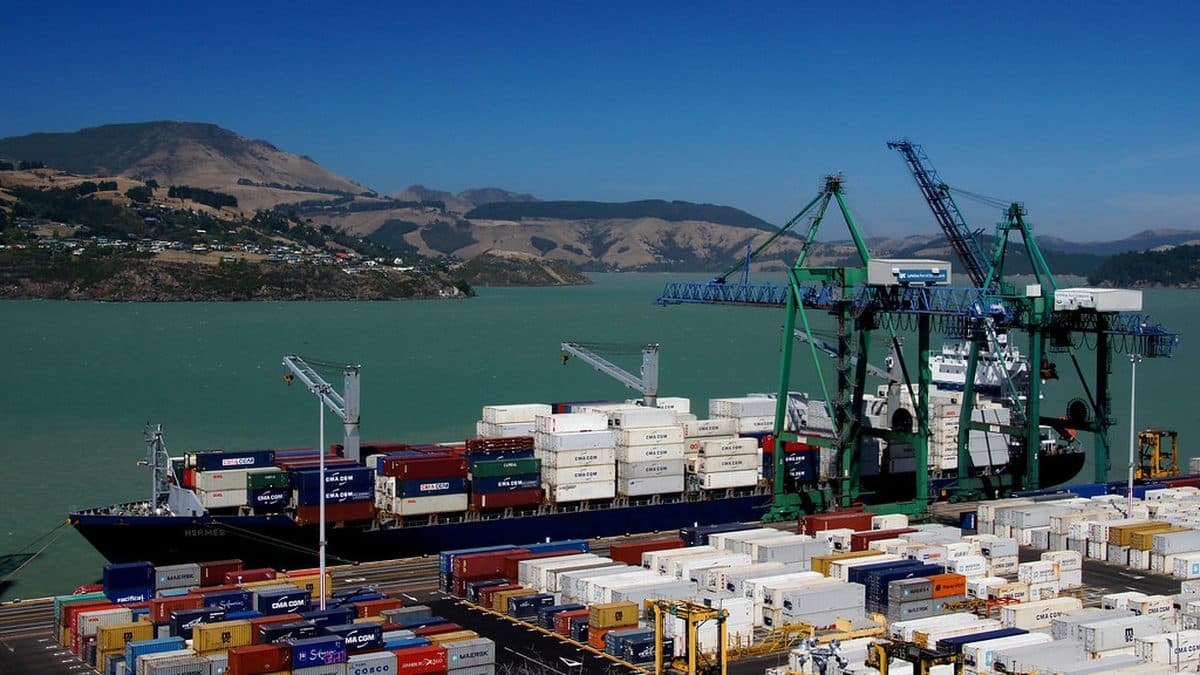

Фото: Bernard Spragg, Flickr, CC0
