Портовые краны Дальнего Востока: морская коррозия, защитные покрытия и периодическое обследование

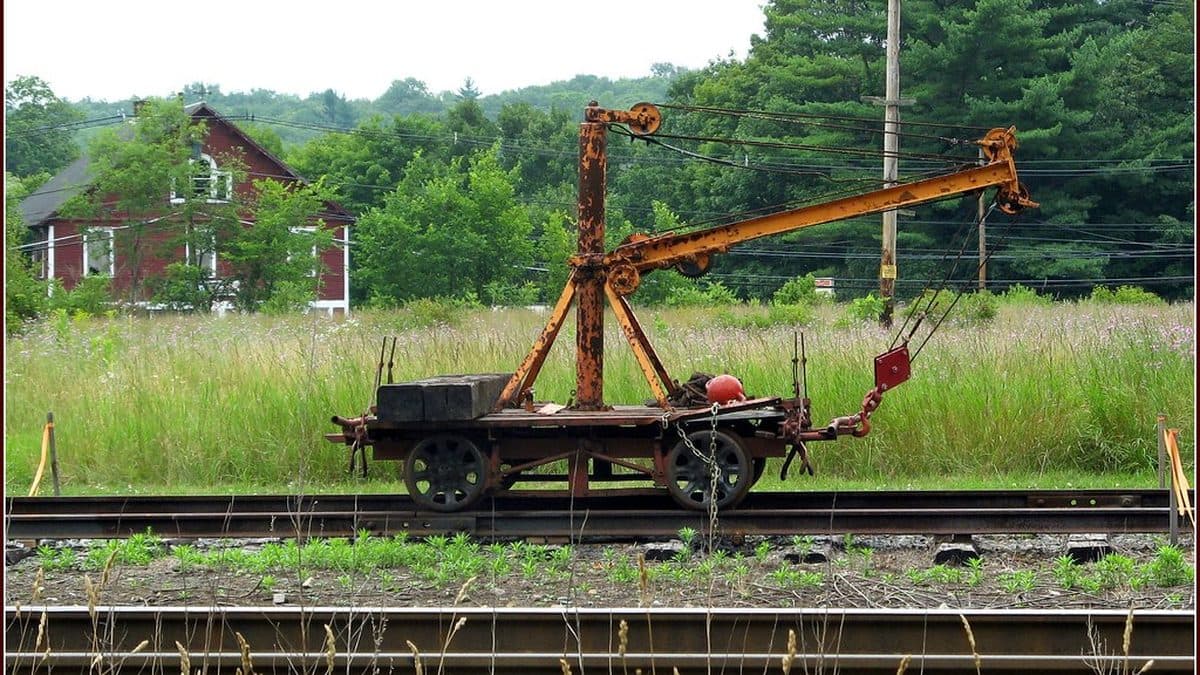

Кран, отработавший в порту пятнадцать лет, и точно такой же кран с площадки в глубине материка — это два разных крана. Морская атмосфера снимает металл быстрее, и снимает его выборочно: не равномерно по всей конструкции, а там, где держится влага и накапливается соль. Поэтому обследование портовой техники, выполненное по универсальной схеме точек, регулярно пропускает самое интересное.

Разбираем механизм, опасные зоны и то, как строить схему контроля, чтобы ремонт оставался ремонтом, а не превращался в замену конструкции.

Почему у моря металл уходит быстрее

Коррозия стали — электрохимический процесс, которому нужны три вещи: металл, электролит и кислород. Приморская площадка даёт идеальные условия для всех трёх.

Солевой аэрозоль. Ветер с моря несёт мельчайшие капли, они оседают на конструкциях и после испарения воды оставляют кристаллы соли. Соль гигроскопична: она вытягивает влагу из воздуха и удерживает на поверхности плёнку электролита даже тогда, когда визуально металл сухой. Проводимость такой плёнки в разы выше, чем у конденсата чистой воды, — и скорость процесса растёт соответственно.

Продолжительность увлажнения. Значение имеет не столько влажность в моменте, сколько суммарное время, в течение которого поверхность мокрая. Туманы, роса от суточных перепадов, осадки, брызги — в порту это почти непрерывный режим.

Перепады температур. Переход через ноль работает дважды: конденсат образуется на холодном металле при потеплении, а замерзающая в трещинах и зазорах вода механически раскрывает их и разрушает покрытие по кромкам.

Застой влаги в скрытых зонах. Коробчатые сечения, сдвоенные уголки, полости под накладками и косынками, зазоры в болтовых соединениях — вода туда попадает, а высохнуть не может. Именно там образуется щелевая коррозия и там же копится соль, вымываемая дождём с верхних поверхностей.

Добавьте пыль перегружаемых навалочных грузов, которая удерживает влагу, и механические повреждения покрытия от грейфера и стропов — получите объяснение, почему протокол толщинометрии пятилетней давности не описывает сегодняшнее состояние.

Где коррозия опаснее всего

Опасность определяется не площадью поражения, а тем, насколько узел нагружен и насколько его отказ нельзя компенсировать. Приоритетные зоны такие:

• Зона переменного смачивания — нижний пояс конструкции, опорная часть, элементы вблизи причальной стенки. Здесь чередуются увлажнение и высыхание, и здесь скорость потери толщины максимальна.
• Опорные части и узлы крепления к ходовым тележкам — сосредоточенные нагрузки плюс постоянное увлажнение снизу.
• Узлы соединения элементов решётчатых конструкций — косынки, накладки, фланцы, болтовые соединения, где щелевая коррозия идёт изнутри соединения и снаружи не видна.
• Нижние зоны коробчатых элементов, где скапливается вода, особенно если дренажные отверстия забиты или их залили краской при ремонте.
• Стальные канаты и их концевые заделки — обрывы проволок, коррозия сердечника, состояние клиновых и заливных втулок, коуши и зажимы.
• Крановые пути — рельсы, крепления, стыки, подкрановые балки и их узлы, а также состояние основания под путями.

Отдельно — электрооборудование и кабельные трассы: солевые отложения на изоляторах и в шкафах дают утечки и отказы аппаратов защиты раньше, чем разрушается металл.

Что включает обследование

Обследование крановой металлоконструкции — это не обход с фонариком. Рабочий состав работ выглядит так:

• Анализ документации. Паспорт крана, сведения о ремонтах и реконструкции, предыдущие протоколы и заключения, фактическая наработка, условия эксплуатации. Без предыдущих замеров невозможно оценить скорость процесса.
• Визуальный и измерительный контроль. Осмотр всех доступных элементов, выявление деформаций, трещин, разрушений покрытия, коррозионных язв и расслоений, измерение геометрии и отклонений.
• Толщинометрия. Ультразвуковое измерение остаточной толщины элементов с привязкой к схеме точек. Цель — не одно число, а карта: где толщина ушла, насколько и с какой скоростью относительно прошлого цикла.
• Контроль сварных соединений неразрушающими методами в ответственных узлах, выбор метода определяется характером соединения и доступом.
• Проверка состояния покрытий — адгезия, толщина, зоны подпленочной коррозии, состояние кромок и сварных швов, где покрытие всегда тоньше.
• Контроль крановых путей — геодезическая съёмка планово-высотного положения, износ рельсов, состояние креплений и стыков.
• Проверка механизмов, приборов и устройств безопасности с контрольными испытаниями по программе.

Ключевой момент для портовых объектов — схема точек контроля. Она не должна быть равномерной сеткой. Точки сгущаются там, где условия жёстче: зона переменного смачивания, наветренная сторона, нижние пояса, узлы с застоем влаги, места ранее выявленных повреждений. Универсальная схема, перенесённая с сухопутного объекта, даёт красивый протокол и ложное спокойствие. Конкретные объёмы и периодичность контроля определяются руководством по эксплуатации, проектом и действующими нормами, а не усреднёнными таблицами.

Покрытие — это система, а не банка краски

Защитное покрытие в приморской зоне работает только как система: подготовка поверхности, грунт, промежуточные и финишные слои, совместимые между собой и подобранные под категорию коррозионной агрессивности среды. Три вещи, которые чаще всего губят результат:

• Подготовка поверхности. Соль с металла не смывается краской. Если перед окраской не удалены солевые отложения и продукты коррозии, покрытие отслоится изнутри независимо от его стоимости.
• Кромки, швы и болтовые соединения. На острых кромках слой всегда тоньше, и разрушение начинается там. Полосовая окраска этих зон до нанесения основных слоёв — дешёвая операция с огромным эффектом.
• Локальный ремонт вовремя. Подкраска механических повреждений от грейфера и стропов в первый же сезон стоит несопоставимо меньше, чем зачистка развившейся язвы через три года.

Сюда же — простая эксплуатационная гигиена: промывка конструкций пресной водой для удаления соли, прочистка дренажных отверстий в коробчатых элементах, уборка скоплений груза и мусора на площадках и в узлах.

Как выстроить цикл, чтобы не доводить до замены

Логика простая: чем раньше найдено, тем дешевле исправлено. Работающая схема включает ежесменные осмотры персоналом по чек-листу с обязательной фиксацией в журнале; периодические осмотры ответственным специалистом с фотофиксацией зон риска; сезонный осмотр после зимы с проверкой дренажей и покрытий; периодическое обследование с приборным контролем и обновлением карты толщин; планирование ремонта по результатам, а не по факту отказа.

Когда кран отработал назначенный срок службы, подвергся аварийному воздействию или прошёл реконструкцию, его дальнейшая эксплуатация подтверждается заключением экспертизы промышленной безопасности. Требования к опасным производственным объектам, к которым относятся площадки с подъёмными сооружениями, установлены Федеральным законом № 116-ФЗ, а заключение приобретает силу только после внесения в реестр — проверить статус организации, область аттестации эксперта и сведения реестра можно на сайте Ростехнадзора.

Портовая специфика добавляет боли со сроками: техника работает в графике перевалки, окно для обследования короткое, а эксперта с нужной областью аттестации ещё надо найти. Институт «Недра» сделал под это сервис «Блиц-эксперт»: заявка на экспертизу промышленной безопасности оформляется онлайн и сразу видна всем экспертам с подходящей областью аттестации, первый свободный берёт её в работу, срок — от одного дня, цена по тарифу института видна до регистрации, оплата двумя частями по 50%, замечания и исправленные документы ходят внутри заявки без обзвона. Заключение приходит с электронной подписью, счёт и акт — в личном кабинете.

Что сделать на своём кране в ближайший осмотр

• Поднимите предыдущие протоколы толщинометрии и наложите их на текущую схему точек — если точки не совпадают, сравнивать нечего.
• Проверьте дренажные отверстия коробчатых элементов: открыты ли они физически.
• Осмотрите нижний пояс и опорные части с зачисткой подозрительных зон до металла, а не по внешнему виду покрытия.
• Проверьте концевые заделки канатов и состояние самих канатов по браковочным показателям из руководства по эксплуатации.
• Оцените планово-высотное положение крановых путей: перекос пути догружает металлоконструкцию постоянно.
• Сверьте сроки: назначенный срок службы, дата последнего обследования, срок действия заключения ЭПБ и факт его внесения в реестр.
