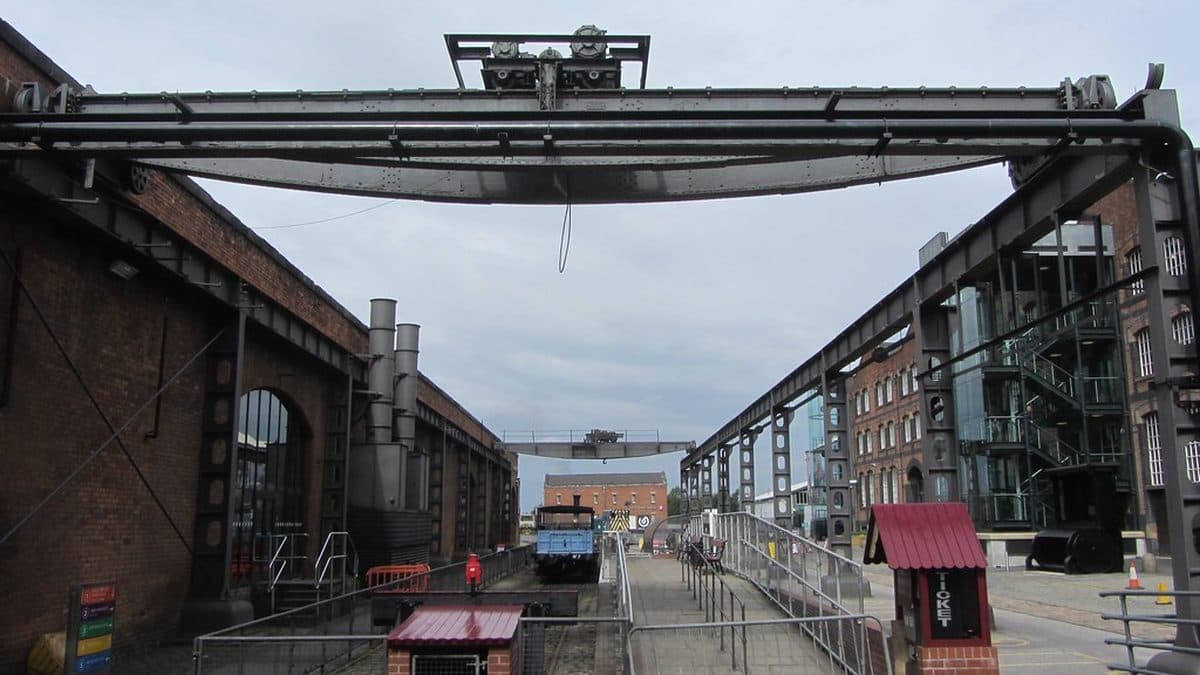

Реконструкция кранового пути: когда нужен проект, что в нём проверяет эксперт и как не сорвать сроки

Крановый путь меняют реже, чем кран, и поэтому о проекте на него вспоминают поздно — когда рельсы уже куплены, бригада на объекте, а инспектор спрашивает, по какой документации идут работы. Разбираем, какие изменения пути мостового и козлового крана оформляются проектом и экспертизой промышленной безопасности, что в таком проекте должно быть и на чём обычно теряется время.

Ремонт или изменение: где граница

Крановый путь — часть подъёмного сооружения в понимании ФНП «Правила безопасности опасных производственных объектов, на которых используются подъёмные сооружения» (приказ Ростехнадзора от 26.11.2020 № 461). Работы на нём делятся на две группы.

Ремонт — восстановление пути в прежних параметрах: рихтовка, замена отдельных рельсов, креплений, подкладок, шпал на такие же, подтяжка болтов, восстановление перемычек заземления. Здесь достаточно ремонтной документации, актов и приёмки пути с геодезическим контролем.

Изменение — путь после работ отличается от того, что был: другой длины, на другом основании, с другим рельсом или другой схемой заземления. Такие работы меняют условия эксплуатации крана на опасном производственном объекте и по 116-ФЗ ведутся по документации на техническое перевооружение, которая проходит экспертизу промышленной безопасности. Эксперт — области Э14.4, объект экспертизы — КЛ/ТП.

Отдельно стоит случай, когда для нового пути строится самостоятельный объект капитального строительства, например эстакада. Тогда проектная документация может идти по линии Градостроительного кодекса, и маршрут согласования нужно определить до начала проектирования.

Какие изменения требуют проекта

• Удлинение пути. Новые участки, опоры или балки, перенос тупиковых упоров и выключающих линеек, продление троллей и заземления. Для мостового крана — ещё и проверка подкрановых конструкций на новом участке.
• Замена типа рельса. Другой профиль означает другие крепления, другую высоту, иногда другие колёса крана. Для надземного пути меняется нагрузка на подкрановую балку и схема крепления.
• Перевод наземного пути с деревянных шпал на железобетонные основания. Меняется вся конструкция: балластная призма или сплошное основание, крепления, стыки, заземление.
• Замена системы креплений и упоров на иную конструкцию. Не на такие же, а на другие — например, переход на пружинные прижимы или упоры другого типа.
• Путь козлового крана на новом основании. Перенос площадки, новый склад, новая трасса.
• Изменение схемы заземления. Переход на другую систему, новые заземлители, изменение связи пути с контуром здания.

Что входит в проект и что смотрит эксперт

Состав зависит от типа пути, но эксперт Э14.4 обычно ищет в документации одни и те же блоки.

Исходные данные

Паспорт крана с давлениями колёс и базой, результаты обследования существующего пути и подкрановых конструкций, геодезическая съёмка. Для наземного пути на новом месте — инженерно-геологические данные по грунтам основания. Без них расчёт основания превращается в допущение, и проект возвращают.

Нагрузки от колёс

Вертикальные давления с учётом динамики, горизонтальные поперечные и продольные силы, ветер для козлового крана на открытой площадке, нагрузки от удара в упоры. Если по пути работает больше одного крана — их сочетание.

Основание и опоры

Для наземного пути — расчёт балластной призмы или железобетонных балок, земляного полотна, осадок. Для надземного — проверка подкрановых балок и узлов крепления рельса на новые нагрузки.

Водоотвод

Для наземного пути это не мелочь. Вода, стоящая под шпалами или балками, за один сезон заморозков даёт просадки и перекосы, которые никакая рихтовка не удержит. Эксперт смотрит продольные и поперечные уклоны, дренаж, отвод воды от основания, защиту от пучения.

Рельс, крепления, стыки, упоры

Тип рельса и его совместимость с колёсами крана, крепления и подкладки, конструкция стыков и температурные зазоры, тупиковые упоры с проверкой на удар, выключающие линейки конечных выключателей.

Заземление и электроснабжение

Схема заземления пути, перемычки на стыках, связь с заземляющим контуром, расположение троллей или кабельного барабана с учётом новой длины пути.

Требования к устройству и приёмке

Допуски на путь в проекте должны быть заданы со ссылкой на действующие нормативы и документацию изготовителя крана, а не придуманы проектировщиком. Здесь же — порядок приёмки пути и состав исполнительной документации. Для работы соседних кранов во время монтажа — решения по организации работ.

Порядок работ без простоев

1. Обследование существующего пути и конструкций, геодезия, для нового основания — данные о грунтах.
2. Разработка документации на техническое перевооружение.
3. Экспертиза промышленной безопасности. С 1 сентября 2025 года эксперт обязан лично осмотреть объект экспертизы, а экспертная организация не вправе проверять документацию, которую сама разработала.
4. Внесение заключения в реестр Ростехнадзора — в электронной форме с КЭП, в пределах 90 календарных дней со дня подписания. Заключение действует только с даты внесения в реестр.
5. Работы по проекту, приёмка пути с геодезическим контролем, освидетельствование крана в объёме, предусмотренном ФНП после изменения пути.

Как не сорвать сроки

Сезонность — главный враг наземных путей. Путь козлового крана на новом основании удобно строить летом, а экспертиза, начатая в июне, с одним возвратом легко уходит на осень. Практические правила:

• начинайте проект зимой, а экспертизу — до того, как закуплены рельсы и основания;
• прикладывайте к проекту отчёт об обследовании и геологию сразу, а не по запросу эксперта;
• держите один канал для замечаний и одну актуальную версию документации;
• не выводите бригаду на объект, пока заключение не появилось в реестре.

Для третьего пункта удобен сервис «Блиц-эксперт» НПИ «Недра». Заказчик выбирает объект КЛ/ТП и область Э14.4, загружает проект пути и сам предлагает цену. Заявку сразу видят все эксперты, аттестованные по этой области, и первый, кто согласен с ценой, берёт её в работу. Договор подписывается галочкой в кабинете, оплата двумя частями по 50%: аванс и остаток после готовности заключения. Рекомендации эксперта и исправленные версии ходят внутри заявки, число раундов не ограничено, заключение приходит с ЭЦП, а счёт и акт — в личном кабинете. Срок — от одного дня при полном комплекте документации.

И последнее: если при обследовании выяснится, что путь или подкрановые конструкции не дают выполнить требования ФНП без перестройки здания, одним проектом ТП вопрос не закрывается. Тогда параллельно готовят обоснование безопасности, и лучше понять это на стадии исходных данных, а не после первого возврата.
