Срок дальнейшей безопасной эксплуатации: почему одному дают восемь лет, а другому два года

Два одинаковых аппарата, один год выпуска, один проект, соседние позиции в цехе. По итогам экспертизы на первый выдан срок дальнейшей безопасной эксплуатации восемь лет, на второй — два года, да ещё и с условиями. Главный инженер звонит эксперту выяснять, откуда взялась разница, и слышит слова «остаточный ресурс» и «скорость коррозии». Разберём, что за ними стоит и почему цифра не берётся из таблицы.

Что такое срок дальнейшей безопасной эксплуатации и чем он не является

Сразу разведём два понятия, которые постоянно путают.

Срок дальнейшей безопасной эксплуатации — это результат расчёта: период, в течение которого устройство при заданных условиях работы сохранит работоспособное и безопасное состояние. Он указывается в заключении при выводе о соответствии требованиям промышленной безопасности и относится к железу.

Срок действия заключения как документа — вопрос административный, связанный с датой внесения записи в реестр Ростехнадзора. Заключение начинает работать после регистрации и подтверждает то состояние, которое зафиксировано на дату обследования.

Разница принципиальная: заключение не «продлевает эксплуатацию на восемь лет» волей эксперта. Оно фиксирует, что расчёт по фактическим данным даёт восемь лет. Нормативная рамка задана Федеральным законом № 116-ФЗ и федеральными нормами и правилами по проведению экспертизы промышленной безопасности, а сам расчёт ведётся по методикам для соответствующего вида оборудования — сосудов, трубопроводов, грузоподъёмных механизмов, котлов.

Главный фактор: толщина стенки и скорость коррозии

Для сосудов, аппаратов и трубопроводов основа расчёта выглядит так. Есть исходная толщина стенки по паспорту. Есть расчётная минимально допустимая толщина — та, при которой элемент ещё выдерживает рабочее давление с нормативным запасом. И есть фактическая толщина, измеренная ультразвуковой толщинометрией по карте замеров.

Разница между фактической и минимально допустимой толщиной — это запас металла, который у вас остался. Дальше нужен второй параметр: с какой скоростью этот запас расходуется. Её определяют по разнице замеров между текущим и предыдущим обследованием, разделённой на прошедшее время. Остаточный ресурс получается делением запаса на скорость износа.

Отсюда сразу два практических следствия.

• Если прошлых протоколов толщинометрии нет, скорость коррозии определить не по чему. Эксперт вынужден брать её консервативно — по нормативной прибавке на коррозию, по справочным данным для среды, по наихудшему сценарию. Консервативная оценка всегда даёт короткий срок. Один потерянный архив протоколов легко превращает восемь лет в два.
• Решает не средняя, а худшая точка. Ресурс считается по самому утонённому участку, а не по среднему значению по аппарату. Одна зона локальной коррозии в районе штуцера или на границе раздела фаз определяет срок для всего устройства.

Циклические нагрузки и усталость металла

Для оборудования, которое работает переменными нагрузками, толщины мало. Каждый пуск, останов, сброс и набор давления — это цикл нагружения, а число циклов до появления усталостных трещин ограничено.

Здесь в расчёт идут число циклов за прошедший период, размах нагрузки и концентраторы напряжений — места, где геометрия создаёт локальный пик: врезки, переходы толщин, зоны сварных соединений, опорные узлы. Аппарат, который стоит под стабильным давлением годами, и аппарат с периодической разгрузкой по несколько циклов в сутки изнашиваются принципиально по-разному, даже если толщина стенки у них одинаковая.

Для грузоподъёмных механизмов логика та же, только вместо давления — режим работы и наработка: число циклов подъёма, фактическая загрузка относительно паспортной грузоподъёмности, состояние металлоконструкции в узлах с наибольшими напряжениями.

Сварные соединения, дефекты и состояние металла

Третий блок — то, что выявляет неразрушающий контроль сварных соединений и основного металла. Значение имеют характер дефекта, его размер и расположение относительно напряжённых зон.

• Дефект в пределах норм оценки качества по действующей документации на срок практически не влияет.
• Дефект, близкий к границе допуска, заставляет сократить срок и назначить повторный контроль этой зоны через определённый интервал.
• Трещиноподобный дефект — это уже не про срок, а про необходимость ремонта или вывода устройства из эксплуатации.

К этому добавляется состояние самого металла: измеренная твёрдость, при необходимости — спектральный анализ химического состава и металлографическое исследование. Для оборудования, работающего при высоких температурах, важны процессы деградации структуры, которые паспортом не описываются и видны только по результатам исследований.

Режим работы и фактические параметры среды

Расчёт ведётся по фактическим условиям, а не по проектным. И здесь у двух одинаковых аппаратов чаще всего и расходятся пути:

• реальное рабочее давление и температура против проектных значений;
• состав среды, содержание влаги, сероводорода, хлоридов и других агрессивных компонентов;
• наличие и состояние защитных покрытий, футеровки, ингибиторной защиты;
• температурный режим и перепады, наружная установка против размещения в отапливаемом помещении;
• состояние изоляции — коррозия под изоляцией остаётся одной из самых частых причин резкого сокращения срока, потому что развивается скрыто и обнаруживается только при вскрытии.

Почему два одинаковых аппарата получают разные сроки: разбор примера

Вернёмся к двум аппаратам из начала статьи. Типичная картина, объясняющая разницу:

• первый работал на осветлённой среде, второй — на среде с повышенным содержанием хлоридов после изменения технологии пять лет назад;
• первый стоит в помещении, второй — на наружной установке, где изоляция дважды намокала;
• по первому есть три комплекта протоколов толщинометрии за девять лет, по второму — только паспортные данные, потому что прошлая экспертиза делалась «по документам»;
• первый держит стабильный режим, второй разгружается при каждой остановке смежного узла — около двухсот циклов в год;
• на втором при контроле найдены два дефекта в зоне сварного шва в пределах допуска, но у верхней границы.

По отдельности ни один пункт не критичен. Вместе они дают запас металла меньше, скорость его расходования выше, а достоверность исходных данных ниже — и расчёт честно выдаёт два года вместо восьми. Это не осторожность эксперта, а арифметика.

Вывод с условиями: что означают компенсирующие мероприятия

Часто срок назначается не безусловно, а при выполнении перечисленных в заключении мероприятий. Формулировки бывают такие: провести ремонт конкретного узла до определённой даты, ограничить рабочее давление или температуру, выполнить повторный контроль выявленной зоны через год, восстановить изоляцию и антикоррозионное покрытие, вести журнал режимных параметров, ограничить число циклов нагружения.

Это не пожелания. Срок дальнейшей безопасной эксплуатации в таком заключении действует ровно при выполнении условий, и при проверке инспектор сопоставит их с фактом. Невыполненное условие превращает положительное заключение в подтверждение того, что устройство эксплуатируется с нарушением — со всеми последствиями вплоть до административного приостановления деятельности. Формы и подходы надзора к таким ситуациям удобно отслеживать по материалам Ростехнадзора.

Что владелец может сделать, чтобы срок оказался больше

Значительная часть работы делается не во время экспертизы, а между экспертизами.

1. Храните все протоколы неразрушающего контроля с привязкой к схеме точек замеров. Это самый дешёвый способ увеличить срок: наличие ряда измерений за годы позволяет определить реальную скорость коррозии вместо консервативной оценки.
2. Ведите режимные листы — фактические давление, температура, состав среды, число пусков и остановов. Документально подтверждённый щадящий режим прямо удлиняет расчётный ресурс.
3. Фиксируйте ремонты в формулярах: что менялось, каким материалом, кто выполнял, какой контроль проводился после. Ремонт без документов для расчёта не существует.
4. Не запускайте коррозию под изоляцией. Осмотры, своевременная замена намокшей изоляции и восстановление покрытий стоят несопоставимо дешевле потери нескольких лет ресурса.
5. Готовьте объект к обследованию заранее: опорожнение, очистка, вскрытие зон контроля, леса. Недоступная для контроля зона оценивается по худшему сценарию.
6. Не тяните до последнего дня. Когда срок уже истёк, времени на ремонт по рекомендациям эксперта не остаётся, и вместо длинного срока приходится соглашаться на короткий с условиями.

Последний пункт про сроки решается организационно. НПИ «Недра» сделало сервис «Блиц-эксперт» для ситуаций, когда ждать нельзя: заявку на экспертизу промышленной безопасности сразу видят все эксперты с нужной областью аттестации, первый свободный берёт её в работу, срок от одного дня, цена по тарифу института видна до регистрации, оплата двумя частями по 50%, а рекомендации эксперта и исправленная документация ходят внутри заявки без ограничения числа раундов. Заключение приходит с электронной подписью.

Как читать полученное заключение

Если срок оказался короче ожидаемого, не спорьте с цифрой — попросите показать, чем она обусловлена. В нормальном заключении видно: карту точек замеров с фактическими толщинами, минимально допустимую толщину, принятую скорость коррозии и обоснование её выбора, результаты контроля сварных соединений, расчётную часть и перечень условий. Если скорость коррозии взята консервативно из-за отсутствия прошлых данных — вы знаете, что делать к следующему разу. Если срок ограничен одним дефектом или одной зоной — понятно, какой ремонт вернёт ресурс. А если в заключении нет ни карты замеров, ни расчёта, а есть только вывод и срок, вопрос стоит задавать не про срок, а про то, на чём он вообще основан.

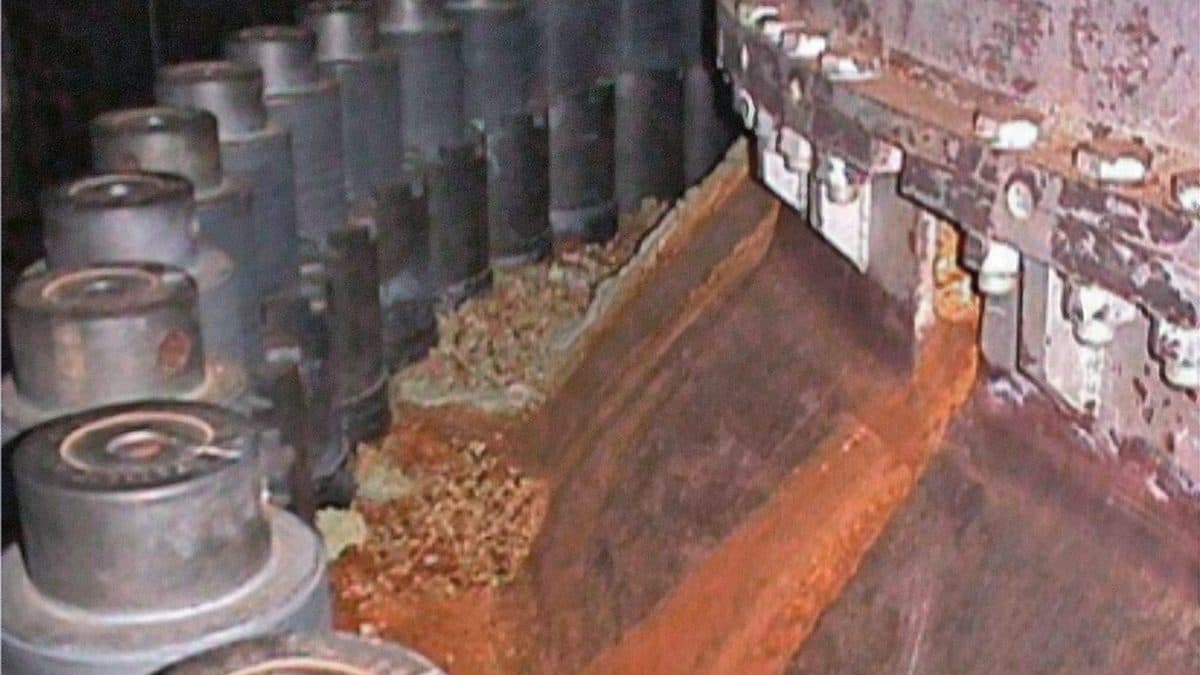

Фото: NRCgov, Flickr, CC BY 2.0
