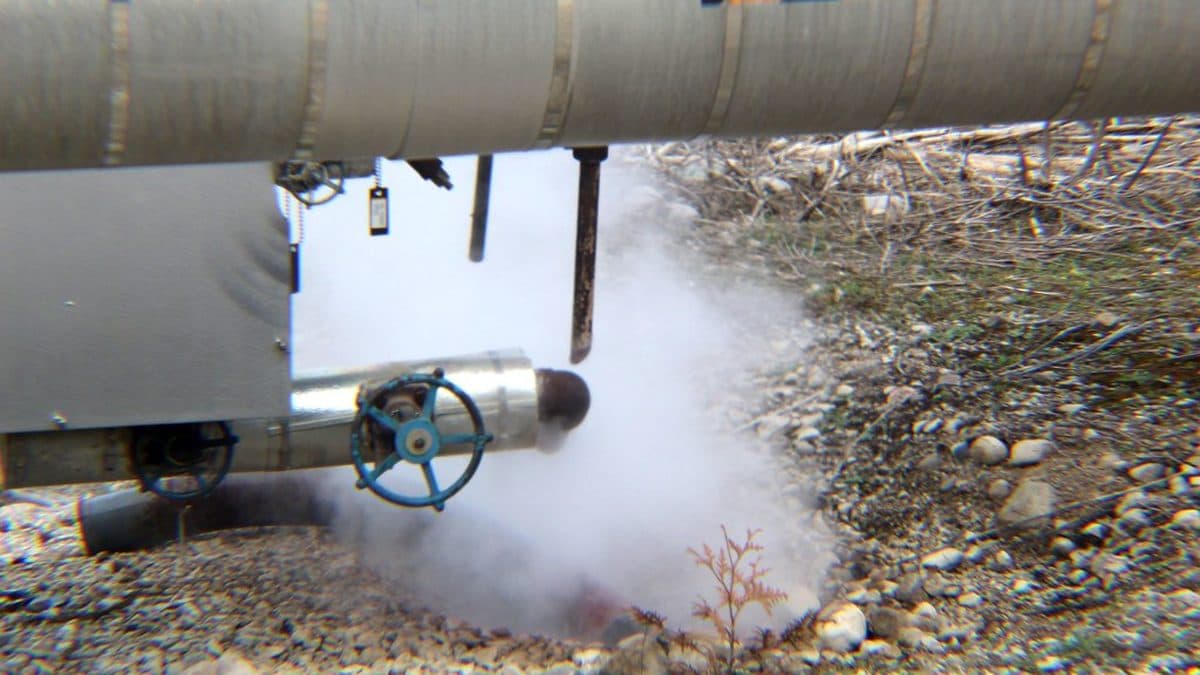

Трубопроводы пара и горячей воды на Севере: компенсация температур, изоляция и типовые дефекты

Трубопровод пара или горячей воды на северной площадке работает на перепаде, которого нет в средней полосе: от режимной температуры среды до наружного мороза, и так по кругу — при пусках, остановах, сезонных переключениях и суточных колебаниях погоды. Каждый такой цикл — это удлинение и сокращение плети на величину, которую невозможно «зажать»: если металл не дать переместиться, он переместит опору или разорвёт узел.

Отсюда почти все типовые аварии северных теплосетей. Разрушается не прямой участок трубы в середине пролёта — разрушаются узлы: врезки, отводы, неподвижные опоры, компенсаторы, места входа в камеры и здания. Плюс к этому на холоде сталь теряет ударную вязкость и разрушается хрупко — без предупреждающей деформации, при нагрузке ниже расчётной, поэтому накопленный дефект даёт не медленную течь, а внезапное раскрытие.

Компенсация температурных расширений

Система компенсации — это не только компенсаторы. Это связка «неподвижная опора — участок самокомпенсации или компенсатор — подвижные опоры», и она работает только целиком.

• Неподвижные опоры. Воспринимают осевые усилия и задают границы участков. Разрушенная, сдвинутая или подмытая неподвижная опора превращает расчётную схему в другую: усилие уходит туда, где его не ждали, — в отвод, врезку или арматуру.
• Подвижные опоры. Скользящие и катковые опоры должны двигаться. Примёрзшие, засыпанные, приваренные «чтобы не гремели» или сошедшие с площадки опоры перестают быть подвижными, и труба нагружает соседние узлы.
• Компенсаторы. П-образные участки, сальниковые и сильфонные компенсаторы имеют свой ход и свои условия работы. Течь сальника, разрушение или деформация сильфона, зажатая направляющими или смёрзшаяся П-образка — это потеря компенсации.
• Пружинные подвески. Заклиненные, растянутые до упора или полностью разгруженные подвески означают, что вес трубы висит не там, где предусмотрено проектом.

Характерный северный сюжет: опоры просели по-разному из-за оттаивания грунта, труба легла в новое положение, компенсатор ушёл из рабочего диапазона, и весь ход теперь выбирается за счёт деформации отвода рядом с врезкой. Внешне ничего не происходит несколько лет — до трещины.

Просадка опор и поведение грунта

• сезонное пучение и оттаивание меняют высотные отметки опор — геометрия трассы уже не та, что в исполнительной документации;
• нарушение теплоизоляции подземной прокладки подтаивает грунт вокруг трубы и ускоряет просадку;
• затопление каналов и камер талой и грунтовой водой с последующим замерзанием разрушает строительные конструкции;
• подмыв и вымывание основания под опорами надземной прокладки, особенно у переходов через водотоки и в местах сброса;
• разрушение подушек и оголовков опор, коррозия закладных деталей и металлоконструкций эстакад;
• провисание участков между опорами, скопление конденсата в образовавшихся мешках и, как следствие, гидроудары.

Изоляция и коррозия под изоляцией

Намокшая изоляция — это два разных дефекта сразу. Первый очевиден: тепловые потери растут, режим не держится, топливо тратится впустую. Второй опаснее: влага, запертая между трубой и покровным слоем, создаёт идеальные условия для коррозии под изоляцией. Процесс идёт скрытно, снаружи всё выглядит целым, а стенка теряет толщину.

• повреждения покровного слоя, разошедшиеся швы, оторванные бандажи, отсутствующая изоляция на отдельных участках;
• места прохода через стены, перекрытия, опорные узлы и врезки — там герметичность нарушается чаще всего;
• участки под изоляцией в зонах конденсата, у арматуры, дренажей, воздушников и в нижних точках;
• ржавые подтёки по покровному слою и мокрая изоляция как прямой признак вскрывать и смотреть;
• затопленные каналы: труба, лежащая в воде, теряет и изоляцию, и металл;
• проталины в снегу вдоль трассы зимой — самый дешёвый и надёжный способ найти повреждённую изоляцию и утечку.

Что входит в обследование и экспертизу

Трубопроводы пара и горячей воды с соответствующими параметрами относятся к оборудованию под избыточным давлением, а сам объект — к опасным производственным объектам. Основания для экспертизы промышленной безопасности стандартные: истечение назначенного срока службы, отсутствие сведений о сроке службы в документации, восстановление работоспособности после аварии или инцидента, отсутствие паспорта, изменение условий эксплуатации. Конкретные сроки, объёмы и оформление смотрите в действующей редакции федеральных норм и правил — документы пересматривались, и проверять редакцию стоит в справочно-правовых системах, а не по распечатке из папки.

Типовой объём работ по трубопроводу выглядит так:

• анализ документации: паспорт, исполнительная схема, сведения о материалах, предыдущие заключения, история ремонтов, режимы и аварийные случаи;
• визуальный и измерительный контроль по всей доступной трассе с вскрытием изоляции в назначенных местах;
• ультразвуковая толщинометрия по схеме точек, с обязательным включением отводов, тройников, врезок и нижних образующих — и со сравнением с прошлыми замерами;
• контроль сварных соединений неразрушающими методами: ультразвуковой, радиографический, капиллярный или магнитопорошковый в зависимости от узла и доступа;
• оценка опорно-подвесной системы: положение опор, работоспособность подвижных опор и подвесок, состояние неподвижных опор, фактические перемещения относительно проектных;
• оценка состояния компенсаторов и их рабочего хода;
• проверка арматуры, дренажей, воздушников, средств измерений и их поверки;
• при необходимости — исследование металла в лаборатории, если сведения о материале не подтверждаются или характер повреждений не объясняется коррозией и износом;
• гидравлические испытания и проверка герметичности в объёме, предусмотренном нормами.

Признаки, требующие немедленной реакции

Эти вещи не откладывают до планового обследования — по ним останавливают участок или снижают параметры и вызывают специалистов:

• гидроудары, стуки и вибрация, которых раньше не было: это почти всегда либо скопление конденсата, либо потеря опоры;
• видимое смещение трубы относительно опоры, сошедшая с площадки подвижная опора, разрушенная или треснувшая неподвижная опора;
• трещина или деформация в зоне отвода, врезки, тройника, узла присоединения арматуры;
• парение, свищ, влажные пятна и проталины в снеге вдоль трассы;
• течь сальникового компенсатора, деформированный или потерявший форму сильфон;
• затопление канала или камеры, обрушение перекрытия, лежащая в воде труба;
• резкое изменение подпитки и показаний по расходу — косвенный, но ранний признак утечки;
• заклиненная или сорванная пружинная подвеска, провисание пролёта.

Как организовать работы и не сорвать сезон

Обследование теплосети требует вывода участка из работы, вскрытия изоляции и доступа в камеры, а значит выполняется в межотопительный период. На северных территориях это окно короткое, и в него же упирается доставка людей, техники и материалов. Поэтому договор и заявка оформляются заранее, а не в первый день остановки.

НПИ «Недра» сделало под такие сроки сервис «Блиц-эксперт»: экспертиза промышленной безопасности оформляется онлайн, срок от одного дня, заявку сразу видят все эксперты, аттестованные по нужной области, и первый свободный берёт её в работу, цена берётся из тарифа института и видна до регистрации, оплата двумя частями по 50%, замечания и исправленные документы ходят внутри заявки без ограничения по числу раундов, заключение приходит с электронной подписью, счёт и акт — в личном кабинете. Аттестацию организации и эксперта проверяйте сами по реестрам и сервисам Ростехнадзора: заключение эксперта без нужной области аттестации в реестр не вносится и не действует.

Главное по северной теплосети сводится к одной мысли: следите не за прямыми участками, а за узлами и за тем, как труба перемещается. Опоры, компенсаторы и изоляция — это и есть та система, которая либо принимает на себя температурный перепад, либо передаёт его на металл, который зимой ломается без предупреждения.
