Чек-лист документов для ЭПБ автомобильного крана: что подготовить владельцу до экспертизы

Экспертиза автомобильного крана срывается по срокам почти всегда по одной причине — не из-за трещины в стреле, а из-за того, что владелец не смог собрать документы. Эксперт приезжает, делает осмотр и замеры, а потом три недели ждёт паспорт, акт последнего освидетельствования и внятный ответ на вопрос, менялась ли грузовая лебёдка.

Ниже — чек-лист того, что готовится до выезда эксперта. По каждому пункту: зачем он нужен эксперту и что делать, если документа нет. Речь именно о мобильной технике на автомобильном шасси — для стационарных и портовых кранов набор другой.

Блок 1. Документы на саму машину

• Паспорт крана. Базовый документ экспертизы. Из него берутся назначенный срок службы, грузовая характеристика, схемы запасовки, сведения об изготовителе, записи обо всех освидетельствованиях, ремонтах и заменах. Без паспорта экспертиза не начинается. Если нет: паспорт восстанавливается через изготовителя либо оформляется специализированной организацией по результатам обследования — это отдельная работа, и закладывать на неё нужно время заранее.
• Руководство по эксплуатации. Даёт нормы браковки узлов, допустимые износы, регламент технического обслуживания, порядок настройки приборов безопасности. Если нет: запрашивается у изготовителя или подбирается по модели с подтверждением применимости к конкретному исполнению.
• Документы о подтверждении соответствия крана требованиям технических регламентов, если машина выпущена в период их действия. Если нет: фиксируется как отсутствующая позиция, эксперт опирается на паспорт и фактическое обследование.
• Документы на шасси — свидетельство о регистрации транспортного средства. Нужны для идентификации машины и проверки соответствия комплектации паспорту крана. Если нет: восстанавливаются по транспортной линии до начала экспертизы.
• Сведения об изменениях конструкции, если стрела удлинялась, менялось шасси, ставилась другая лебёдка или другой оголовок. Если нет: эксперт фиксирует несоответствие фактической конфигурации паспортной, и это становится основным вопросом экспертизы.

Блок 2. Учёт и организация эксплуатации

• Сведения о постановке крана на учёт в территориальном органе Ростехнадзора с учётным номером. Показывают, что машина легально введена в эксплуатацию. Если нет: учёт оформляется параллельно, но лучше до экспертизы — иначе заключение придёт на машину, которой формально не существует.
• Приказы о назначении ответственных: за осуществление производственного контроля при эксплуатации подъёмных сооружений, за содержание в работоспособном состоянии, за безопасное производство работ. Если нет: издаются до выезда эксперта, это делается за день.
• Документы об аттестации ответственных специалистов в области промышленной безопасности по соответствующей области. Если нет: аттестация занимает недели, планируйте заранее.
• Удостоверения машинистов крана и стропальщиков, протоколы проверки знаний. Если нет: обучение организуется отдельно; отсутствие обученного персонала само по себе повод для замечания при любой проверке.
• Производственные инструкции для машиниста и стропальщика, инструкция ответственного за безопасное производство работ.
• Вахтенный журнал машиниста крана — по нему видно фактический режим работы, отметки о проверках механизмов и приборов перед сменой.
• Журнал осмотра съёмных грузозахватных приспособлений и тары, бирки на стропах.

Блок 3. История ремонтов, замен и наработки

Это блок, ради которого эксперт задаёт больше всего вопросов, и именно здесь у владельцев обычно пусто. Металл не показывает историю сам — а от истории зависит, где искать усталостные трещины.

• Акты и ведомости ремонтов металлоконструкций: какие секции стрелы ремонтировались, где выполнялась сварка, кто варил и по какой технологии. Зачем: сварные швы ремонтных зон — первоочередные точки неразрушающего контроля.
• Сведения о замене узлов: грузовая лебёдка, механизм поворота, опорно-поворотное устройство, гидроцилиндры подъёма стрелы и выдвижения секций, крюковая подвеска, выносные опоры. Если нет: эксперт исходит из худшего сценария и расширяет объём контроля, что удлиняет и удорожает работу.
• Акты замены канатов с сертификатами на установленные канаты. Зачем: соответствие каната паспортной схеме запасовки — обязательная проверка.
• Документы по гидрооборудованию: замена рукавов высокого давления, ремонт или замена гидроцилиндров, регулировка предохранительных клапанов, результаты проверки на удержание штока под нагрузкой.
• Документы на выносные опоры: ремонт выдвижных балок, замена стопорных клапанов, состояние опорных пят и комплектность подкладок.
• Данные о наработке: моточасы, число циклов, режим работы, характер грузов. Зачем: назначенный срок службы — не только календарь, для оценки остаточного ресурса нужна фактическая нагруженность. Если нет: приводится обоснованная оценка по путевым листам, сменным рапортам и характеру объектов.
• Сведения о происшествиях: опрокидывания, падения груза, удары стрелой, работа с перегрузом. Скрывать их бессмысленно — следы читаются по металлу, а скрытый эпизод превращается в проблему с выводами заключения.

Блок 4. Приборы безопасности и регистратор

• Документы на ограничитель грузоподъёмности и грузового момента: паспорт прибора, сведения о наладке, акты последней проверки и регулировки.
• Регистратор параметров работы крана — распечатка или выгрузка данных за доступный период. Зачем: это объективная история перегрузов и режимов работы, и она нередко противоречит тому, что рассказывает владелец.
• Документы на приборы, требующие поверки или калибровки, — с действующими сроками.
• Сведения о координатной защите и ограничителях высоты подъёма, вылета и поворота, если они установлены.
• Схема электрооборудования и системы управления в объёме, предусмотренном руководством по эксплуатации.

Блок 5. Предыдущие освидетельствования и экспертизы

• Записи в паспорте о частичных и полных технических освидетельствованиях за весь доступный период. Полное освидетельствование включает статическое испытание нагрузкой 125 % от паспортной грузоподъёмности и динамическое нагрузкой 110 %.
• Акты и протоколы предыдущих освидетельствований, если они оформлялись отдельно от паспорта.
• Предыдущие заключения экспертизы промышленной безопасности с номером и датой внесения в реестр заключений Ростехнадзора. Зачем: в них зафиксированы выявленные дефекты и выданные рекомендации, и первое, что проверит эксперт, — выполнены ли они.
• Протоколы неразрушающего контроля и результаты предыдущих обследований металлоконструкций.
• Предписания надзорных органов по этой машине и документы о выполнении их пунктов.

Подготовка самой машины к осмотру

Документы — половина дела. Вторая половина — чтобы эксперт мог физически добраться до узлов и провести контроль. Что нужно обеспечить:

1. Мойка. Металлоконструкции очищены от грязи, масла и отслоившейся краски. Неразрушающий контроль по грязному металлу не выполняется, и это не придирка — трещина под слоем солидола не выявляется ни одним методом.
2. Зачистка зон контроля. Места сварных швов, подлежащих контролю, зачищаются до чистого металла в согласованном с экспертом объёме.
3. Площадка. Ровная, с твёрдым покрытием, с достаточным пространством для полного выдвижения опор, разворота и подъёма стрелы на максимальный вылет. Не в тесном боксе между двумя машинами.
4. Доступ к узлам. Обеспечен подход к опорно-поворотному устройству, барабанам лебёдок, оголовку стрелы, гидроцилиндрам. Для верхних узлов — средства подмащивания или подъёмник и работник, допущенный к работам на высоте.
5. Контрольные грузы. Подготовлены грузы известной массы с документами, подтверждающими массу, для статического и динамического испытаний, плюс исправные стропы с бирками.
6. Персонал. На месте машинист, аттестованный на эту машину, стропальщик и представитель владельца, который отвечает на вопросы по истории машины и подписывает документы.
7. Питание и расходники. Заправленная машина, работающая гидравлика, рабочее освещение, при необходимости — электропитание для аппаратуры контроля.
8. Погода и температура. Ряд методов неразрушающего контроля имеет температурные ограничения; при отрицательных температурах согласуйте условия с экспертной организацией заранее.

Когда экспертиза вообще нужна и что с ней происходит дальше

Экспертиза промышленной безопасности проводится, если кран отработал назначенный срок службы, указанный в паспорте; если выполнены работы, связанные с изменением конструкции или заменой материала несущих элементов; если проведён восстановительный ремонт после аварии или инцидента. Общие требования к владельцу опасного производственного объекта установлены Федеральным законом № 116-ФЗ, порядок проведения экспертизы и требования к подъёмным сооружениям — федеральными нормами и правилами, актуальную редакцию которых смотрите на сайте Ростехнадзора.

Готовое заключение вступает в силу только после внесения в реестр заключений экспертизы промышленной безопасности. Заключение на руках без записи в реестре юридической силы не имеет — это первое, что проверяет инспектор, и эксплуатация крана с просроченной или нереестровой экспертизой влечёт ответственность по статье 9.1 КоАП РФ вплоть до административного приостановления деятельности.

Если срок уже истёк и машина стоит, счёт идёт на дни. НПИ «Недра» сделал под это сервис «Блиц-эксперт»: экспертиза оформляется онлайн, срок — от одного дня, заявку сразу видят все эксперты, аттестованные по нужной области, и первый свободный берёт её в работу. Цена берётся из тарифа института и видна до регистрации, оплата двумя частями по 50 % — аванс и остаток после готовности заключения, замечания эксперта и исправленные документы ходят внутри заявки без ограничения по числу раундов, заключение приходит с электронной подписью, счёт и акт — в личном кабинете.

Короткий список для распечатки

• паспорт крана и руководство по эксплуатации;
• документы на шасси и сведения об изменениях конструкции;
• сведения о постановке на учёт с учётным номером;
• приказы об ответственных и документы об их аттестации;
• удостоверения машиниста и стропальщика, производственные инструкции;
• вахтенный журнал и журнал осмотра грузозахватных приспособлений;
• акты ремонтов, замен узлов и канатов, документы по гидрооборудованию и опорам;
• данные о наработке и сведения о происшествиях;
• документы на приборы безопасности и выгрузка регистратора;
• записи и акты предыдущих освидетельствований, прежние заключения ЭПБ с номерами реестра;
• предписания надзора и подтверждение их выполнения;
• подготовленные машина, площадка, контрольные грузы и персонал.

НПИ «Недра» проводит экспертизу промышленной безопасности подъёмных сооружений с техническим диагностированием в собственной лаборатории неразрушающего контроля, восстанавливает утраченные паспорта, сопровождает постановку на учёт и обучает ответственных специалистов и персонал. Если по вашему крану часть позиций из списка отсутствует, опишите машину в форме заявки — инженер скажет, что можно закрыть параллельно с экспертизой, а что придётся сделать до неё.

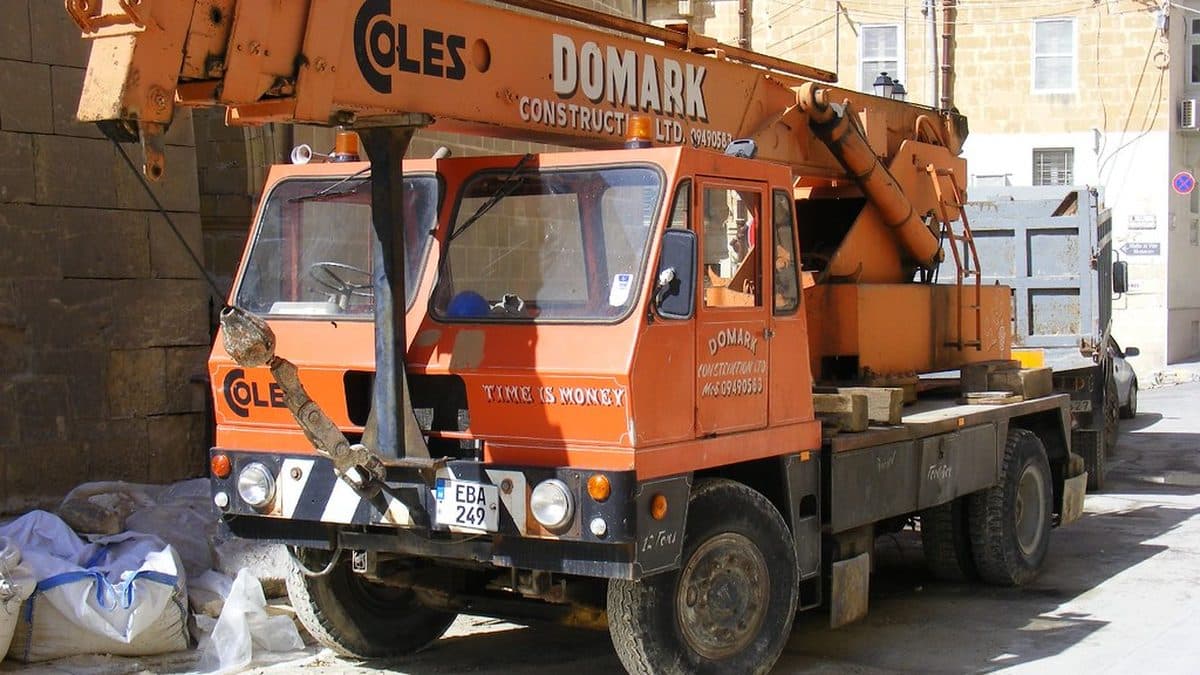

Фото: sludgegulper, Flickr, CC BY-SA 2.0
