Чек-лист документов для ЭПБ резервуарного парка нефтебазы: что готовить до выхода эксперта на объект

Экспертиза резервуарного парка срывается не из-за металла. Металл эксперт увидит и измерит. Срывается она из-за документов: паспорт РВС не нашли, градуировочная таблица осталась у прежнего собственника, акт зачистки оформлен два года назад, а протоколы предыдущей толщинометрии лежат в папке без подписей. Резервуар при этом уже опорожнён, отгрузка стоит, а заключение не выпускается.

Ниже — рабочий чек-лист по каждому резервуару и по парку целиком, с разделением на то, что собирается заранее в кабинете, и то, что физически невозможно получить без вывода ёмкости из эксплуатации.

Документы по парку в целом

Это общая часть, которая нужна независимо от количества резервуаров. Собирается заранее и без остановки работы объекта:

• свидетельство о регистрации опасного производственного объекта и карта учёта с фактическим составом площадки;
• лицензия на эксплуатацию взрывопожароопасных и химически опасных производственных объектов, если она требуется для вашего класса;
• технологическая схема резервуарного парка с обвязкой, арматурой и точками подключения — актуальная, а не та, что висела при вводе в строй;
• технологический регламент и инструкции по эксплуатации резервуарного парка;
• положение о производственном контроле и приказы о назначении ответственных;
• план мероприятий по локализации и ликвидации последствий аварий в действующей редакции;
• договор обязательного страхования гражданской ответственности владельца опасного объекта;
• протоколы аттестации руководителей и специалистов по промышленной безопасности;
• документы на обвалование: проектные отметки, расчёт вместимости каре, схема отводных лотков и хлопушек, акты осмотра;
• документация по молниезащите и защите от статического электричества, протоколы измерения сопротивления заземляющих устройств;
• документация и акты проверки системы пожаротушения и охлаждения резервуаров, наружного противопожарного водоснабжения;
• проектная документация парка и заключения экспертизы по ней, если проводились реконструкция или техническое перевооружение.

Документы по каждому резервуару

Здесь чек-лист заполняется построчно — по каждой ёмкости отдельно, с номером по технологической схеме:

1. Паспорт резервуара с указанием типа, объёма, года изготовления и ввода в эксплуатацию, проектного давления и максимального уровня налива.
2. Исполнительная документация на монтаж: акты приёмки основания и фундамента, акты на скрытые работы, схемы монтажа поясов и днища.
3. Сертификаты и паспорта на металл, из которого изготовлены корпус, днище и крыша, с маркой стали.
4. Документы по сварочным работам: журнал сварочных работ, сведения об аттестации сварщиков и сварочных материалов, протоколы контроля сварных соединений при монтаже.
5. Акты гидравлических испытаний при вводе в эксплуатацию и после ремонтов.
6. Градуировочная таблица резервуара и документы о её поверке или пересчёте.
7. Схема нивелирования окрайки днища и наружного контура с результатами последних замеров осадки основания.
8. Журнал осмотров и текущих ремонтов, ремонтные ведомости, акты выполненных ремонтных работ с указанием заменённых элементов.
9. Акты зачистки и дегазации, протоколы анализа воздушной среды.
10. Протоколы предыдущей диагностики: заключение ЭПБ прошлого цикла, протоколы толщинометрии с картами точек замеров, результаты неразрушающего контроля сварных швов, акустико-эмиссионного контроля, если он проводился.
11. Документы на дыхательную и предохранительную арматуру: паспорта клапанов, огнепреградителей, протоколы проверки настройки и герметичности, регламент обслуживания в зимний период.
12. Документы на понтон или плавающую крышу: паспорт, сведения о материале и конструкции затвора, акты проверки состояния затвора и направляющих, протоколы контроля герметичности коробов.
13. Документы на приборы: уровнемеры, сигнализаторы предельного уровня, датчики температуры и давления — паспорта, свидетельства о поверке, акты проверки работоспособности блокировок отсечки налива.
14. Документы на антикоррозионную защиту: проект и акты нанесения покрытий, документация по электрохимзащите, если она применяется.
15. Предписания надзорных органов, касающиеся этого резервуара, и документы о выполнении их пунктов.

Что нельзя собрать без вывода резервуара из эксплуатации

Это ключевая развилка при планировании. Часть работ выполняется по полному резервуару, часть — только по пустому и зачищенному.

Без остановки возможны: сбор и анализ всей документации, наружный осмотр корпуса и крыши, измерение толщин стенки снаружи, нивелирование наружного контура днища, осмотр обвалования, проверка заземления и молниезащиты, проверка приборов и систем пожаротушения.

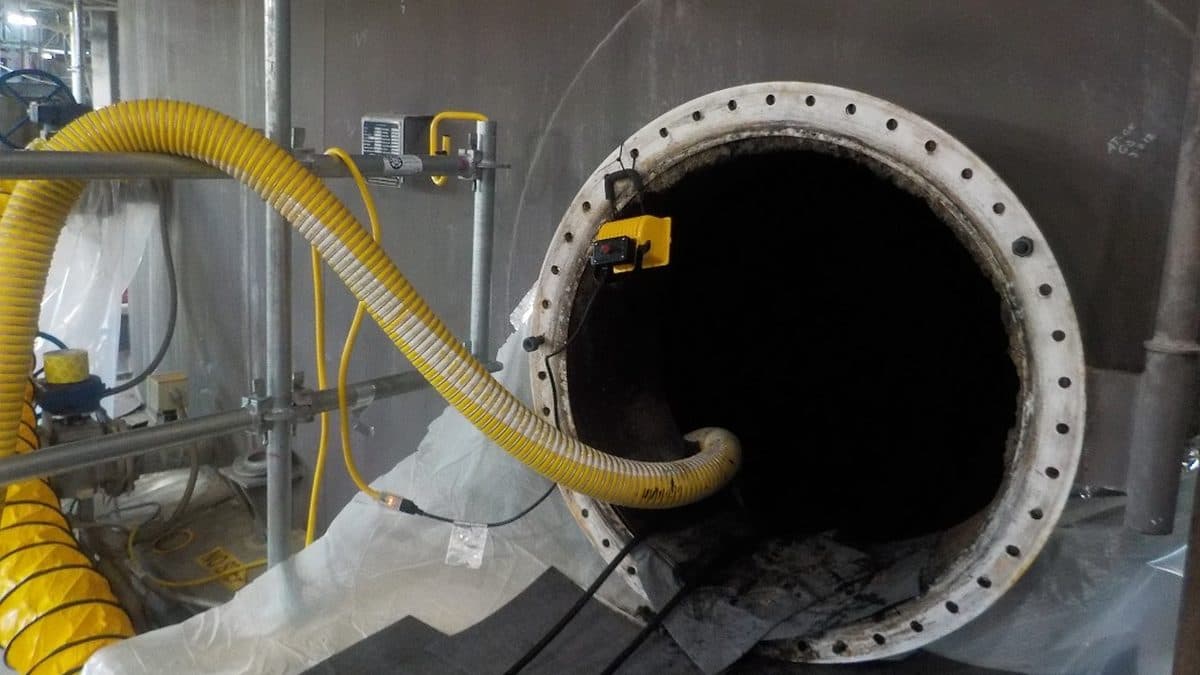

Требуют опорожнения, дегазации и зачистки: внутренний осмотр корпуса, днища и кровли, контроль состояния окрайки и уторного шва, замеры толщин изнутри, неразрушающий контроль сварных соединений днища и нижних поясов, проверка состояния понтона и затвора, нивелирование днища по образующим, оценка хлопунов и отклонений геометрии.

Именно внутренняя часть и даёт основной объём выводов о фактическом состоянии. Ограничиться наружным обследованием при полном резервуаре можно далеко не всегда — объём работ определяет программа экспертизы, и её нужно согласовывать до, а не после того, как вы опорожнили ёмкость.

Как планировать зачистку, чтобы не сорвать экспертизу

Зачистка — самая дорогая и самая срывающая сроки операция на нефтебазе. Порядок, который работает:

1. Сначала согласуйте с экспертной организацией программу работ и точный перечень операций, требующих внутреннего доступа. Только после этого назначайте зачистку.
2. Синхронизируйте зачистку, ремонт и диагностику в одно окно: второй раз опорожнять резервуар ради забытой операции — это ещё один простой и ещё один счёт.
3. Заранее решите вопрос с продуктом: куда перекачивается остаток, хватает ли свободных мощностей парка, нужна ли сторонняя ёмкость.
4. Договоритесь об утилизации нефтешлама и оформлении отходов до начала работ, а не после.
5. Заложите время на дегазацию и анализ воздушной среды — без протоколов бригада внутрь не пойдёт.
6. Держите резерв в графике: если внутри найдут дефект, потребующий ремонта, заключение выпустят только после его устранения и повторного контроля.
7. Считайте срок до внесения заключения в реестр Ростехнадзора, а не до подписи эксперта: юридическую силу заключение приобретает после регистрации. Формы и порядок — на сайте Ростехнадзора.

Если документы утрачены

Отсутствие паспорта резервуара или исполнительной документации — распространённая ситуация, особенно на площадках, купленных вместе с бизнесом. Это не тупик. Отсутствие документов, позволяющих оценить фактическое состояние технического устройства, само по себе является основанием для проведения экспертизы промышленной безопасности по 116-ФЗ. Порядок действий: запросить копии у изготовителя или прежнего собственника, поднять архив проектной организации, а недостающие данные восстановить по результатам обследования — геометрия, толщины, марка стали по результатам контроля. Дальше оформляется дубликат паспорта на основании материалов технического диагностирования.

Главное — не откладывать: восстановление документов занимает недели, и если срок действия предыдущего заключения уже подходит к концу, вы начинаете гонку не с того места.

Когда график уже сорван и заключение нужно срочно, НПИ «Недра» закрывает такие ситуации сервисом «Блиц-эксперт»: заявка на экспертизу промышленной безопасности подаётся онлайн, срок работы — от одного дня, цена по тарифу института видна до регистрации, заявку сразу видят все эксперты с нужной областью аттестации и первый свободный берёт её в работу, оплата двумя частями по 50%, а заключение с электронной подписью, счёт и акт приходят в личный кабинет.

Если нужен разбор конкретного парка — какие резервуары можно обследовать без остановки, какие придётся зачищать и в каком порядке это выгоднее делать, — опишите объект в форме заявки. Инженеры НПИ «Недра» соберут программу работ под ваш график отгрузки и скажут, какие документы восстанавливать в первую очередь.
