Чек-лист проекта техперевооружения котельной: что должно быть до отправки эксперту

Документация на техническое перевооружение котельной подлежит экспертизе промышленной безопасности по статье 13 116-ФЗ, а статья 8 того же закона не допускает техперевооружение без положительного заключения. Проект, отправленный эксперту недособранным, возвращается с первым же письмом замечаний, и две-три недели уходят только на то, чтобы досылать исходные данные. Этот чек-лист — для главного инженера и ГИПа: пройдитесь по нему до того, как отдавать тома на экспертизу.

Руководство по безопасности Ростехнадзора о составе документации на техперевооружение даёт общую рамку; ниже она применена к котельной. Газовую часть здесь подробно не разбираем — у неё свои требования и свой эксперт.

Исходные данные

Эксперт оценивает изменения на фоне того, что уже стоит на объекте. Без исходных данных он не может проверить, совместимы ли новые решения со старым оборудованием.

• Сведения, характеризующие ОПО, с регистрационным номером и классом опасности — актуальные, совпадающие с реестром.
• Паспорта котлов, сосудов, трубопроводов пара и горячей воды, которые остаются в работе.
• Результаты технического диагностирования и заключения экспертизы по оборудованию, которое остаётся в работе и отработало назначенный срок службы; заключения внесены в реестр.
• Технические условия на подключение: тепловые сети, электроснабжение, водоснабжение, газ — все, которые меняются проектом.
• Задание на проектирование, утверждённое заказчиком, с перечнем того, что меняется.
• Обмерные чертежи или исполнительная документация существующей котельной, если проектной нет или она не соответствует факту.
• Результаты обследования строительных конструкций, если новое оборудование увеличивает нагрузки.

Пояснительная записка

• Основание для техперевооружения и его цель: замена котлов, перевод на другое топливо, увеличение мощности, модернизация автоматики.
• Чёткий перечень изменений: что демонтируется, что устанавливается, что остаётся без изменений.
• Параметры до и после: давление, температура, производительность, вид топлива, режимы работы.
• Вывод, меняется ли состав ОПО, его признаки опасности или класс опасности, и что нужно будет изменить в сведениях об ОПО после работ.
• Перечень применённых федеральных норм и правил и нормативных документов с актуальными редакциями, в том числе правил промышленной безопасности при использовании оборудования, работающего под избыточным давлением.
• Прямое указание, есть ли отступления от ФНП; если есть — ссылка на обоснование безопасности, которое проходит экспертизу вместе с проектом.
• Сведения о разработчике документации и лицах, ответственных за разделы.

Технологические решения и схемы

• Принципиальная тепловая схема котельной до и после перевооружения.
• Схемы трубопроводов пара и горячей воды с рабочими параметрами на каждом участке, запорной и регулирующей арматурой.
• Планы размещения оборудования с проходами для обслуживания и ремонта, отметками площадок и лестниц.
• Решения по дренажам, воздушникам, продувкам, отводу сбросов от предохранительных устройств в безопасное место.
• Решения по водоподготовке и водно-химическому режиму для новых котлов.
• Решения по дымоудалению и подаче воздуха на горение, если меняются котлы или топливо.

Новое оборудование и подтверждение соответствия

• Спецификация нового оборудования с параметрами, изготовителем, типом и моделью.
• Документы о подтверждении соответствия техническому регламенту ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» — сертификат или декларация — для оборудования, на которое он распространяется.
• Паспорта и руководства по эксплуатации изготовителя или их проекты, если оборудование ещё не поставлено; назначенный срок службы.
• Подтверждение, что паспортные параметры нового оборудования покрывают расчётные параметры в схеме котельной.
• Сведения о новой арматуре и предохранительных устройствах с их характеристиками.

Расчёты

• Расчёт пропускной способности предохранительных устройств для каждого котла и сосуда, где меняются параметры или оборудование.
• Проверочные расчёты существующих трубопроводов пара и горячей воды на новые параметры: прочность, компенсация температурных расширений, опоры.
• Тепловой и гидравлический расчёт схемы.
• Расчёт нагрузок на строительные конструкции от нового оборудования.
• Каждый расчёт с исходными данными и указанием методики — эксперт должен иметь возможность повторить его.

Автоматика безопасности, сигнализация и КИП

• Перечень защит и блокировок каждого котла с уставками, согласованный с требованиями ФНП и документацией изготовителя.
• Решения по автоматике безопасности, увязанные с видом топлива: при переводе с одного топлива на другое набор защит пересматривается полностью.
• Технологическая и аварийная сигнализация, вывод сигналов оператору.
• Контрольно-измерительные приборы на котлах, сосудах и трубопроводах: давление, температура, уровень, расход — в объёме, требуемом ФНП.
• Электроснабжение автоматики и защит, поведение системы при потере питания.

Организация работ в действующей котельной

Котельная, которую перевооружают без остановки теплоснабжения, — самая частая ситуация и самая частая причина замечаний.

• Очерёдность работ по этапам с указанием, какое оборудование работает на каждом этапе.
• Решения по отключению и надёжному отсечению участков, выводимых в ремонт, от работающих.
• Решения по обеспечению теплоснабжения потребителей на период работ.
• Перечень работ повышенной опасности — огневых, газоопасных, на высоте — и порядок их допуска.
• Порядок испытаний, пусконаладки и ввода оборудования в работу.

Решения по локализации аварий

• Решения по аварийному останову котлов и отсечению топлива в новой схеме.
• Оценка, как изменения влияют на сценарии аварий на объекте, в объёме, требуемом для класса опасности ОПО.
• Если на объекте ведётся план мероприятий по локализации и ликвидации последствий аварий — перечень того, что в нём нужно изменить после техперевооружения.

Перед отправкой

• Все тома в электронном виде, с единой нумерацией и сквозной ведомостью.
• Документация разработана не той организацией, которая будет проводить экспертизу: с 1 сентября 2025 года экспертная организация не вправе проверять документацию, которую сама разработала.
• Обеспечен доступ эксперта на объект: правила проведения экспертизы требуют, чтобы он лично осмотрел объект экспертизы.
• Назначен человек, который отвечает на замечания и сводит исправления.

Сверьте проект и с типовыми замечаниями эксперта к проектам техперевооружения котельных — половина из них закрывается ещё до подачи.

Когда комплект собран, остаётся не потерять время на поиск эксперта. В НПИ «Недра» для этого есть сервис «Блиц-эксперт»: выбираете объект экспертизы ТП и область аттестации Э12, загружаете тома и предлагаете свою цену. Заявку видят все эксперты с этой областью, первый согласный с ценой берёт её в работу. Замечания и исправленные тома ходят внутри заявки без ограничения раундов, оплата — двумя частями по 50%, заключение с ЭЦП — от одного дня.

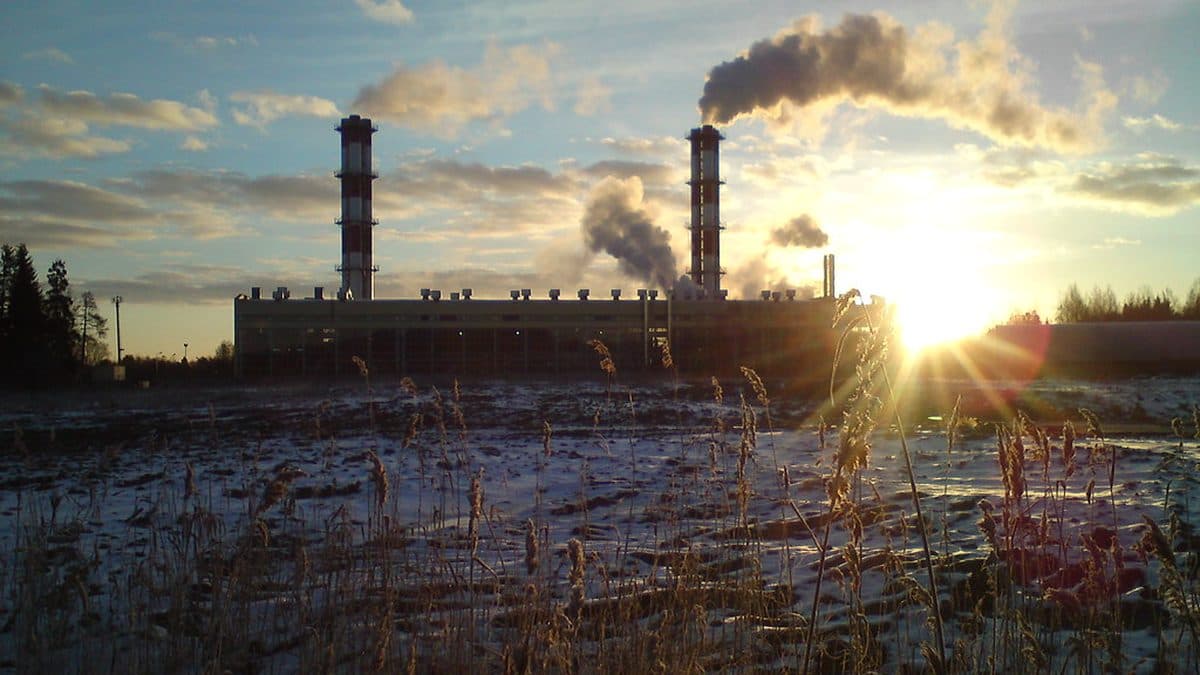

Фото: alexyv, Flickr, CC BY-SA 2.0
