Отбор кернов при обследовании зданий: когда без разрушающих испытаний прочности не обойтись

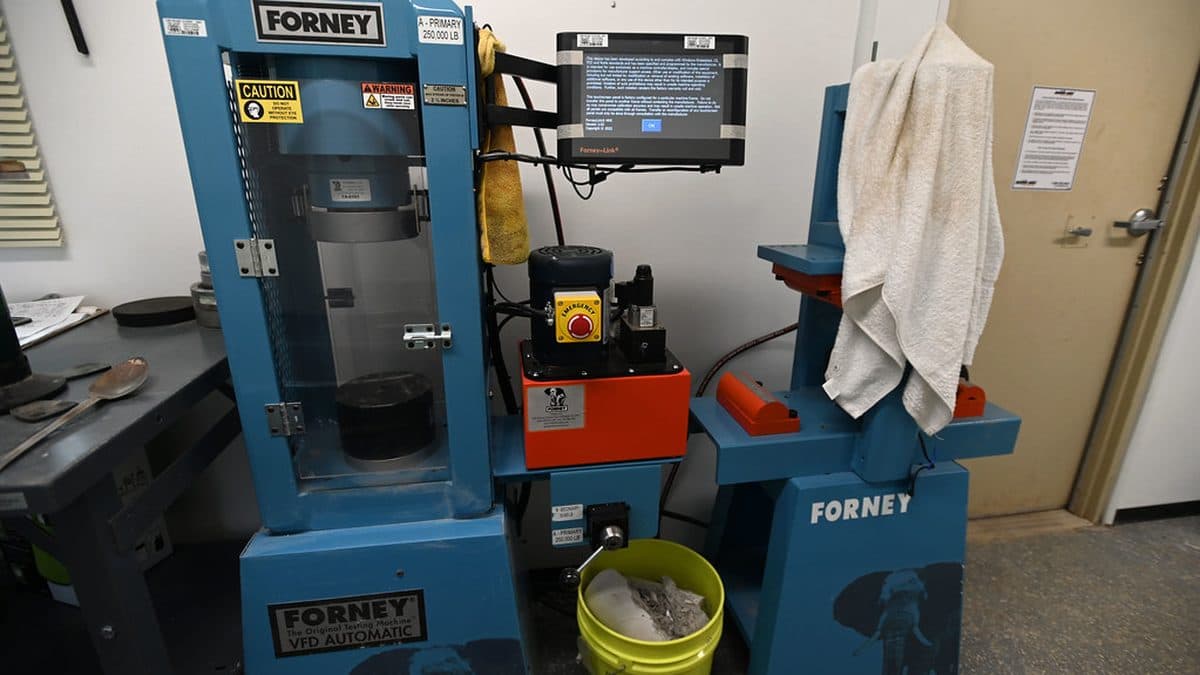

Склерометр показал на колонне В25, ультразвук — В22,5, а по проекту должен быть В30. Что писать в заключении? Такой вопрос возникает почти на каждом обследовании промышленного здания старше двадцати лет, и честный ответ один: неразрушающие методы дают только косвенную характеристику прочности. Окончательное слово остаётся за образцами, которые вырезаны из конструкции и раздавлены под прессом в аккредитованной лаборатории.

ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния», введённый приказом Росстандарта от 10.04.2024 № 433-ст взамен редакции 2011 года, прямо включает в детальное обследование вскрытия конструкций, проходку шурфов и отбор проб материалов для исследования в лабораторных условиях. Испытание кернов бетона регламентирует ГОСТ 28570-2019, образцов арматуры — ГОСТ 12004-81, кирпича — ГОСТ 8462-85, раствора — ГОСТ 5802-86. У каждого стандарта свои требования к размеру, количеству и месту отбора, и от их соблюдения зависит, примет ли экспертиза ваши цифры.

Разберём, в каких случаях без отбора образцов не обойтись, как выбрать места и число проб, что делать с конструкцией после выбуривания и как результаты лаборатории превращаются в категорию технического состояния.

Почему склерометра и ультразвука недостаточно

Механические неразрушающие методы описаны в ГОСТ 22690-2015. Упругий отскок, ударный импульс, пластическая деформация — это косвенные методы: прибор измеряет твёрдость или упругость поверхностного слоя, а прочность вычисляется по градуировочной зависимости. Стандарт требует устанавливать эту зависимость по параллельным испытаниям одних и тех же участков косвенным методом и прямым методом (отрыв со скалыванием) либо по кернам, отобранным из тех же участков конструкции.

Проблема усугубляется состоянием поверхности. Карбонизированный слой твёрже ядра, промасленный или размороженный — мягче. Склерометр честно измеряет то, что видит, и систематически ошибается в ту или другую сторону. Поэтому в практике обследований сложился набор ситуаций, когда отбор образцов обязателен:

• проектной и исполнительной документации нет, класс бетона и класс арматуры неизвестны;
• результаты неразрушающего контроля ниже проектных и решается вопрос об усилении или ограничении нагрузок — цена ошибки слишком велика;
• поверхностный слой повреждён пожаром, агрессивной средой, попеременным замораживанием, и нужно понять глубину поражения;
• требуется не только прочность, но и плотность, водопоглощение, глубина карбонизации, содержание хлоридов — это определяют только на образцах;
• здание готовится к реконструкции или техническому перевооружению с ростом нагрузок, и поверочные расчёты должны опираться на фактические, а не «предположительные» характеристики.

Керны бетона: правила ГОСТ 28570-2019

Стандарт распространяется на бетоны всех видов и описывает испытания на сжатие, осевое растяжение, растяжение при раскалывании и изгибе образцов, выбуренных, вырубленных или выпиленных из монолитных и сборных конструкций. Ключевые требования к кернам для испытаний на сжатие:

• диаметр — от 44 до 200 мм, отношение высоты к диаметру от 0,65 до 2,05;
• заполнитель — если минимальный размер образца не превышает 70 мм, он должен быть не менее чем в три раза больше максимальной крупности заполнителя. Для тяжёлого бетона на щебне фракции до 20 мм практический оптимум — керн диаметром около 100 мм;
• арматура — попадания стержней в образец следует избегать; допускается арматура диаметром не более 16 мм и только в образцах с минимальным размером сечения не менее 100 мм;
• расположение — не ближе 100 мм от края конструкции и рабочих швов бетонирования; образцы одной серии отбирают из слоя бетона толщиной не более 40 см с участка площадью не более 0,5 м².

Минимальное число образцов в серии зависит от их размера (таблица 1 стандарта):

Минимальный размер образца	Образцов в серии, не менее
менее 44 мм	6
44–60 мм	4
61–89 мм	3
90 мм и более	2

Серия характеризует один участок. Чтобы оценить бетон колонн всего цеха, серий нужно несколько — по разным элементам, этажам, захваткам бетонирования. Сколько именно, инженер решает по программе обследования исходя из однородности конструкций и результатов предварительного неразрушающего контроля: склерометр здесь работает как разведка, показывая, где бетон отличается и где нужно бурить.

Перед испытанием торцы керна шлифуют либо выравнивают выравнивающим составом (для бетона классов ниже В60 стандарт допускает такой способ). Прочность образца пересчитывают к базовому кубу через масштабные коэффициенты и поправки на отношение высоты к диаметру. Пренебрежение этой процедурой — типичная ошибка: керн 100×100 мм и куб 150 мм показывают разную прочность одного и того же бетона.

Арматура, прокат, кирпич и раствор: что и как вырезают

Арматура

ГОСТ 31937-2024 требует, чтобы при определении прочности арматуры по механическим испытаниям число стержней одного диаметра и одного профиля, вырезанных из однотипных конструкций, было не менее трёх. Испытания на растяжение по ГОСТ 12004-81 дают предел текучести, временное сопротивление и относительное удлинение — по ним устанавливается класс арматуры, который идёт в поверочный расчёт. Стержни вырезают из зон с минимальными усилиями, а сечение восстанавливают приваркой вставки или накладок по указаниям обследователя.

Металлоконструкции

Для стальных ферм, колонн и подкрановых балок пробы отбирают по ГОСТ 7564-97 из малонагруженных элементов — фасонок, элементов связей, монтажных столиков. Программа испытаний: растяжение по ГОСТ 1497, химический анализ для установления марки стали и свариваемости, а для сибирских неотапливаемых зданий — ударная вязкость при отрицательной температуре. Без этих данных проект усиления сваркой — лотерея.

Каменная кладка

Прочность кирпича определяют по ГОСТ 8462-85 на целых камнях, аккуратно извлечённых из кладки; раствор — по ГОСТ 5802-86 на пластинках из горизонтальных швов, склеенных в кубики. Марка кирпича и марка раствора вместе дают расчётное сопротивление кладки по таблицам СП 15.13330. Прочность сцепления в кладке при необходимости определяют по ГОСТ 24992-2014.

Что происходит с конструкцией после отбора

Отбор образцов — это контролируемое повреждение, и стандарт об этом помнит. Пункт 5.7 ГОСТ 28570-2019 требует заполнить образовавшиеся полости бетоном или ремонтным материалом, соответствующим требованиям проекта. На практике это безусадочные ремонтные составы с адгезией к старому бетону, а при вырезке арматуры — восстановление сечения сваркой по схеме, которую обследователь выдаёт вместе с актом отбора.

Ещё до бурения инженер оценивает, не снизит ли отбор несущую способность элемента в текущем режиме эксплуатации. В колоннах керны берут горизонтально в средней трети высоты, в балках — из стенки ближе к нейтральной оси, в плитах — вертикально вне зон максимальных моментов. Все точки наносят на схему, каждый образец маркируют, фотографируют и оформляют актом отбора проб с указанием даты, условий хранения и транспортировки.

Керн — не «дырка в колонне», а единственный способ узнать, что реально стоит под нагрузкой. Правильно спланированный отбор снижает несущую способность на доли процента, а неправильно понятый склерометр — на весь запас прочности, о котором вы не узнаете.

Как результаты лаборатории попадают в заключение

Протокол испытаний сам по себе категорию технического состояния не даёт. Дальше работает цепочка:

1. Статистическая обработка. По ГОСТ 18105-2018 «Бетоны. Правила контроля и оценки прочности» результаты серий переводят в фактический класс бетона с учётом изменчивости. При обследовании, когда данных о вариации прочности мало, класс определяют с понижающим коэффициентом к средней прочности — поэтому «средние 32 МПа» не означают класс В30.
2. Уточнение градуировочных зависимостей. Керны привязывают показания склерометра и ультразвука к фактической прочности, после чего неразрушающим контролем можно охватить сотни участков без дополнительного бурения.
3. Поверочные расчёты. Фактические класс бетона, класс арматуры, марка стали и кладки подставляются в расчётную модель вместе с обмерными сечениями, выявленными дефектами и реальными нагрузками.
4. Категория технического состояния. По ГОСТ 31937-2024 конструкции относят к нормативному, работоспособному, ограниченно работоспособному или аварийному состоянию. Именно результаты расчёта по фактическим характеристикам, а не «визуальное впечатление», отделяют работоспособное состояние от ограниченно работоспособного.

Чек-лист заказчика перед обследованием с отбором образцов

1. Соберите всё, что есть: проект, исполнительные схемы, паспорта бетона, журналы бетонирования, предыдущие заключения. Чем больше документов, тем меньше бурения.
2. Требуйте от обследователя программу работ с обоснованием мест и числа проб по ГОСТ 28570-2019 и ГОСТ 31937-2024, а не фразу «отберём несколько кернов».
3. Проверьте, что лаборатория аккредитована и область аккредитации включает нужные методы — испытания бетона, арматуры, проката, каменных материалов.
4. Согласуйте технологию восстановления мест отбора и ответственность за неё в договоре.
5. Планируйте отбор под режим производства: бурение мокрым способом в действующем цехе требует отключения оборудования, ограждения зоны и иногда ночной смены.
6. Запросите в составе отчёта акты отбора проб со схемами, протоколы испытаний и расчёт фактических классов по ГОСТ 18105-2018 — без них заключение уязвимо.

Научно-испытательная лаборатория НПИ «Недра» выполняет отбор кернов и образцов арматуры, проката, кирпича и раствора с выездом на объект, испытывает их и передаёт результаты обследователям института для поверочных расчётов и заключения о техническом состоянии по ГОСТ 31937-2024. Если вашему зданию предстоит обследование перед реконструкцией, экспертизой промышленной безопасности или после аварийного воздействия, оставьте заявку в форме ниже — мы составим программу отбора и испытаний под вашу задачу.
