Пропуск паводка через накопитель: водосбросы, аккумулирующая ёмкость и запас превышения гребня

Переполнение накопителя — самый частый сценарий аварии на хвостохранилищах и золоотвалах. Он не требует ни землетрясения, ни ошибки проектировщика: достаточно снежной зимы, дружной весны, заиленного водосброса и решения «сбросим производственную воду сейчас, пруд ещё примет». Перелив через гребень разрушает намывную дамбу за часы, а не за дни.

Разберём, из чего складывается безопасный пропуск половодья и дождевых паводков: какой паводок считается расчётным, сколько свободной ёмкости нужно иметь к началу половодья, что определяет пропускную способность водосбросов и какой запас превышения гребня должен оставаться. И что на практике идёт не так.

Расчётная и поверочная обеспеченность: что считает проект

Пропуск паводка рассчитывается не на «максимум за последние годы», а на паводок заданной обеспеченности — то есть на расход, который статистически превышается с определённой вероятностью раз в год. Расчётов всегда два.

Основной расчётный случай — паводок, который сооружение пропускает в штатном режиме, без повреждений, с сохранением нормальных условий эксплуатации. Поверочный случай — более редкий и более мощный паводок, при пропуске которого допускаются повышенные уровни и частичные повреждения второстепенных элементов, но не допускается разрушение напорного фронта и перелив через гребень.

Обеспеченность обоих случаев назначается по классу сооружения: чем выше класс, тем реже расчётный паводок и тем больше требуемый резерв. Для сооружений высоких классов счёт идёт на сотые и десятые доли процента обеспеченности, для низких — на единицы процентов. Конкретные значения берите из действующей редакции свода правил по гидротехническим сооружениям и из проектной документации вашего объекта, а не из аналогии с соседним предприятием: разница между классами здесь принципиальная, и ошибка в одну ступень означает кратную ошибку в расходе. Класс, в свою очередь, определяется расчётом — см. материал о классах ГТС.

Второй момент, который часто упускают: расчётный приток для накопителя складывается не только из естественного стока с водосбора. В баланс входят снеготаяние на площади самого накопителя и прилегающих отвалов, осадки расчётной обеспеченности, поступление производственных вод от фабрики или станции, инфильтрация и возврат осветлённой воды в оборот. Если оборотное водоснабжение остановлено на ремонт, водный баланс меняется мгновенно.

Свободная аккумулирующая ёмкость к началу половодья

Накопитель проходит паводок не только транзитом через водосброс, но и за счёт собственной ёмкости: часть объёма задерживается в пруду, срезая пик притока. Эта ёмкость должна быть освобождена заранее.

Требуемая свободная ёмкость — это разница между отметкой, до которой допустимо наполнение при пропуске расчётного паводка, и фактической отметкой уровня к началу половодья. Она рассчитывается в проекте и указывается в правилах эксплуатации: к контрольной дате уровень пруда должен быть сработан до заданной отметки. Не «примерно», а до конкретного значения, зафиксированного документом.

Что мешает выполнить сработку на практике:

• ограниченная производительность системы оборотного водоснабжения — воду физически некуда деть;
• ограничения по сбросу в водный объект: качество воды не позволяет, разрешительные документы не оформлены;
• лёд на пруду и в водосбросных колодцах, из-за которого сработка начинается слишком поздно;
• заиление зоны отстоя, из-за которого полезная ёмкость меньше проектной, а фактическая отметка воды выше расчётной при том же объёме;
• решение придержать воду «на всякий случай» перед пуском фабрики после зимнего простоя.

Ключевой вывод: сработка планируется не в марте, а осенью, вместе с планом водного баланса на зиму. Если к декабрю понятно, что к апрелю уровень не опустится до требуемой отметки, у вас есть четыре месяца на решение и почти ноль вариантов в апреле.

Пропускная способность водосбросных сооружений

Водосброс — шахтный колодец с коллектором, открытый лоток, трубчатый водоспуск или их комбинация — рассчитан на конкретный расход при конкретном напоре. Фактическая пропускная способность деградирует незаметно и почти всегда в сторону уменьшения.

Что проверяется до паводка:

• Проходное сечение. Заиление колодца и коллектора отложениями, наносы в подводящем канале, лёд, мусор и плавник на решётках. Снижение сечения на треть — это не потеря трети расхода, а больше, потому что растёт гидравлическое сопротивление тракта.
• Работоспособность затворов и шандор. Примёрзшие, перекошенные, некомплектные шандоры; неисправный подъёмный механизм; отсутствие запаса шандорных балок на площадке. Затвор, который нельзя открыть в нужный момент, обнуляет расчётную пропускную способность.
• Состояние конструкций. Трещины и разрушение бетона колодца, нарушение стыков коллектора, просадки лотка, размывы в зоне выхода потока. Отдельная опасность — фильтрация вдоль тела коллектора, проложенного через дамбу: это готовый путь для контактного размыва.
• Нижний бьеф. Заросший или заваленный отводящий канал, подпор от водоприёмника, размытое крепление за выходным оголовком.
• Резервные средства. Наличие и готовность насосов аварийной откачки, шлангов, дизель-генераторов, запаса топлива.

Практическое правило: пропускная способность подтверждается не паспортом сооружения, а фактическим осмотром и поверочным гидравлическим расчётом по текущей геометрии тракта. Если водосброс не работал в проектном режиме несколько лет, к паспортной цифре нужно относиться как к гипотезе.

Запас превышения гребня над расчётным уровнем

Гребень дамбы должен возвышаться над максимальным расчётным уровнем воды с запасом, и этот запас — не один параметр, а сумма нескольких.

В него входят: ветровой нагон — подъём уровня у наветренного откоса под действием ветра расчётной скорости; высота наката волны на откос, зависящая от разгона волны по акватории, глубины, крутизны откоса и типа крепления; конструктивный запас, учитывающий неточности строительства, осадки гребня и неравномерность отметок. Для поверочного случая величина запаса допускается меньшей, чем для основного расчётного, но обнуляться она не может.

Что приводит к дефициту запаса на действующем объекте:

• осадка гребня намывной дамбы, из-за которой фактические отметки ниже проектных, причём неравномерно по длине;
• наращивание ярусов без исполнительной съёмки, когда реальная отметка гребня отличается от заявленной;
• рост разгона волны по мере увеличения площади зеркала — с ростом пруда растёт и накат;
• разрушение крепления верхового откоса, из-за которого допустимая высота наката снижается;
• колея и понижения на гребне от проезда техники — перелив всегда начинается в самой низкой точке.

Поэтому нивелирование гребня по всей длине — обязательный элемент подготовки к паводку, а не работа раз в пять лет при обследовании. Минимальная отметка по длине гребня, а не средняя, определяет фактический запас.

Типовые причины переполнения

Аварийные сценарии повторяются, и почти все они складываются из нескольких мелких решений, принятых заранее.

• Заиленный или неработающий водосброс при нормальном по объёму паводке. Самый распространённый случай.
• Ошибка в прогнозе притока: снегозапасы не измерялись, сработка рассчитана по средним многолетним, весна дружная.
• Сброс производственных вод в период половодья — фабрика работает по плану, а водный баланс уже дефицитный.
• Дождевой паводок на фоне заполненного пруда: летний ливень редкой обеспеченности проходит по уже занятой ёмкости.
• Ледяные заторы в подводящем канале и на решётках в момент пика.
• Совмещение с ремонтом — плановый ремонт водосброса, затянувшийся до начала половодья.

Организационные меры на период паводка

Техника отрабатывает ровно настолько, насколько её обслуживает организация. Минимальный набор мер, который должен быть оформлен приказом и подкреплён ресурсами:

• график сработки уровня с контрольными датами и отметками, увязанный с производственным планом и с планом ремонтов;
• оценка снегозапасов на водосборе и уточнение прогноза притока перед началом половодья;
• приказ о паводковой комиссии с персональной ответственностью и усиленное дежурство на период пика, включая выходные и ночное время;
• учащённый режим измерений: уровень пруда, пьезометры, расходы дренажа и мутность, визуальный контроль низового откоса — ежедневно или чаще;
• аварийный запас на площадке: грунт и скальный материал, мешки, геотекстиль, насосы и топливо, техника в готовности, резервное электропитание;
• расчищенные подъезды к водосбросам и по гребню, работающее освещение и связь;
• план действий при аварии с актуальной схемой оповещения и проверенными контактами — не в папке, а отработанный на тренировке;
• журнал паводковых мероприятий: кто, когда, какое решение принял и по каким показаниям.

Сезонный осмотр перед половодьем — отдельная процедура со своим перечнем позиций; он вынесен в материал чек-лист весеннего осмотра накопителя.

Что проверить в документах до начала сезона

Формальная сторона важна не меньше технической: именно по документам надзор оценивает готовность. Убедитесь, что расчёт пропуска паводка выполнен на действующие параметры накопителя, а не на проектные двадцатилетней давности; что критерии безопасности содержат предельные значения по уровню и по запасу гребня; что в правилах эксплуатации зафиксирована контрольная отметка сработки; что декларация безопасности действует и её выводы не противоречат фактическому состоянию водосбросов. Требования и разъяснения надзора публикуются на сайте Ростехнадзора, а базовые обязанности владельца закреплены в 117-ФЗ «О безопасности гидротехнических сооружений».

НПИ «Недра» выполняет поверочные гидрологические и водобалансовые расчёты, гидравлические расчёты водосбросного тракта по фактической геометрии, нивелирование гребня и оценку запаса превышения, расчёты устойчивости при быстрой сработке уровня, разработку критериев безопасности и программ натурных наблюдений. Для сопутствующих работ, где нужна экспертиза промышленной безопасности в жёсткий срок, у института есть сервис «Блиц-эксперт»: заявку сразу видят все аттестованные по нужной области эксперты, первый свободный берёт её в работу, срок — от одного дня, цена по тарифу видна до регистрации, оплата двумя частями по 50%, заключение приходит с электронной подписью. Если по накопителю есть сомнения в запасе ёмкости к весне, описать объект в форме заявки лучше осенью, а не в апреле.

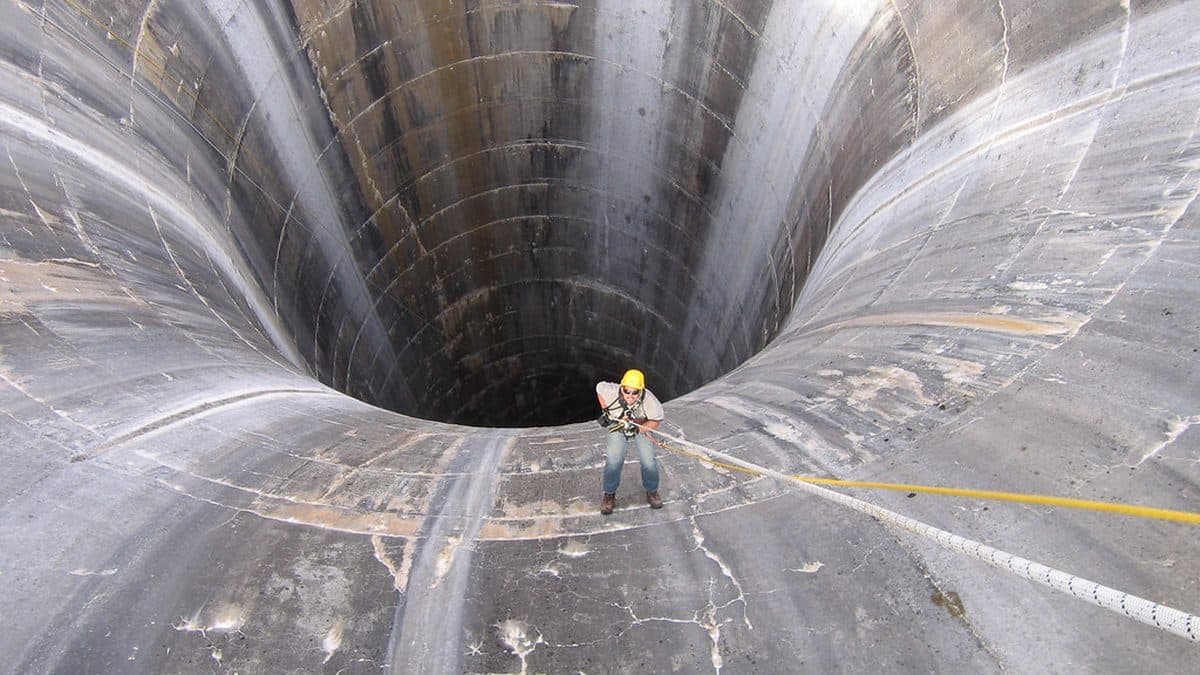

Фото: Bureau of Reclamation, Flickr, CC BY-SA 2.0
