Кресельная, гондольная, маятниковая дорога и фуникулёр: чем различается экспертиза проекта

Проект техперевооружения кресельной дороги и проект маятниковой дороги проверяются по одним и тем же федеральным нормам и правилам «Правила безопасности пассажирских канатных дорог и фуникулёров», утверждённым приказом Ростехнадзора от 13.11.2020 № 441, но эксперт начинает читать их с разных разделов. У каждого типа дороги свой главный риск, своя логика эвакуации и свои типовые места, где проект расходится с нормами и требует обоснования безопасности.

Если понимать эту логику заранее, проект сдаётся без первого круга замечаний «по верхам», а срок экспертизы не съедает подготовку к сезону.

Сравнение типов дорог с точки зрения экспертизы документации

Тип дороги	Ключевые риски	Что эксперт смотрит в проекте ТП в первую очередь	Типовые отступления, требующие ОБ	Эвакуация пассажиров	Типичные работы по перевооружению
Кресельная с фиксированными зажимами	Посадка и высадка на движущееся кресло, падение пассажира, сход каната с роликов, сдвиг зажима по канату	Привод и тормоза, защиты от схода каната, организация зон посадки и высадки, система управления	Габариты под линией и над рельефом после изменений, параметры зон посадки при замене кресел на более вместительные	Спуск пассажиров с кресел по линии спасательными средствами, доступ спасателей к каждому пролёту	Замена привода, установка резервного привода, модернизация системы управления и защит, замена кресел
Кресельная и гондольная с отцепляемыми зажимами	Отказ отцепляемого зажима, недостаточное усилие зажатия, сбои станционного оборудования, раскачивание кабин ветром на более высокой скорости	Станционное оборудование и контроль зажимов, контроль интервалов, автоматика и блокировки, ветровой контроль	Встраивание нового оборудования в существующие станции с их габаритами, совмещение нового и сохраняемого оборудования	Вывод кресел и кабин на станцию аварийным приводом; спуск по линии, который для закрытых кабин сложнее и дольше	Замена системы контроля зажимов, модернизация автоматики станций, замена подвижного состава на другой тип
Маятниковая	Большие пролёты и высота над рельефом, работа несущих и тяговых канатов, отказ тормоза кабины, ветер	Несущие канаты и их анкеровка, тормоза кабины, резервирование привода, спасательная система	Условия, при которых классический спуск по линии невозможен и эвакуация строится по особой схеме	Отдельная спасательная система вдоль линии, как правило со своей кабиной или тележкой	Замена приводов, системы управления, кабин, тяговых канатов
Буксировочная	Выход лыжника из колеи, падение на трассе подъёма, травмирование буксировочным устройством	Трасса буксировочной дорожки, буксировочные устройства, отключение при сходе лыжника	Профиль и пересечения буксировочной дорожки с горнолыжными трассами	Практически не требуется: пассажир отцепляется и уходит по дорожке	Замена привода, буксировочных устройств, системы управления
Фуникулёр	Отказ тормоза вагона, обрыв или повреждение тягового каната, состояние пути	Тормоза вагонов, привод, путь и его сооружения, система управления	Особенности пути на эстакадах и в выемках, изменения конфигурации вагонов	Выход пассажиров на путь или служебный проход вдоль него	Замена привода, системы управления, модернизация вагонов

Таблица сознательно обходится без численных значений: скорости, габариты и расстояния задаются правилами и проектом конкретной дороги, их нужно сверять с действующей редакцией ФНП, а не с обобщённой статьёй.

Кресельные дороги с фиксированными зажимами

Самый распространённый тип на небольших курортах и самый частый источник проектов «малого» перевооружения. Скорость ограничена тем, что пассажир садится на движущееся кресло, поэтому центр внимания эксперта — станции: как организована посадка, как работает останов по сигналу оператора, как защищён пассажир при высадке.

Типичная ошибка проекта — замена кресел на более вместительные без проверки зон посадки и нагрузок на линию. Формально это «замена технического устройства», но она тянет за собой пересчёт линии и станций. Если расчёт показывает, что часть требований ФНП выполнить нельзя, в состав документации нужно включать обоснование безопасности.

Дороги с отцепляемыми зажимами

Здесь безопасность держится на станционном оборудовании: каждое кресло или кабина отцепляется от каната на станции и прицепляется обратно при выходе на линию. Поэтому эксперт идёт в разделы про контроль усилия зажатия, про блокировки, которые не выпустят на линию кабину с неправильно закрытым зажимом, и про логику системы управления.

Проекты перевооружения таких дорог почти всегда связаны с автоматикой. Замена контроллеров, датчиков и программного обеспечения — техперевооружение по определению 116-ФЗ, и документация на него проходит экспертизу промышленной безопасности. Отдельный вопрос эксперта — совместимость нового оборудования с сохраняемым: проект, в котором не описано, как новая система взаимодействует со старыми механизмами, возвращается на доработку.

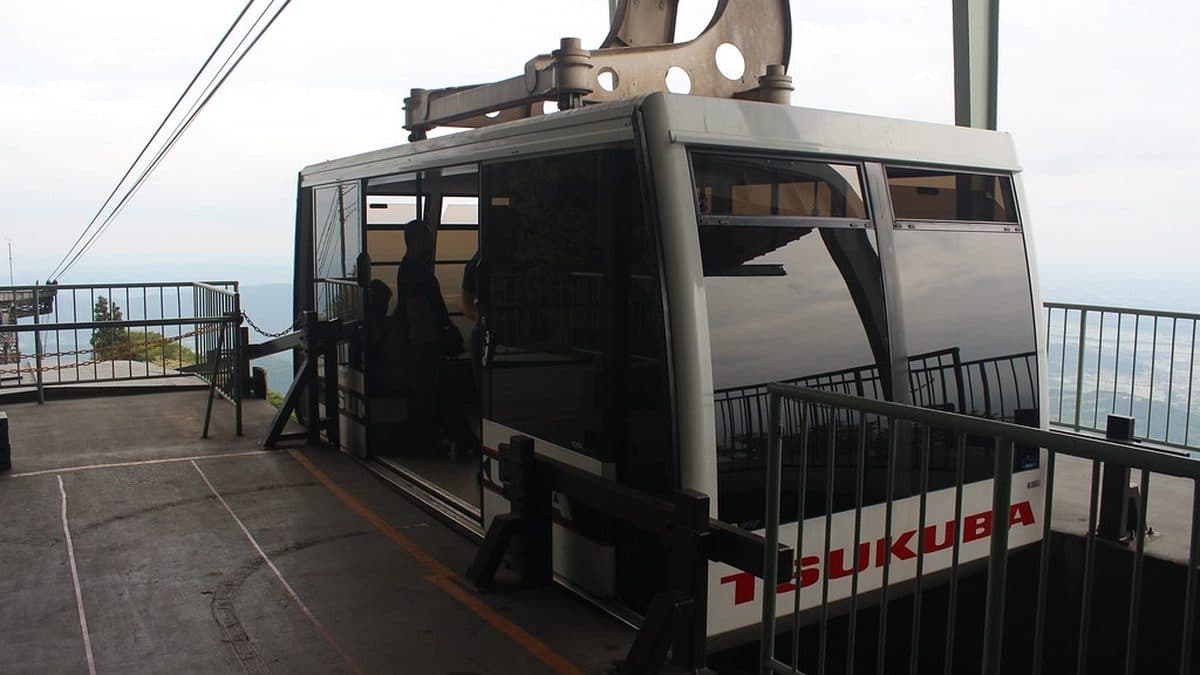

Маятниковые дороги

Одна или две крупные кабины, большие пролёты, иногда значительная высота над рельефом. Проект начинают читать с несущих канатов, их анкеровки и тормозов кабины, а затем сразу переходят к эвакуации. Если спустить пассажиров из кабины по линии невозможно, проект должен описывать отдельную спасательную систему и порядок её применения.

Именно на маятниковых дорогах чаще всего встречаются решения, которые не укладываются в типовые требования, и тогда разработчик по статье 3 116-ФЗ устанавливает требования в обосновании безопасности. ОБ проходит экспертизу так же, как документация на техперевооружение, и нередко эти два документа сдаются вместе.

Буксировочные дороги

Проекты по ним проще, но недооценивать их не стоит. Эксперт смотрит на трассу буксировочной дорожки: её профиль, пересечения с горнолыжными трассами, отключение дороги при сходе лыжника. Эвакуация как задача почти отсутствует, зато возрастает внимание к тому, как дорога вписана в склон и в поток катающихся.

Фуникулёры

Фуникулёр — рельсовая система с вагонами на тяговом канате, и по логике проверки он ближе к железной дороге с канатной тягой. Ключевое — тормоза вагонов и их действие на рельсы, привод, состояние пути. Подробно особенности экспертизы документации фуникулёров разобраны в отдельной статье, здесь важно одно: подход к проекту ТП у эксперта тот же, что и для канатных дорог, но первыми он открывает разделы про путь и тормоза.

Что это значит для заказчика

• Собирая пакет на экспертизу, начинайте с разделов, которые эксперт по вашему типу дороги будет читать первыми, и проверьте их полноту до отправки.
• Описывайте взаимодействие нового оборудования с сохраняемым — это самый частый повод для замечаний на дорогах с отцепляемыми зажимами.
• Раздел об эвакуации должен соответствовать реальному типу дороги и реальному рельефу, а не переходить из проекта в проект без изменений.
• Если проект отступает от ФНП — готовьте обоснование безопасности сразу, а не после первого круга замечаний.

Найти эксперта, аттестованного именно по пассажирским канатным дорогам и фуникулёрам, бывает сложнее, чем подготовить проект. В сервисе «Блиц-эксперт» НПИ «Недра» заказчик выбирает объект экспертизы и область аттестации, загружает документацию и сам предлагает цену. Заявку сразу видят все эксперты с этой областью, первый согласный с ценой берёт её в работу. Договор подписывается в кабинете, оплата — двумя частями по 50%, замечания и исправления ходят внутри заявки без ограничения раундов, а заключение приходит с ЭЦП.

Заключение по документации начинает действовать только с даты внесения в реестр Ростехнадзора. Закладывайте это в график работ: дорога, перевооружённая по проекту без внесённого в реестр заключения, юридически эксплуатируется без документации, прошедшей экспертизу.
